INLEIDING

Het bedienen, onderhouden en servicen van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, moet u inademen van uitlaatgassen vermijden en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

PRODUCTREGISTRATIE

Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren.
U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration.
• De QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

AC-spanning	120V
Vermogen (continu) benzine	3300W
Vermogen (piek) benzine	4000W
Vermogen (continu) propaan	2970W
Vermogen (piek) propaan	3600W
AC-stroom benzine/propaan	27.5A/24.75A
DC-spanning	5V
DC-stroom	Twee 2.1A
Frequentie	60 Hz
Fase	Enkel
RPM	4,800
Vermogensfactor	1.0
Isolatieklasse	F
Maximale omgevingstemperatuur	104°F (40°C)
Brandstoftype	Loodvrije benzine (87-93 octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit	1.66 gallon (6.3 liter)
Oliecapaciteit	0.42 quarts (0.4 liter)

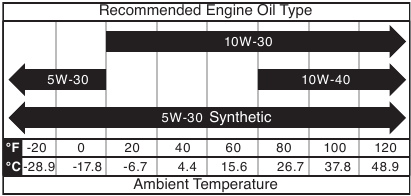

Olie type	SAE 10W-30

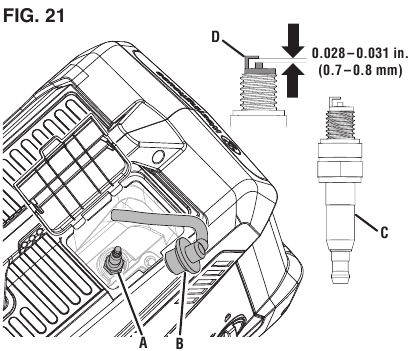

Bougie	A7RTC
Bougiekloof	0.028 – 0.031 in. (0.7 – 0.8 mm)
Klepspeling inlaat	0.031 – 0.005 in. (0.08 – 0.12 mm)
Klepspeling uitlaat	0.005 – 0.007 in. (0.13 – 0.17 mm)
AC-aardingssysteem	Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik terug worden gebracht binnen het optimale temperatuurbereik. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere openingen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3.5% voor elke 1,000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen aanpassing aan de carburateur wordt gemaakt. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

LET OP
Bedankt dat u voor Westinghouse hebt gekozen! LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag hebt of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK.

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoud eraan uitvoert of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of die ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de manier die de bedoeling is.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding, evenals de informatie op de productetikettering.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Brandgevaar. Raak geen hete oppervlakken aan.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Houd een veilige afstand
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik – Gebruik generatoren alleen buiten en uit de wind, ver van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd batterijgevoede koolmonoxidemelders of stekkerklare koolmonoxidemelders met batterijback-up in leefruimtes. Zie Afbeelding 1.

  1. Uitlaat (CO)
  2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
  3. CO-melders in leefruimtes

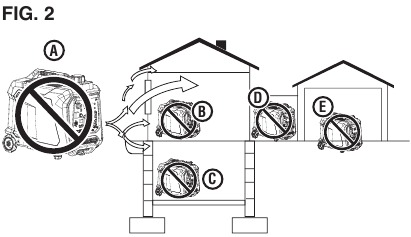

• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie Afbeelding 2.

  1. Uitlaat (CO)
  2. Leefruimte
  3. Kelder Kruipruimte
  4. Entree/Porch/Smodderkamer
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en een transferschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften. Het niet correct isoleren van de generatorstroom kan schade aan eigendommen veroorzaken en een gevaarlijke terugvoeding van elektriciteit creëren die nutswerkers kan doden of ernstig kan verwonden.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die kan leiden tot de dood of ernstig letsel.

MEDEDELING
Installeer batterijgevoede koolmonoxidemelders of stekkerklare koolmonoxidemelders met batterijback-up in leefruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas KAN U BINNEN ENKELE MINUTEN DODEN.
• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis en/of windomstandigheden kunnen een grotere afstand vereisen.
• De National Electrical Code vereist het gebruik van een transferschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator wordt aangesloten op het elektrische systeem van een gebouw. Transferschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het nutsnetwerk.
  OPMERKING: Een transferschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische voorschriften. In sommige rechtsgebieden kan de installatie worden geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bewaar en gebruik het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op minimaal 3 meter afstand van een draaiende generator.
•
  Houd een veilige afstand. Houd tijdens het gebruik en de opslag een vrije ruimte van minimaal 1,5 meter aan alle kanten van de generator, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voor opslag. De warmte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Gebruik het apparaat niet in ruimtes waar ontvlambare of gevaarlijke materialen worden opgeslagen, waaronder benzine- en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
•
  Brandgevaar. Raak geen hete oppervlakken aan.
•
  Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke toestand van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde items. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Gebruik de generator voor optimale prestaties bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve vochtigheid van 90%.
• Controleer voor het starten van de generator alle vloeistoffen (olie en benzine).
• Verwijder de oliepeilstok of de tankdop niet wanneer de generator draait.
• Draai de oliepeilstok na het toevoegen van olie en de tankdop na het toevoegen van benzine stevig vast.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• Generatoren trillen en stuiteren tijdens normaal gebruik. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die het gevolg kan zijn van de trillingen. Vervang of repareer beschadigde items indien nodig. Gebruik de generator of items die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct worden geaard door gebruik te maken van een derde draad of dubbel geïsoleerd zijn.
• Koppel voor het transport van de generator de bougiestekker los, laat de brandstoftank leeglopen en zet het apparaat op de juiste manier vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic laken of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het gedeelte Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten items door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar creëren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud wordt gebruikt van de generator voordat u deze gebruikt.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

MEDEDELING Gebruik alleen geaarde 3-polige verlengsnoeren, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.

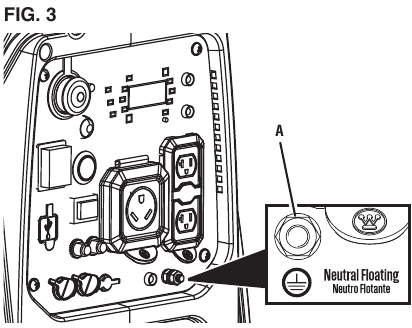

De generatorneutraal is zwevend. De generatoraardaansluiting is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct. Zie Afbeelding 3.

1. Aardaansluiting

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg voordat u de aardaansluiting gebruikt een gekwalificeerde elektricien, elektricien of lokaal agentschap met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en verbrandingsgevaar. Maak de brandstofdop NOOIT los en verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Maak de brandstofdop langzaam los.

Probeer bij een benzinebrand de vlam niet te doven, tenzij de motor-/brandstofschakelaar in de OFF -stand staat. Het toevoegen van een blusapparaat aan een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

• Brandgevaar. Benzine is zeer licht ontvlambaar. Behandel het met zorg.
• Gebruik benzine nooit als schoonmaakmiddel.
• Benzine is een huidirriterend middel en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Bewaar benzine niet in de buurt van ovens, waterverwarmers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de gastank.
• Draag een veiligheidsbril tijdens het tanken.

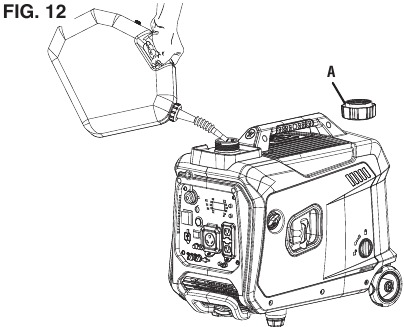

• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Maak de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatgassen brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulring op het brandstoffilter. Door het benzinepeil op of onder de vulring te houden, is er ruimte voor brandstofuitzetting. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en tot gemorste benzine die in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat het gebied drogen voordat u de generator gebruikt. Probeer gemorste brandstof NOOIT weg te branden.
• Draai de brandstofdop stevig vast na het toevoegen van benzine.
• Dek de brandstofdop niet af terwijl de generator in bedrijf is. Het afdekken van de dop kan ertoe leiden dat de motor uitvalt of het product beschadigd raakt.

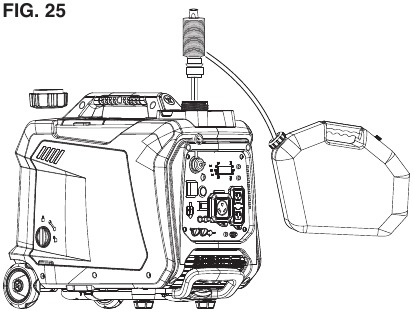

• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

VLOEIBAAR PETROLEUMGAS (LPG/PROPANE)

Brand- en explosiegevaar. Gebruik nooit een gascontainer, LPG/propaanslang, propaancilinder of een ander brandstofitem dat beschadigd lijkt te zijn. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit u de propaancilinderafsluiter onmiddellijk volledig. Zodra het propaan is uitgeschakeld, gebruikt u een sopje om te controleren op lekken op de slang en de aansluitingen op de tankafsluiter en de generator. Rook niet en steek geen sigaret op en controleer niet op lekken met een open vuurbron zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde propaancilinders met een overvulbeveiliging (Overfilling Prevention Device, OPD). Houd de tank altijd in een verticale positie met de afsluiter aan de bovenkant en plaats deze op de grond op een vlakke ondergrond. Laat tanks niet in de buurt van een warmtebron staan. Draai bij transport en opslag de propaancilinderafsluiter naar de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u de generatorinlaat en de tankuitlaat altijd afdekt met beschermende plastic doppen.

• LPG/propaan is zeer brandbaar en explosief.
• Probeer in geval van een LPG/propaanbrand de vlam NIET te doven als de brandstofafsluiter in de gasstand staat. Het toevoegen van een blusapparaat aan een generator met een open brandstofafsluiter kan een explosiegevaar veroorzaken.
• LPG/propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• LPG/propaan heeft een kenmerkende geur die is toegevoegd om potentiële lekken te helpen detecteren. Als er een geur is, mag u de motor NIET gebruiken.
• Houd een propaancilinder altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van propaancilinders voor dat de tankafsluiter van hetzelfde type is.
•
  LPG/propaan zal de huid verbranden. Voorkom te allen tijde contact met de huid.
• Houd de propaancilinder uit de buurt van de uitlaat van de generator.
• Grote (500 – 1.000 gallon) propaancilinders vereisen een gecertificeerde loodgieter om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk gemeten bij de regelaar die op de generator is gemonteerd, moet 7 tot 14 inch waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een afnemende regelaar installeren.
• Zorg ervoor dat de generator en de propaancilinder op een vlakke ondergrond staan voordat u ze gebruikt.
• Als er een propaangeur is, start het apparaat dan niet, omdat er mogelijk een lek is. Plaats nooit een propaancilinder in de buurt van de motoruitlaat.
• Zorg er bij het transport voor dat de propaancilinder en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Bewaar de propaancilinder uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar de propaancilinder niet in de buurt van ovens, waterverwarmers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

LEKTESTEN

LET OP: Aansluitingen op de slang en de propaaninlaat zijn in de fabriek getest om er zeker van te zijn dat er geen gaslekken zijn. Door verzending en behandeling kunnen de aansluitingen echter los zijn geraakt. We raden aan om altijd op lekken te testen voordat u de generator gebruikt.

Om te testen op LPG/propaanlekken:

• Sluit de LPG/propaanslang aan op de propaaninlaat op de generator en op de cilinderafsluiter.
• Open de cilinderafsluiter. Als u een suizend geluid hoort, sluit u de cilinderafsluiter onmiddellijk. Dit geluid duidt op een aanzienlijk lek bij de aansluiting. Vervang de cilinder of laat deze repareren.

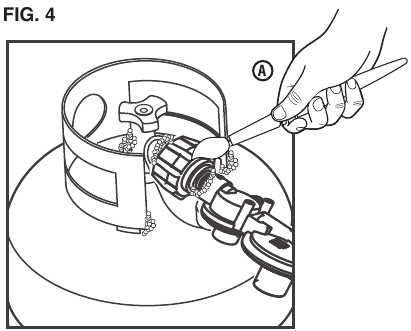

• Borstel de inlaat, de slangaansluitingen en de LP-gasfles met een zeepoplossing van een 20/80 mengsel van milde zeep en water. Zie afbeelding 4.

  1. Lektesten met zeepsop (propaan)
• Als er bellen beginnen te groeien, is er een lek.
  • Als het lek zich bij de inlaat bevindt, neem dan contact op met de klantenservice. GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de slangaansluitingen bevindt, installeer de slang dan veilig opnieuw en voer de controle opnieuw uit. Als de lekken aanhouden, GEBRUIK DE GENERATOR NIET.
  • Als het lek zich bij de cilinder bevindt, gebruik of verplaats de cilinder dan niet. Neem contact op met de brandweer of de gasleverancier.

BELANGRIJKE INFORMATIE VOOR DE CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofverbruikende bronnen die in het werkgebied worden gebruikt. Als bijvoorbeeld de uitlaat van brandstofverbruikende gereedschappen op een generator met CO-sensor is gericht, kan een uitschakeling worden geïnitieerd als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofverbruikende bronnen om koolmonoxide weg te leiden van personeel en bewoonde gebouwen.

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) -knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buitenshuis te worden gebruikt, ver van bewoonde gebouwen en de uitlaatopening is van het personeel en de gebouwen afgericht. Als de CO-sensor wordt misbruikt en bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige hoeveelheden koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje is uitgeschakeld voordat u terugkeert naar het betreffende gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer op batterijen werkende koolmonoxidemelders in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD licht in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

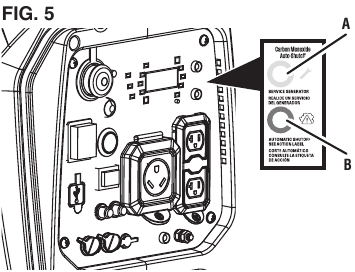

DE INDICATIE LAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie afbeelding 5.

1. Servicegenerator-LED
2. LED voor automatische uitschakeling

KLEUR	BESCHRIJVING
	Er hebben zich onveilige hoeveelheden koolmonoxide rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat het koolmonoxideniveau boven een veilige drempelwaarde is gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open buitenruimte, ver van bewoonde ruimtes met de uitlaatopening weggericht. Zodra de generator naar een veilige ruimte is verplaatst en het rode lampje uit is, kan de generator opnieuw worden gestart. Breng verse lucht binnen en ventileer de ruimte waar de generator was uitgeschakeld.
	Er is een storing opgetreden in het CO-sensorsysteem. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-gebied voor automatisch uitschakelen van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een storing. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorstoring kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

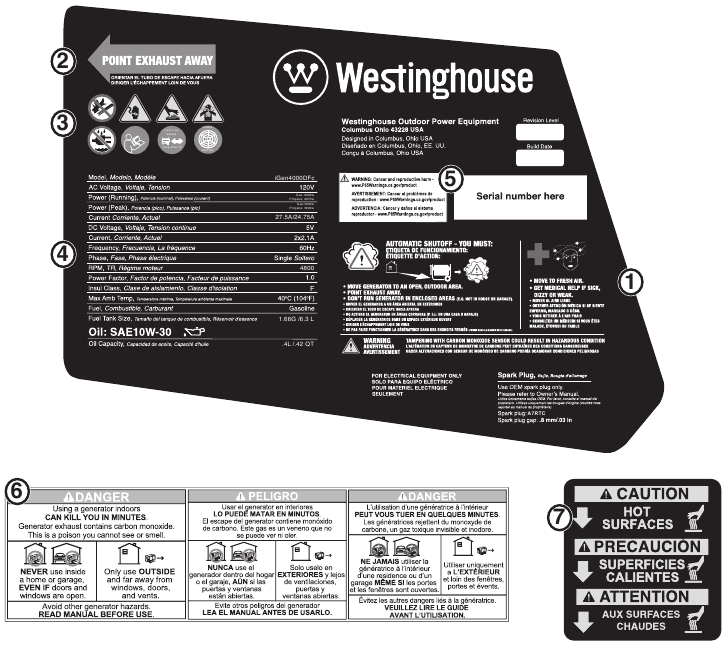

VEILIGHEIDSLABELS EN -STICKERS

De volgende informatie staat op de labels en stickers van uw generator.

1. Actielabel
   Als er zich onveilige hoeveelheden koolmonoxide rond de generator ophopen, vindt er een automatische uitschakeling plaats. Als het apparaat uitschakelt, verlaat dan onmiddellijk het gebied. Als het veilig is om terug te keren, doet u het volgende:
   • Verplaats de generator naar een open buitenruimte.
   • Richt de uitlaat weg.
   • Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u ziek, duizelig of zwak bent.
   •
     Knoeien met de koolmonoxidesensor kan leiden tot een gevaarlijke situatie.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen
   (Zie Veiligheidssymbolen)
4. Specificaties
   (Zie Specificaties)
5. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
   • Gebruik hem NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.
7. Heet oppervlak
   Niet aanraken.

ELEKTRISCH

CAPACITEIT VAN DE EENHEID

LET OP Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Bekijk de Specificaties voor deze generator en noteer de continue (gebruiks-) en piek- (start-)wattage. Over het algemeen geldt: hoe hoger de wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroomvereisten van alle aangesloten apparaten. Stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

De stroomvereisten bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de continue (gebruiks-)wattage van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
• Noteer de piek- (start-)wattage voor elk apparaat. Dit is de tijdelijke stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met de hoogste piek- (start-)wattage. Tel de piek- (start-)wattage voor dat apparaat op bij de totale continue (gebruiks-)wattage voor alle aangesloten apparaten om de totale piek-wattagevereiste voor de generator te bepalen.
  OPMERKING: De totale piek-wattagevereiste gaat uit van het intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd de piek-wattage bereiken.

HET VERMOGEN VAN DE EENHEID BEHEREN

Om de levensduur van de generator te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het vermogen van de generator te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat aan en start het. Stroomvereisten staan vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat de generatoruitgang stabiliseren. Eenmaal stabiel, moet de motor soepel lopen en het apparaat goed functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat de generatoruitgang stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis inloopt, wordt gebruikt om binnenitems van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open ruimte buiten bevindt, ver verwijderd van bewoonde ruimtes en met de uitlaat naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en branden, wat kan leiden tot de dood of ernstig letsel.

Voordat u een wisselstroomapparaat of -snoer op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat de nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van de eenheid niet. Het overbelasten van de wattage- en/of ampèragecapaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

FORMAAT VAN DE VERLENGKABEL

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken, waardoor de kabel oververhit kan raken of schade aan eigendommen kan veroorzaken. Raadpleeg de richtlijnen van de kabel fabrikant voor de juiste grootte en lengte.

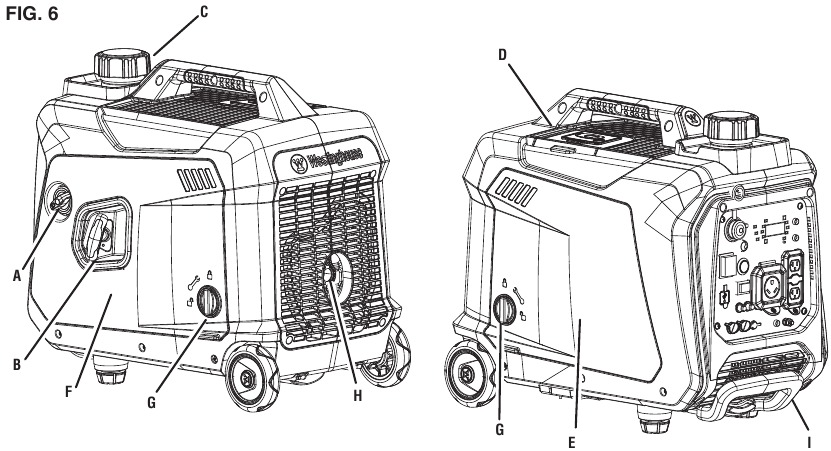

ONDERDELEN

1. Brandstofkeuzeschakelaar
2. Terugslaghandgreep
3. Brandstofdop
4. Accessoirebak
5. Servicedeur bougie
6. Servicedeksel motor
7. Vergrendelknop
8. Geluiddemper/vonkenvanger
9. Handvat

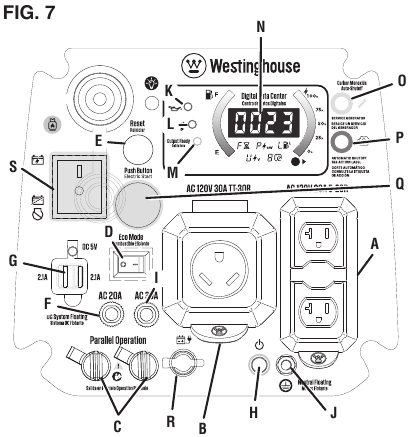

1. 120 Volt AC 20 ampère stopcontacten
2. 120 Volt AC 30 ampère stopcontact
3. Stopcontacten voor parallelbedrijf
4. ECO-modusschakelaar
5. Resetknop
6. 30 ampère stroomonderbreker
7. USB-poorten
8. Aan/uit-knop paneelverlichting
9. ampère stroomonderbreker
10. Aardklem
11. LED laag oliepeil
12. LED overbelasting
13. LED gereed voor uitvoer
14. Datacenter
15. LED servicegenerator
16. LED automatische uitschakeling
17. Elektrische startknop
18. Batterijlader
19. Batterijschakelaar

UW GENERATOR BEGRIJPEN (Zie afbeeldingen 6 - 7.)
Om het risico op letsel en productfalen te verminderen, dient u de informatie in deze gebruikershandleiding en de informatie op de productetikettering te lezen en te begrijpen.

120 VOLT AC-STOPCONTACTEN
Deze unit heeft een 120V, 30 ampère RV-stopcontact en duplex 120V, 20A-stopcontacten die een verscheidenheid aan apparaten, gereedschappen en apparatuur van stroom kunnen voorzien.

ACCESSOIREBAK
De accessoirebak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat wordt opgeladen. Houd altijd een veilige afstand aan wanneer de generator in gebruik is.

STROOMONDERBREKERS
De stroomonderbrekers beschermen apparaten en apparatuur die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

CO-SENSORINDICATORLAMPJES
De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUSSCHAKELAAR
De eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

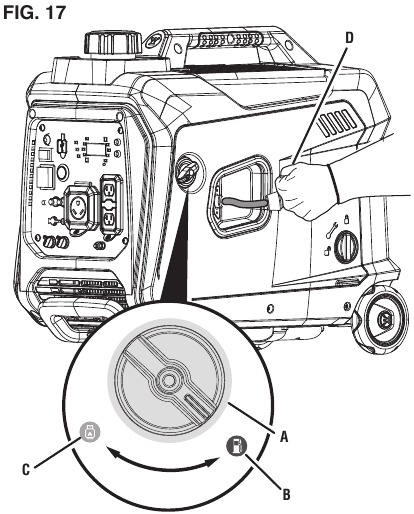

BRANDSTOFKEUZESCHAKELAAR
Draai de motor-/brandstofregelschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

SERVICEPANEEL MOTOR
Draai de vergrendelknop om te ontgrendelen en verwijder het deksel om de olie, bougie en het luchtfilter te onderhouden.

BRANDSTOFTANK
De generator heeft een brandstoftank met een capaciteit van 6,28 liter.

AARDKLEM
De aardklem wordt gebruikt om de generator extern te aarden.

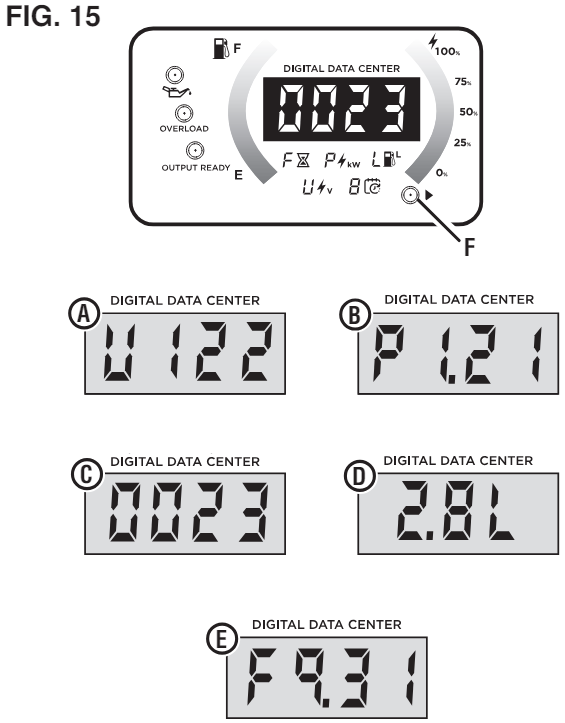

LED-DATACENTER
Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de spanning (V) en de levensduururen weer.

LED LAAG OLIEPEIL
Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfsgrens komt, gaat de indicator voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

GELUIDSDEMPER EN VONKENVANGER
De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.

LET OP De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de geluiddemper verlaten en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wet- en regelgeving met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK
Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen indien nodig.

LED GEREED VOOR UITVOER
Gaat branden wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

LED OVERBELASTING
Geeft aan dat de generator overbelast is.

RESET OVERBELASTING
De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen in geval van overbelasting of een kortsluiting in een aangesloten apparaat.

AAN/UIT-KNOP PANEELVERLICHTING
Druk op deze knop om de verlichting aan beide zijden van het paneel in en uit te schakelen.

STOPCONTACTEN VOOR PARALLELBEDRIJF
Een parallelle kabel (niet meegeleverd) kan worden gebruikt om een compatibele Westinghouse-omvormergenerator aan te sluiten voor extra vermogen.

TERUGSLAGHANDGREEP
Gebruik de terugslaghandgreep (en de motor-/brandstofregelschakelaar) om de generator te starten.

SERVICEDEUR BOUGIE
Til de servicedeur van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN
USB-uitgang met twee poorten 5V/2,1A. Accepteert USB-stekkers van type A.

MONTAGE

INHOUD VAN DE DOOS VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de doos. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), drukreducerende klep, batterijlader, trechter, bougiedopsleutel, parallelkabels, snelstartgids, lijst met vervangingsonderdelen en gebruikershandleiding.

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan de unit beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan een breed scala aan items van stroom voorzien, waaronder huishoudelijke apparaten, gereedschappen voor op de bouwplaats, kampeeruitrusting, benodigdheden voor het achterkleppen en nog veel meer.

LET OP
DEZE GENERATOR IS VERZONDEN ZONDER OLIE. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Het niet toevoegen van motorolie voor het starten kan leiden tot ernstige motorschade die niet onder de garantie valt.

WERKING

De uitlaatgassen van de generator bevatten hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver weg van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker met batterij-back-up in woonruimtes. Zie afbeelding 1.
• Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Een open deur of een draaiende ventilator biedt GEEN adequate ventilatie. Zie afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeautoriseerde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en kan uw garantie ongeldig maken.

LET OP
Onder bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard op een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen voordat u de generator gebruikt.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product voor elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW APPARAAT VEILIG KUNT PLAATSEN EN BEDIENEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met de wind en luchtstromen.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil wordt opgenomen door de generator, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start (zie Veiligheid).
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas, KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke concentraties CO zich ophopen.
• Sluit generatoren NIET op tijdens gebruik.
• Gebruik de generator alleen BUITEN en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet altijd op een vlakke, horizontale ondergrond staan (ook als hij niet in gebruik is).
• De generator moet minimaal 1,5 m (5 ft.) afstand hebben van alle brandbare materialen.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DIT PRODUCT

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot het beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

DE ACCU AANSLUITEN

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

Er is een quick-connect accustekker op de accu voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en druk vervolgens stevig om ze aan te sluiten.

OPMERKING: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt de accu langzaam opgeladen.

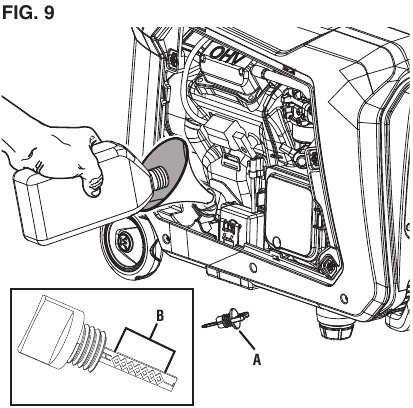

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

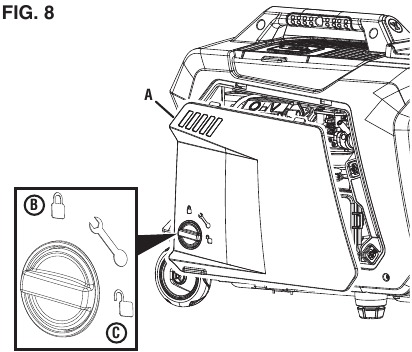

1. Motorservicekap
2. Vergrendelde positie
3. Ontgrendelde positie

1. Oliepeilstok
2. Veilig werkbereik

Zie afbeeldingen 8 - 9.
Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

OPMERKING: Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder de motorservicekap.
• Maak het gebied rond de oliepeilstok schoon.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder hem.
• Giet met behulp van de trechter langzaam de meegeleverde motorolie in het olievulgat. Stop regelmatig om ervoor te zorgen dat u niet te veel vult.
  OPMERKING: Uw generator is functioneel getest in de fabriek en kan minimale restolie bevatten. Er is extra olie nodig om het apparaat te gebruiken. Vul niet te veel.
• Plaats de oliepeilstok terug en draai hem vast.
• Installeer de motorservicekap en draai de vergrendelknop naar de vergrendelde positie om hem vast te zetten.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder hem.
• Maak de peilstok schoon en plaats hem terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan stapsgewijs aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Installeer de motorservicekap en draai de vergrendelknop naar de vergrendelde positie om hem vast te zetten.

VEREISTEN VOOR BENZINE

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motorschade of schade aan de apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, BEDORVEN of VERVUILDE benzine.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.

• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.

HET GEBRUIK VAN BRANDSTOFSTABILISATOR

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator van brandstof voorziet. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

VEREISTEN VOOR LPG-GASTANK

LET OP
Propaantanks die een vloeistofafnamesysteem gebruiken, kunnen niet op deze modellen worden gebruikt.

LPG-gas is extreem brandbaar en kan spontaan ontbranden wanneer het met lucht wordt gemengd. De LPG-gastank die bij deze generator wordt gebruikt, moet aan de volgende eisen voldoen:

• De tank moet worden vervaardigd en gelabeld in overeenstemming met de Specificaties voor LPG-gastanks van het U.S. Department of Transportation (D.O.T.) of de National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres, and Tubes for Transportation of Dangerous Goods; and Commission.
• De tank moet een veiligheidsventiel hebben.
• De tank moet een UL-gecertificeerd Overfill Protection Device (OPD) bevatten. Tanks met deze veiligheidsvoorziening hebben een uniek driehoekig handwiel. Gebruik alleen LPG-gastanks met dit type handwiel.

• De tank moet periodiek worden gecertificeerd voor gebruik door de lokale bevoegde instantie (AHJ). Controleer voor gebruik of de certificeringsdatum op de tank niet is verlopen.
• Alle nieuwe tanks moeten voor het vullen van lucht en vocht worden ontdaan. Gebruikte tanks die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een ruilleverancier zouden op de juiste manier moeten zijn ontlucht en gevuld).

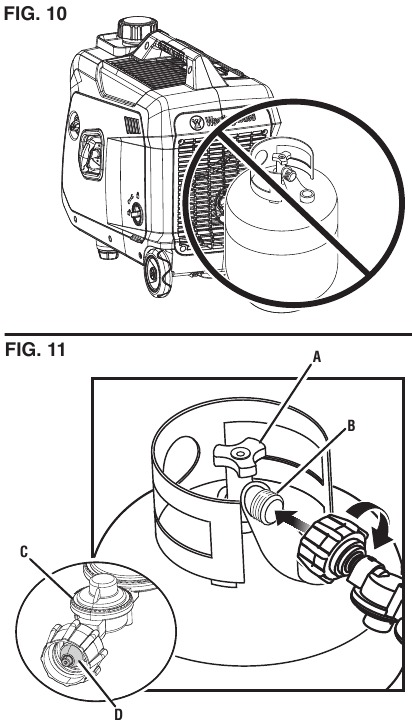

EEN LPG-GASFLES AANSLUITEN OP DE UNIT

Brand- en explosiegevaar. Sluit de LPG-/propaanslang nooit aan of los terwijl de motor draait. Rook niet en veroorzaak geen vonken bij het hanteren van LPG/propaan. Zet de motor altijd uit en laat de generator minstens vijf minuten afkoelen voordat u de propaanfles aansluit.

Gebruik nooit een gascontainer, LPG-/propaanslang, propaanfles of ander brandstofitem dat beschadigd lijkt te zijn.

Om het risico op letsel te verminderen, voert u een lektest uit telkens wanneer de LPG-gasfles wordt losgekoppeld en weer aangesloten.

1. Handwiel
2. Cilinderklep
3. LPG-/propaanslang
4. Nippel

Zie afbeeldingen 10 - 11.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Sluit de LPG-gasfles NIET binnenshuis aan of los.
• Plaats de LPG-gasfles in de buurt van de generator, maar plaats hem niet in de buurt van de uitlaat van de geluiddemper.
  OPMERKING: De propaanfles kan elke gewenste capaciteit hebben, maar moet voldoen aan de LP Gas Cylinder Requirements die eerder in dit hoofdstuk worden vermeld.
• Controleer of het handwiel volledig in de uit-stand staat.
• Houd de LPG-/propaanslang stevig vast en duw de nippel in de cilinderklep.
• Gebruik uw hand om de LPG-/propaanslang op de cilinderklep te schroeven. Niet kruislings aandraaien. Gebruik geen gereedschap of afdichtmiddelen.
  OPMERKING: U voelt enige weerstand wanneer de slang afdicht in de cilinderklep. Om de aansluiting te voltooien, draait u de connector nog een halve tot driekwart slag. Als u de aansluiting niet kunt voltooien, koppelt u de slang los en probeert u het opnieuw. Als u de aansluiting nog steeds niet kunt voltooien, gebruik deze slang dan NIET!
• Schroef de propaanslang op de propaaninlaat. Trek voorzichtig aan de slang om te zien of deze goed vastzit.

BENZINE TOEVOEGEN

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en vul de generator niet bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet de motor altijd uit en laat de generator minstens vijf minuten afkoelen voordat u bijtankt.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul slechts tot de rode maximale vullijn op het brandstofscherm. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat een brand- of explosiegevaar kan veroorzaken.

Gebruik nooit een benzinecontainer, benzinetank of ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

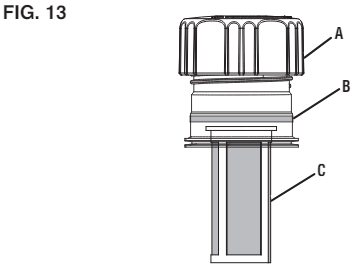

1. Brandstofdop

1. Brandstofdop
2. Maximale vullijn
3. Schermfilter

Zie afbeeldingen 12 - 13.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
  OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vullijn op het brandstofscherm.
• Installeer de brandstofdop. Goed vastdraaien.
• Maak eventueel gemorste brandstof schoon.
• Verplaats u minstens 9 meter van de tankplaats voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het licht samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE BRANDSTOFBRON SELECTEREN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG-/propaanslang NIET aan op de generator terwijl de generator in bedrijf is.

LET OP
Overbelast de generator niet. De belastingscapaciteit verschilt afhankelijk van de brandstofbron. Voordat u van brandstofbron wisselt, moet u ervoor zorgen dat de generator voldoende continu (continue) en piek (start) watt kan leveren voor de items die u hebt aangesloten.

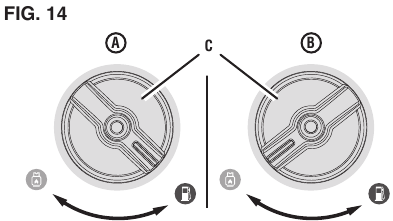

Zie afbeelding 14.
De brandstofbron kan worden gewisseld terwijl de motor uit staat of terwijl deze draait als er VÓÓR gebruik een propaantank op de generator is aangesloten. Als u tijdens het draaien van de motor van benzine naar een andere brandstofbron overschakelt, kan deze een paar seconden ruw lopen terwijl de benzine uit de carburateur wordt verwijderd.

1. Benzinepositie
2. Propaanpositie
3. Brandstofkeuzeschakelaar

Overschakelen op benzine:

• Draai de brandstofklep naar de open positie om de benzinetoevoer te starten.
• Draai de brandstofkeuzeschakelaar volledig met de klok mee voor BENZINE.
• Schakel de toevoer van propaangas uit.

Overschakelen op propaan:

• Open de cilinderklep op de LPG-gasfles om de propaantoevoer te starten.
• Draai de brandstofkeuzeschakelaar volledig tegen de klok in voor PROPAAN.
• Schakel de benzinetoevoer uit.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd voor elke 300 meter hoogte ten opzichte van zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 1500 meter. Werking zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 600 meter met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.

Carburateurkit voor grote hoogte

Onderdeelnr. 518527-01

DATACENTER

Druk op de modeknop om door de datadisplaymodi te bladeren. Zie afbeelding 15.

1. Spanning
2. Vermogen
3. Levensduur in uren
4. Brandstofniveau
5. Looptijd/onderhoudsherinnering
6. Modeknop

Spanning: Geeft de huidige spanningsoutput weer.
Frequentie (Hz): Geeft de frequentie van het vermogen in Hertz weer.
Levensduur in uren: Geeft de levensduur in bedrijfsuren weer.
Brandstofniveau: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Looptijd/Onderhoud: Geeft de huidige looptijd weer. Wordt op nul gezet wanneer de stroom wordt uitgeschakeld. Onderhoudsherinnering wordt indien nodig weergegeven.

Onderhoudscodes:
P25 – Motorolie vervangen
P50 – Luchtfilter reinigen, motorolie vervangen
P100 – Motorolie vervangen, luchtfilter reinigen, brandstoffilter vervangen

INLOOIPERIODE

Voor een goede inloop mag u tijdens de eerste vijf bedrijfsuren niet meer dan 50% van het nominale continue vermogen overschrijden.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik geen volledig synthetische olie tijdens de inloopperiode. Volledig synthetische olie kan een goede inloop en het plaatsen van de zuigerveren verhinderen.
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE UNIT START

Controleer het volgende:

• De generator is op een veilige, geschikte plaats geplaatst.
• De generator staat op een droge, vlakke en horizontale ondergrond.
• De olie- en brandstofniveaus liggen binnen het veilige werkbereik.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO-modusschakelaar staat in de UIT-stand.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

STARTEN OP AFSTAND

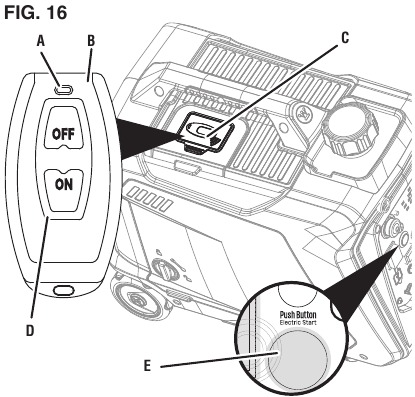

Zie afbeelding 16.
De sleutelhanger voor starten op afstand die bij de generator is inbegrepen, wordt opgeborgen in het opbergvak voor de afstandsbediening. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter met behulp van de sleutelhanger voor starten op afstand.

1. Activiteitslampje
2. Afstandsbediening
3. Opbergvak voor afstandsbediening
4. Aan/uit-knoppen op afstand
5. Elektrische startknop

OPMERKING: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de werkafstand afnemen.

De afstandsbediening koppelen:
Als de sleutelhanger voor starten op afstand wordt vervangen of moet worden gekoppeld aan de generator, volgt u deze procedure:

• Zet de batterijschakelaar van de generator in de AAN-stand. Het stroomindicatielampje gaat branden.
• Houd de elektrische startschakelaar op het bedieningspaneel 10 seconden ingedrukt. De knop licht op en begint te knipperen.
• Houd de AAN-knop op de sleutelhanger ingedrukt. Deze zou automatisch moeten koppelen met de generator en de elektrische startschakelaar stopt met knipperen.
• Zet de batterijschakelaar van de generator in de UIT-stand. De afstandsbediening is nu gekoppeld.

Vervangende batterijen voor afstandsbediening: (2) CR2016

DE EENHEID STARTEN

BENZINE

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start.

1. Brandstofkeuzeschakelaar
2. Benzine
3. Propaan
4. Terughandgreep

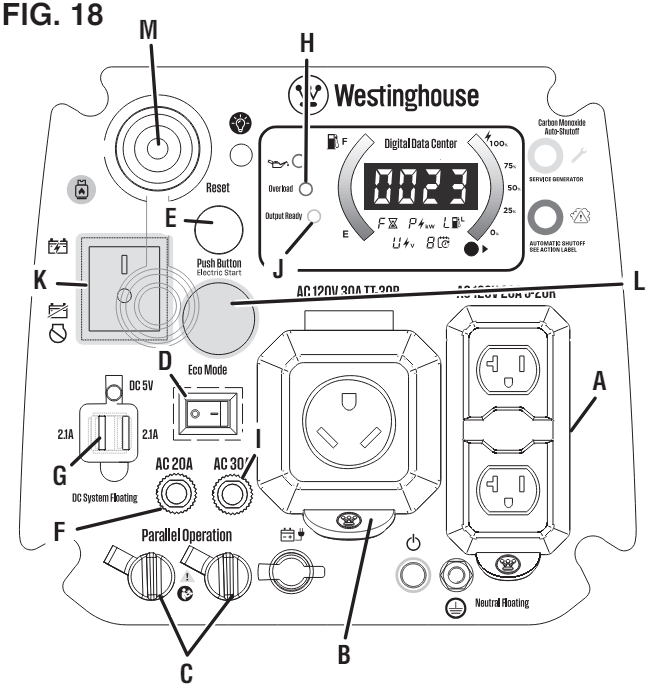

1. 120 Volt AC 20 ampère stopcontacten
2. 120 Volt AC 30 ampère stopcontact
3. Aansluitingen voor parallel bedrijf
4. ECO-modusschakelaar
5. Resetknop
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Overbelastings-led
9. 30 ampère stroomonderbreker
10. Led Uitgang gereed
11. Accuschakelaar
12. Elektrische startschakelaar
13. Propaan inlaat

Zie afbeeldingen 17 - 18.

• Plaats de generator op een veilige, geschikte locatie.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO-modusschakelaar in de stand OFF (UIT) staat.
• Controleer het olie- en brandstofniveau. Vul indien nodig brandstof of olie bij zoals eerder beschreven.
• Zet de brandstofkeuzeschakelaar op het bedieningspaneel op benzinebedrijf.(Zie afbeelding 14).
• Plaats de accuschakelaar in de aan-stand ( I ) .

Om de generator te starten met behulp van de terughandgreep:

• Pak de terughandgreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt. Trek op dit punt de terughandgreep snel weg van de generator totdat de motor start.
  OPMERKING: Breng de terughandgreep voorzichtig terug op zijn plaats nadat u de eenheid hebt gestart. Laat hem niet terugklappen tegen de eenheid. Tijdens het eerste starten kunnen er extra trekken nodig zijn om de brandstofpomp te vullen.

Om de generator te starten met behulp van de motorbedieningsschakelaar:

• Kies de startmethode:
  • Remote Start: Houd de START (START)-knop op de afstandsbediening één seconde ingedrukt.
  • Push-Button Start: Houd de START/STOP (START/STOP)-knop van de motor twee seconden ingedrukt.
  • Recoil Start: Sluit de choke handmatig als de motor koud is. Pak de terughandgreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek hem dan snel.

OPMERKING: Als de accuschakelaar en de startknop de generator niet starten, moet de accu van de generator mogelijk worden opgeladen. Start de eenheid met behulp van de terughandgreep. De accu van de generator wordt opgeladen terwijl de eenheid draait.

• Wanneer de OUTPUT READY (UITGANG GEREED)-led oplicht, kunt u veilig belastingen aansluiten op de stopcontacten van het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten in overeenstemming zijn met de mogelijkheden van uw generator.
• Sluit het grootste apparaat of toestel aan en start het.
• Laat de generatoruitgang stabiliseren. Eenmaal stabiel, moet de motor soepel draaien en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat of toestel aan en start het.
• Laat de generatoruitgang stabiliseren.
• Herhaal dit proces voor elke extra belasting.

PROPAAN

Brand- en explosiegevaar. Draai de propaantankklep altijd volledig dicht als u de generator niet op propaan laat draaien.

• Plaats de generator op een veilige, geschikte locatie.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO-modusschakelaar in de stand OFF (UIT) staat.
• Controleer het oliepeil. Vul indien nodig olie bij zoals eerder beschreven.
• Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
• Zet de brandstofkeuzeschakelaar op propaanbedrijf. (Zie Afbeelding 14.)
• Open de klep op de propaantank volledig.
• Plaats de accuschakelaar in de aan-stand ( I ) .

Om de generator te starten met behulp van de terughandgreep:

• Pak de terughandgreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt. Trek op dit punt de terughandgreep snel weg van de generator totdat de motor start.
  OPMERKING: Breng de terughandgreep voorzichtig terug op zijn plaats nadat u de eenheid hebt gestart. Laat hem niet terugklappen tegen de eenheid. Tijdens het eerste starten kunnen er extra trekken nodig zijn om de brandstofpomp te vullen.

Om de generator te starten met behulp van de motorbedieningsschakelaar:

• Kies de startmethode:
  • Remote Start: Houd de START (START)-knop op de afstandsbediening één seconde ingedrukt.
  • Push-Button Start: Houd de START/STOP (START/STOP)-knop van de motor twee seconden ingedrukt.
  • Recoil Start: Sluit de choke handmatig als de motor koud is. Pak de terughandgreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek hem dan snel.

OPMERKING: Als de accuschakelaar en de startknop de generator niet starten, moet de accu van de generator mogelijk worden opgeladen. Start de eenheid met behulp van de terughandgreep. De accu van de generator wordt opgeladen terwijl de eenheid draait.

• Wanneer de OUTPUT READY (UITGANG GEREED)-led oplicht, kunt u veilig belastingen aansluiten op de stopcontacten van het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten in overeenstemming zijn met de mogelijkheden van uw generator.
• Sluit het grootste apparaat of toestel aan en start het.
• Laat de generatoruitgang stabiliseren. Eenmaal stabiel, moet de motor soepel draaien en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat of toestel aan en start het.
• Laat de generatoruitgang stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE EENHEID STOPPEN

Zie afbeeldingen 17 - 18.

• Verwijder alle aangesloten belastingen van de stopcontacten van het bedieningspaneel.
• Laat de generator op "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de brandstofkeuzeschakelaar in de propaanstand.
• Zet de accuschakelaar in de uit-stand ( O ).

Om de eenheid snel te stoppen in geval van nood:

• Zet de accuschakelaar in de uit-stand ( O ).

INDICATOR LAAG OLIEPEIL

Zie afbeelding 18.
De LOW OIL (LAAG OLIEPEIL)-led op het bedieningspaneel licht op wanneer het oliepeil van de eenheid laag is of de olie op is. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, voegt u motorolie toe zoals eerder in deze sectie is beschreven. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie.

ECO-MODUS

Zie afbeelding 18.
LET OP
Start de generator altijd met de ECO-modusschakelaar in de OFF (UIT)-stand. Laat het motortoerental stabiliseren en de OUTPUT READY (UITGANG GEREED)-led oplichten voordat u de ECO-modusschakelaar in de ON (AAN)-stand zet.

LET OP
Gebruik de ECO-modus niet bij parallel bedrijf met een andere Westinghouse omvormer generator.

De ECO-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO-modus op AAN wanneer u kleine apparaten met continue belastingen, zoals een computer of een elektrische lamp, van stroom voorziet.
Zet de ECO-modus op UIT wanneer u grote piekbelastingen, zoals een airconditioner of een elektrische pomp, van stroom voorziet.
Om de ECO-modus in te schakelen, controleert u of de OUTPUT READY (UITGANG GEREED)-led oplicht en duwt u de schakelaar in de ON (AAN)-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator naar de stationaire snelheid. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO-modusschakelaar in de OFF (UIT)-stand.

OVERBELASTINGSRESET

Zie afbeelding 18.
Overbelast de generator niet. Als de generator een overbelastingstoestand nadert of heeft bereikt, licht de OVERLOAD (OVERBELASTING)-led op het bedieningspaneel op.
Als de generator bijna overbelast is, knippert de OVERLOAD (OVERBELASTING)-led. Schakel een of meer aangesloten apparaten uit en verwijder ze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de eenheid een overbelastingstoestand. Om de levensduur van de generator te verlengen, moet u voorkomen dat de eenheid bijna op capaciteit draait.
Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD (OVERBELASTING)-led continu branden en wordt de eenheid automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische uitgang.

Om de elektrische uitgang te herstellen na een overbelasting:

• Verwijder alle aangesloten belastingen van de stopcontacten van het bedieningspaneel.
• Duw op de RESET (RESET)-knop op het bedieningspaneel totdat de OVERLOAD (OVERBELASTING)-led uitgaat en de OUTPUT READY (UITGANG GEREED)-led oplicht.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde bedrijfs- en piekbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen opeenvolgend opnieuw aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

STROOMONDERBREKERS

Zie afbeelding 18.
De 20 ampère stroomonderbreker beschermt apparaten en uitrusting die zijn aangesloten op de 120V, 20 ampère stopcontacten tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en uitrusting die zijn aangesloten op de 120V, 30 ampère stopcontacten. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN

Zie afbeelding 18.
Gebruik de USB-poorten en USB-kabels (niet inbegrepen) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).
OPMERKING: De USB-poorten zijn alleen ontworpen om op te laden en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLELLE WERKING

Zie Afbeelding 18.
Parallelle werking geeft u de mogelijkheid om een andere compatibele Westinghouse invertergenerator aan te sluiten voor een gecombineerd loop- en piekvermogen.

Brand- en elektrocutiegevaar. Sluit de parallelle kabelgeleiders nooit aan of los wanneer een generator draait. Het niet opvolgen van deze regel kan leiden tot ernstig persoonlijk letsel of de dood.

Een correcte aansluiting van de kabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, moet u niet proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Gebruik alleen de Westinghouse 120V parallelle kabelset die bij uw generator is geleverd. Kabels van derden hebben mogelijk niet de mogelijkheid om de verhoogde spanning te geleiden. Als er schade of verlies aan uw kabels optreedt, neem dan contact op met de klantenservice van Westinghouse voor een vervanging.

OPMERKING: Zorg ervoor dat beide eenheden zijn uitgeschakeld en dat er geen apparaten zijn aangesloten op de stopcontacten.

LET OP
Schik de generatoren in een "V"-vorm om de warmte van de uitlaat veilig te laten ontsnappen. De uitlaatwarmte van de ene eenheid kan de plastic behuizing van de andere eenheid verkleuren of smelten als deze te dicht bij elkaar worden geplaatst.

De parallelle kabel installeren:

• Steek het kabeluiteinde in een van de parallelle poorten op de eerste eenheid. Steek het andere uiteinde van dezelfde kabel in de overeenkomstige poort op de tweede eenheid.
• Herhaal de stappen met de andere kabel.

OPMERKING: Het is belangrijk om beide uiteinden van de kabel op dezelfde poorten op beide generatoren aan te sluiten. Zorg ervoor dat dezelfde kabeluiteinden op dezelfde poort op elke generator zijn aangesloten voordat u de generatoren start.

Start één generator tegelijk. Wacht tot de eerste eenheid stationair draait voordat u de tweede eenheid start. Sluit één apparaat tegelijk aan en laat de eenheid stabiliseren voordat u het volgende apparaat aansluit.

De parallelle kabel verwijderen:

• Verwijder alle apparaten uit de stopcontacten van de generator.
• Schakel beide aangesloten generatoren uit.
• Verwijder de parallelle kabeluiteinden uit de generatorpoorten.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om de eenheid op te tillen of om belastingsbeperkingen zoals touwen of spanbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd de eenheid tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.

Brandgevaar. Kantel de generator NIET omhoog of plaats hem op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Onbedoeld starten. Koppel de bougiekabel (zie afbeelding 21) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangingsonderdelen of hulp contact op met onze klantenservice.

Om de levensduur van dit product te verlengen, volgt u de onderhoudsinstructies in dit hoofdstuk. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan onderdelen die onder de terugroepactie of garantie vallen.

HET PRODUCT REINIGEN

Bewaar of gebruik uw generator niet in vuile, stoffige of corrosieve omgevingen. Zorg ervoor dat vreemde materialen en vuil de ventilatieopeningen op de unit niet verstoppen.

Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als de unit moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant te reinigen en gebruik perslucht met lage druk (niet hoger dan 25 psi) om de ventilatieopeningen te reinigen.

Gebruik nooit benzine als reinigingsmiddel.

HET LUCHTFILTER REINIGEN/VERVANGEN

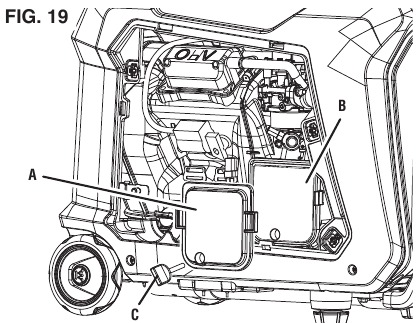

Zie afbeelding 19.
Houd het luchtfilter schoon. Een vuil luchtfilter kan leiden tot slechte prestaties en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder de onderhoudsklep van de motor.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit het luchtfilterhuis en plaats het in een geschikte reinigingscontainer. Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.

LET OP
Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Oefen alleen langzaam maar stevig knijpen uit.

• Spoel het luchtfilter af door het onder te dompelen in schoon water en langzaam uit te knijpen. Laat het filter volledig drogen.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor het op de juiste manier afvoeren van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

• Dompel het luchtfilter in schone motorolie en knijp alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Plaats het luchtfilter in het luchtfilterhuis en plaats het luchtfilterdeksel terug.
• Plaats de onderhoudsklep van de motor terug en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

DE MOTOROLIE VERVERSEN

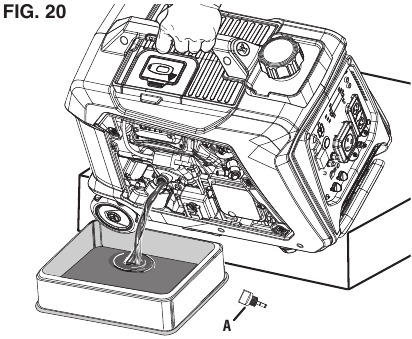

Zie afbeelding 20.
Voor optimale prestaties dient u de motorolie te verversen volgens de waarden die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, dient u de olie vaker te verversen.

1. Oliepeilstok

OPMERKING: Ververs de olie terwijl de motor warm maar niet heet is. Warme motorolie loopt sneller en grondiger weg dan koude olie. Contact met hete olie veroorzaakt ernstige brandwonden.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde stand.
• Verwijder de onderhoudsklep van de motor.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een oliepan (of een geschikte container) onder het olievulgat/-aftapgat.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het hoofdstuk Bediening.
• Plaats de oliepeilstok terug en draai deze met de hand vast.
• Maak eventueel gemorste olie schoon.
• Plaats de onderhoudsklep van de motor terug en draai de vergrendelknop in de vergrendelde stand om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Bougie
2. Bougiekabel
3. Isolator
4. Elektrode

Zie afbeelding 21.
Zorg ervoor dat de bougie schoon is en de juiste opening heeft.
Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie omhoog om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiekabel door de bougie recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.

LET OP
Oefen nooit zijwaartse kracht uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.

• Inspecteer de bougie. Vervang de bougie als de elektroden putten, verbrand zijn of de isolator gebarsten is. Gebruik alleen een aanbevolen vervangingsbougie.
• Meet de opening van de bougie-elektrode met een draad-type voelermaat. Corrigeer de opening indien nodig door de zij-elektrode voorzichtig te buigen.
  Bougieopening: 0,028 - 0,031 inch (0,7 - 0,8 mm)
• Installeer de bougie voorzichtig met de hand vast en draai deze vervolgens 3/8 tot 1/2 slag verder vast met de bougiesleutel.
• Plaats de bougiekabel terug en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

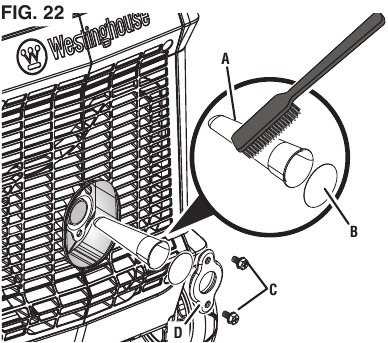

Zie afbeelding 22.
Controleer en reinig de vonkenvanger volgens de waarden die zijn aangegeven in het Onderhoudsschema of de motorhandleiding (indien van toepassing). Als u de vonkenvanger niet reinigt, zal dit leiden tot verminderde motorprestaties.

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een draadborstel.
• Plaats de vonkenvanger, het scherm en de beugel terug. Draai de schroeven goed vast.

BRANDSTOFTANK EN CARBURATEURVLOTTERKAMER LEEGMAKEN

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

1. Aftapklep
2. Aftapslang

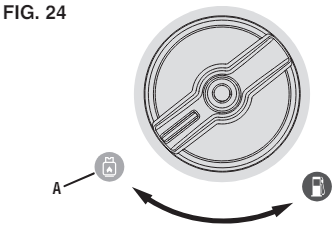

1. Propaanpositie

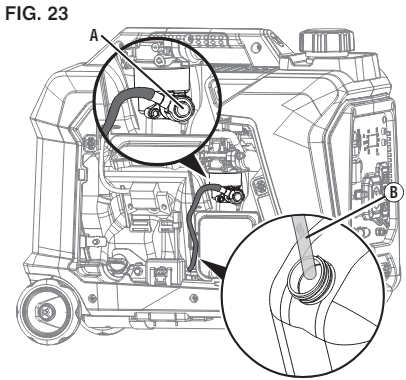

Zie afbeeldingen 23 - 25.
Zelfs correct gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, maakt u de vlotterkamer leeg om gom- en vernisvorming in de carburateur te voorkomen. Als u de generator langer dan zes maanden opslaat, maakt u de brandstoftank leeg om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

De vlotterkamer leegmaken:

• Zet de brandstofkeuzeschakelaar in de stand PROPAAN (PROPANE).
• Verwijder de onderhoudsafdekking van de motor.
• Zoek de aftapklep aan de onderkant van de vlotterkamer van de carburateur.
• Bevestig een aftapslang op de aftapklep.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapklep tegen de klok in om te openen.
• Sluit de aftapklep door met de klok mee te draaien wanneer de vlotterkamer leeg is. Installeer de onderhoudsafdekking van de motor.

De vlotterkamer droog laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de brandstofkeuzeschakelaar in de stand PROPAAN (PROPANE).
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de accuschakelaar in de stand UIT (OFF).

De brandstoftank leegmaken:
LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegt. Zie De motorolie verversen voor meer informatie.

• Zet de brandstofkeuzeschakelaar in de stand PROPAAN (PROPANE).
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. GEBRUIK GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef en de aftapslang van de carburateur, zoals eerder beschreven. Houd de brandstofkeuzeschakelaar in de stand BENZINE (GASOLINE) zodat de brandstof van de tank door de carburateur kan stromen.

HET BRANDSTOFFILTER VERVANGEN

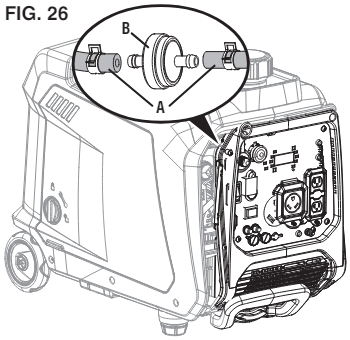

Zie afbeelding 26.
Na verloop van tijd kan het brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, vervangt u het brandstoffilter volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing).

1. Brandstofleiding
2. Brandstoffilter

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Maak de brandstoftank leeg zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek het brandstoffilter en noteer de oriëntatie van het filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen weg van het filter.
• Installeer de brandstofleidingen op het nieuwe filter. Zorg ervoor dat het brandstoffilter correct is georiënteerd.
• Plaats de bediening terug en draai de schroeven goed vast.

DE KLEPSPELING CONTROLEREN/AFSTELLEN

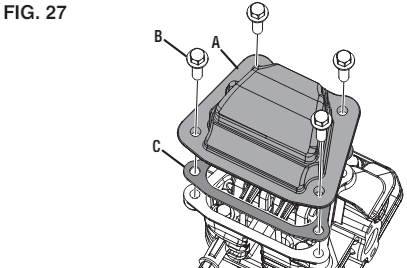

Zie afbeeldingen 27 - 28.

1. Tuimelaardeksel
2. Bout
3. Pakking

1. Stelschroef
2. Borgmoer
3. Voelermaat
4. Tuimelaar
5. Kleppensteel
6. Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet worden gedaan wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de terugslaghendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Als dit niet het geval is, draait u de motor 360°.
• Steek een voelermaat tussen de tuimelaar en de kleppensteel om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,031 – 0,005 inch (0,08 – 0,12 mm)	0,005 – 0,007 inch (0,13 – 0,17 mm)
Koppel	8–12 Nm	8–12 Nm

• Als een aanpassing nodig is, draait u de borgmoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de kleppensteel.
• Draai de stelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U zou moeten kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pound (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voert u deze procedure uit op de andere klep.
• Als u klaar bent, installeert u de pakking, het tuimelaardeksel en de bougie.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de vlotterkamer van de carburateur af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de staats- en plaatselijke verordeningen.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil van de koelopeningen van de uitlaatdemper. Tap de vlotterkamer van de carburateur en de brandstoftank af. (Bewaar benzine in een goedgekeurde benzinecontainer of voer deze af volgens de staats- en plaatselijke verordeningen.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de terugslaghendel om de motor langzaam te draaien en het smeermiddel te verdelen. Installeer de bougie opnieuw Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik onder ongunstige omstandigheden, zoals hieronder vermeld.

OPMERKING: Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Voor elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Controleer motorolie	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling inspecteren/afstellen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Ververs de olie elke maand bij zware belasting of hoge temperaturen. 2 Vaker reinigen onder vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Beveel aan dat de service wordt uitgevoerd door een erkende Westinghouse-servicevertegenwoordiger.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start en valt vervolgens uit	Brandstofniveau is laag of uitgeput.	Tank bij.
	Incorrect motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft geen vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bij.
	Oude benzine, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de benzinetank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED brandt, zet u de accuschakelaar op OFF (uit). Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de brandstofkeuzeschakelaar in de PROPANE-stand (propaan). Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vuil of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of aangepast.	Terugzetten naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of zakt in bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop de motor en start deze opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF (uit) en OVERLOAD LED is ON (aan).	Controleer de AC-belasting. Stop de motor en start deze opnieuw.
		Controleer de luchtinlaat. Stop de motor en start deze opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop de motor en start deze opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank in rijp of ijs veranderen. Dit gebeurt meestal in vochtige omstandigheden.	Als alle apparatuur voor het verwerken van propaanbrandstof normaal functioneert, is geen correctie nodig.
	De propaantank is niet uitgerust met een Overfilling Prevention Device (OPD).	Als u vermoedt dat uw propaanbrandstoftank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk de werking en vervang de propaanbrandstoftank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank is te vol.	Als u vermoedt dat uw propaanbrandstoftank te vol is, stop dan onmiddellijk de werking en breng de propaanbrandstoftank terug naar de plaats van aankoop of het bijvullen.
Propaanbrandstofgeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer met een zeepoplossing elke aansluiting en draai deze indien nodig vast.
	Propaanbrandstofregelaarventilatie actief.	De propaanbrandstofregelaar is uitgerust met een ontluchting waardoor een kleine hoeveelheid propaanbrandstofdamp uit de regelaar kan ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits de ontluchting van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Residuele brandstof van de carburateur die na gebruik wordt verspreid.	Normaal, geen correctie nodig.
Slechte prestaties of afslaan van de motor op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstructies.
	Brandstofkeuzeklep niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer direct in lijn is met de gewenste brandstof.
	Benzine niet uit de carburateur verwijderd voordat op propaan werd overgeschakeld.	Sluit de propaantankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin de opstartprocedure voor propaan.

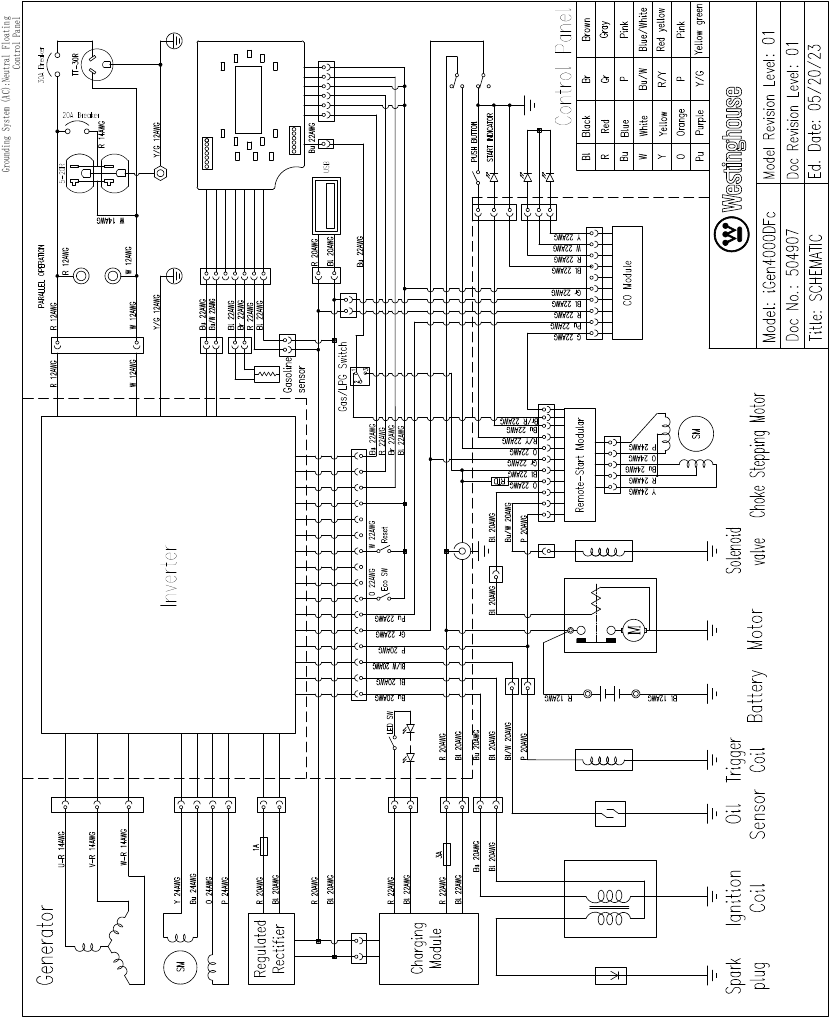

SCHEMA'S

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228

Referenties

• http://www.p65warnings.ca.gov
• http://www.p65warnings.ca.gov/product
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment
• Warranty Registration | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4000DFc - Handleiding invertergenerator

Beschikbare talen
