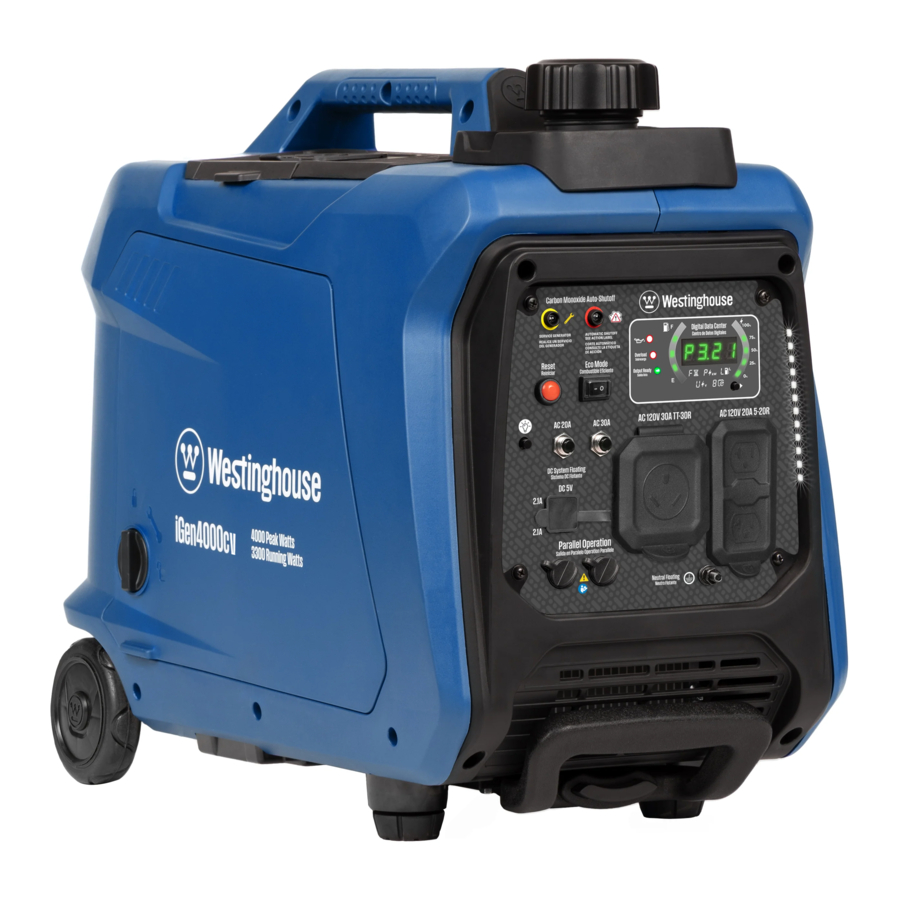

Westinghouse iGen4000cv - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Om blootstelling te minimaliseren, moet u voorkomen dat u uitlaatgassen inademt en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-product te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration.
• De bovenstaande QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Garantieregistratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

SPECIFICATIES

AC-spanning: 120V
Vermogen (draaiend): 3300W
Vermogen (piek): 4000W
AC-stroom: 27,5A
DC-spanning: 5V
DC-stroom: Twee 2,1A
Frequentie: 60 Hz
Fase: Enkel
RPM: 4.800
Vermogensfactor: 1,0
Isolatieklasse: F
Maximale omgevingstemperatuur: 104°F (40°C)
Brandstoftype: Loodvrije benzine (87–93 Octaan) Gebruik geen E15- of E85-brandstof in dit product.
Brandstofcapaciteit: 1,66 gallons (6,3 liter)
Oliecapaciteit: 0,42 quarts (0,4 liter)

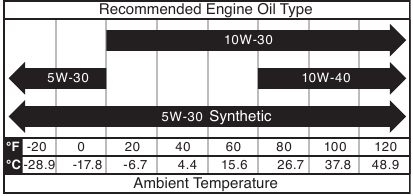

Olietype: SAE 10W-30

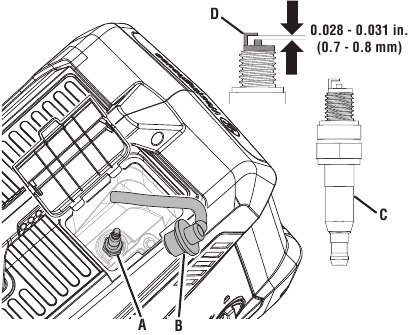

Bougie: A7RTC
Bougiekloof: 0,028 – 0,031 in. (0,7 – 0,8 mm)
Kleppeninlaatspeling: 0,0031 – 0,0047 in. (0,08 – 0,12 mm)
Kleppenuitlaatspeling: 0,0051 – 0,0067 in. (0,13 – 0,17 mm)
AC-aardingssysteem: Neutraal zwevend

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tussen 23°F (– 5°C) en 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik weer binnen het optimale temperatuurbereik worden gebracht. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.

Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen daalt ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en daalt ook ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

LET OP
Het effect van de hoogte op het vermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtesets te bestellen.

LET OP
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

Als u een vraag heeft of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent opletten, alert worden, uw veiligheid is in het geding! Lees en neem de boodschap die volgt op het veiligheidswaarschuwingssymbool in acht.

Duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

LET OP
Duidt op een situatie die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

OPMERKING: Duidt op een procedure, praktijk of voorwaarde die moet worden gevolgd om de generator te laten functioneren op de manier die is bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetiketten.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Brandgevaar
	Gevaar voor elektrische schokken
	Brandgevaar. Hete oppervlakken niet aanraken.
	Verstikkingsgevaar
	Niet gebruiken in natte omstandigheden
	Lees de instructies van de fabrikant
	Houd een veilige afstand aan
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen vóór de bediening.
	Koolmonoxide

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buiten, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN U BINNEN ENKELE MINUTEN DODEN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen. Richt de uitlaat altijd weg van bewoonde ruimtes. Installeer altijd batterijgevoede koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.
  Zie figuur 1.

  AFB. 1
  1. Uitlaat (CO)
  2. Alleen BUITEN gebruiken en VER WEG van ramen, deuren en ventilatieopeningen
  3. CO-melders in woonruimtes

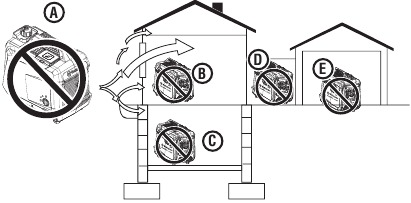

• Incorrect gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie.
  Zie figuur 2.

  AFB. 2
  1. Uitlaat (CO)
  2. Woonruimte
  3. Kelderkruipruimte
  4. Entree/portaal/bijkeuken
  5. Garage

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. U kunt een koolmonoxidevergiftiging hebben.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en een overdrachtsschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes. Als de generatorstroom niet correct wordt geïsoleerd, kan dit leiden tot schade aan eigendommen en een gevaarlijke terugvoeding van elektriciteit veroorzaken, waardoor nutsbedrijven kunnen worden gedood of ernstig gewond kunnen raken.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product zijn geleverd. Het niet opvolgen van de instructies van de fabrikant kan leiden tot elektrische schokken, brand en/of koolmonoxidevergiftiging die tot de dood of ernstig letsel kan leiden.

LET OP
Installeer batterijgevoede koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.

• Dit product mag ALLEEN buitenshuis worden gebruikt.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke hoeveelheden koolmonoxide zich ophopen. Koolmonoxide (CO), een onzichtbaar, geurloos en uiterst giftig gas KAN U BINNEN ENKELE MINUTEN DODEN.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• De National Electrical Code vereist het gebruik van een overdrachtsschakelaar of andere geschikte overdrachtsapparatuur wanneer een draagbare generator is aangesloten op het elektrische systeem van een gebouw. Overdrachtsschakelaars isoleren de generatorstroom van de netstroom en voorkomen terugvoeding van elektrische stroom naar het elektriciteitsnet.
  OPMERKING: Een overdrachtsschakelaar moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de toepasselijke elektrische codes. Sommige rechtsgebieden vereisen mogelijk dat de installatie wordt geïnspecteerd door lokale autoriteiten. Bewaar alle relevante installatie-, inspectie- en onderhoudsinformatie.
• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bewaar en bedien het apparaat op een droge of overdekte (maar niet afgesloten) locatie.
• Laat kinderen of ongetrainde personen de generator niet bedienen.
• Houd kinderen, omstanders en huisdieren op een afstand van minimaal 3 meter van een draaiende generator.
• Houd een veilige afstand aan. Houd tijdens het gebruik en de opslag een vrije ruimte van minimaal 1,5 meter aan alle kanten van de generator, inclusief boven het hoofd. Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. De hitte die wordt gegenereerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Bedien het apparaat niet in ruimtes waar brandbare of gevaarlijke materialen worden opgeslagen, waaronder benzine- en aardgasvulstations.
• Gebruik de generator niet op blote voeten, met natte handen of voeten, terwijl u in het water staat of in natte omstandigheden.
• Gebruik dit apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
•
  Raak geen hete oppervlakken aan.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaat.
• Houd handen, vingers, voeten en andere lichaamsdelen uit de buurt van alle bewegende delen van de generator.
• Sluit geen versleten of beschadigde elektrische snoeren aan op de generator. Raak NOOIT gerafelde of blootliggende draden aan.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• Controleer de fysieke staat van het product voor elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde items. Neem contact op met onze klantenservice voor vervangende onderdelen of hulp.
• Gebruik de generator voor optimale prestaties bij temperaturen tussen -5 °C (23 °F) en 40 °C (104 °F) met een maximale relatieve vochtigheid van 90%.
• Controleer alle vloeistoffen (olie en benzine) voordat u de generator start.
• Verwijder de oliepeilstok of brandstofdop niet wanneer de generator draait.
• Draai de oliepeilstok stevig vast na het toevoegen van olie en de brandstofdop na het toevoegen van benzine.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.
• De generator trilt en stuitert tijdens normaal bedrijf. Controleer de generator en alle snoeren die erop zijn aangesloten op eventuele schade die kan zijn veroorzaakt door de trillingen. Vervang of repareer beschadigde items indien nodig. Gebruik de generator of items die tekenen van schade vertonen niet.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Voordat u de generator transporteert, koppelt u de bougiestekker los, laat u de brandstoftank leeglopen en houdt u het apparaat correct vast.
• Er kan brandstof of olie uit de generator lekken tijdens het transport. Plaats een handdoek, plastic vel of absorberend kussen onder het apparaat om uw voertuig te beschermen.
• Volg de instructies in het hoofdstuk Onderhoud van deze handleiding om de levensduur van dit product te verlengen.
• Vervang beschadigde of versleten items door aanbevolen of gelijkwaardige vervangende onderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud worden gebruikt van de generator voordat u deze gebruikt.

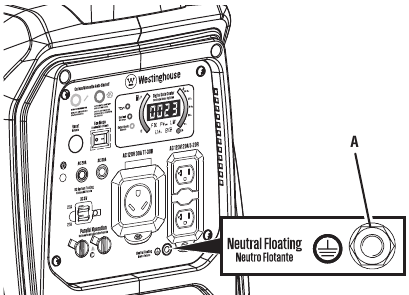

AARDING

Zie figuur 3:

AFB. 3

1. Aardklem

Schokgevaar. Als de generator niet goed is geaard, kan dit leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het generatorneutraal zweeft. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardingspen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator voordat u de aardklem gebruikt.

VEILIGHEIDSMAATREGELEN VOOR BENZINE EN BENZINEDAMPEN

Gevaar voor brand en explosie. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

Brand- en brandwondengevaar. Draai de brandstofdop NOOIT los of verwijder deze NOOIT terwijl de generator draait. Schakel het apparaat uit en laat het minstens vijf minuten afkoelen voordat u benzine toevoegt. Draai de brandstofdop langzaam los.

Probeer in geval van een benzinebrand de vlam niet te doven, tenzij de motor-/brandstofbedieningsschakelaar in de OFF -stand staat. Het introduceren van een blusapparaat in een generator met een open brandstofschakelaar kan een explosiegevaar veroorzaken.

• Brandgevaar. Benzine is licht ontvlambaar. Voorzichtig behandelen.
• Gebruik benzine nooit als reinigingsmiddel.
• Benzine is een huidirriterend middel en moet onmiddellijk worden verwijderd als het in contact komt met de huid.
• Bewaar geen benzine in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Houd benzine uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.
• Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.
• Benzine heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Benzinedampen kunnen brand veroorzaken als ze worden ontstoken.
• Niet roken bij het hanteren van brandstof, het toevoegen van brandstof aan de generator of het legen van de gastank.
• Draag een veiligheidsbril tijdens het tanken.
• Voordat u brandstof aan de generator toevoegt, schakelt u het apparaat uit en laat u het minimaal vijf minuten afkoelen. Verplaats het apparaat indien nodig naar een vlakke ondergrond.
• Verwijder de brandstoftankdop niet wanneer de generator draait.
• Maak de brandstofdop langzaam los om de druk veilig te ontlasten, te voorkomen dat benzine rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt.
• Vul de benzinetank van de generator NOOIT verder dan de maximale vulling op het brandstofscherm. Door het benzineniveau op of onder de vulring te houden, is brandstofuitzetting mogelijk. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Veeg gemorste vloeistoffen onmiddellijk op en laat de ruimte drogen voordat u de generator gebruikt. Probeer NOOIT gemorste brandstof weg te branden.
• Draai de brandstofdop stevig vast na het toevoegen van benzine.
• Dek de brandstofdop niet af terwijl de generator in werking is. Het afdekken van de dop kan ertoe leiden dat de motor uitvalt of het product beschadigt.
• Tap de brandstof af voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, warmte en andere ontstekingsbronnen.
• Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u de brandstof aftapt.

BELANGRIJKE INFORMATIE OVER DE CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het operatiegebied. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met een CO-sensor is gericht, kan een uitschakeling worden geïnitieerd als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en leid alle extra brandstofbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.

OPMERKING: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buitenshuis te worden gebruikt, ver van bewoonde gebouwen en de uitlaat is gericht weg van personeel en gebouwen. Als de CO-sensor wordt misbruikt en bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit en knippert het RODE indicatielampje om de gebruiker te waarschuwen dat er onveilige niveaus van koolmonoxide zijn.

Als de generator wordt uitgeschakeld en het RODE indicatielampje knippert, verlaat dan onmiddellijk het gebied. Wacht tot het koolmonoxide is verdwenen en het RODE indicatielampje uitgaat voordat u terugkeert naar het getroffen gebied. Lees, zodra het veilig is om terug te keren, het actielabel voor verdere te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer op batterijen werkende koolmonoxidemelders in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist was geplaatst, waardoor koolmonoxide zich tot onveilige niveaus kon ophopen. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

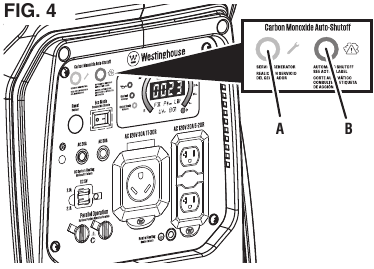

DE INDICATIE LAMPJES VAN DE CO-SENSOR BEGRIJPEN

Zie Afbeelding 4:

1. Service generator LED
2. Automatische uitschakel LED

KLEUR	BESCHRIJVING
ROOD	Onveilige niveaus van koolmonoxide hebben zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgedeelte van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld omdat de koolmonoxideniveaus boven een veilige drempelwaarde zijn gestegen. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Wanneer het veilig is om dit te doen, verplaatst u de generator naar een open buitenruimte, ver weg van bewoonde ruimtes, met de uitlaat gericht. Zodra u naar een veilige plek bent verhuisd en het rode lampje uit is, kan de generator opnieuw worden gestart. Zorg voor frisse lucht en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een fout opgetreden in het CO-sensorsysteem. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgedeelte van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum.

VEILIGHEIDSLABELS EN STICKERS

De volgende informatie staat op de labels en stickers van uw generator.

1. Actielabel
   Als zich onveilige niveaus van koolmonoxide rond de generator ophopen, vindt automatische uitschakeling plaats. Als het apparaat wordt uitgeschakeld, verlaat dan onmiddellijk het gebied.
   Wanneer het veilig is om terug te keren, doe dan het volgende:
   • Verplaats de generator naar een open buitenruimte.
   • Richt de uitlaat weg.
   • Laat de generator niet in afgesloten ruimtes draaien (bijv. niet in huis of garage).
   • Ga naar de frisse lucht.
   • Zoek medische hulp als u ziek, duizelig of zwak bent.
   •
     Knoeien met de koolmonoxidesensor kan een gevaarlijke situatie tot gevolg hebben.
2. Uitlaatrichting
   Richt de uitlaat weg van lichaamsdelen en ontvlambare of brandbare materialen.
3. Veiligheidssymbolen.
4. Specificaties
5. California Proposition 65
   Kanker en reproductieve schade - www.P65Warnings.ca.gov/product
6. Koolmonoxide
   • Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.
   • Gebruik hem NOOIT in een huis of garage, ZELFS NIET ALS deuren en ramen openstaan.
7. Heet oppervlak
   Niet aanraken.

ELEKTRISCH

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage/ampèrage capaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten beschadigen.

Bekijk de Specificaties van deze generator en noteer de lopende (continue) en piek (start) watts. Over het algemeen geldt dat hoe hoger het wattage, hoe meer apparaten tegelijkertijd van stroom kunnen worden voorzien. Er moet rekening worden gehouden met de totale stroomvereisten van alle aangesloten apparaten. Stroomvereisten worden vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.

Om de stroomvereisten te bepalen:

• Kies de apparaten die u tegelijkertijd van stroom wilt voorzien.
• Noteer en tel de lopende (continue) watts van elk apparaat op. De generator moet continu deze hoeveelheid wattage produceren om de apparaten draaiende te houden.
• Noteer de piek (start) watts voor elk apparaat. Dit is de tijdelijke stroomstoot die nodig is om elektromotoren in sommige gereedschappen en apparaten te starten.
• Selecteer het apparaat met het hoogste piek (start) wattage. Tel de piek (start) watts van dat apparaat op bij het totale lopende (continue) watts voor alle aangesloten apparaten om de totale piek wattage vereiste voor de generator te bepalen.

OPMERKING: De totale piek wattage vereiste gaat uit van intermitterend starten van apparaten. Pas de schatting aan als apparaten tegelijkertijd het piek wattage bereiken.

GENERATORVERMOGEN BEHEREN

Om de levensduur van de generator te verlengen, wees voorzichtig bij het toevoegen van elektrische belastingen. Koppel alle belastingen los voordat u de generator start. De veiligste manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen door het volgende te doen:

• Verwijder alle belastingen en start de generator zoals later in deze handleiding wordt beschreven.
• Sluit het grootste apparaat of toestel aan en start het. Stroomvereisten worden vaak vermeld op het gegevenslabel of het typeplaatje van een apparaat.
• Laat het generatorvermogen stabiliseren. Eenmaal stabiel, zou de motor soepel moeten lopen en het apparaat naar behoren moeten functioneren.
• Sluit het volgende grootste apparaat of toestel aan en start het.
• Laat het generatorvermogen stabiliseren.
• Herhaal dit proces voor elke extra belasting.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt wordt gebruikt om binnenitems van stroom te voorzien, bestaat het risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034 veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator gebruikt met verlengkabels, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes met de uitlaat weg gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

LET OP
Overschrijd de capaciteit van het apparaat niet. Het overbelasten van de wattage en/of ampèrage capaciteit van de generator kan aangesloten apparaten en kritieke generatorcomponenten beschadigen.

VERLENGKABELAFMETING

Zorg ervoor dat uw verlengkabel de vereiste belasting kan dragen. Kabels die te klein zijn, kunnen een spanningsval veroorzaken die ervoor kan zorgen dat de kabel oververhit raakt of schade aan eigendommen veroorzaakt. Raadpleeg de richtlijnen van de kabel fabrikant voor de juiste maat en lengte.

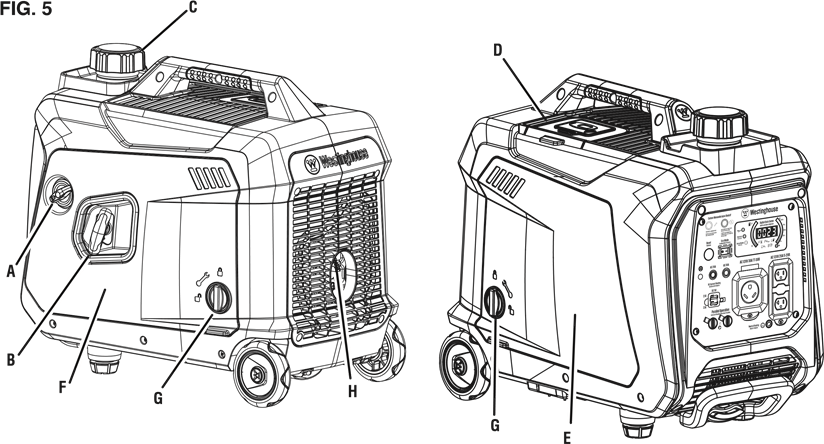

ONDERDELEN

1. Motor-/brandstofbedieningsschakelaar
2. Trekstarter handvat
3. Geventileerde brandstofdop
4. Accessoirebak
5. Serviceklep bougie
6. Servicekap motor
7. Vergrendelingsknop
8. Demper/vonkenvanger

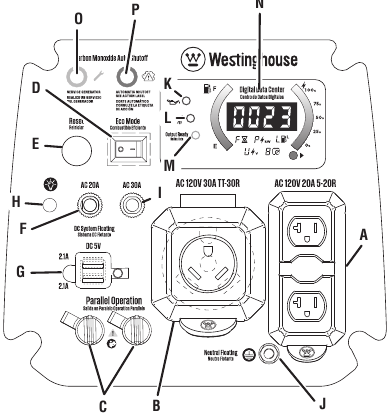

UW GENERATOR BEGRIJPEN

Zie figuren 5 - 6.

AFB. 6

1. 120 Volt AC 20 ampère stopcontacten
2. 120 Volt AC 30 ampère stopcontact
3. Aansluitingen voor parallel gebruik
4. ECO-modus schakelaar
5. Resetknop
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Paneelverlichting aan/uit knop
9. 30 ampère stroomonderbreker
10. Aardingsklem
11. LED laag oliepeil
12. LED overbelasting
13. LED output gereed
14. Gegevenscentrum
15. Service generator LED
16. Automatische uitschakel LED

Lees en begrijp de informatie in deze gebruikershandleiding en de informatie op de productetikettering om het risico op letsel en productfalen te verminderen.

120 VOLT AC STOPCONTACTEN

Dit apparaat heeft een 120V, 30 ampère RV-stopcontact en een 120V, 20A-stopcontact dat een verscheidenheid aan apparaten, gereedschappen en uitrusting van stroom kan voorzien.

ACCESSOIREBAK

De accessoirebak is ideaal voor het opbergen van mobiele telefoons, tablets en andere apparaten tijdens het opladen. Ga NIET in de buurt van de generator staan terwijl uw apparaat oplaadt. Houd altijd een veilige afstand aan terwijl de generator in gebruik is.

STROOMONDERBREKERS

De stroomonderbrekers beschermen apparaten en apparatuur die op de stopcontacten zijn aangesloten tegen elektrische overbelasting.

CO-SENSOR INDICATORLAMPJES

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

ECO-MODUS SCHAKELAAR

De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.

MOTOR-/BRANDSTOFBEDIENINGSSCHAKELAAR

Draai de motor-/brandstofbedieningsschakelaar om de choke in te stellen en de brandstoftoevoer te starten of te stoppen.

SERVICEPANEEL MOTOR

Draai de vergrendelingsknop om de kap te ontgrendelen en te verwijderen om de olie, bougie en luchtfilter te onderhouden.

BRANDSTOFTANK

De generator heeft een brandstoftank met een inhoud van 6,28 liter.

AARDINGSKLEM

De aardingsklem wordt gebruikt om de generator extern te aarden.

LED-GEGEVENSCENTRUM

Geeft de resterende looptijd (F), het uitgangsvermogen in kW (P), het brandstofniveau in liters (L), de spanningsoutput (V) en de levensduur in uren weer.

LED LAAG OLIEPEIL

Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet daalt, gaat het lampje voor een laag oliepeil branden en schakelt de generator de motor automatisch uit.

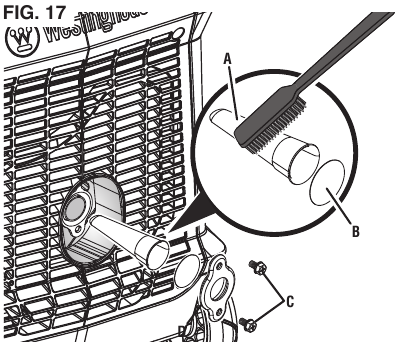

DEMPER EN VONKENVANGER

De vonkenvanger voorkomt dat vonken de demper verlaten. Deze moet worden verwijderd voor onderhoud.

LET OP
De vonkenvanger is een veiligheidsvoorziening die voorkomt dat vonken de demper verlaten en brandgevaar veroorzaken. Op bepaalde locaties kan een vonkenvanger wettelijk verplicht zijn. Het is de verantwoordelijkheid van de gebruiker om alle lokale wetten en voorschriften met betrekking tot brandpreventievereisten te kennen en na te leven.

OLIEPEILSTOK

Draai de oliepeilstok los om het oliepeil te controleren en olie toe te voegen wanneer dat nodig is.

LED OUTPUT GEREED

Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de stopcontacten.

LED OVERBELASTING

Geeft aan dat de generator overbelast is.

RESET OVERBELASTING

De generator schakelt automatisch alle AC-output UIT om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.

PANEELVERLICHTING AAN/UIT KNOP

Druk op deze knop om de lampen aan beide zijden van het paneel in en uit te schakelen.

AANSLUITINGEN VOOR PARALLEL GEBRUIK

Een parallelle kabel (niet meegeleverd) kan worden gebruikt om een compatibele Westinghouse inverter generator aan te sluiten voor extra vermogen.

TREKSTARTER HANDVAT

Gebruik het trekstarter handvat (en de motor-/brandstofbedieningsschakelaar) om de generator te starten.

SERVICEKLEP BOUGIE

Til de serviceklep van de bougie op om toegang te krijgen tot de bougie.

USB-POORTEN

Twee-poorts 5V/2.1A USB-stopcontact. Accepteert Type A USB-stekkers.

GEVENTILEERDE BRANDSTOFDOP

De brandstofdop heeft een ontluchting die kan worden geopend en gesloten. De ontluchting moet open zijn wanneer de motor draait en gesloten wanneer de motor is uitgeschakeld.

MONTAGE

INHOUD VERPAKKING VERWIJDEREN

Dit product vereist geen montage. Probeer dit product niet te gebruiken als het niet volledig is gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en kan leiden tot ernstig persoonlijk letsel.

• Verwijder en inspecteer de inhoud van de verpakking. Controleer of alle items in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Generator, motorolie (SAE 10W 30), trechter, bougiedopsleutel, snelstartgids, gebruikershandleiding

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

Wijzig of modificeer dit product niet, tenzij dit in deze handleiding of door de fabrikant wordt opgedragen. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

OVERZICHT

Deze draagbare generator kan stroom leveren aan een breed scala aan items, waaronder huishoudelijke apparaten, gereedschappen voor de werkplek, kampeeruitrusting, benodigdheden voor feesten en nog veel meer.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken die niet onder de garantie valt.

WERKING

De uitlaat van de generator bevat hoge concentraties koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas. Als u uitlaatgassen ruikt, ademt u koolmonoxide in. Maar zelfs als u geen uitlaatgassen ruikt, kunt u CO inademen.

Gebruik generatoren ALLEEN buitenshuis, in een goed geventileerde ruimte. Gebruik generatoren NOOIT binnenshuis, dit KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.

• Correct gebruik – Gebruik generatoren alleen buiten en in de wind, ver van ramen, deuren en ventilatieopeningen. Richt de uitlaat altijd weg van bewoonde ruimtes. Installeer altijd koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes. Zie afbeelding 1.
• Onjuist gebruik – Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Een open deur of een draaiende ventilator ZORGT NIET voor voldoende ventilatie. Zie afbeelding 2.

Als u zich duizelig, zwak of ziek begint te voelen tijdens het gebruik van de generator, ga dan onmiddellijk naar de frisse lucht. Neem contact op met een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

Wijzig of pas dit product niet aan, tenzij dit in deze handleiding of door de fabrikant wordt aangegeven. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

LET OP
In bepaalde omstandigheden kan de National Electric Code vereisen dat de generator wordt geaard aan een goedgekeurde aarde. Raadpleeg een gekwalificeerde elektricien om de aardingsvereisten te bepalen vóór gebruik.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke toestand van het product vóór elk gebruik. Controleer op losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen.

WEET HOE U UW GENERATOR VEILIG KUNT PLAATSEN EN BEDIENEN

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of een andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat de generator vuil opneemt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

• Lees en begrijp alle veiligheidsinformatie voordat u de generator start.
• Gebruik NOOIT een generator in uw huis, garage, kelder, zolder, kruipruimte of een andere volledig of gedeeltelijk afgesloten ruimte. In dergelijke ruimtes kunnen gevaarlijke concentraties koolmonoxide ontstaan. Koolmonoxide (CO), een onzichtbaar, geurloos en extreem giftig gas, KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
• Gebruik de generator NIET in de achterkant van een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats waar de generator en/of de geluiddemper niet voldoende kunnen koelen. Het gebruik van de generator in afgesloten of gedeeltelijk afgesloten ruimtes zorgt ervoor dat gevaarlijke concentraties CO zich kunnen ophopen.
• Sluit generatoren NIET op tijdens gebruik.
• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Gebruik de generator niet op een helling. Het apparaat moet altijd op een vlakke, stabiele ondergrond worden geplaatst.
• De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook wanneer hij niet in gebruik is).
• De generator moet zich op minstens 1,5 m (5 ft.) afstand van al het brandbare materiaal bevinden.

KEN DE REGELGEVING VOOR HET GEBRUIK VAN DRAAGBARE GENERATOREN

Bedenk waar en hoe u uw generator wilt gebruiken en maak uzelf vertrouwd met alle lokale, provinciale of federale verordeningen met betrekking tot uw beoogde gebruik. Het kan nodig zijn om contact op te nemen met een gekwalificeerde elektricien of een lokale overheidsinstantie voor een volledige lijst met vereisten.

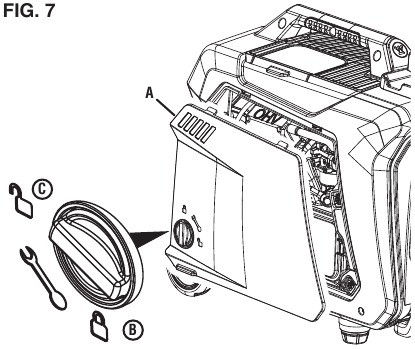

OLIE BIJVULLEN/OLIEPEIL CONTROLEREN

Zie afbeeldingen 7 - 8:

1. Servicedeksel motor
2. Vergrendelde positie
3. Ontgrendelde positie

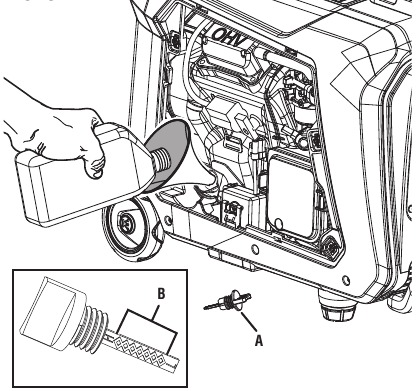

AFB. 8

1. Oliepeilstok
2. Veilig werkbereik

Als uw product een afzonderlijke motorhandleiding heeft, negeer dan de informatie in dit gedeelte en volg de instructies in de motorhandleiding.

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade die niet onder de garantie valt.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

OPMERKING: Controleer het motoroliepeil vóór elk gebruik of elke 8 bedrijfsuren.

• Schakel de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelknop naar de ontgrendelde positie.
• Verwijder het servicedeksel van de motor.
• Reinig het gebied rond de oliepeilstok.

Voor de eerste olievulling:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Giet met behulp van de trechter langzaam de meegeleverde motorolie in het olievulgat. Stop regelmatig om ervoor te zorgen dat u niet te veel vult.
  OPMERKING: Uw generator is functioneel getest in de fabriek en kan minimale hoeveelheden restolie bevatten. Er is extra olie nodig om het apparaat te laten werken. Niet te veel vullen. l Plaats de oliepeilstok terug en draai hem vast.
• Installeer het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde positie om het vast te zetten.

Om het oliepeil te controleren:

• Draai de oliepeilstok langzaam los en verwijder deze.
• Reinig de peilstok en plaats deze terug in het olievulgat. Draai de peilstok niet vast.
• Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
• Als het oliepeil laag is, voeg dan geleidelijk de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich binnen het veilige werkbereik bevindt.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Installeer het servicedeksel van de motor en draai de vergrendelknop naar de vergrendelde positie om het vast te zetten.

BENZINEVEREISTEN

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

• Gebruik ALTIJD SCHONE, VERSE, loodvrije benzine (87–93 octaan) in dit apparaat. Gebruik NOOIT OUDE, VEROUDERDE of VERONTREINIGDE benzine.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.

• Gebruik geen gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te lopen.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

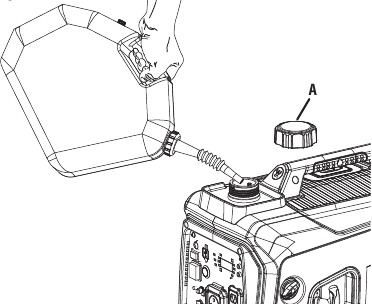

BENZINE BIJVULLEN

Zie afbeeldingen 9 - 10:

AFB. 9

1. Geventileerde brandstofdop

AFB. 10

1. Geventileerde brandstofdop
2. Maximale vullijn
3. Schermfilter

Brand- en explosiegevaar. Verwijder nooit de brandstofdop en tank de generator nooit bij terwijl de motor draait. Rook niet en veroorzaak geen vonken tijdens het tanken. Zet de motor altijd uit en laat de generator minstens vijf minuten afkoelen voordat u bijtankt.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode maximale vulring op het brandstofscherm. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Gebruik nooit een benzinecontainer, benzinetank of ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.

• Zet de generator uit en laat de motor minstens vijf minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte. Tank NIET binnenshuis.
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Voeg langzaam de aanbevolen brandstof toe. Niet te vol tanken.
  OPMERKING: Het benzineniveau mag NIET hoger zijn dan de rode maximale vulring op het brandstofscherm.
• Installeer de brandstofdop. Goed vastdraaien.
• Ruim eventueel gemorste brandstof op.
• Verwijder u minstens 10 meter van het tankgebied voordat u de motor opnieuw start.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig de brandstoffilter van vuil voor en na elke tankbeurt. Verwijder de brandstoffilter door deze enigszins samen te drukken terwijl u deze uit de brandstoftank verwijdert.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 300 meter toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogten van meer dan 1500 m. Werking zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogten onder 600 m met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.

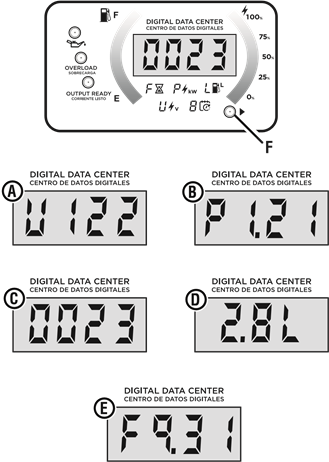

DATACENTER

Zie afbeelding 11:

AFB. 11

1. Spanning
2. Vermogen
3. Levensduur in uren
4. Brandstofniveau
5. Looptijd/onderhoudsherinnering
6. Mode button

Druk op de Mode button om door de datadisplaymodi te bladeren.

Voltage: Geeft de huidige spanning output weer.
Frequency (Hz): Geeft de frequentie van de vermogen output in Hertz weer.
Lifetime Hours: Geeft de totale looptijd in uren weer.
Fuel Level: Geeft aan hoeveel benzine er nog in de brandstoftank zit.
Run Time/Maintenance: Geeft de huidige looptijd weer. Wordt gereset naar nul wanneer uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer vereist.

Maintenance Codes:

• P25 – Motorolie verversen
• P50 – Luchtfilter reinigen, motorolie verversen
• P100 – Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

INLOOIPERIODE

Voor een goede inloop mag u gedurende de eerste vijf bedrijfsuren niet meer dan 50% van het nominale bedrijfsvermogen overschrijden.
Gebruik de meegeleverde olie tot de eerste aanbevolen olieverversing. Gebruik tijdens de inloopperiode geen volledig synthetische olie. Volledig synthetische olie kan een goede inloop en afdichting van de zuigerveren verhinderen.
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen afdichten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en egale ondergrond staat.
• Het olie- en brandstofniveau zich binnen het veilige werkbereik bevinden.
• Alle belastingen zijn losgekoppeld van de stopcontacten op het bedieningspaneel.
• De ECO mode-schakelaar in de OFF-stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

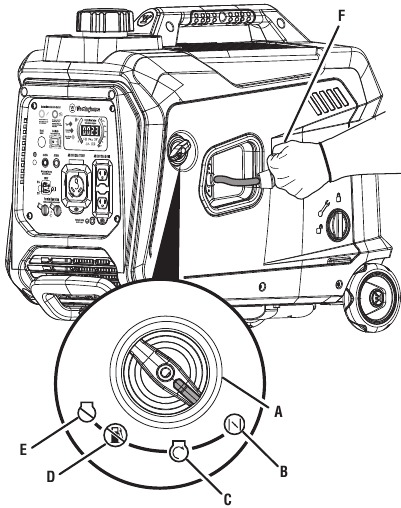

DE GENERATOR STARTEN

Zie afbeeldingen 12 - 13:

AFB. 12

1. Motor/brandstofregelschakelaar
2. Choke
3. Run
4. Benzine uit
5. Uit
6. Trek aan de terugslaghendel

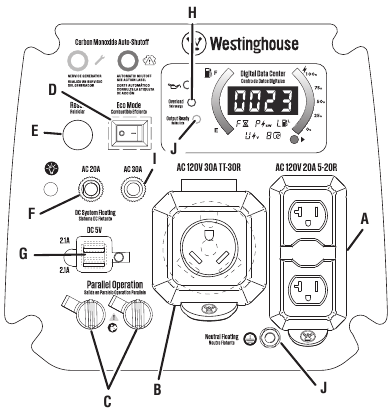

AFB. 13

1. 120 volt AC 20 ampère stopcontacten
2. 120 volt AC 30 ampère stopcontact
3. Stopcontacten voor parallelbedrijf
4. ECO mode-schakelaar
5. Reset button
6. 20 ampère stroomonderbreker
7. USB-poorten
8. Overbelasting LED
9. 30 ampère stroomonderbreker
10. Output ready LED

• Plaats de generator op een veilige, geschikte locatie.
• Koppel alle belastingen los.
• Zorg ervoor dat de ECO mode-schakelaar in de OFF-stand staat.
• Controleer het olie- en brandstofniveau. Voeg indien nodig brandstof of olie toe zoals eerder beschreven.
• Plaats de motor/brandstofregelschakelaar in de aan-stand ( I ).
• Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt. Trek op dit punt de terugslaghendel snel weg van de generator totdat de motor start.
  OPMERKING: Laat de terugslaghendel na het starten van de unit voorzichtig terug op zijn plaats zakken. Laat hem niet tegen de unit slaan. Tijdens het eerste starten kunnen er extra trekbewegingen nodig zijn om de brandstofpomp te vullen.
• Wanneer de OUTPUT READY LED oplicht, kunt u veilig belastingen aansluiten op de stopcontacten op het bedieningspaneel.
  OPMERKING: Controleer of alle apparaten zijn uitgeschakeld voordat u ze op de generator aansluit.
  OPMERKING: Zorg ervoor dat de wattagevereisten voor alle aangesloten apparaten in overeenstemming zijn met de mogelijkheden van uw generator.
• Sluit het grootste apparaat aan en start het.
• Laat het vermogen van de generator stabiliseren. Zodra het vermogen stabiel is, moet de motor soepel draaien en moet het apparaat naar behoren functioneren.
• Sluit het volgende grootste apparaat aan en start het.
• Laat het vermogen van de generator stabiliseren.
• Herhaal dit proces voor elke extra belasting.

DE GENERATOR STOPPEN

Zie afbeeldingen 12 - 13.

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Laat de generator "onbelast" draaien om de temperatuur van de motor en de dynamo te verlagen en te stabiliseren.
• Zet de motor/brandstofregelschakelaar in de uit-stand ( O )

Om de unit snel te stoppen in een noodgeval:

• Zet de motor/brandstofregelschakelaar in de uit-stand ( O )

LAGE OLIE-INDICATOR

Zie afbeelding 13.

De LOW OIL LED op het bedieningspaneel gaat branden wanneer de unit een laag of geen oliepeil heeft. De generator start niet wanneer de indicator brandt. Om de normale werking te hervatten, vult u motorolie bij zoals eerder in dit hoofdstuk beschreven. Probeer de motor niet aan te zwengelen of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie.

ECO MODE

Zie afbeelding 13.

LET OP
Start de generator altijd met de ECO mode-schakelaar in de OFF-stand. Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u de ECO mode-schakelaar in de ON-stand zet.

LET OP
Gebruik de ECO mode niet in parallelbedrijf met een andere Westinghouse inverter generator.

De ECO mode minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Zet de ECO mode AAN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Zet de ECO mode UIT bij het voeden van grote stootbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO mode in te schakelen, controleert u of de OUTPUT READY LED brandt en drukt u vervolgens de schakelaar in de AAN-stand. Als er geen belasting aanwezig is, daalt het toerental van de generator tot stationair toerental. De generator detecteert belastingen wanneer deze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, drukt u de ECO mode-schakelaar in de OFF-stand.

OVERBELASTINGSRESET

Zie afbeelding 13.

Overbelast de generator niet. Als de generator een overbelasting nadert of heeft bereikt, gaat de OVERLOAD LED op het bedieningspaneel branden.

Als de generator bijna overbelast is, knippert de OVERLOAD LED. Schakel een of meer aangesloten apparaten uit en verwijder deze om de belasting te verminderen en de normale werking te hervatten. Als de belasting niet wordt verminderd, bereikt de unit een overbelastingstoestand. Om de levensduur van de generator te verlengen, moet u voorkomen dat de unit bijna op zijn capaciteit draait.

Als de generator overbelast is of als er een kortsluiting is in een aangesloten apparaat, gaat de OVERLOAD LED continu branden en wordt de unit automatisch losgekoppeld van de belasting. De motor blijft draaien, maar er is geen elektrische vermogen output.

Om de elektrische vermogen output te herstellen na een overbelasting:

• Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
• Druk op de RESET button op het bedieningspaneel totdat de OVERLOAD LED uitgaat en de OUTPUT READY LED oplicht.
• Reset de stroomonderbreker(s) indien geactiveerd.
• Controleer of de beoogde bedrijfs- en stootbelastingen de capaciteit van de generator niet overschrijden.
• Sluit de elektrische belastingen in volgorde weer aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

STROOMONDERBREKERS

Zie afbeelding 13.

De 20 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 20 ampère stopcontacten tegen elektrische overbelasting. De 30 ampère stroomonderbreker beschermt apparaten en apparatuur die zijn aangesloten op de 120V, 30 ampère stopcontacten. Als een stroomonderbreker wordt geactiveerd, schakelt u het aangesloten apparaat uit, verwijdert u het uit de poort of het stopcontact en drukt u op de stroomonderbreker om te resetten.

USB-POORTEN

Zie figuur 13.

Gebruik de USB-poorten en USB-kabels (niet inbegrepen) om USB-compatibele apparaten zoals telefoons, tablets en luidsprekers op te laden (tot 2,1 ampère).

LET OP: De USB-poorten zijn alleen ontworpen voor het opladen en hebben geen mogelijkheden voor gegevensoverdracht of communicatie.

PARALLELLE WERKING

Zie figuur 13.

Brand- en elektrocutiegevaar. Sluit de parallelle snoerleidingen nooit aan of los wanneer een generator draait.

De juiste aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een transferschakelaar om stroom te leveren aan een gebouw. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, inclusief de generatoren, te voorkomen, probeer geen elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde transferschakelaar te gebruiken.

LET OP
Aansluiten op een generator die niet compatibel is, kan een lage spanning veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om te koppelen aan een compatibele Westinghouse Inverter Generator voor gecombineerd draaiend en piekvermogen.
Een parallel snoer of op een stopcontact gemonteerde parallelle kabel is nodig voor parallelle werking. Compatibele snoeren worden apart verkocht.

Raadpleeg de gebruikershandleiding die is meegeleverd met uw parallelle snoer of op een stopcontact gemonteerde parallelle kabel voor installatie- en bedieningsinstructies.

TRANSPORT

• Schakel de generator uit.
• Laat de generator minimaal 30 minuten afkoelen voordat u hem transporteert.
• Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator.
• Gebruik alleen de vaste handgreep van de generator om het apparaat op te tillen of bevestig belastingsbeperkingen zoals touwen of spanbanden. Probeer de generator NIET op te tillen of vast te zetten door een van de andere componenten vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor het transport.

Brandgevaar. Zet de generator NIET op zijn kop of leg hem op zijn kant. Brandstof of olie kan lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiedop (zie afbeelding 17) los van de bougie wanneer u onderhoud aan de generator uitvoert.

Vervang beschadigde of versleten onderdelen door aanbevolen of gelijkwaardige vervangingsonderdelen. Het gebruik van een onjuist of incompatibel onderdeel kan een gevaar opleveren dat kan leiden tot ernstig persoonlijk letsel.

Laat hete onderdelen 30 minuten afkoelen voordat u een onderhoudsprocedure uitvoert.cedure.

Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep. Langdurig huidcontact met benzine of motorolie kan ernstige huidirritatie en andere nadelige reacties veroorzaken.

LET OP
Controleer de fysieke staat van het product vóór elk gebruik. Zoek naar losse bouten, vloeistoflekken en andere tekenen van slijtage. Vervang alle beschadigde onderdelen. Neem voor vervangende onderdelen of assistentie contact op met onze klantenservice.

Volg de onderhoudsinstructies in dit gedeelte om de levensduur van dit product te verlengen. Neem contact op met de klantenservice voordat u onderhoud uitvoert aan terugroep- of garantieonderdelen.

DE GENERATOR REINIGEN

Bewaar of gebruik uw generator niet in een vuile, stoffige of corrosieve omgeving. Zorg ervoor dat er geen vreemde materialen en vuil de ventilatieopeningen van de unit verstoppen.

Reinig de generator NOOIT met een tuinslang. Water kan het brandstofsysteem en de elektrische componenten van de generator beschadigen. Als de unit moet worden gereinigd, gebruik dan een zachte borstel en een vochtige doek om de buitenkant schoon te maken en gebruik perslucht met lage druk (niet hoger dan 25 psi) om de ventilatieopeningen schoon te maken.

Gebruik nooit benzine als reinigingsmiddel.

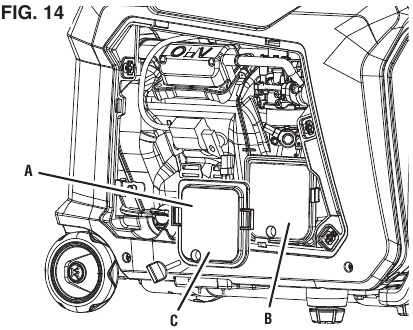

HET LUCHTFILTER REINIGEN/VERVANGEN

Zie afbeelding 14:

1. Luchtfilterdeksel
2. Luchtfilter
3. Schroef

Houd het luchtfilter schoon. Een vuil luchtfilter kan slechte prestaties veroorzaken en de levensduur van het product verkorten. Gebruik de generator NOOIT zonder luchtfilter.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Draai de vergrendelingsknop naar de ontgrendelde positie.
• Verwijder de onderhoudsafdekking van de motor.
• Verwijder de schroef en het luchtfilterdeksel.
• Verwijder het luchtfilter uit de luchtfilterbehuizing en plaats het in een geschikte reinigingscontainer.Vervang het luchtfilter als het beschadigd is.
  OPMERKING: Het luchtfilter kan bedekt zijn met olie. Gebruik een geschikte container.
• Was het luchtfilter door het filter onder te dompelen in een oplossing van huishoudelijk reinigingsmiddel en warm water. Knijp langzaam in het filter om het grondig te reinigen.
  LET OP
  Draai of scheur het luchtfilter NIET tijdens het reinigen of drogen. Pas alleen een langzame, maar stevige knijpbeweging toe.
• Spoel het luchtfilter af door het onder te dompelen in schoon water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.
  LET OP
  Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of de recyclingfaciliteit.
• Dompel het luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
• Plaats het luchtfilter terug in de luchtfilterbehuizing en installeer het luchtfilterdeksel opnieuw.
• Plaats de onderhoudsafdekking van de motor en draai de vergrendelingsknop in de vergrendelde positie om deze vast te zetten.

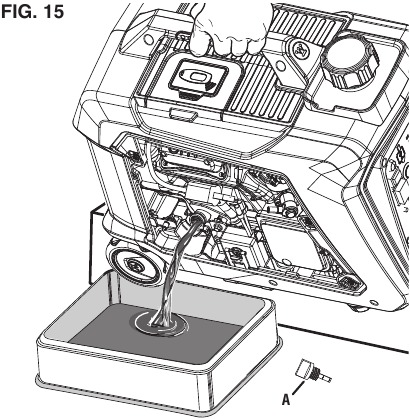

DE MOTOROLIE VERVERSEN

Zie afbeelding 15:

AFB. 15

Voor optimale prestaties dient u de motorolie te verversen volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing). Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.

OPMERKING: Ververs de olie terwijl de motor warm is, maar niet heet. Warme motorolie loopt sneller en grondiger weg dan koel smeermiddel. Contact met heet smeermiddel kan ernstige brandwonden veroorzaken.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Draai de vergrendelingsknop naar de ontgrendelde positie.
• Verwijder de onderhoudsafdekking van de motor.
• Maak het gebied rond de oliepeilstok schoon.
• Draai de oliepeilstok langzaam los en verwijder deze.
• Plaats een olieopvangbak (of een geschikte container) onder het olievul-/aftapgat.
• Kantel de generator om de olie af te tappen.
• Nadat de olie volledig is afgetapt, plaatst u de generator in een rechtopstaande positie.
• Vul de olie bij zoals beschreven in het hoofdstuk Bediening.
• Plaats de oliepeilstok terug en draai hem met de hand vast.
• Maak eventueel gemorste olie schoon.
• Plaats de onderhoudsafdekking van de motor en draai de vergrendelingsknop in de vergrendelde positie om deze vast te zetten.

DE BOUGIE REINIGEN/VERVANGEN

Zie afbeelding 16:

1. Bougie
2. Bougiedop
3. Isolator
4. Elektrode

LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, overslaan of kan voorkomen dat de motor start.

Zorg ervoor dat de bougie schoon is en de juiste opening heeft. Om uw bougie te reinigen of te vervangen:

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Til de onderhoudsklep van de bougie op om toegang te krijgen tot het bougiegebied.
• Verwijder de bougiedop door de bougiedop stevig recht van de motor af te trekken.
• Maak het gebied rond de bougie schoon.
• Verwijder de bougie met de meegeleverde bougiedopsleutel.
  LET OP
  Oefen nooit een zijdelingse belasting uit of verplaats de bougie zijwaarts bij het verwijderen van de bougie.
• Inspecteer de bougie. Vervang deze als de elektroden putten, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
• Meet de elektrodeafstand van de bougie met een draadachtige voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
  Bougieafstand: 0,028–0,031 inch (0,7-0,8 mm)
• Plaats de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
• Plaats de bougiedop en sluit de onderhoudsklep van de bougie.

DE VONKENVANGER REINIGEN

Zie afbeelding 17:

1. Vonkenvanger
2. Scherm
3. Schroeven
4. Beugel

Controleer en reinig de vonkenvanger volgens de cijfers die zijn gespecificeerd in het onderhoudsschema of de motorhandleiding (indien van toepassing). Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder de twee schroeven waarmee de vonkenvangerbeugel is bevestigd.
• Verwijder de beugel, het scherm en de vonkenvanger van de generator.
• Reinig het scherm en de vonkenvanger voorzichtig met een draadborstel.
• Plaats de vonkenvanger, het scherm en de beugel terug. Draai de schroeven stevig vast.

HET LEEGMAKEN VAN DE BRANDSTOFTANK EN DE VLOTTERKAMER VAN DE CARBURATEUR

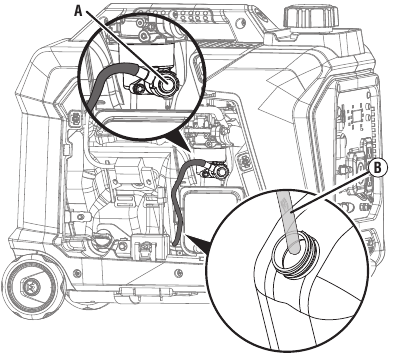

Zie afbeeldingen 18 - 20:

AFB. 18

1. Aftapkraan
2. Aftapslang

1. Benzine UIT

Bewaar benzine ALTIJD in een container die is goedgekeurd voor benzine. Niet-goedgekeurde containers kunnen breken of verslechteren, waardoor benzine of benzinedampen kunnen ontsnappen, wat een ernstig gevaar kan opleveren.

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterkamer leeglopen om te voorkomen dat er gom en vernis in de carburateur ophopen. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.

De vlotterkamer leeg laten lopen:

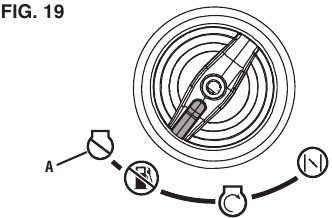

• Zet de motor-/brandstofschakelaar in de stand GASOLINE OFF (benzine uit).
• Verwijder het onderhoudsdeksel van de motor.
• Zoek de aftapkraan aan de onderkant van de vlotterkamer van de carburateur.
• Bevestig een aftapslang op de aftapkraan.
• Plaats het onderste uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
• Draai de aftapkraan tegen de klok in om te openen.
• Sluit de aftapkraan door met de klok mee te draaien wanneer de vlotterkamer leeg is. Plaats het onderhoudsdeksel van de motor terug.

Om de vlotterkamer droog te laten draaien:

• Start de generator zoals eerder beschreven.
• Nadat de motor is gestart, zet u de motor-/brandstofschakelaar in de stand GASOLINE OFF (benzine uit).
• Laat de generator draaien totdat de brandstof in de carburateur op is en de motor stopt.
• Zet de motor-/brandstofschakelaar in de stand OFF (uit)

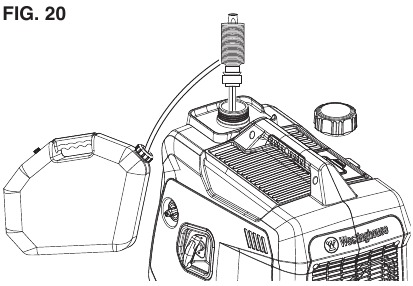

Om de brandstoftank leeg te laten lopen:

LET OP
Om schade aan het apparaat te voorkomen, moet u de motorolie aftappen voordat u de brandstoftank leegmaakt. Zie De motorolie vervangen voor meer informatie.

• Zet de motor-/brandstofschakelaar in de stand OFF (uit)
• Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
• Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
• Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.

OPMERKING: De brandstoftank kan ook worden leeggemaakt met behulp van de aftapschroef en aftapslang van de carburateur, zoals eerder beschreven. Houd de motor-/brandstofschakelaar in de stand OFF (uit) om brandstof uit de tank door de carburateur te laten stromen.

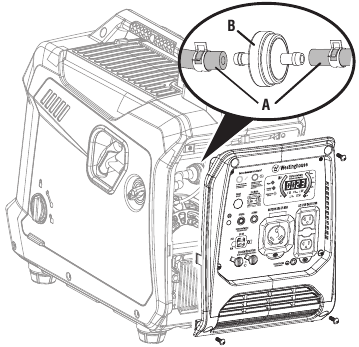

DE BRANDSTOFFILTER VERVANGEN

Zie afbeelding 21:

AFB. 21

1. Brandstofleiding
2. Brandstoffilter

Na verloop van tijd kan de brandstoffilter vuil of verstopt raken. Om het risico op motorstoringen te verminderen, moet u de brandstoffilter vervangen volgens de cijfers die zijn aangegeven in het onderhoudsschema of de motorhandleiding (indien van toepassing).

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Laat de brandstoftank leeglopen zoals eerder beschreven.
• Verwijder de schroeven waarmee het bedieningspaneel is bevestigd.
• Verwijder het bedieningspaneel.
• Zoek de brandstoffilter en noteer de oriëntatie van de filter.
• Knijp met een tang in de brandstofleidingklemmen en schuif de brandstofleidingen van de filter af.
• Installeer de brandstofleidingen op de nieuwe filter. Zorg ervoor dat de brandstoffilter correct is georiënteerd.
• Plaats de bediening terug en draai de schroeven goed vast.

DE KLEPSPELING CONTROLEREN/AFSTELLEN

Zie afbeeldingen 22 - 23:

AFB. 22

1. Kleppendeksel
2. Bout
3. Pakking

1. Stelschroef
2. Contramoer
3. Voelermaat
4. Tuimelaar
5. Klepstang
6. Duwstang

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren wanneer de motor koud is.

• Schakel de generator uit en laat de motor 30 minuten afkoelen.
• Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
• Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
• Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
• Trek aan de starthendel om de motor naar het bovenste dode punt (BDP) te draaien. Kijk door het bougiegat; de zuiger moet zich bovenaan bevinden (beide kleppen zijn gesloten).
• Beide tuimelaars moeten los zitten op het BDP in de compressieslag. Zo niet, draai de motor dan 360°.
• Steek een voelermaat tussen de tuimelaar en de klepstang om de klepspeling te meten.

	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8 – 12 Nm	8 – 12 Nm

• Als een afstelling nodig is, draai dan de contramoer los.
• Schuif de juiste voelermaat tussen de tuimelaar en de klepstang.
• Draai de stelschroef op de duwstang vast om de gespecificeerde speling te verkrijgen.
  OPMERKING: U moet kunnen voelen dat de tuimelaar de voelermaat raakt.
• Houd de stelschroef op zijn plaats en draai de moer vast.
  Koppel: 106 inch-pound (12 Nm)
• Controleer de klepspeling opnieuw.
• Als er geen verdere aanpassingen nodig zijn, voer dan deze procedure uit op de andere klep.
• Plaats na afloop de pakking, het tuimelaardeksel en de bougie terug.

OPSLAG

Schakel het apparaat uit en laat het minimaal 30 minuten afkoelen voordat u het opbergt. Houd het apparaat rechtop. Bewaar de generator niet op zijn kant. Laat de brandstof leeglopen voordat u het apparaat opbergt. Bewaar het apparaat en de brandstof afzonderlijk in goed geventileerde ruimtes, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Fulltime gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper.
2 tot 6 maanden	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Laat de vlotterkamer van de carburateur leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en regionale voorschriften.)
6 maanden of langer	Plaats alle beschermkappen terug op het bedieningspaneel van de generator. Reinig de buitenkant van de generator en verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper. Laat de vlotterkamer van de carburateur en de brandstoftank leeglopen. (Bewaar benzine in een goedgekeurde benzinecontainer of voer het af volgens de plaatselijke en regionale voorschriften.) Doe een eetlepel motorolie in de bougiecilinder. Trek voorzichtig aan de starthendel om de motor langzaam te draaien en het smeermiddel te verdelen. Plaats de bougie terug. Ververs de motorolie.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen op basis van uren of kalender, afhankelijk van wat zich het eerst voordoet. Een frequentere service is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

OPMERKING: Als uw product een aparte motorhandleiding heeft, negeer dan de informatie in deze tabel en volg de instructies in de motorhandleiding.

	Vóór elk gebruik	Na de eerste 25 uur of de eerste maand	Na 50 uur of elke zes maanden	Na 100 uur of elke zes maanden	Na 300 uur of elk jaar
Motorolie controleren	X
Motorolie verversen1		X	X
Luchtfilter reinigen2			X
Vonkenvanger inspecteren/reinigen				X
Bougie inspecteren/reinigen				X
Klepspeling controleren/aanpassen3				X
Bougie vervangen					X
Luchtfilter vervangen					X
Brandstoffilter vervangen				X
1 Ververs de olie elke maand bij zware belasting of hoge temperaturen. 2 Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd. 3 Het wordt aanbevolen om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start, maar valt dan uit	Brandstofniveau is laag of uitgeput.	Tank bijvullen.
	Incorrect motoroliepeil.	Motoroliepeil controleren.
	Vuil luchtfilter.	Het luchtfilter reinigen.
	Vervuilde benzine.	De brandstoftank leegmaken. Bijvullen met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft onvoldoende vermogen	Luchtfilter beperkt.	Luchtfilter reinigen of vervangen.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	De brandstoftank leegmaken. Bijvullen met verse benzine.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor start niet	Geen brandstof.	Tank bijvullen.
	Oude benzine, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	De benzinetank leegmaken. Bijvullen met verse benzine.
	Vuil luchtfilter.	Het luchtfilter reinigen.
	Laag motoroliepeil heeft de generator gestopt.	Als de LOW OIL LED brandt, zet u de motor-/brandstofregelschakelaar in de OFF (uit) stand. Motorolie toevoegen.
	Bougie nat van brandstof (verdronken motor).	Wacht vijf minuten. Zet de motor-/brandstofregelschakelaar in de OFF (uit) stand. Trek de terugslaghendel snel een paar keer over. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	De bougie afstellen of vervangen. Opnieuw installeren.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	CO-sensor verwijderd of gewijzigd.	Terugkeren naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Generator verplaatsen / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert wanneer er belasting wordt toegepast	Vuil luchtfilter.	Het luchtfilter reinigen.
	Generator overbelast.	Sommige apparaten loskoppelen.
	Defecte elektrisch gereedschap of apparaat.	Gereedschap of apparaat vervangen of repareren. Stop en start de motor opnieuw.
	Storing in het brandstofsysteem, storing in de ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF en OVERLOAD LED is ON.	AC-belasting controleren. Stop en start de motor opnieuw.
		De luchtinlaat controleren. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) uitgeschakeld.	AC-belastingen controleren en stroomonderbreker(s) resetten.
	Defecte elektrisch gereedschap of apparaat.	Gereedschap of apparaat vervangen of repareren. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

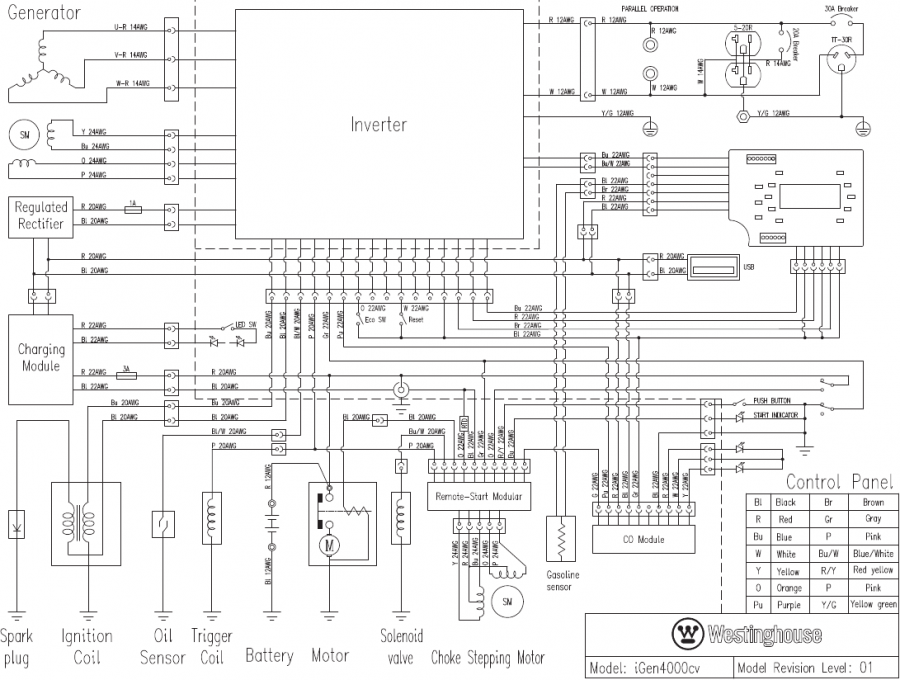

SCHEMATISCHE WEERGAVEN

HEEFT U VRAGEN?
E-mail ons op service@wpowereq.com
of bel 1-855-944-3571

www.WestinghouseOutdoorPower.com

Referenties

• Westinghouse Outdoor Power Equipment | Westinghouse-buitenmaterieel
• http://www.p65warnings.ca.gov
• Garantie registratie | Westinghouse-buitenmaterieel
• http://www.p65warnings.ca.gov/product

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4000cv - Handleiding invertergenerator

Beschikbare talen
