Focusrite RedNet Handleiding

INTRODUCTIE

RedNet is een krachtig, low-latency, digitaal audionetwerksysteem dat speciaal is ontworpen voor muziek-, opnamestudio-, live- en broadcasttoepassingen. Het is gebaseerd op Dante™ van Audinate, een gevestigde audionetwerktechnologie die bekend staat om zijn extreme robuustheid. Dante - en het RedNet-systeem - is in staat om tot 512 kanalen bidirectionele audio (bij een samplefrequentie van 48 kHz) via één Ethernet-verbinding te transporteren. Het aantal kanalen dat beschikbaar is in uw DAW hangt af van de gebruikte hostmethode.
RedNet brengt Dante-technologie naar de studio- en live-industrie als basis van een compleet systeem. RedNet is een reeks van uiterst hoogwaardige analoge en digitale audio-interfaces en componenten die veel meer doen dan uitsluitend uw digitale studio via een Ethernet-netwerk verbinden: ze zullen ook de manier waarop u werkt revolutioneren. Belangrijk is dat Dante niet-propriëtair is; dit betekent dat het zal werken met alle ASIO- of Core Audio-compatibele DAW-software, waaronder Pro Tools, Logic, Cubase en Nuendo.
Als u een muzikant of een technicus bent die momenteel USB- of FireWire-gebaseerde interfaces gebruikt, geeft RedNet u een betrouwbaardere, krachtigere en professionelere systeem-infrastructuur. RedNet is een geweldige oplossing in faciliteiten waar lange kabels nodig zijn en/of waar regelmatig de verschillende ruimtes van een faciliteit opnieuw moeten worden geconfigureerd. Het heeft ook het voordeel dat er slechts een standaard netwerkkabel nodig is om alle I/O door het hele systeem te verbinden, waardoor de installatietijd en de impact op een gebouw worden geminimaliseerd.

OVER DEZE GEBRUIKERSHANDLEIDING

De handleiding biedt een gedetailleerde uitleg van het RedNet-systeem om u te helpen een grondig inzicht te krijgen in de mogelijkheden ervan; dit omvat de installatie en het gebruik van de RedNet PCIe/ PCIeR-kaart, die een centraal onderdeel zal zijn in veel RedNet-systemen. We raden alle gebruikers, inclusief degenen die al ervaring hebben met digitale audionetwerken, aan om de tijd te nemen om deze handleiding door te lezen, zodat u volledig op de hoogte bent van alle mogelijkheden die RedNet en de bijbehorende software te bieden hebben. Als de handleiding niet de informatie biedt die u nodig hebt, raadpleeg dan www.focusrite.com/rednet, die een uitgebreide verzameling veelgestelde technische ondersteuningsvragen bevat.
Let op: deze systeemgebruikershandleiding bevat geen gedetailleerde beschrijving van de verschillende interfaces; een afzonderlijke gebruikershandleiding die specifiek is voor elke interface wordt meegeleverd met elke eenheid, naast de systeemgebruikershandleiding. Veel van de installatie en bediening van een RedNet-systeem draait om het instellen en configureren van het systeem zelf - dit zijn factoren die gemeenschappelijk zijn voor alle RedNet-componenten. De voorbeelden die in deze systeemgebruikershandleiding worden gebruikt, gebruiken noodzakelijkerwijs bepaalde RedNet-eenheden, maar u hoeft zich geen zorgen te maken als uw systeem niet dezelfde eenheden bevat - de werkingsprincipes voor zover het algehele systeemconcept betreft, zijn van toepassing op alle RedNet-hardware.

OVERZICHT

Focusrite RedNet audionetwerken - belangrijkste functies

• Digitaal audionetwerken, speciaal ontwikkeld voor studio's, live en broadcasting.
• Schaalbaar, tot 512 bidirectionele audiokanalen per link (bij 48 kHz)
• Keuze uit diverse analoge en digitale I/O-interfaces
• Ondersteunt zoveel interfaces als nodig
• Kristalheldere audiokwaliteit met lage latency
• Round trip latency van minder dan 3 ms met RedNet PCIe/ PCIeR-kaart
• Gebaseerd op Dante^TM - bewezen betrouwbaarheid en robuustheid
• 24-bits, tot 192 kHz samplefrequentie
• Zeer eenvoudig te configureren
• Afstandsbediening van alle interfaces via de meegeleverde RedNet Control-software
• Ondersteunt elk open DAW-pakket, waaronder ProTools, Logic en Nuendo
• Mac- en Windows-compatibel

REDNET-SYSTEEMCOMPONENTEN

Een RedNet-systeem vereist zowel hardware- als softwarecomponenten. Het RedNet-hardwareassortiment bestaat momenteel uit verschillende modellen I/O-interfaces en een PCIe/ PCIeR digitale audio-interfacekaart die in de hostcomputer van het systeem is geïnstalleerd. Alle I/O-eenheden kunnen worden beschouwd als "Break-Out" (en/of "Break-In") boxen van/naar het netwerk, en zijn allemaal gebouwd in netstroomgevoede 1U- of 2U 19" rackmontagebehuizingen, tenzij anders vermeld.
Er zijn drie software-items voor installatie op de hostcomputer: RedNet Control, Dante
Controller en Dante Virtual Soundcard. Zowel RedNet Control als Dante Controller zijn essentieel voor de werking van het systeem. Dante Virtual Soundcard is een optioneel softwarealternatief voor de RedNet PCIe/ PCIeR-kaart en maakt het mogelijk RedNet-systemen te creëren zonder een speciale computerinterfacekaart.
Systemen gebaseerd op Dante Virtual Soundcard hebben een lagere kanaalcapaciteit en iets slechtere latencyprestaties in vergelijking met systemen die de PCIe/ PCIeR-kaart gebruiken.

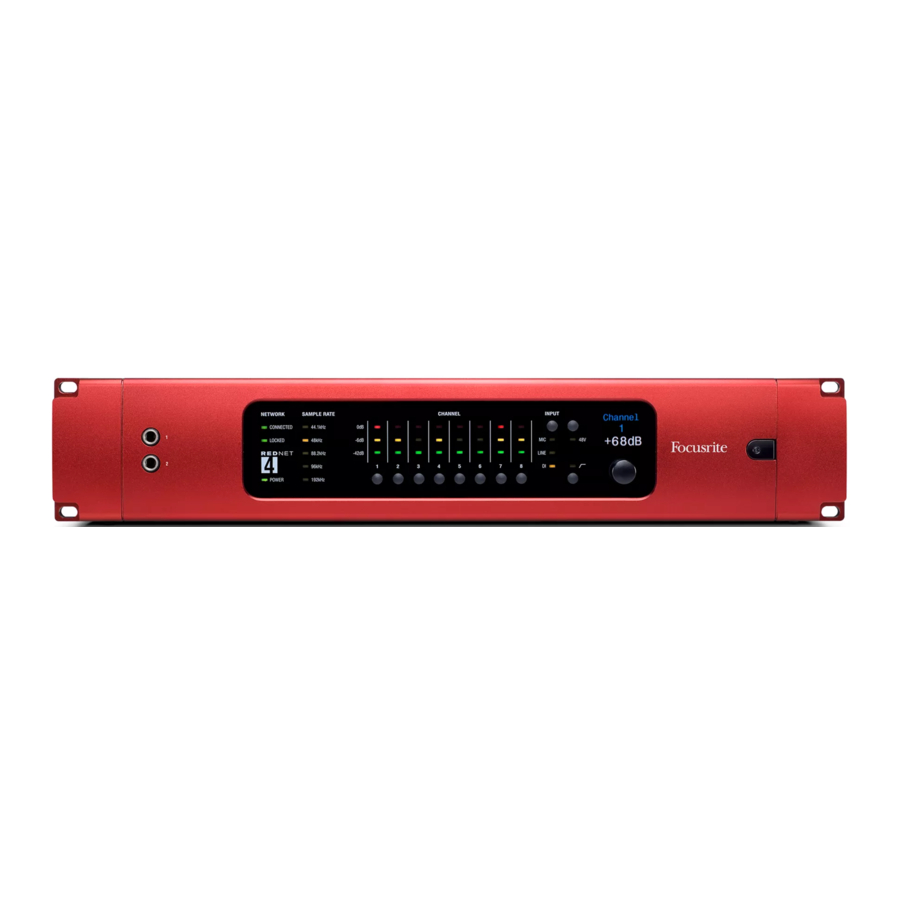

RedNet I/O-interfaces
Er zijn verschillende audio-interfaces beschikbaar voor het RedNet-systeem, waaronder microfoonvoorversterkers, analoge line-level I/O en verschillende interfaces voor digitale protocollen. Ga voor meer informatie naar: www.focusrite.com/rednet
Volledige details van elke RedNet-interface zijn ook te vinden in de gebruikershandleidingen op de RedNet-website.

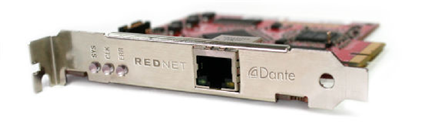

RedNet PCIe/ PCIeR-kaart

De RedNet PCIe/ PCIeR (PCI Express)-kaart is een optionele hardware-interface tussen het Ethernet-netwerk dat de verschillende I/O-eenheden in een RedNet-systeem met elkaar verbindt en de hostcomputer. Wanneer deze is geïnstalleerd in een 4-baans (minimaal) PCIe-kaartslot in een pc, Mac of Thunderbolt-chassis, kunnen maximaal 128 kanalen van/naar de DAW worden verzonden via de ingebouwde Ethernet-poort(en). Een systeemlatency van minder dan 3 ms is mogelijk met de PCIe/ PCIeR-kaart, maar om dit te bereiken, raden we het gebruik van een 16-baans PCIe-kaartslot aan. Houd er ook rekening mee dat de systeemlatency in alle gevallen afhankelijk is van de buffergrootte, samplefrequentie en processorvermogen.
Op de computer waarop de kaart is aangesloten, moet RedNet Control zijn geïnstalleerd. De Ethernet-poort(en) op de PCIe/ PCIeR-kaart moeten via een Gigabit Ethernet-switch met het netwerk worden verbonden en de native Ethernet-poort van de hostcomputer moet worden verbonden met een andere poort op dezelfde switch. In deze opstelling verzorgt de Ethernet-poort van de PCIe/ PCIeR-kaart alle audio en de native poort de besturingsgegevens tussen RedNet Control en de externe RedNet I/O-eenheden.

RedNet Control
RedNet Control is de softwaretoepassing waarmee de gebruiker het RedNet-systeem kan configureren en elk afzonderlijk RedNet I/O-apparaat kan bedienen, ongeacht de fysieke locatie. RedNet Control-versies voor zowel pc als Mac zijn beschikbaar als downloads van de Focusrite-website - zie "RedNet Control installeren".
Alle RedNet-apparaten op het netwerk worden automatisch gedetecteerd door de RedNet Control-software en op het scherm weergegeven, samen met hun verschillende bedieningselementen en instellingen.

Dante Controller
Dante Controller-software is de eigen generieke audio-routingtoepassing van Audinate voor gebruik met
Dante digitale audio-netwerkapparaten. Installatie van Dante Controller is automatisch; het wordt geïnstalleerd als onderdeel van de RedNet Control-software-installatie.

Dante Virtual Soundcard
Dante Virtual Soundcard is een softwarealternatief voor de RedNet PCIe/ PCIeR-kaart. Hiermee kunnen gebruikers die niet de extreem lage latency en het hoge kanaalaantal nodig hebben dat mogelijk is met de RedNet PCIe/ PCIeR-kaart, een RedNet-systeem implementeren. Een maximum van 64 kanalen (in elke richting) is mogelijk, met een typische latency van 7 ms (afhankelijk van de buffergrootte en samplefrequentie).
Dante Virtual Soundcard kan rechtstreeks worden gedownload van www.audinate.com. (Online registratie is vereist.)

RedNet gebruiken met andere Dante-compatibele producten
Omdat RedNet is gebaseerd op het Dante-systeem van Audinate, is het compatibel met Dante-compatibele apparaten van andere fabrikanten. Houd er echter rekening mee dat bij gebruik van RedNet-apparaten met andere Dante-compatibele producten, u mogelijk beperkt bent tot samplefrequenties van 48 of 96 kHz, omdat veel andere apparaten niet het volledige scala aan samplefrequentie-opties ondersteunen dat door RedNet wordt aangeboden.

MINIMALE SYSTEEMEISEN

In het algemeen zullen computers met de volgende besturingssystemen een RedNet-systeem in staat stellen om bevredigende prestaties te leveren (maar zie belangrijke opmerking hieronder):

Mac
Apple Mac met OS X 10.8 (Mountain Lion) of later. Houd er rekening mee dat RedNet niet wordt ondersteund door Mac PPC.
Min. 2 GB RAM
Dual core Intel-processor (Quad core aanbevolen)

PC
PC met Windows 7, Windows 8 of Windows 10 (32- of 64-bits). Houd er rekening mee dat RedNet niet wordt ondersteund door Windows Vista.
Min. 2 GB RAM
Dual Core-processor (Quad core aanbevolen)

Focusrite heeft een aantal specifieke computermodellen geëvalueerd voor gebruik met RedNet-systemen en raadt aan om een van deze te gebruiken als de hoogste systeemprestaties essentieel zijn (d.w.z. de laagste latency bij een maximaal aantal kanalen). Gebruikers dienen www.focusrite.com/rednet te raadplegen voor de meest recente informatie over de specificaties van geschikte computers.

NETWERKVEREISTEN

Het Audinate Dante^TM-protocol waarop RedNet is gebaseerd, gebruikt standaard Ethernet-technologie voor het netwerk. Hoewel RedNet-verkeer kan worden gemengd met andere netwerkgegevens, raden we aan dat voor maximale prestaties het Ethernet-netwerk dat voor RedNet-audio wordt gebruikt, op zichzelf staat en niet voor andere IT-doeleinden wordt gebruikt.
De gebruikte netwerktopologie wordt bepaald door de gebruikersvereisten en de lay-out van het gebouw.
RedNet is compatibel met zowel Cat 6- als Cat 5e-bekabeling, hoewel Cat 6 STP de voorkeur heeft. EtherCON- of standaard RJ45-connectoren met metalen schermen moeten worden gebruikt, waarbij het kabelscherm is verbonden met het connectorscherm.

Gbit-switchvereisten
De switches die in een RedNet-netwerk worden gebruikt, moeten van het 'managed'-type zijn en ontworpen voor gebruik in 1000 Mbps (Gigabit)-systemen. Onbeheerde switches kunnen een correcte RedNet-netwerkconfiguratie verhinderen. Een switch met een interne PSU (d.w.z. die rechtstreeks op het lichtnet moet worden aangesloten) wordt ook aanbevolen; de externe "stekker"-PSU's die bij goedkopere units worden geleverd, kunnen gevoelig zijn voor storingen die hoorbare artefacten in de audio kunnen genereren.
Er zijn talloze merken/modellen Gigabit-switches waarvan is vastgesteld dat ze naar tevredenheid werken met Dante-systemen. Aanbevolen fabrikanten zijn Linksys, Dell, HP en Cisco. We raden ook Power-over-Ethernet (PoE)-geschikte switches aan, die bepaalde RedNet-apparaten van stroom voorzien, zoals de RedNet AM2 (voor meer informatie - zie de RedNet-gebruikershandleidingen).
Houd er rekening mee dat de volgende functies vereist zijn bij het selecteren van een switch voor gebruik met een RedNet-netwerk:

• Gigabit (1000 Mbps) poorten
• Quality of Service (QoS) met 4 wachtrijen
• Diffserv (DSCP) QoS, met strikte prioriteit
• Een managed switch wordt ook aanbevolen om gedetailleerde informatie te verstrekken over de werking van elke netwerkverbinding: poortsnelheid, fouttellers, gebruikt bandbreedte, enz.

Aanvullende informatie over switchvereisten is te vinden op www.focusrite.com/rednet.

Een opmerking over latency
Geen enkel digitaal audiosysteem is "instant"; de term "latency" wordt gebruikt om de tijd uit te drukken waarmee de audio wordt vertraagd bij het doorlopen van het systeem. In de praktijk wordt latency alleen een probleem bij het mixen van signalen van systemen met aanzienlijk verschillende vertragingen. Het Dante-protocol dat door RedNet wordt gebruikt, vertoont een zeer lage latency en u zult geen problemen ondervinden bij normale opnamepraktijken wanneer u het gebruikt voor meerkanaals audiotransport tussen een DAW en bronnen of monitoring.
Met de RedNet PCIe/ PCIeR-kaart in gebruik kan de round-trip latency minder dan 3 ms zijn (afhankelijk van de buffergrootte en samplefrequentie). Als u Dante Virtual Soundcard gebruikt in plaats van de RedNet PCIe/ PCIeR-kaart, is er extra verwerkingstijd vereist door de computer. U zou echter dezelfde orde van grootte van latency moeten bereiken als met een FireWire-interface.
De precieze latency van een bepaald systeem wordt bepaald door een aantal factoren, waaronder de verwerkingssnelheid van de computer, het aantal switches in het netwerk, het merk/model van de gebruikte switch en de netwerktopologie.

INSTALLATIEGIDS

AANSLUITINGEN EN FUNCTIES VAN DE UNIT

RedNet I/O-interfaces
Alle details over de bedieningselementen op het voorpaneel, de indicatoren en de aansluitingen op het achterpaneel van de verschillende RedNet-hardware-interfaces vindt u in de apparaatspecifieke gebruikershandleidingen op de RedNet-website.

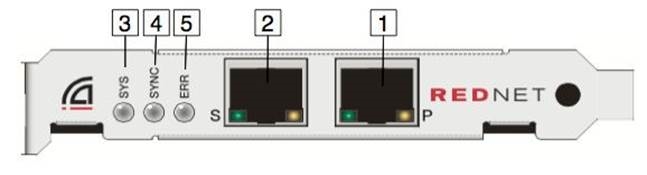

RedNet PCIe/ PCIeR-kaart

1. Primaire netwerkpoort - Sluit deze aan op de Gigabit-netwerkswitch die zich lokaal op de computer bevindt. De poort is de primaire interface voor alle audiokanalen op het RedNet-netwerk. De aansluiting heeft geïntegreerde LED's die oplichten om de verbinding met een actieve netwerkpoort en netwerkactiviteit aan te geven.
2. Secundaire netwerkpoort - Secundaire Dante-netwerkverbinding wanneer twee onafhankelijke Ethernet-verbindingen worden gebruikt (redundant) of een extra poort op een geïntegreerde netwerkswitch op het primaire netwerk (geschakeld)
3. SYS – meerkleurige LED die de Dante-systeemstatus van de kaart aangeeft:
   • Groen – normale werking
   • Oranje – systeemfout
4. CLK – meerkleurige LED die de synchronisatiestatus van de kaart aangeeft:
   • Groen (constant) – bevestigt dat de kaart een Dante PTP-slave is; de kaart synchroniseert met de klok die is ingebed in de inkomende Dante-bitstream
   • Groen (knipperend) – bevestigt dat de kaart een Dante PTP-master is; de kaart is (in Dante Controller) ingesteld om de Dante-klok te genereren die door andere units wordt gebruikt.
   • Oranje – synchronisatiefout
5. ERR – gereserveerd voor toekomstig gebruik.
   OPMERKING: aanvullende LED-displays zijn als volgt:
   • Alle LED's rood – kaart is in failsafe-modus gegaan. Als deze situatie zich voordoet, wordt gebruikers aangeraden contact op te nemen met de klantenservice van Focusrite.
   • Alle LED's knipperen groen – identificatiefunctie is geactiveerd vanuit Dante Controller.
     De RedNet PCIe/ PCIeR-kaart is een standaard PCIe-kaart met enkele breedte die in een leeg kaartsleuf in een PC, Mac of Thunderbolt-chassis past. De gebruikte sleuf moet minimaal "4-lane" zijn, hoewel 16-lane nodig is om maximale prestaties te bereiken. Raadpleeg de moederborddocumentatie van uw computer als u niet zeker bent van de sleufspecificatie.
     De RedNet PCIe/ PCIeR-kaart wordt gevoed door de computer of het chassis waarin deze is geïnstalleerd. Het voldoet aan de PCIe-kaartspanningsstandaard en, op voorwaarde dat de PSU van uw computer normaal werkt, zou u geen problemen met de stroomvoorziening met een computer moeten ondervinden.

AAN DE SLAG

De Getting Started Guide, die bij alle RedNet-apparaten wordt meegeleverd, geeft een kort overzicht van de stappen die u moet nemen om een werkend RedNet-systeem op te zetten. Als u dit nog niet hebt gedaan, raden we u aan dit document nu door te lezen.
Raadpleeg de documentatie die bij uw Gigabit-switch is geleverd. U hebt toegang tot de switchconfiguratie zodra u de switch op de Ethernet-poort van uw computer hebt aangesloten door uw gebruikelijke internetbrowser te openen en het IP-adres (dit staat in de switchdocumentatie) in het URL-veld van de browser in te voeren. De meeste switches zijn voorgeconfigureerd in een geschikte staat voor gebruik met RedNet, maar het is belangrijk om te controleren of QoS (Quality of Service) is ingeschakeld. Deze stap zou eenvoudig moeten zijn, maar als u problemen ondervindt, raadpleeg dan de Answerbase op de Focusrite-website: www.focusrite.com/answerbase.

REDNET HOSTEN

RedNet kan worden 'gehost' (d.w.z. ondersteund door uw systeemcomputer) met of zonder de RedNet
PCIe/ PCIeR-kaart. Focusrite raadt aan om de RedNet PCIe/ PCIeR-kaart te gebruiken om de beste prestaties uit uw RedNet-systeem te halen. Met de kaart heeft uw systeem de laagst mogelijke audiowachttijd en ondersteunt het maximale aantal kanalen. Zie de opmerking hieronder over het gebruik van RedNet met Pro Tools|HD^TM-systemen.
Als u de RedNet PCIe/ PCIeR-kaart niet gebruikt, kan een RedNet-systeem worden gehost op elke compatibele computer met één Ethernet-poort met behulp van de Dante Virtual Soundcard. Dit is een softwaretoepassing die mogelijk www.audinate.com is. Raadpleeg het gedeelte "Using Dante Virtual Soundcard" (De Dante Virtual Soundcard gebruiken) in de gebruikershandleiding.
Met de Dante Virtual Soundcard zijn de systeemprestaties en -capaciteit lager dan bij een systeem dat de RedNet PCIe/ PCIeR-kaart gebruikt. Met Dante Virtual Soundcard is het aantal systeemkanalen bij de gebruikte samplingfrequentie (het maximale aantal beschikbare audiokanalen) de helft van wat haalbaar is met de RedNet PCIe/ PCIeR-kaart. De totale systeemlatentie varieert met de specificatie van de gebruikte hostcomputer, maar is in de meeste gevallen vergelijkbaar met de latentie die wordt ervaren bij het gebruik van Focusrite FireWire-interfaces. Dit is waarschijnlijk meer dan voldoende in de meeste situaties.
Voor meer informatie: www.focusrite.com/rednet
OPMERKING: Pro Tools|HD^TM-gebruikers kunnen een interface maken met een RedNet-systeem met een of meer RedNet 5/ RedNet HD32R HD Bridge. In dit geval fungeert RedNet 5/ RedNet HD32R zelf als de systeemhost en zijn noch een RedNet PCIe/ PCIeR-kaart, noch Dante Virtual Soundcard vereist om het RedNet-systeem te laten werken.

EEN REDNET-SYSTEEM SAMENSTELLEN

Benodigde apparatuur

• Compatibele Mac of Windows PC
• RedNet I/O-interfaces naar behoefte
• Of:
• Een RedNet PCIe/ PCIeR-kaart
• Dante Virtual Soundcard-software
• Maximaal vijf (Pro Tools|HD^TM) of zes (Pro Tools|HDX^TM) RedNet 5/ RedNet HD32R HD Bridges
• Gigabit Ethernet Switch
• Ethernet-kabels:
• Eén kabel tussen elke RedNet-interface en de switch,
• Eén kabel tussen de hostcomputer en de switch, en
• Als een RedNet PCIe/ PCIeR-kaart in gebruik is, nog een kabel tussen de kaart en de switch.
• RedNet Control-software

RedNet Control-software kan worden www.focusrite.com/downloads, nadat het product is geregistreerd met de codes op de Product Registration Card die bij elk RedNet-hardware-item wordt geleverd. Gebruikers wordt aangeraden om daarna regelmatig te controleren of ze de nieuwste versie hebben en deze indien nodig bij te werken.

Technische vereisten
Om software te downloaden (ofwel Dante Virtual Soundcard ofwel de nieuwste versie van RedNet Control), is een internetverbinding vereist.

De RedNet PCIe/ PCIeR-kaart installeren

De computer moet worden losgekoppeld van het elektriciteitsnet voordat u probeert de PCIe-kaart te installeren. Laat de computer afkoelen voordat u met de installatie begint.
Er moeten antistatische voorzorgsmaatregelen worden genomen bij het hanteren van de kaart zodra deze uit de antistatische zak is verwijderd; pak de kaart alleen vast door de randen van de kaart vast te pakken en vermijd het aanraken van de onderdelen.
Plaats de computer op een schoon, vlak oppervlak. Open de computer indien nodig om toegang te krijgen tot de PCIe-kaartsleuven. Installeer de RedNet PCIe/ PCIeR-kaart voorzichtig en zorg ervoor dat deze stevig en veilig op zijn plaats zit. Sluit de computer en sluit de voeding weer aan.

RedNet Control installeren
Alle software die nodig is voor een RedNet-systeem kan worden gedownload van de Focusrite-website, nadat u uw aankoop hebt geregistreerd op www.focusrite.com/register. De Product Registration Card die bij uw RedNet-unit wordt geleverd, bevat een validatiecode die u in het registratiegebied moet invoeren. Deze procedure zorgt ervoor dat u de meest actuele softwareversies hebt.

Ga naar www.focusrite.com/register, en volg de instructies op de kaart om uw product te registreren en RedNet Control en bijbehorende software te downloaden.
Wanneer alle downloads zijn voltooid, installeert u de RedNet Control-toepassing op de gebruikelijke manier. Volg vanaf dit punt alle instructies op het scherm.

Audinate Dante Controller
Deze softwaretoepassing wordt automatisch geïnstalleerd wanneer RedNet Control wordt geïnstalleerd. RedNet-functies kunnen worden bediend vanuit RedNet Control en routings kunnen worden gedefinieerd in Dante Controller.
Dante Controller kan ook www.audinate.com zijn. Registreer u eerst, download en installeer vervolgens.

Uw RedNet-audionetwerk aansluiten
Verwijder alle Ethernet-kabels die op uw computer zijn aangesloten (deze kunnen opnieuw worden aangesloten na het instellen van RedNet - ofwel op de Gbit-switch, ofwel op extra vrije Ethernet-poorten die u op uw computer hebt).
Sluit een vrije Ethernet-poort op uw computer aan op een poort op uw Gbit-switch met een Cat6 Ethernet-kabel. Als u een RedNet PCIe/ PCIeR-kaart hebt geïnstalleerd, sluit u de Ethernet-poort ervan aan op een poort op de Gbit-switch met een tweede Cat 6 Ethernet-kabel.
Sluit de Ethernet-poorten aan de achterkant van elke RedNet I/O-interface in het systeem aan op verdere poorten op de Gbit-switch met Cat 6 Ethernet-kabels.
De aanbevolen volgorde voor het inschakelen van de componenten in een RedNet-systeem is als volgt:

• Schakel de Gbit-switch in;
• Schakel alle RedNet-units op de netwerken één voor één in (het inschakelen duurt ongeveer 40 seconden per unit)
• Start de hostcomputer op.
  Start RedNet Control wanneer uw computer is opgestart.

Audio-instelling in uw DAW met RedNet Control
Welke DAW u ook gebruikt, deze biedt een methode om te selecteren welke RedNet-audiokanaal elk spoor voedt. Raadpleeg de documentatie of Help-bestanden van uw DAW als u hier niet zeker van bent.
De RedNet PCIe/ PCIeR-kaart wordt automatisch gedetecteerd door uw DAW en toegevoegd aan de lijst met beschikbare audiobronnen. Afhankelijk van uw specifieke DAW kan het nodig zijn om deze handmatig te selecteren als het actieve I/O-apparaat; andere systemen kunnen het bij detectie als het standaardapparaat instellen. Vanuit de Audio I/O Setup (de naam verschilt tussen DAW's), kunt u selecteren welk van de 128 ingangskanalen van RedNet de audiobron vormt voor elk gebruikt spoor. Op dezelfde manier kunt u elk spoor routeren naar een van de 128 beschikbare uitgangskanalen. Houd er rekening mee dat u voor het gebruik van RedNet PCIe/ PCIeR met Pro Tools^TM "Pro Tools Mode" (Pro Tools-modus) moet activeren in RedNet Control op alle Windows-systemen.

VOORBEELDEN VAN REDNET-STUDIO-OPSTELLINGEN – REDNET MET EEN DAW

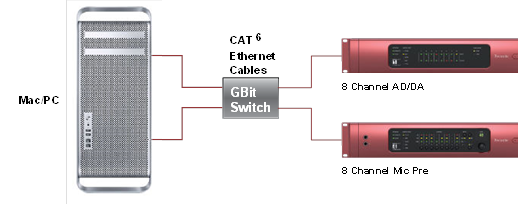

Systeem 1 - Eenvoudige opstelling RedNet 1 en RedNet 4 (microfoon opnemen en afspelen)

Met behulp van een eenvoudig systeem van twee RedNet-units kunnen maximaal 16 bronnen tegelijkertijd worden opgenomen, en maximaal 8 daarvan kunnen via de Focusrite-microfoonvoorversterkers in de RedNet 4. Er kunnen maximaal 8 uitgangen worden gemaakt voor monitoring- of downmixdoeleinden.

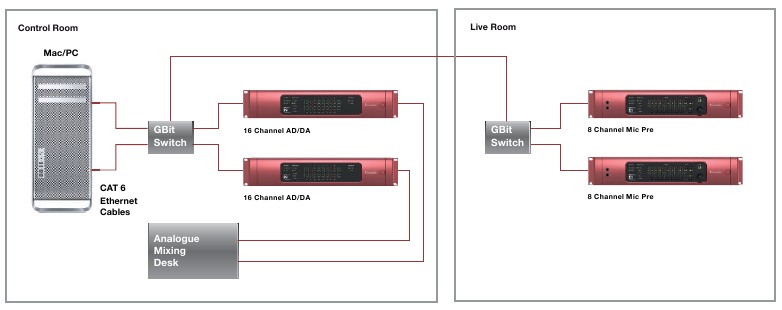

Systeem 2 - Enkele Control Room en Live Room-opstelling (analoog)
2 x RedNet 2 (Control Room) + 2 x RedNet 4 (live room)

Met dit kleine studiosysteem kunnen maximaal 48 bronnen tegelijkertijd worden opgenomen; 16 hiervan kunnen afkomstig zijn van microfoon- of lijnbronnen in de live room, met nog eens 32 van lijnbronnen in de control room via de RedNet 2-units. Er kunnen ook maximaal 32 uitgangen beschikbaar worden gesteld via de uitgangen van de RedNet 2.

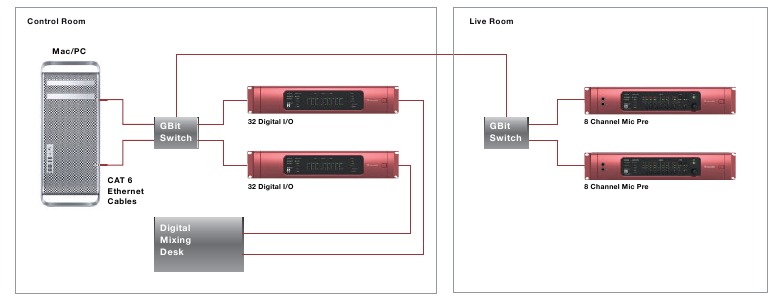

Systeem 3 - Enkele Control Room en Live Room-opstelling (digitaal)
Zoals hierboven, maar RedNet 3 vervangt RedNet 2 in CR voor interface met digitale mixer

Dit zou een geschikt systeem zijn wanneer de gebruikte mengtafel digitaal is in plaats van analoog. RedNet 3 vervangt RedNet 2 in Systeem 2. Dit zou tot 64 digitale ingangen in het systeem bieden via de ADAT-formaat ingangen van RedNet 3. Als er ook analoge bronnen in de control room nodig waren, zou een RedNet 1, 2 of 4 naar behoefte eenvoudig aan het netwerk kunnen worden toegevoegd.

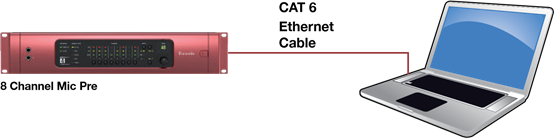

Dante Virtual Soundcard-opstelling Alleen RedNet 4, geen switch, rechtstreeks naar host Ethernet-poort

Dit toont het zeer eenvoudige netwerk dat vereist is als uw systeem geen RedNet PCIe/ PCIeR-kaart bevat. Op de hostcomputer zou in plaats daarvan de Dante Virtual Soundcard zijn geïnstalleerd, en een enkele Cat 6-verbinding tussen RedNet 4 en de aanwezige Ethernet-poort van de host zou voldoende zijn. Dit systeem zou ideaal zijn voor basisopnames van hoge kwaliteit, maar zou vereisen dat monitoring via een versterker/luidsprekersysteem plaatsvindt dat rechtstreeks is aangesloten op de aanwezige audio-uitgang van de hostcomputer.

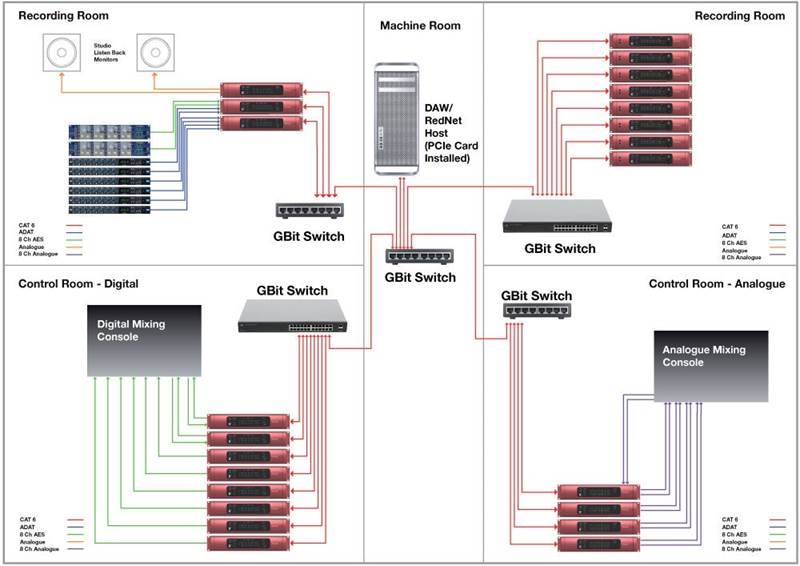

RedNet-audiodistributiesysteem – geen DAW
RedNets 1 – 4 in verschillende kamers, alleen audionetwerken

In dit complexere, gecentraliseerde systeem zouden gebruikers in elke kamer toegang kunnen krijgen tot audiobronnen vanuit elke andere kamer. Elke kamer heeft zijn eigen lokale Ethernet-switch, en elke kamer is op zijn beurt weer aangesloten op een centrale switch in de machinekamer. De hostcomputer – die al dan niet een DAW-platform is – is aangesloten op deze centrale switch.

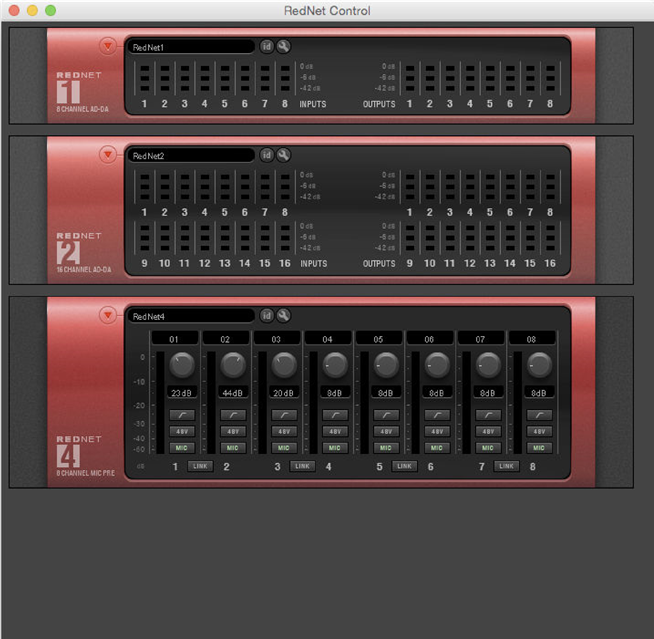

WERKING MET REDNET CONTROL

Wanneer RedNet Control wordt gestart, ondervraagt het het netwerk om te ontdekken welke RedNet-units zijn aangesloten. Dit kan even duren, waarna een reeks virtuele frontpanelen wordt weergegeven. Wanneer RedNet Control voor de eerste keer wordt gestart, zou het scherm er ongeveer zo uit moeten zien als hieronder.

Elke RedNet-unit op het netwerk heeft een bijbehorend virtueel frontpaneel op het scherm, dus de weergave op uw systeem zal waarschijnlijk verschillen van die hierboven, waar het voorbeeld systeem een RedNet 1, 2 en 4 heeft.

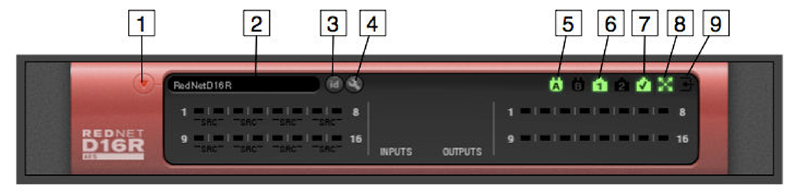

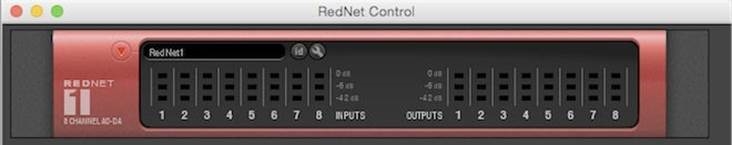

Indeling virtueel paneel

Naast het dupliceren van de bedieningselementen en indicatoren van de fysieke frontpanelen van een apparaat, hebben de virtuele frontpanelen een aantal functies die alle RedNet-types gemeen hebben.

1. Minimaliseer pictogram - Klik hierop om het virtuele frontpaneel tot een nominaal formaat te verkleinen. De bedieningselementen en indicatoren zijn niet langer beschikbaar wanneer het paneel is geminimaliseerd.
2. Unit Name (Naam unit) - Geeft de standaard unitnaam weer. Als u op de naam klikt, kunt u de unit een andere naam geven.
3. ID Icon (ID-pictogram) - Klik hierop om de meter-LED's op het fysieke apparaat te laten knipperen. De LED's knipperen ongeveer 5-10 seconden. Dit is een handige functie als u meerdere units van hetzelfde type hebt. Gebruik deze om een unit te identificeren en geef de unit vervolgens een naam (zie punt 2).
4. Tools Icon (Hulpprogramma's-pictogram) - Als u hierop klikt, wordt een menu geopend met een inhoud die afhankelijk is van het RedNet-apparaattype. Diverse apparaatinstellingen kunnen worden bediend. Meer details vindt u in de RedNet Hardware Manuals.
5. PSU's A & B - Elk licht op als de PSU stroom binnenkrijgt en alle DC-uitgangen aanwezig zijn.
6. Networks (Netwerken) - Elk licht op als er een geldige verbinding beschikbaar is.
7. Locked (Vergrendeld) - Apparaat is succesvol vergrendeld op het netwerk (verandert in een rood kruis als het niet vergrendeld is).
8. Network Master (Netwerk master) - Licht op om aan te geven dat de unit de netwerk master is.
9. External Clock (Externe klok) - Licht op om de status van de externe klok aan te geven (zie de relevante Hardware Manuals voor meer informatie)

Hulpprogrammamenu
Als u met de rechtermuisknop op de meeste gebieden van een RedNet-apparaat in RedNet Control klikt, wordt een pop-upmenu geopend met de volgende opties:

• Get Info (Info ophalen) – opent een venster met systeeminformatie, inclusief firmware- en softwareversies.
• Launch Dante Controller... (Dante Controller starten...) - als u op deze optie klikt, wordt Audinate Dante Controller gestart, of, als Dante Controller al actief is, wordt het venster bovenop RedNet Control geopend. Zie "Dante Controller gebruiken".
• Upgrade Firmware... (Firmware upgraden...) – selecteer deze optie wanneer u een firmware-update van de Focusrite-website hebt gedownload. Een standaard Open (Openen)-venster wordt geopend, zodat u naar het opgeslagen firmware-updatebestand kunt navigeren. Selecteer de bestandsnaam om de upgradeprocedure te starten. Zodra een firmware-upgrade is gestart, verschijnt er een voortgangsbalk. Het is erg belangrijk dat u het upgradeproces niet onderbreekt, hetzij door de computer af te sluiten, hetzij door een unit uit te schakelen, anders loopt u het risico dat de unit permanent beschadigd raakt.

Virtuele frontpanelen per unit
Raadpleeg de afzonderlijke RedNet-interface gebruikershandleidingen voor informatie over de functies en faciliteiten op het scherm die specifiek zijn voor elke unit.

DANTE VIRTUAL SOUNDCARD GEBRUIKEN

Als uw RedNet-systeem gebaseerd is op Dante Virtual Soundcard in plaats van een RedNet PCIe/ PCIeR-kaart, moet u de applicatie downloaden van de Audinate-website, www.audinate.com, en installeren. Elke RedNet I/O-interface wordt geleverd met Dante Virtual Soundcard downloadinstructies en een softwarelicentie. Nadat u uw aankoop bij Focusrite hebt geregistreerd, hebt u toegang tot de activeringscode voor Dante Virtual Soundcard in het gedeelte "My Products" van de Focusrite-website.
Een uitgebreide gebruikershandleiding voor Dante Virtual Soundcard is ook beschikbaar op de Audinate-website. Dante Virtual Soundcard gebruikers wordt aangeraden dit document ook te downloaden en grondig te lezen.
Zodra Dante Virtual Soundcard is geïnstalleerd, werkt uw RedNet-systeem op een vergelijkbare manier als die al is beschreven voor systemen die de RedNet PCIe/ PCIeR-kaart gebruiken. Houd er rekening mee dat RedNet Control nog steeds moet worden geïnstalleerd voor een Dante Virtual Soundcard-gebaseerd systeem. Er zullen geen verschillen zijn in de werking van RedNet Control.
Het fundamentele verschil tussen een Dante Virtual Soundcard-gebaseerd systeem en een RedNet PCIe/ PCIeR-kaartgebaseerd systeem is dat Dante Virtual Soundcard bepaalde beperkingen oplegt aan de maximale mogelijkheden van het systeem. De belangrijkste hiervan zijn:

• Dante Virtual Soundcard ondersteunt tot 64 x 64 audiokanalen bij 44,1/48kHz, 32 x 32 audiokanalen bij 88,2/96kHz en 8 x 8 audiokanalen bij 176,4/192kHz,
• Dante Virtual Soundcard zal een hogere latentie opleggen aan de werking van het systeem, maar is een goed alternatief voor mobiele opnames

BELANGRIJKE OPMERKING: Dante Virtual Soundcard is een product van Audinate Pty Ltd. en is GEEN Focusrite-product. Als zodanig is de variatie op de specificatie en ontwikkeling van het product onderhevig aan veranderingen die buiten de controle van Focusrite vallen.
Potentiële Dante Virtual Soundcard gebruikers wordt aangeraden om eventuele aanvullende informatie op te vragen via www.audinate.com.

DANTE CONTROLLER GEBRUIKEN

Audinate Dante Controller wordt op uw computer geïnstalleerd als onderdeel van de RedNet Control-installatie.
U kunt Dante Controller starten door naar de snelkoppeling te navigeren (in Finder > Applications (Finder > Programma's) op Macs of in All Programs (Alle programma's) in Windows), of door 'Launch Dante Controller...' (Dante Controller starten...) te selecteren in het Utility menu (hulpprogrammamenu) met de rechtermuisknop in RedNet Control.

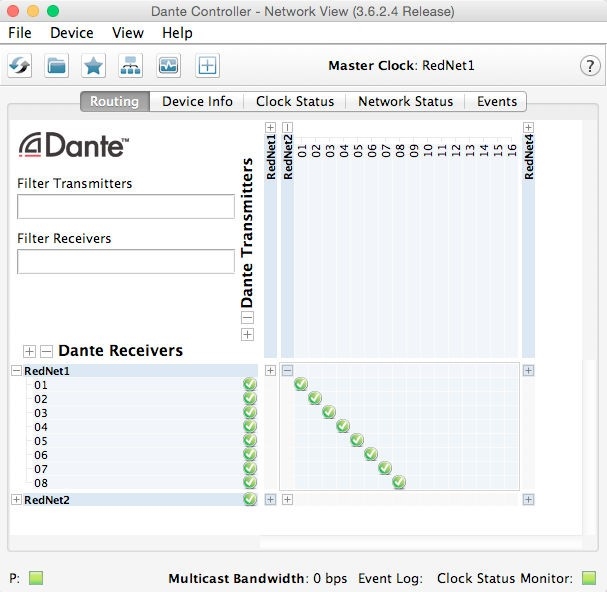

Het Dante Controller-venster heeft vijf tabbladen: Routing, Device Info, Clock Status, Network Status en Events. Op het tabblad Routing (routering) kunnen aangepaste audiorouteringen worden ingesteld.
De routeringspagina is gerangschikt als een matrix, met audio-ingangen horizontaal vermeld ('Dante Transmitters') en audio-uitgangen verticaal vermeld ('Dante Receivers'). Op het '+'-symbool bij elk RedNet-apparaat kan worden geklikt om de volledige set ingangen of uitgangen uit te vouwen; Houd er rekening mee dat in het geval van een interface met alleen ingangen (bijv. RedNet 4), er geen uitgangen worden vermeld. Als u op het '+'-symbool bij de horizontale/verticale titels Dante Transmitters en Dante Receivers klikt, worden alle audio-ingangen en -uitgangen tegelijkertijd uitgevouwen; als u op het '-'-symbool klikt, worden ze samengevouwen. Naast de RedNet-apparaten op het netwerk worden alle 128 ingangen en 128 uitgangen die beschikbaar zijn via de RedNet PCIe/ PCIeR-kaart vermeld.
De matrix geeft grafisch weer hoe de fysieke ingangen en uitgangen op de RedNet-units momenteel zijn toegewezen aan de audiokanalen van de RedNet PCIe/ PCIeR-kaart. Denk aan een eenvoudige situatie waarin een enkele RedNet 1 unit zich op het netwerk bevindt.

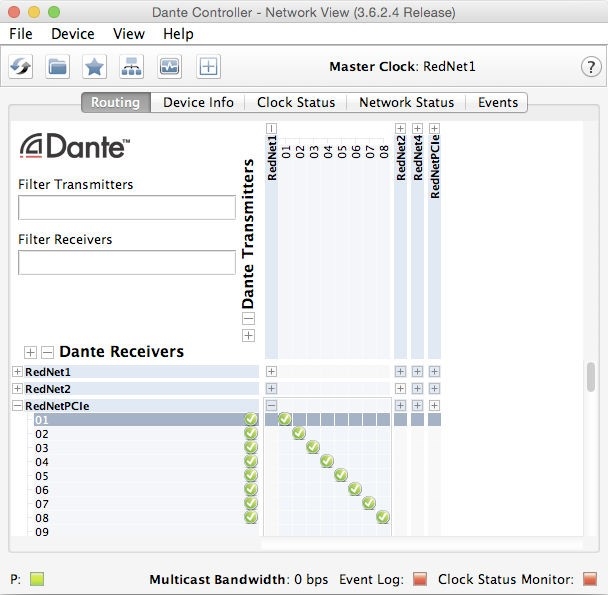

Het uitvouwen van de RedNet PCIe/ PCIeR-kaartingangen (verticale as – Dante Receivers) en de RedNet 1 audio-ingangen (horizontale as – Dante Transmitters) geeft een weergave zoals deze:

U kunt zien dat de Dante Controller bevestigt dat elk van de analoge ingangen 1 tot 8 van de RedNet 1 is toegewezen aan de netwerk ontvangstkanalen 1 tot 8 van de RedNet PCIe/ PCIeR-kaart, door een groen vinkje. Evenzo geeft het uitvouwen van de RedNet PCIe/ PCIeR-kaartuitgangen (horizontale as – Dante Transmitters) en de RedNet 1 audio-uitgangen (verticale as – Dante Receivers) een weergave zoals deze:

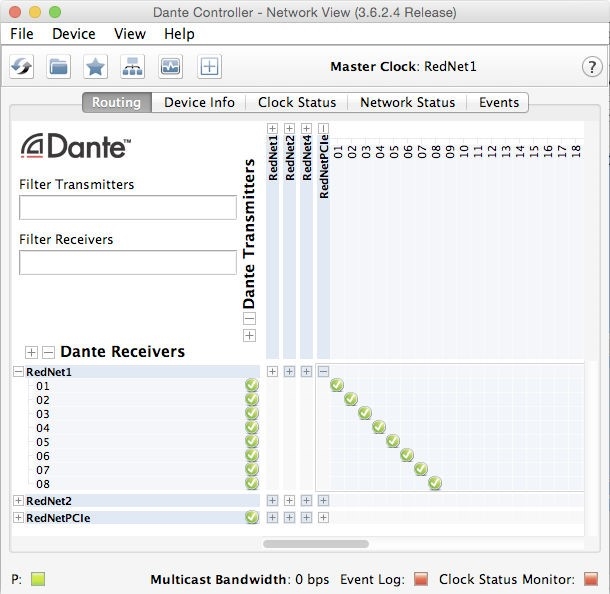

Nogmaals, Dante Controller bevestigt dat elk van de netwerk zendkanalen 1 tot 8 van de RedNet PCIe/ PCIeR-kaart is toegewezen aan de analoge uitgangen 1 tot 8 van RedNet 1.
Dit basis grafische principe strekt zich uit tot alle RedNet-units op het netwerk.

Andere Dante Controller opties
Diverse andere faciliteiten zijn beschikbaar in Dante Controller, die niet specifiek zijn voor het gebruik ervan als het transmissieplatform voor RedNet. Een volledige set Help-bestanden is geïnstalleerd bij de applicatie; Klik op Help > Contents (Help > Inhoud) voor meer informatie.

UW PRODUCT REGISTREREN

Voor technische ondersteuning kunt u uw product registreren op: www.focusrite.com/register

KLANTENONDERSTEUNING

U kunt contact opnemen met de klantenservice van Focusrite via:
E-mail: supportteam@focusrite.com
Telefoon: +44 (0)1494 462246

PROBLEEMOPLOSSING

Als u problemen ondervindt met uw RedNet-systeem, raden we u aan om in eerste instantie onze Support Answerbase te bezoeken op: www.focusrite.com/answerbase

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, vooral niet bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, het statief, de beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Plaats geen open vuur, zoals brandende kaarsen, op het apparaat.
    De apparaatkoppeling wordt gebruikt als het ontkoppelingsapparaat, het ontkoppelingsapparaat moet gemakkelijk bedienbaar blijven.

Gebruik geen beschadigd of gerafeld netsnoer.
Als de stekker van het apparaat een zekering bevat, mag deze alleen worden vervangen door een zekering met een identieke of lagere breekwaarde.
Het apparaat moet worden aangesloten op een stopcontact met een beschermende aardverbinding.

	VERWIJDER DE BEHUIZING (OF ACHTERKANT) NIET OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
	De bliksemschicht met pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
	Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT EN MOGEN ER GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT APPARAAT WORDEN GEPLAATST.

www.focusrite.com

Referenties

• RedNet Interface Range | Focusrite
• Focusrite | Audio Interfaces and Pro Audio Equipment
• Focusrite | Focusrite Downloads
• Please log in | Customer Portal

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Focusrite RedNet Handleiding

Beschikbare talen
