Modern Forms Zephyr FR-W2006 Handleiding

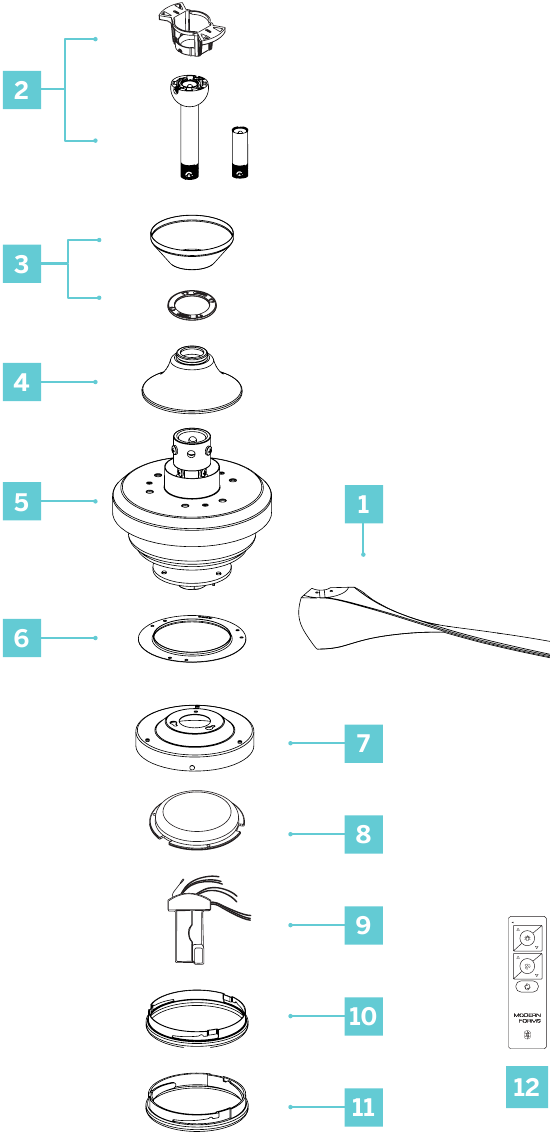

Inhoud van de verpakking

1. Set van 3 bladen
   RPL-F2006-**-BD-**
2. Hangende constructie Montagebeugel Downrod constructie
   RPL-HGR-ASM-** (optioneel voor toepassingen waarbij dichter bij het plafond gemonteerd moet worden)
3. Kap met kapring
   RPL-CAN-OCT-**
4. Koppelingsdeksel
5. Motorconstructie
6. Bladcollectorring
7. Adapterplaat
8. LED-module
   F4IN-120V-R1-30
9. Besturingsontvanger met hardware
   F-R3-2006-***
10. Glazen lampenkap
    RPL-F2006-GLA
11. Lampafdekking
    RPL-F2006-COVER-**
12. Afstandsbediening
    F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan
*** geeft de bladzwaai van de ventilator aan

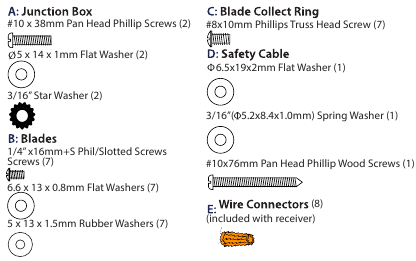

Hardwaretas
RPL-F2006-PARTS

• Onderdeel A
• Onderdeel B
• Onderdeel C
• Onderdeel D
• Onderdeel E

RPL-ZEPHYR-PARTS

Voordat u verpakkingsmateriaal weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze kwijtraken.

Vereiste hulpmiddelen

Hanggewicht: 17 lbs

Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld op de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de gebouwconstructie. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De contactdoos en de draagconstructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen met het label "FOR FAN SUPPORT."
Bevestig de contactdoos rechtstreeks aan de gebouwconstructie.

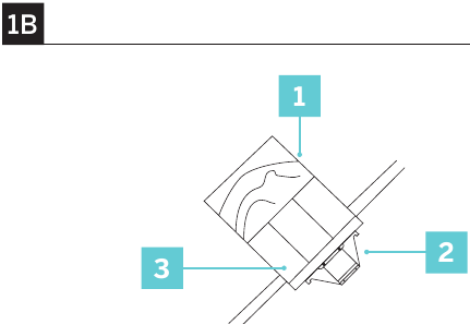

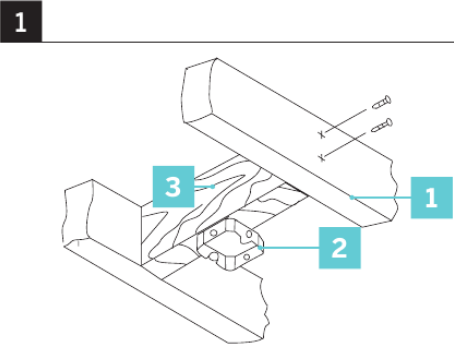

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Steunbeugel
2. Contactdoos
3. Balk

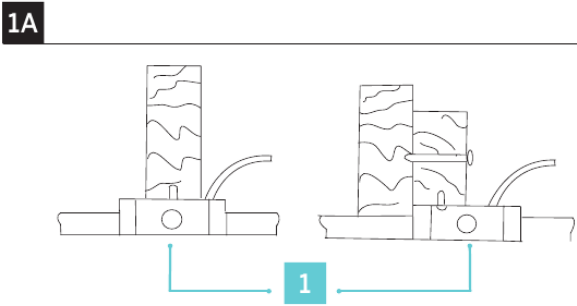

1. Contactdoos

Ondersteuningsplafond max. hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Inbouwcontactdoos

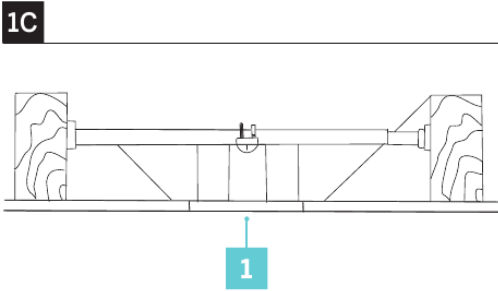

1. Contactdoos

OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met een downrod kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra downrods (apart verkrijgbaar) en de meegeleverde 80" geleidingsdraad.
OPMERKING: De kit voor schuine plafonds (apart verkrijgbaar) is vereist voor toepassingen met schuine plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: Mogelijk hebt u een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Fig. 1B).

De montagebeugel installeren

Vergeet niet om de stroom uit te schakelen bij de stroomonderbreker.
Volg de onderstaande stappen om uw ventilator op de juiste manier op te hangen:

1. Schakel de stroom uit bij de stroomonderbreker naar de ventilatorlocatie.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los.

   1. Montagebeugel
   2. Schroef

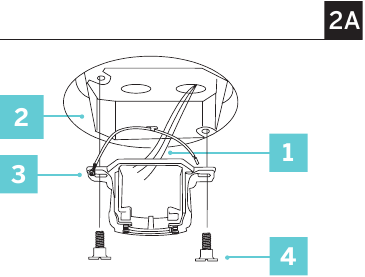

3. Steek de 120-volt voedingskabels door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (Fig. 2A).

   1. 120V-kabels
   2. cUL-gecertificeerde elektrische doos
   3. Montagebeugel
   4. Montageschroeven
      (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (Fig. 2A).

De ventilatorbladen bevestigen

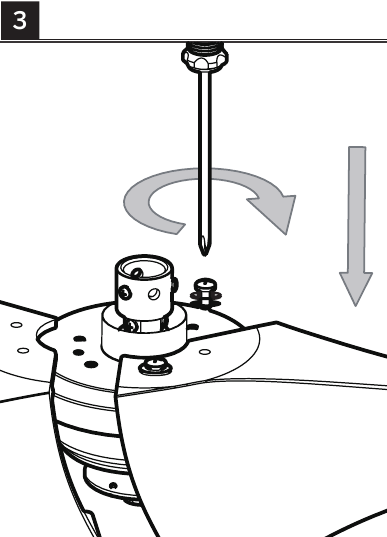

1. Bevestig de ventilatorbladen met de meegeleverde bladschroeven.

   Raadpleeg onderdeel B
   OPMERKING: Rubberen ring moet onder de platte ring worden geïnstalleerd.

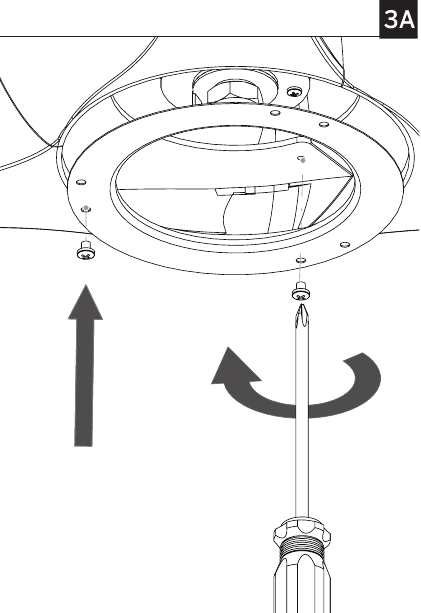

2. Draai de ventilatormotorconstructie om en installeer de bladcollectorring met de meegeleverde schroeven.

   Raadpleeg onderdeel C

De adapterplaat installeren

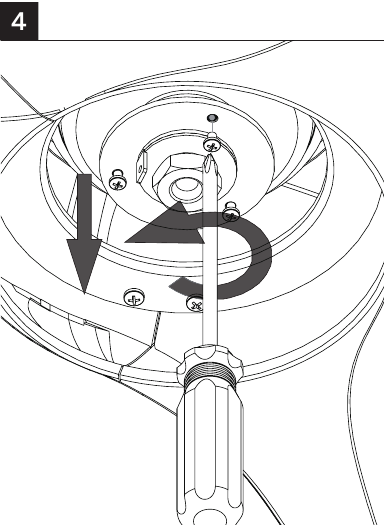

1. Verwijder een van de drie montagplaatschroeven van de montagering en draai de andere twee schroeven los (niet verwijderen).

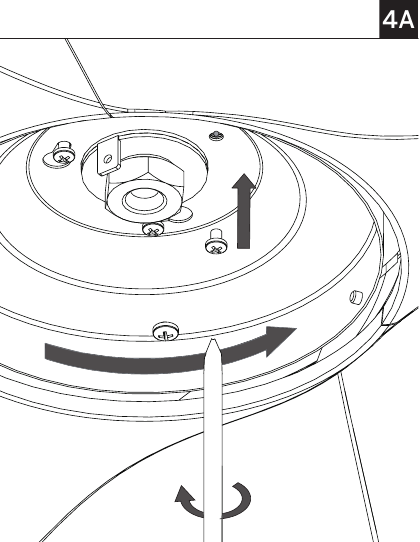

2. Plaats de sleutelgaten in de adapterplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de lichtkitplaat totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten.

3. Draai de twee adapterplaatschroeven die eerder zijn verwijderd stevig vast.

De ventilator ophangen

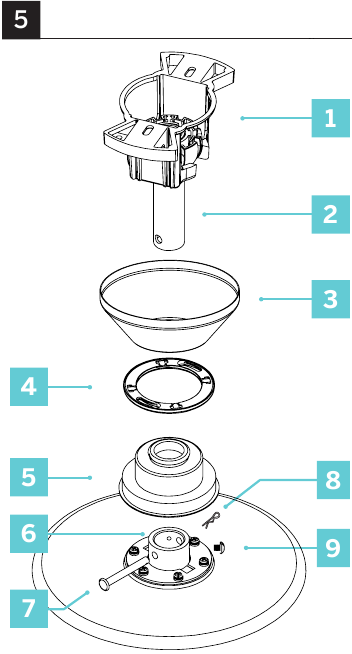

1. Haal de stelschroef eruit die zich in de hangerkogel bevindt, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van de hangerkogel/8-inch downrodconstructie (Fig. 5). Als u de voorkeur geeft, wordt de ventilator ook geleverd met een optionele 4,5-inch downrod voor toepassingen waarbij dichter bij het plafond gemonteerd moet worden.

   1. Hangerkogel/montagebeugel
   2. Downrod
   3. Kap
   4. Kapschroefafdekking
   5. Koppelingsafdekking
   6. Kraag
   7. Splitpen
   8. Gaffelpen
   9. Schroeven
2. Verwijder de gaffelpen en de splitpen en draai de twee kraagschroeven van de motorkraag los (Fig. 5).
3. Voer de motorkabels en veiligheidskabel voorzichtig door de downrod. Draai de downrod in de kraag.
4. Lijn de gaten van de downrod en de kraag uit en steek de splitpen en de gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 5).

Het niet correct installeren van de splitpen en/of het aandraaien van de schroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.

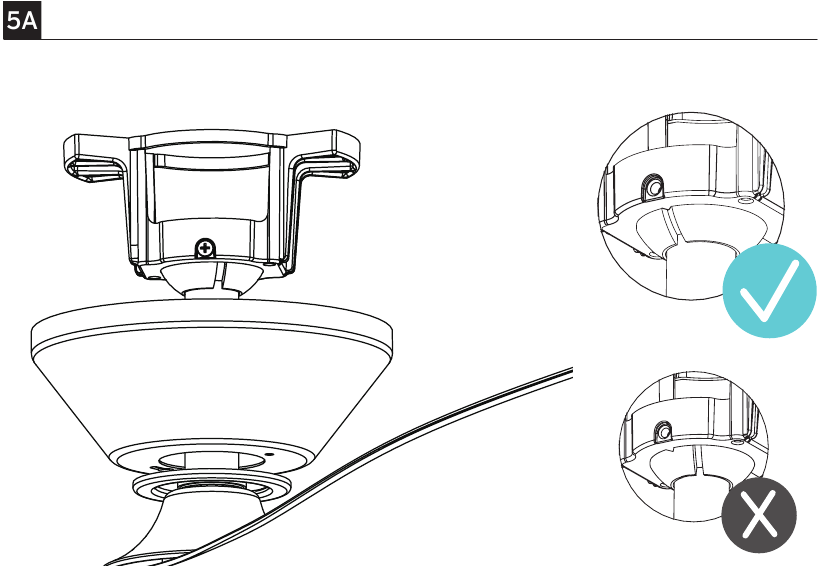

1. Schuif de koppelingsafdekking, de kapschroefafdekking (geverfde kant naar beneden) en de kap (open kant naar boven) op de downrod (Fig. 5A). De koppelingsafdekking gaat helemaal naar de onderkant.

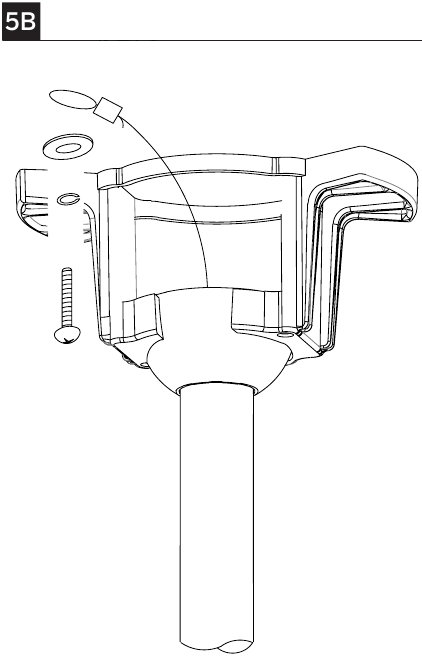

2. Installeer de hangerkogel voorzichtig terug op de downrod en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de kabels niet zijn gedraaid (Fig. 5A).
3. Til de ventilatormotorconstructie voorzichtig omhoog naar de montagebeugel en plaats de hangerkogel in de montagebeugelaansluiting. Zorg ervoor dat het lipje op de montagebeugelaansluiting correct in de groef in de hangerkogel zit (Fig. 5A). Draai de aansluitconstructie totdat de kogel valt en in de hangerbeugelschroef vergrendelt.
4. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen.

   Raadpleeg onderdeel D.

OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilatoren en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als downrodmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driewegkabel (inclusief aarddraad) nodig die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aarddraad. Raadpleeg deel E.

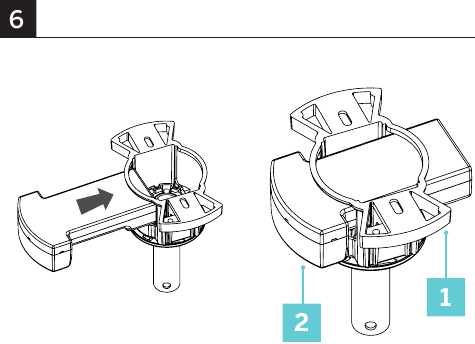

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht.

1. Montagebeugel
2. Ontvanger

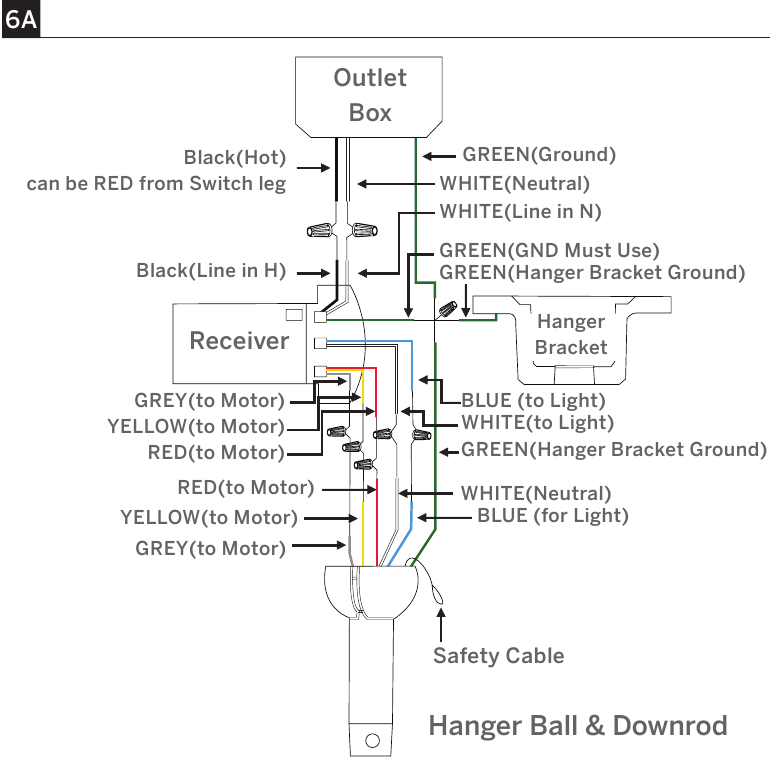

Motor naar ontvanger & ontvanger naar stroomdraden.

1. Sluit de aarddraad van de hangerkogel/verlengbuis, de aarddraad van de montagebeugel en de aarddraad van de ontvanger aan op de aarddraad in de contactdoos.

   Als de aarddraden niet worden aangesloten, kan dit leiden tot een slechte werking van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Zet de plastic draadmoeren vast met elektrische tape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

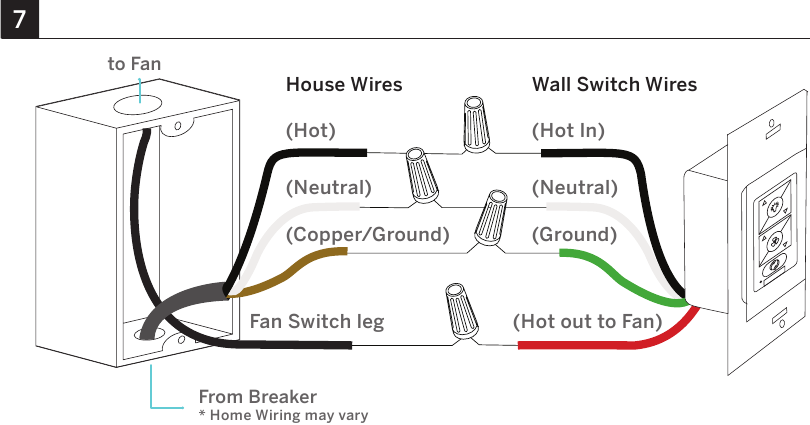

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening Optioneel accessoire niet inbegrepen.
Een Bluetooth-wandbediening kan apart worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" (AARDE) van de wandbediening aan op de koperdraad van de wandcontactdoos die terugvoert naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator.

2. Sluit de zwarte draad gemarkeerd met "LINE IN" (LIJNINGANG) van de wandbediening aan op de zwarte LIJNSPANNING-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker (Afb. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Afb. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Afb. 7).

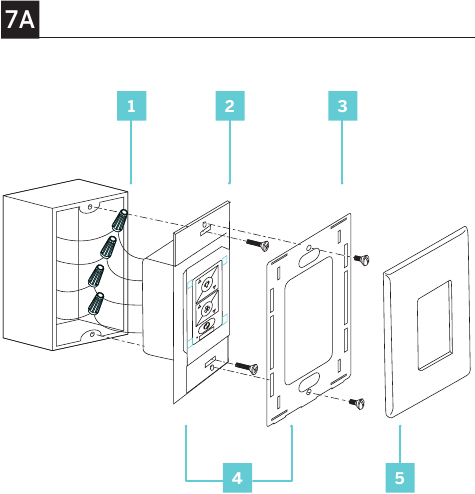

5. Steek de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde wandbedieningsschroeven.

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Afb. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Afb. 7A).

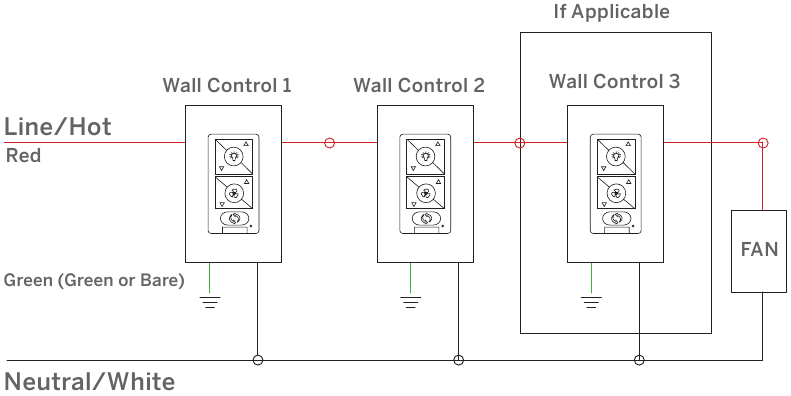

Bedrading voor meerdere locaties

Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

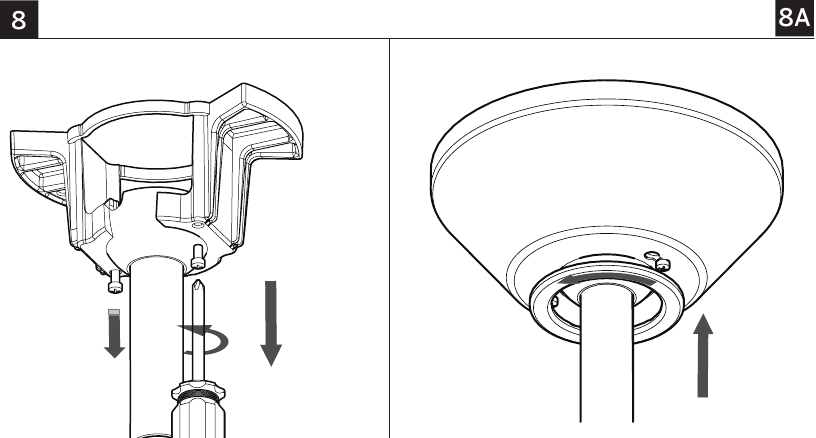

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de baldakijn te vergemakkelijken.
2. Steek de verbindingen netjes in de plafondcontactdoos.
3. Schuif de baldakijn omhoog naar de hangerbeugel en plaats het sleutelgat op de baldakijn over de schroef op de hangerbeugel. Draai de baldakijn totdat deze op de smalle sectie van de sleutelgaten op zijn plaats klikt.

4. Lijn het cirkelvormige gat op de baldakijn uit met het overgebleven gat op de hangerbeugel. Zet vast door de ene schroef die eerder is losgedraaid en de ene die eerder is verwijderd, vast te draaien.
5. Pas de baldakijnschroeven naar behoefte aan totdat de baldakijn en de baldakijnafdekking goed aansluiten.

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerkogel zit voordat u de baldakijn aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade aan de elektrische bedrading veroorzaken.

De LED-verlichtingsmodule installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.
OPMERKING: Als u niet van plan bent om de verlichtingsmodule op dit moment met uw ventilator te installeren, gaat u verder met stap 5.

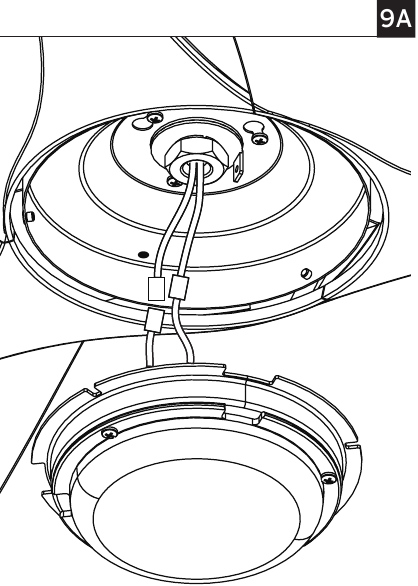

1. Verwijder 3 schroeven van de buitenste rand van de adapterplaat en bewaar deze voor toekomstig gebruik.

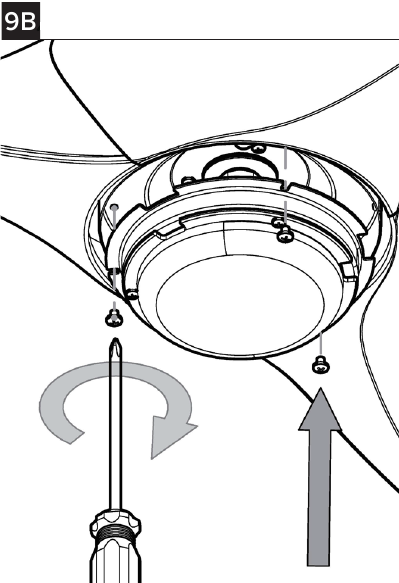

2. Houd de LED-verlichtingsmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de verlichtingsmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module.

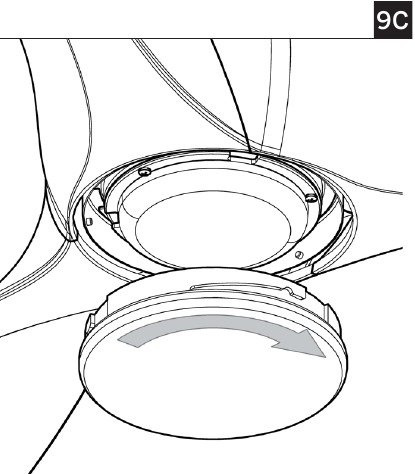

3. Steek de verbindingen netjes in de montageplaat. Plaats de verlichtingsmodule tegen de adapterplaat en zet vast met de 3 eerder verwijderde schroeven.

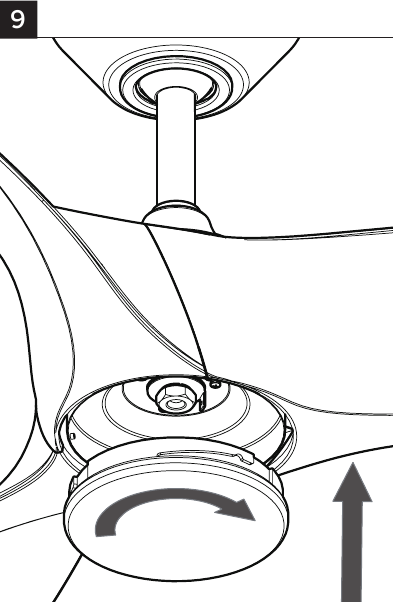

4. Houd de glazen kap omhoog tegen de verlichtingsmodule en zet deze vast aan de ventilator door de glazen kap met de klok mee te draaien totdat deze goed vastzit. Niet te strak aandraaien.

5. Als u de optionele metalen lichtafdekking installeert, zorg er dan voor dat deze goed is vastgedraaid.


OPMERKING: Voeg een metalen lichtafdekking toe als u geen verlichtingsfunctie nodig heeft of de voorkeur geeft aan een andere esthetiek (Afb. 9C).
OPMERKING: Sluit de LED-connector draden niet aan als u de metalen lichtafdekking gebruikt.

De ventilator bedienen

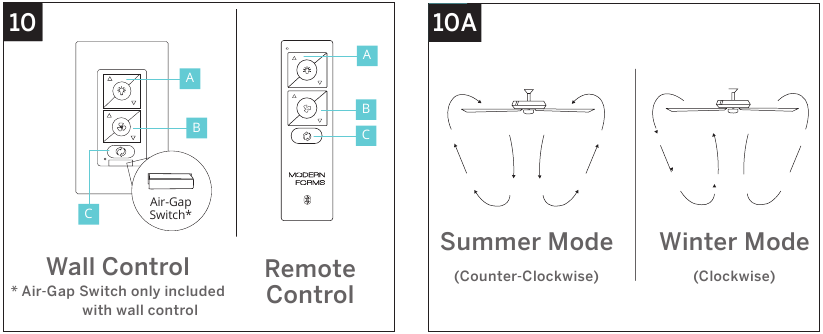

Uw ventilator is aan u geleverd met de meegeleverde bediening die al is gekoppeld aan uw ventilator.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager
3. Seizoen (zomer/winter)

Air-Gap Switch (Luchtspleet-schakelaar): Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtslijn bedienen.

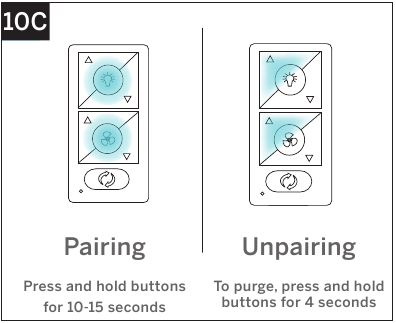

Zie (Afb. 10C) voor koppeling.

OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

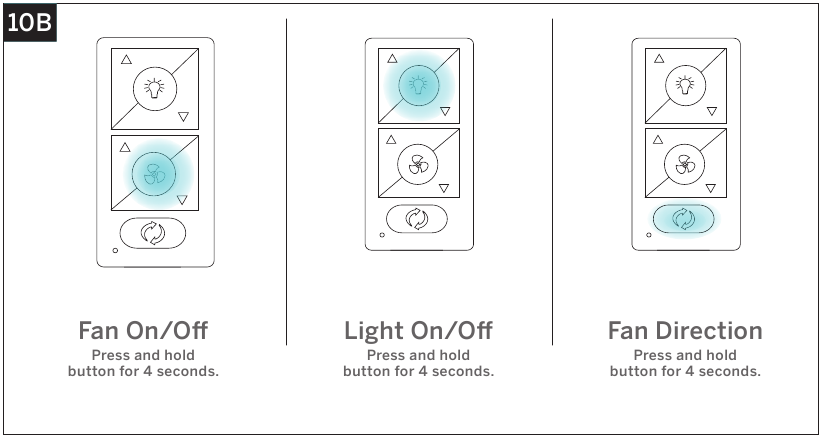

Bediening synchroniseren tussen meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Afb. 10B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus (CCW-rotatie) gezet. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

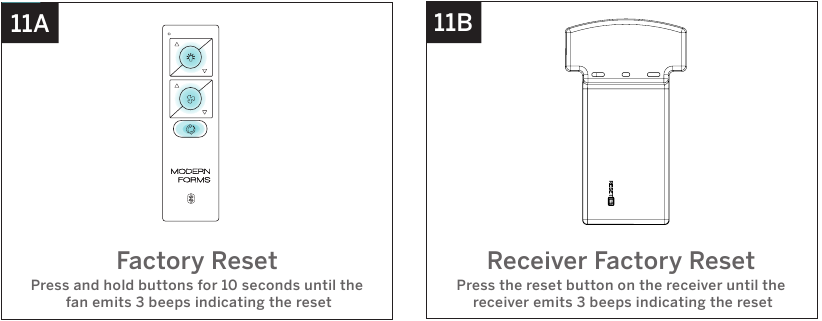

Resetten

Als u wordt geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Afb. 11A) of (Afb. 11B).

OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een Wi-Fi-reset nodig. Raadpleeg Afb. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van winden in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus laat uw ventilator altijd in de zomerrichting draaien.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus inschakelde.

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smart home-systemen die u al in uw bezit hebt, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

Personaliseer uw ervaring

Bluetooth-wandbediening

Dimt het licht tot 1%
AAN/UIT 6 ventilatorsnelheden
Apart verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt het licht tot 1%
AAN/UIT 6 ventilatorsnelheden
F-RCBT-WT Wit

Schuine plafondset

Ontworpen voor gebouwen met steilere schuine plafonds tot 45° of 12/12 helling
XF-SCK

Koppeling

Verbindt twee verlengstangen
XF-I

Verlengstang

XF-12 - 12" Verlengstang
XF-18 - 18" Verlengstang
XF-24 - 24" Verlengstang
XF-36 - 36" Verlengstang
XF-48 - 48" Verlengstang
XF-60 - 60" Verlengstang
XF-72 - 72" Verlengstang

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en vertakkingszekeringen of stroomonderbrekers.
2. Controleer de aansluitingen van de voedingsdraad op de ventilator en de aansluitingen van de schakeldraad in de schakelbehuizingen.

Zorg ervoor dat de stroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in de verlengstang vast.
2. Zorg ervoor dat uw ophangkogelmontage op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn vastgemaakt aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk een langere verlengstang te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard AAN/UIT-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de en knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

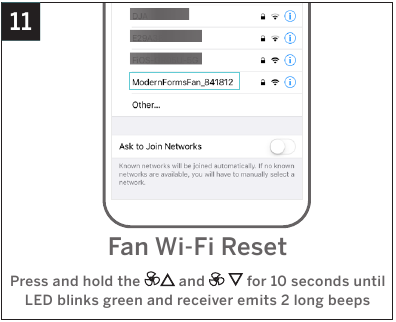

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator biedt geen ondersteuning voor 5 GHz-netwerkverbinding. verbinding.

Mijn ventilator is er niet in geslaagd om lid te worden van het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant gespecificeerde bereik bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is opnieuw opstarten en hoe start ik mijn ventilator opnieuw op?
Opnieuw opstarten is het tijdelijk verwijderen van de stroombron van uw ventilator. Als de ventilator van stroom wordt voorzien via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is bedraad via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de luchtspleetschakelaar op uw wandbediening eruit, wacht u 10 seconden en plaatst u deze opnieuw.

Wat is Adaptive Learning?
Adaptive learning is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is Breeze Mode?
Breeze Mode bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan de meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?
Een fabrieksreset is een herstel van de originele instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de knoppen voor ventilatorschakelaar, lichtschakelaar en seizoenschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: u moet uw afstandsbedieningen of wandbedieningen opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset zal de ventilator ook loskoppelen van uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met de Modern Forms Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorspecialisten.

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Natte locatie-vermelding volgens de strengste UL/cUL-veiligheidsvoorschriften. Afgewerkt en beoordeeld voor gebruik binnen en buiten
	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet voldoen aan de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkend elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, wees voorzichtig bij het werken rond of schoonmaken van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingen.
Nadat u elektrische aansluitingen hebt gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden aangedraaid waar nodig vóór installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die zijn aangewezen voor gebruik met dit product door Modern Forms. Vervanging van onderdelen of accessoires die niet zijn aangewezen voor gebruik met dit product door Modern Forms kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms-app of Wi-Fi Touch Panel Wall Control (niet inbegrepen).

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot geluid of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Bedien de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan geluid en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de contactdoos en de ondersteuningsconstructie stevig worden gemonteerd en in staat zijn om betrouwbaar minimaal 15,9 kg te dragen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het hoofdstuk "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkend elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Algemene vragen

Lees voor alle vragen over uw plafondventilator alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u onze getrainde technische medewerkers bellen op:
1-866-810-6615 optie 0
MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Voor een snelle service houdt u de volgende informatie bij de hand wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Zephyr FR-W2006 Handleiding

Beschikbare talen
