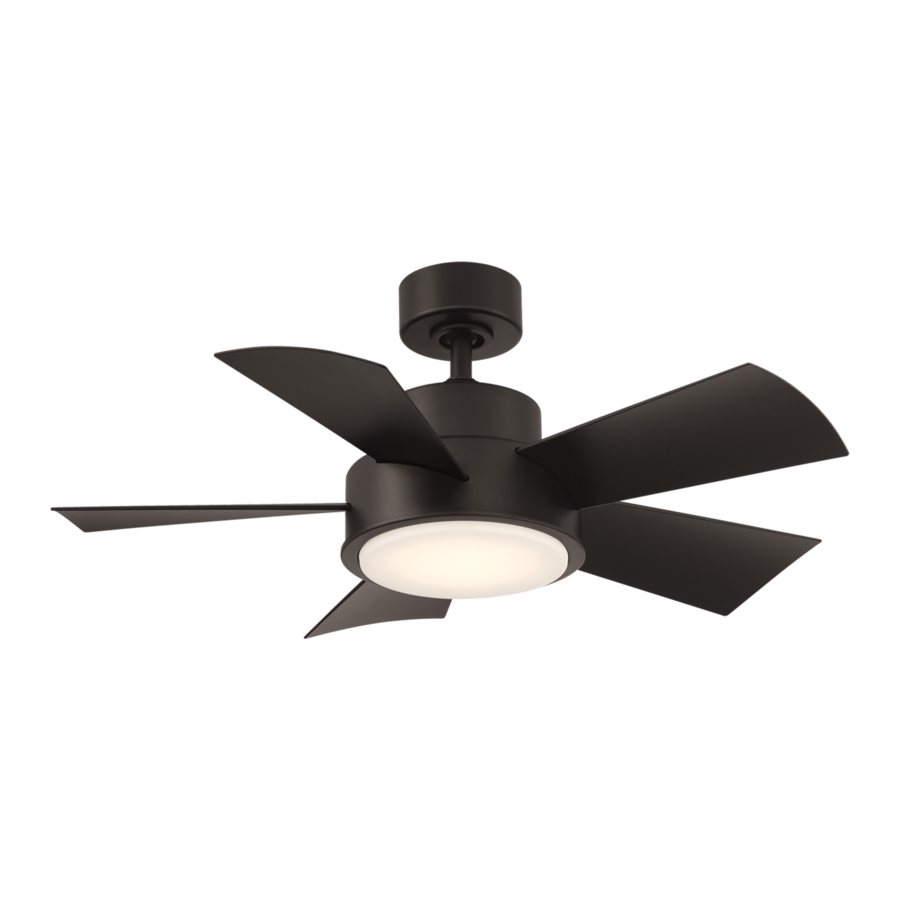

Modern Forms Vox FR-W1802 Handleiding

Word slim

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

Natte locatie-vermeld volgens de strengste UL/cUL-veiligheidsvoorschriften. Afgewerkt en beoordeeld voor gebruik binnen en buiten

Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening

Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

Bluetooth-afstandsbediening
Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Bluetooth-wandbediening
Dimt het licht tot 1% AAN/UIT
6 ventilatorsnelheden I Afzonderlijk verkrijgbaar
F-WCBT-WT Wit

Benodigde gereedschappen

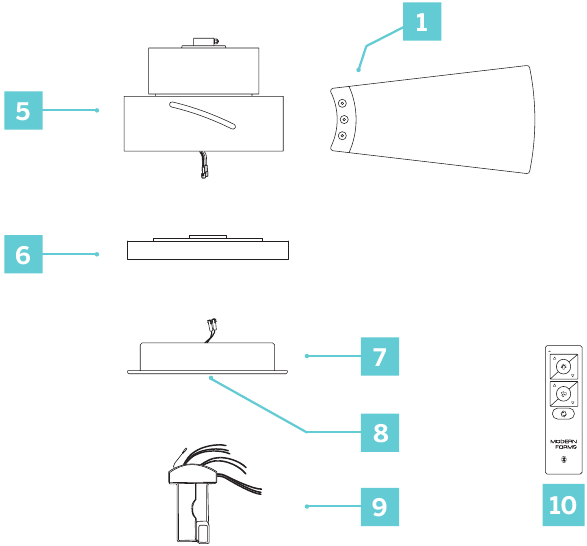

Inhoud van de verpakking

1. Bladenset van 5
   RPL-F1802-**-BD-**
2. Montagebeugel verlengstukconstructie
   RPL-HGR-ASM-**
3. Luifel & Luifelring
   RPL-CAN-CYL-**
4. Koppelingsafdekking
   RPL-COU-CVR-**
5. Motorbehuizing
6. Adapterplaat
7. Lichtmodule
   F6IN-120V-R1-30
8. Glazen kap
   RPL-F1802-GLA
9. Bedieningsontvanger met hardware (***)
   F-R3-1802-0**
10. Afstandsbediening met wandhouder
    F-RCBT-WT

**geeft de afwerkingscode van de ventilator aan
*** geeft de bladzwaai van de ventilator aan

Hardwaretas
RPL-F1802-PARTS

• Veiligheidskabel
  Ø14xØ6mm platte ring (1)
• 5/32" veerringen (2)
• Veiligheidskabel 5,4 mm
  Veerring (1)
  Ø10xØ4mm platte ringen (2)
• Bladschroeven 3/16" x 15 mm
  Bladschroeven (16)
• Machineschroeven 8 x 3/4"
  Machineschroeven (2)
• Zelfborende schroeven
  12 x 11W x 2L Phillips
  Zelfborende schroeven (1)

Voordat u verpakkingsmaterialen weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan

Hangend gewicht: 20 lbs.

Noteer de MAC-ID op de ontvanger en bewaar deze op een veilige plaats.

Montage opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen gemarkeerd met "FOR FAN SUPPORT."

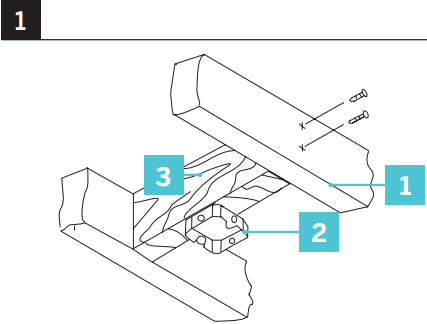

1. Steunbeugel
2. Contactdoos
3. Balk

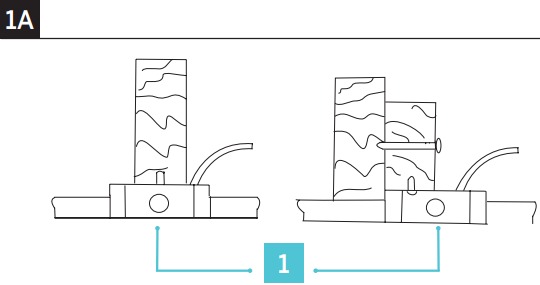

1. Contactdoos

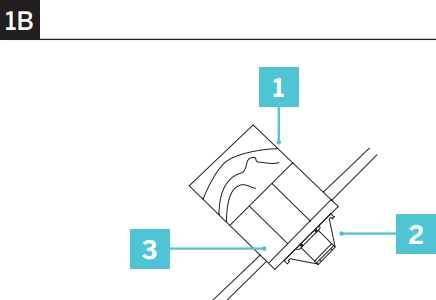

Steun plafond max. hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

1. Contactdoos

Bevestig de contactdoos rechtstreeks aan de bouwconstructie.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

OPMERKING: Om uw ventilator op te hangen waar een bestaande armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met verlengstuk kunnen worden opgehangen tot een maximale aanbevolen lengte van 72" met behulp van extra verlengstukken (apart verkrijgbaar) en de meegeleverde 80" draad.
OPMERKING: De kit voor schuine plafonds (apart verkrijgbaar) is vereist voor toepassingen op schuine plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: U heeft mogelijk een langere verlengstuk nodig om de juiste bladafstand te behouden bij installatie op een steil, schuin plafond (Fig. 1B).
OPMERKING: Zorg er voor natte locaties voor dat de afzonderlijke houten balk minstens 1 inch breder is dan de luifel van de ventilator voor montage.

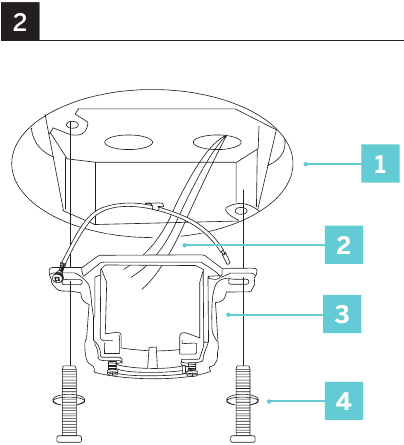

De montagebeugel installeren

Vergeet niet de stroom uit te schakelen bij de stroomonderbreker.

1. Elektriciteitsdoos
2. Draden
3. Montagebeugel
4. Schroeven

Zie Fig. 2

1. Verwijder 1 stelschroef van de montagebeugel en leg deze opzij voor gebruik bij het voltooien van de installatie.
2. Voer de toevoerdraden door de montagebeugel en bevestig deze aan de contactdoos.
3. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd.

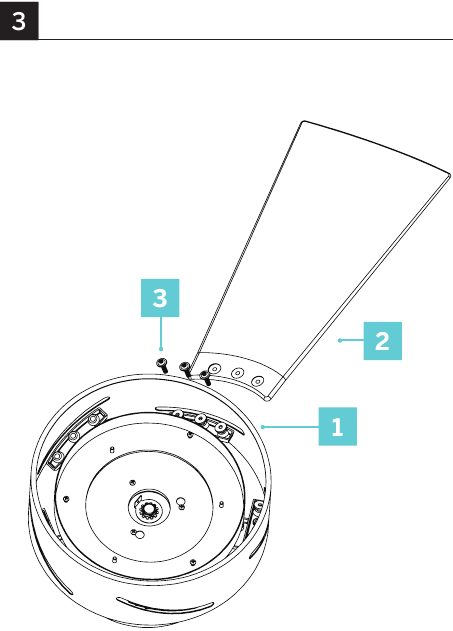

Het blad bevestigen

1. Sleuf
2. Blad
3. Schroeven

Zie Fig. 3

1. Plaats het blad op de motor en bevestig het met de bladbevestiging, schroeven en ringen.
2. Steek de bladen in de sleuven en lijn ze uit met de motorassemblagegaten.
3. Bevestig de bladen met bladaansluitschroeven & ringen.

De unit ophangen

Het niet correct installeren van de splitpen en/of het niet vastdraaien van de stelschroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.
OPMERKING: Zorg ervoor dat alle schroeven zijn vastgedraaid en dat de draden niet zijn gedraaid.

1. Verwijder de schroef van de hangerbal. Verwijder de hangerbal en de kruispen (Fig. 4).

2. Maak 2 schroeven, de gaffelpen en de splitpen los (Fig. 4).
3. Schuif de koppelingsafdekking, de luifel schroefafdekking (geverfde kant naar beneden) en de luifel (open kant omhoog) op de verlengstuk. Koppelingsafdekking gaat helemaal naar de bodem. Installeer de hangerbal opnieuw op de verlengstuk (Fig. 4A).

   1. Veiligheidskabel
   2. Schroeven (2)
   3. Splitpen
   4. Motordraden
   5. Verlengstuk
   6. Kraag
   7. Gaffelpen

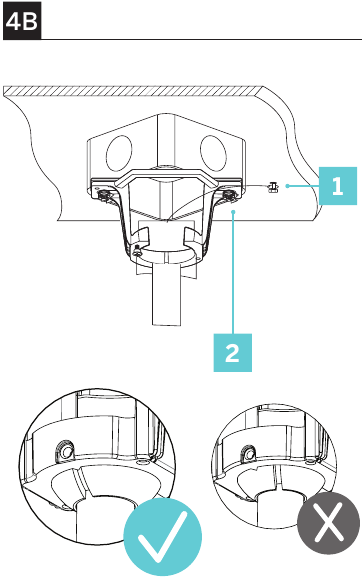

4. Plaats alles in de montagebeugel. Draai totdat de bal valt en vergrendelt in de schroef van de hangerbeugel (Fig. 4B)

   1. Houtschroef
   2. Veiligheidskabel
5. Bevestig de veiligheidskabel in de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 4C).


OPMERKING: Veiligheidskabel is vereist voor alle plafondventilatorinstallaties in Canada. Veiligheidskabel is vereist voor de installatie van plafondventilatoren en verlichting (combo) van meer dan 35 lbs. in zowel vlakke als verlengstukmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.

1. Montagebeugel
2. Ontvanger

Steek de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 5).

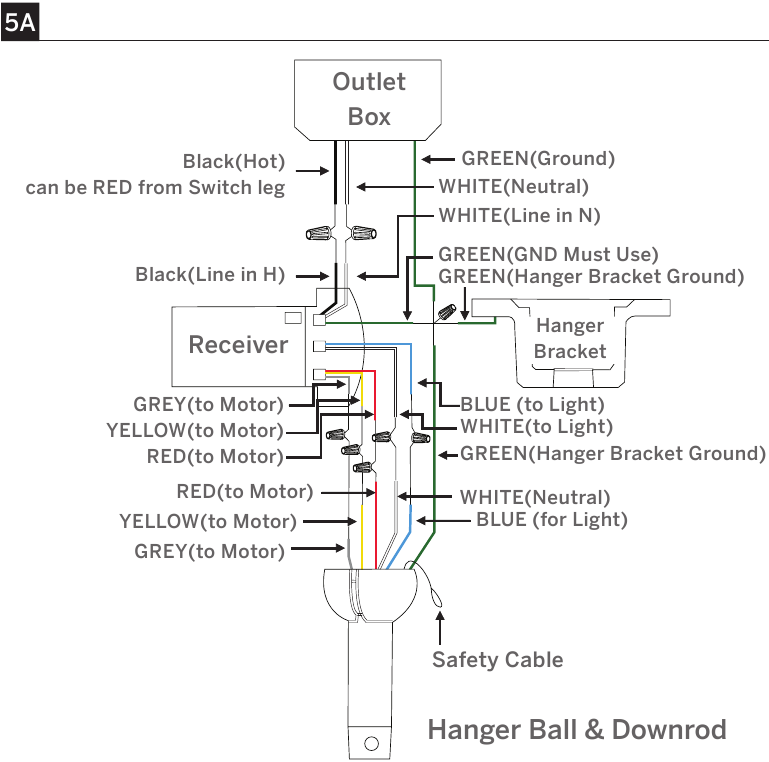

Motor naar ontvanger & Ontvanger naar huisvoedingsdraden (Fig. 5A).

1. Sluit de aardingsdraad van de hangerbal/verlengstukconstructie, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

Het niet aansluiten van aardingsdraden kan leiden tot een slechte ventilatorbedieningsfunctionaliteit.

2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Bevestig de plastic draadmoeren met elektrische tape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

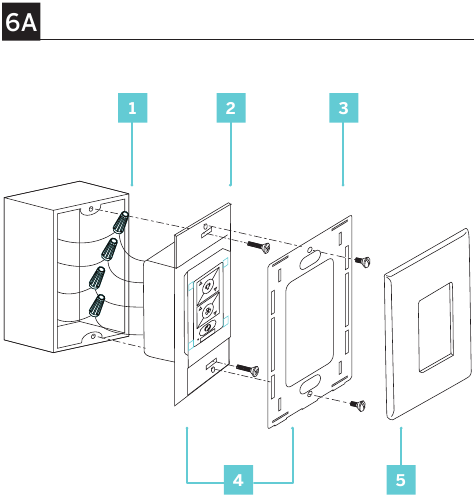

De optionele wandbediening installeren

1. Wandcontactdoos
2. Wandbediening
3. Wandmontageplaat
4. Schroeven voor montageplaat
5. Wandplaat

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugvoert naar de stroomonderbreker – belangrijk voor een goede ventilatorfunctie (Fig. 6).
2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker (Fig. 6).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die omhoog naar de ventilator voert (Fig. 6).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Bevestig de wandbediening met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 6A).
6. Bevestig de wandmontageplaat over de wandschakelaar en bevestig deze met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 6A).

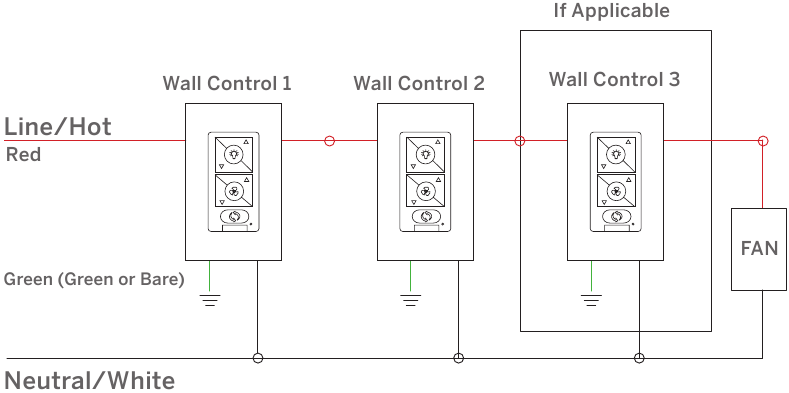

Meerpuntsbedrading
Koppel elk van de wandbedieningen afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie. Zie "De unit bedienen".

De installatie voltooien

1. Zet de draadconnectoren vast met de meegeleverde draadbinders.
2. Installeer de luifel op de montagebeugel met de schroef die is verwijderd in het gedeelte "De montagebeugel installeren".
3. Installeer de luifel schroefring zoals afgebeeld (Fig. 7).

   1. Contactdoos
   2. Hangerbeugel
   3. Schroeven
   4. Luifel
   5. Luifel schroefafdekking

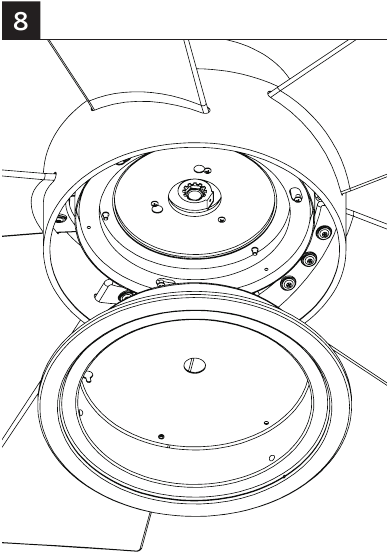

De lichtmodule installeren

1. Verwijder 1 van de 3 schroeven en draai de andere los (niet verwijderen).
2. Schroef de eerder verwijderde schroef erin en draai de andere vast om de adapterplaat te installeren (Fig. 8).

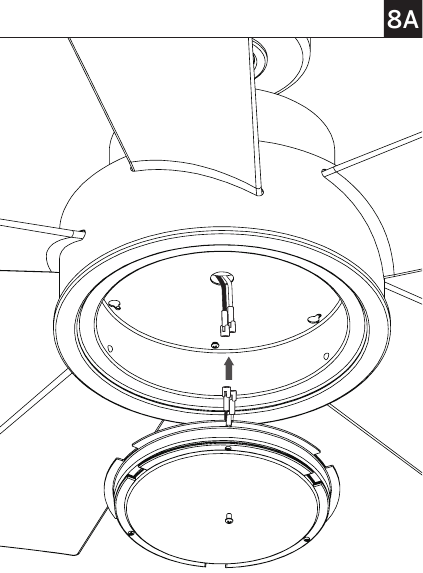

3. Sluit de LED-draden van de motorassemblage aan op de lichtmodule. Blauwe draad van de ventilator op de blauwe draad van de LED-module en de witte draad van de ventilator op de witte draad van de LED-module.
4. Verwijder de 3 schroeven van de buitenste perimiter van de adapterplaat.
5. Bevestig de lichtmodule met de 3 schroeven aan de adapterplaat (Fig. 8A).

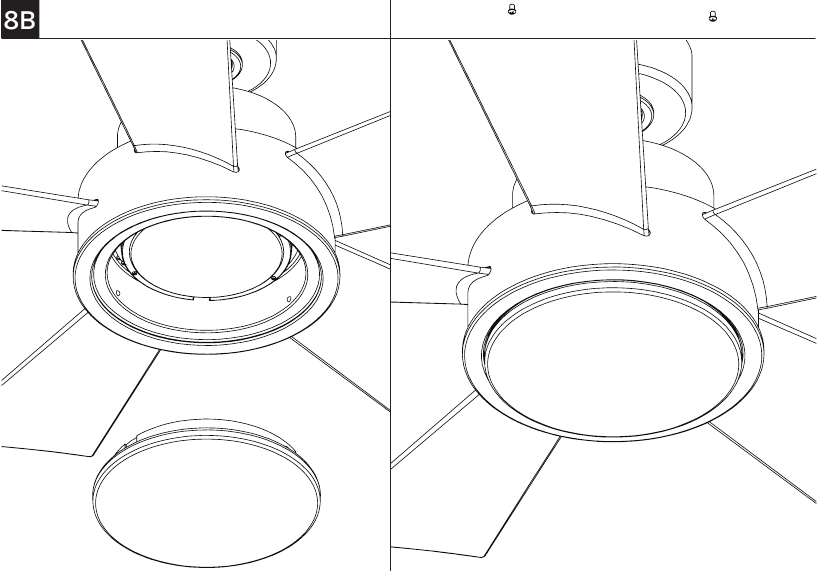

6. Installeer de glazen kap zonder te vast te draaien (Fig. 8B).

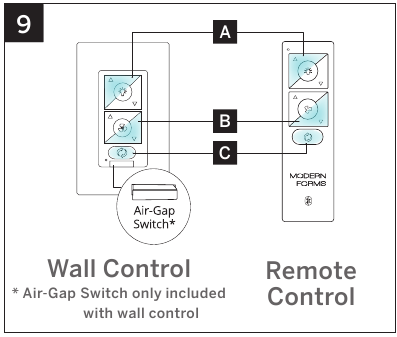

De eenheid bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al is gekoppeld aan uw ventilator. Zie Afb. 9

1. Licht aan/uit, helderder/dimmen
2. Ventilator aan/uit, snelheid omhoog/omlaag

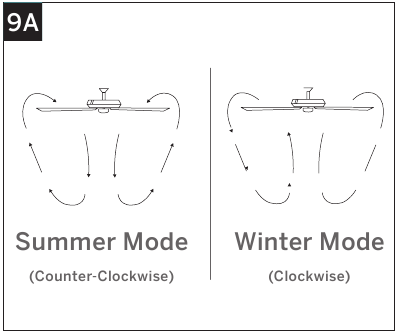

3. Seizoen (zomer/winter) (Afb. 9A)


Air-Gap-schakelaar: trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).

OPMERKING: uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimum-/maximumsnelheidsniveau heeft bereikt, klinkt er een dubbele pieptoon.

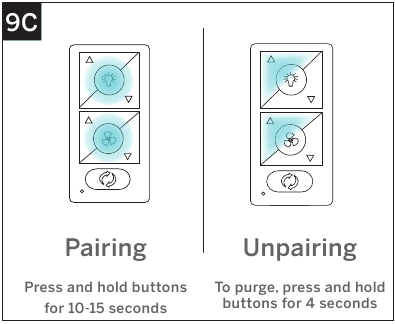

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen het zicht bedienen.
Zie (Afb. 9C) voor koppelen.
OPMERKING: het koppelen moet worden voltooid binnen drie (3) minuten na het inschakelen van de ventilator.

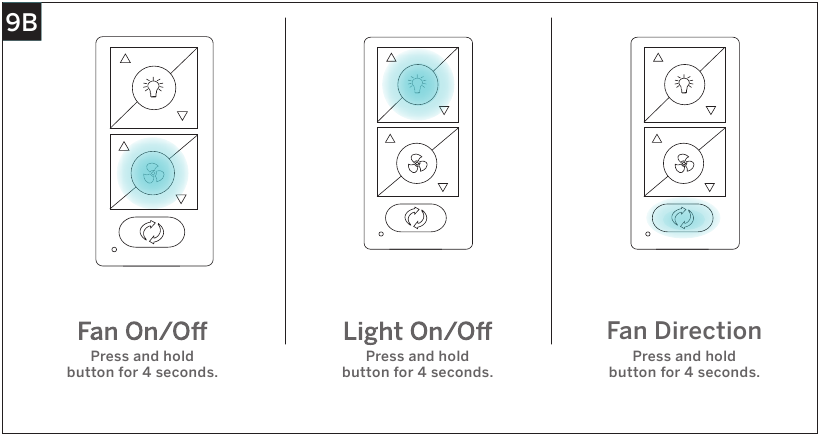

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Afb. 9B en de instructies op de volgende pagina.
Ventilator aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hiermee worden alle lampen die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatierichting: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Resetten

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Afb. 10A) of (Afb. 10B).

Fabrieksreset
Houd de knoppen 10 seconden ingedrukt totdat de ventilator 3 pieptonen laat horen om de reset aan te geven

Fabrieksreset ontvanger
Druk op de resetknop op de ontvanger totdat de ontvanger 3 pieptonen laat horen om de reset aan te geven

Fan Wi-Fi Reset
Houd de en 10 seconden ingedrukt totdat de LED groen knippert en de ontvanger 2 lange pieptonen laat horen
OPMERKING: als u uw wifi-instellingen (SSID of beveiligingswachtwoord) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Afb. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: de briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u en 4 seconden ingedrukt. De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u en 4 seconden ingedrukt. De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus activeerde.

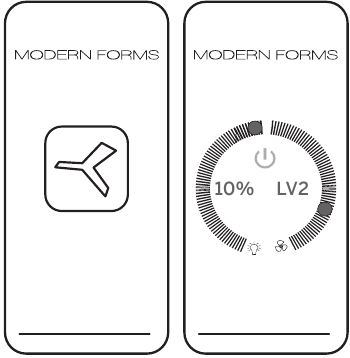

Applicatie

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme thuissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

Personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden I Apart verkrijgbaar F-WCBT-WT Wit
	Kit voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Koppeling Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" Verlengstuk I XF-18 - 18" Verlengstuk XF-24 - 24" Verlengstuk I XF-36 - 36" Verlengstuk XF-48 - 48" Verlengstuk I XF-60 - 60" Verlengstuk XF-72 - 72" Verlengstuk

Probleemoplossing

Mijn eenheid start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn met de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn eenheid maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn eenheid trilt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn apparaat produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk een langer verlengstuk dan het meegeleverde verlengstuk te gebruiken.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator te herstarten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht ten minste 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelmodus.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen hoorbaar zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn product kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is herstarten en hoe herstart ik mijn ventilator?
Herstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, schakelt u de schakelaar 10 seconden uit en weer in. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap-schakelaar op uw wandbediening, wacht u 10 seconden en plaatst u deze terug.

Wat is de briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset

Fabrieksreset is een herstel van de oorspronkelijke instellingen van de ventilatoren. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilator-, licht- en seizoenschakelknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: mogelijk moet u uw afstandsbedieningen of wandbedieningen opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg het gedeelte Veelgestelde vragen van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsregels

Ga voor informatie over bediening, onderhoud en probleemoplossing naar http://modernforms.com/fan-support/

Om het risico op een elektrische schok te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken rond of het reinigen van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig in de wandcontactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan de ene kant van de wandcontactdoos en de niet-geaarde geleider aan de andere kant van de wandcontactdoos.

Alle stelschroeven moeten vóór de installatie worden gecontroleerd en opnieuw worden aangedraaid waar nodig.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot geluidsoverlast of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de roterende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen zijn geplaatst. Er kan geluidsoverlast en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de wandcontactdoos en de ondersteuningsconstructie veilig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg te dragen. Gebruik alleen UL/cUL-gecertificeerde wandcontactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de wandcontactdoos zijn geleverd.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u het gevoel hebt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Ondersteuning

Houd de volgende informatie bij de hand wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Vox FR-W1802 Handleiding

Beschikbare talen
