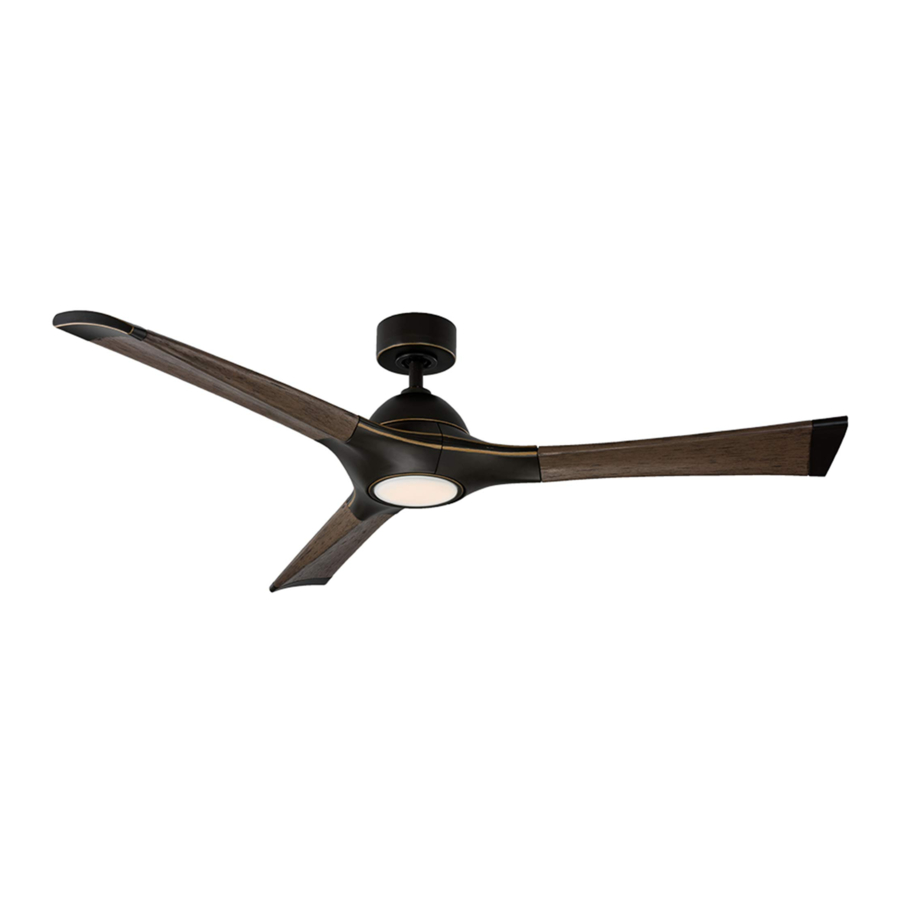

Modern Forms Woody FR-W1814 Handleiding

Wees slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit

Benodigde hulpmiddelen

Inhoud van de verpakking

Hangend gewicht: OEV


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

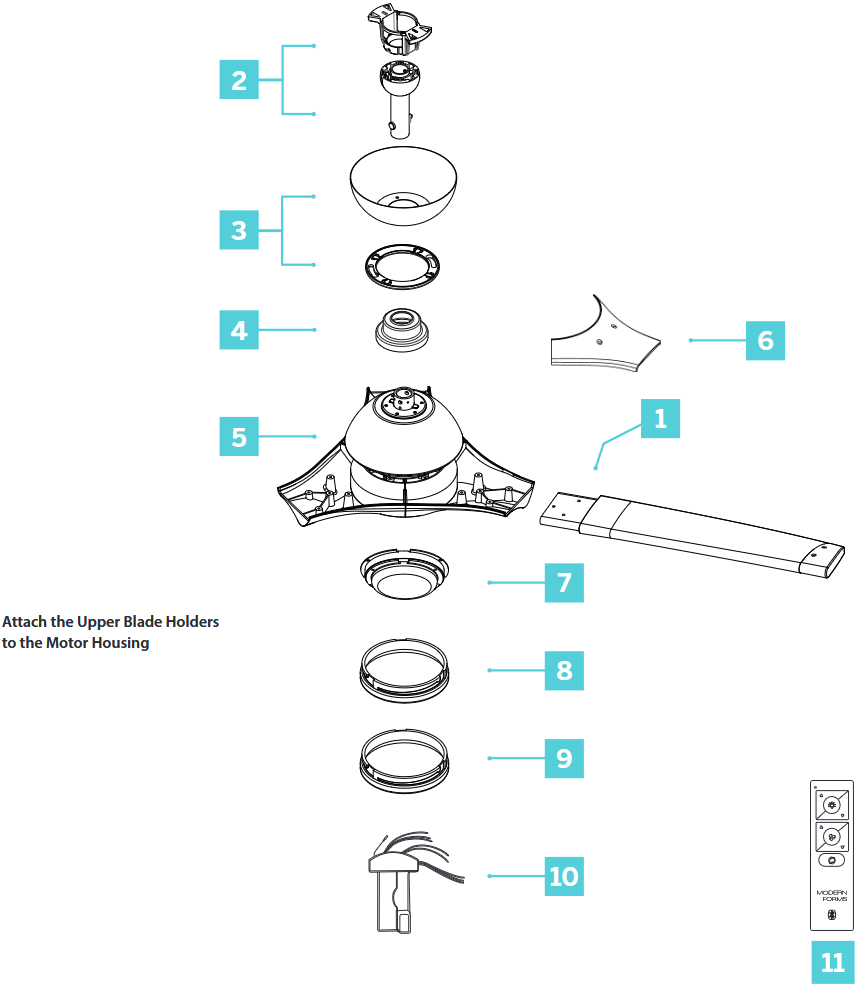

1. Blade Set van 3 (60"/ 72") RPL-F1814-**-BD-**
2. Hanger Assembly - Montagebeugel Valpijp Montage RPL-HGR-ASM-**
3. Canopy & Canopy Ring RPL-CAN-RND-**
4. Coupling Cover RPL-COU-CVR-**
5. Motor Assembly

6. Upper Blade Holders
7. LED Module F4IN-120V-R1-30
8. Glass Shade RPL-F1814-GLA
9. Luminaire Cover RPL-F1814-COVER-**
10. Control Receiver F-R3-1814-0**
11. Remote Control w/Wire Nuts F-RCBT-WT

** geeft de afwerkingscode van ventilator of bladzwaai aan

Hardware Bag
RPL-WOODY-PARTS

• Part A
• Part B
• Part C
• Part D
• Part E
• Part F

Hardware Bag

1. Junction Box
   #10x38mm Pan Head Phillip Schroeven (2)

   Ø5 x 14 x 1mm Platte ring (2)

   3/16" Sterring (2)

2. Attach Blades to Lower Blade Holders
   3/16"x24mm Phil/Slotted Pan Head Schroef (10)

   Φ5x14x1mm Platte ring (10)

   Φ4.7x14x2mm rubberen ring (10)

3. Attach the Upper Blade Holders to the Motor Housing
   3/16"x32mm Phil/Slotted Pan Head Schroef (7)

4. Safety Cable
   Φ6.5x19x2mm Platte ring (1pc)

   3/16"(Φ5.2x8.4x1.0mm) Veerring (1)

   #10x76mm Pan Head Phillip Houtschroeven (1)

5. Wire Connectors (8)
   Gevonden bij de ontvanger

6. Attach The LED Module to Adapter Plate
   5/32"x1/4mm Phil Truss Head Schroef (4)


Voordat u verpakkingsmateriaal weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde aansluitdoos is, raadpleeg dan de volgende instructies. Bevestig de aansluitdoos rechtstreeks aan de gebouwstructuur. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De aansluitdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic aansluitdozen. Gebruik alleen UL/cUL-vermelde aansluitdozen die zijn gemarkeerd met "FOR FAN SUPPORT".
Bevestig de aansluitdoos rechtstreeks aan de gebouwstructuur. Gebruik indien nodig deel A.

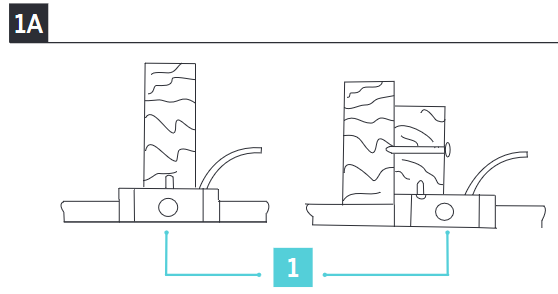

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de aansluitdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met valpijp kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra valpijpen (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: De hellende plafondset (apart verkrijgbaar) is vereist voor hellende plafondtoepassingen en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: Mogelijk hebt u een langere valpijp nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (Fig. 1B).

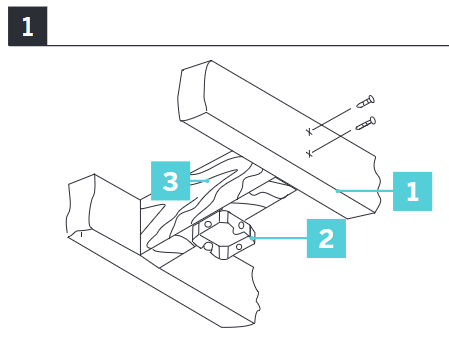

1. Steunbeugel
2. Buitenste doos
3. Balk

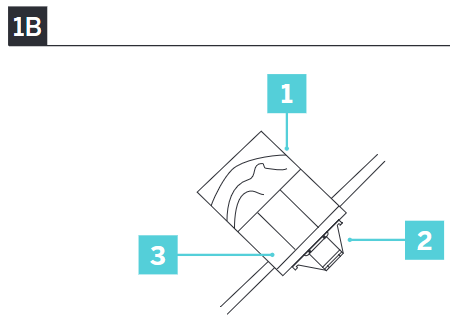

1. Buitenste doos

Steun Plafond Max. 30° Hoek

1. Steunbeugel
2. Montagebeugel
3. Inbouwstopcontactdoos

1. Stopcontactdoos

De ventilator ophangen

1. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik. Draai de andere schroef los (Fig. 2).

   1. Schroef
   2. Montagebeugel

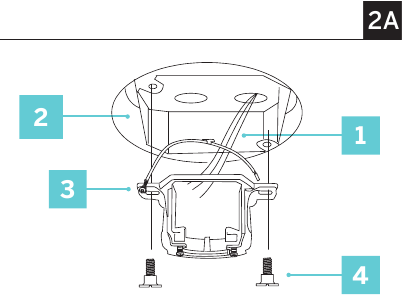

2. Haal de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (Fig. 2A).

   1. 120V draden 120V draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven
      (meegeleverd met stopcontactdoos) (meegeleverd met stopcontactdoos)
3. Bevestig de montagebeugel aan de plafondstopcontactdoos met de schroeven en ringen die bij uw stopcontactdoos zijn geleverd (Fig. 2A).

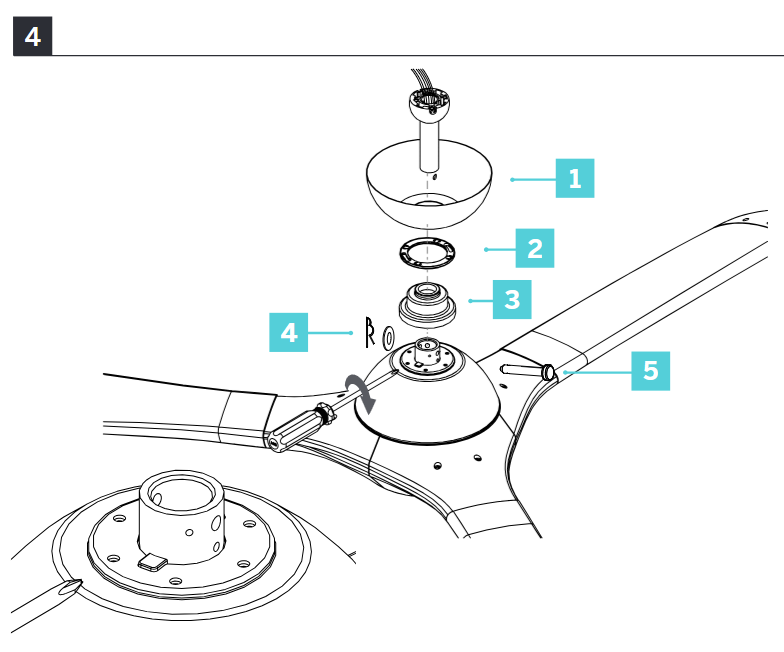

1. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven los van de motorkraag (Fig. 4).

   1. Kap
   2. Kapring
   3. Kapdeksel
   4. Splitpen
   5. Gaffelpen
2. Voer motordraden door de koppelingsafdekking, kapring en kap.
3. Voer motordraden door de valpijp.
4. Draai de valpijp op de motorkraag. Lijn de gaten van de valpijp en kraag uit en steek de splitpen en gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 4).
5. Schuif de koppelingsafdekking zodat deze op de motorbehuizing rust.

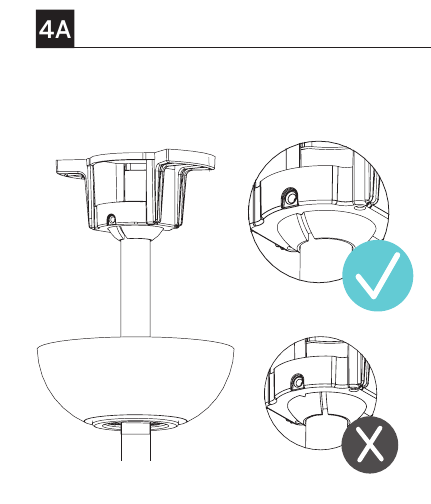

6. Til de ventilatormotor voorzichtig op naar de montagebeugel en plaats de hangerkogel in de montagebeugelhouder. Zorg ervoor dat het lipje op de montagebeugelhouder correct in de groef in de hangerkogel is geplaatst (Fig. 4A). Draai de houder totdat de kogel valt en in de hangerschroef vergrendelt.

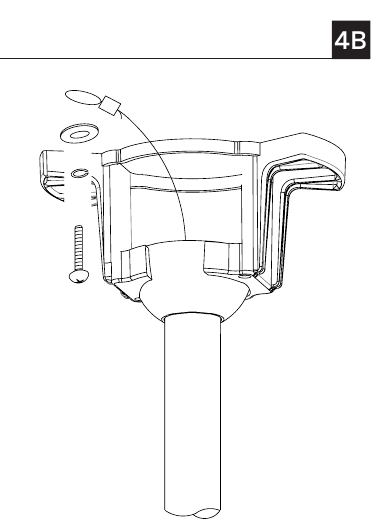

7. Bevestig de veiligheidskabel aan de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen. Gebruik deel D.
   OPMERKING: Een veiligheidskabel is vereist voor alle installaties van plafondventilatoren in Canada. Een veiligheidskabel is vereist voor installaties van plafondventilatoren en -verlichting (combinatie) van meer dan 35 lbs. in zowel vlakke als valpijpmodellen in de Verenigde Staten.


Het niet correct installeren van de splitpen en/of het vastdraaien van de schroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.

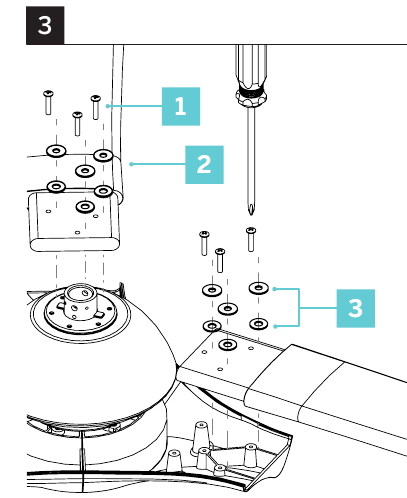

De ventilatorbladen/houders bevestigen

1. Bevestig elk ventilatorblad met de meegeleverde platte ringen, rubberen ringen en schroeven aan de onderste blad houders. Installeer de platte ring op de schroef en vervolgens de rubberen ring. De rubberen ring komt in contact met de houten bladen (Fig. 3). Gebruik deel B.

   1. Schroef
   2. Platte ring (boven)
   3. Rubberen ring (onder)

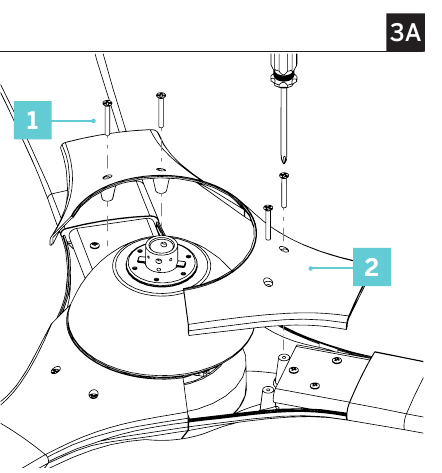

2. Bevestig de bovenste blad houder met de 6 meegeleverde schroeven (Fig. 3A). Gebruik deel C.

   1. Schroef
   2. Bovenste blad houder

Elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driekernige kabel (inclusief aarddraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarde, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aarddraad.
Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 5).

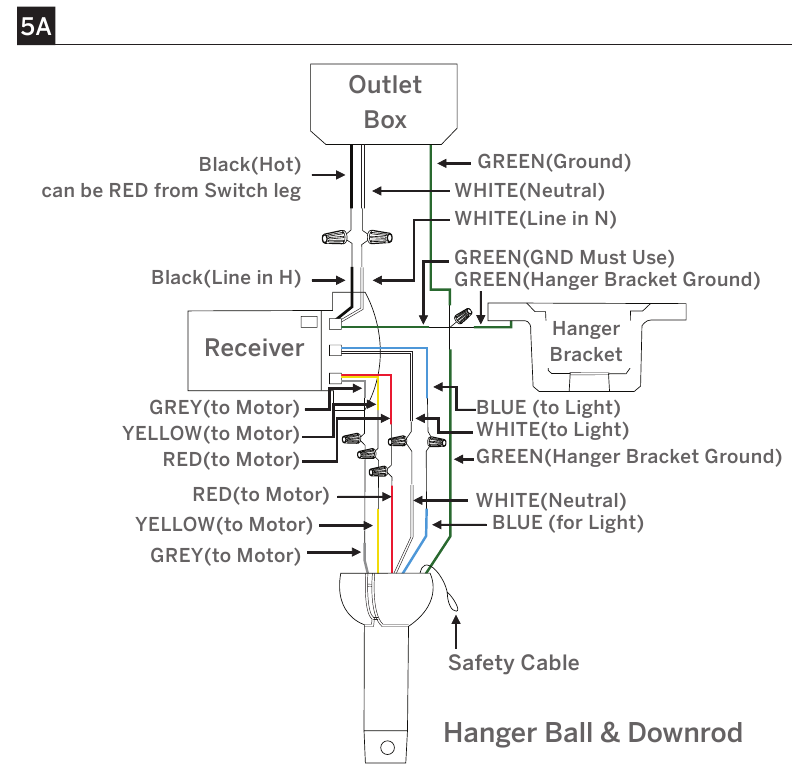

Motor naar ontvanger & ontvanger naar huisvoedingsdraden (Fig. 5A).

1. Montagebeugel
2. Ontvanger

1. Verbind de aarddraad van de hangerkogel/verlengbuis, de aarddraad van de montagebeugel en de aarddraad van de ontvanger met de aarddraad in de contactdoos. Gebruik onderdeel E.

   Als de aarddraden niet worden aangesloten, kan dit leiden tot een slechte werking van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" (naar motor) van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" (naar motor) van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" (naar motor) van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" (voor licht) van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" (voor licht) van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" (AC-ingang L) van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" (AC-ingang N) van de ontvanger

Volg de bovenstaande stappen om de ventilator op uw huisbedrading aan te sluiten. Gebruik de plastic draadmoeren bij uw ventilator.
Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse draden of aansluitingen zijn.

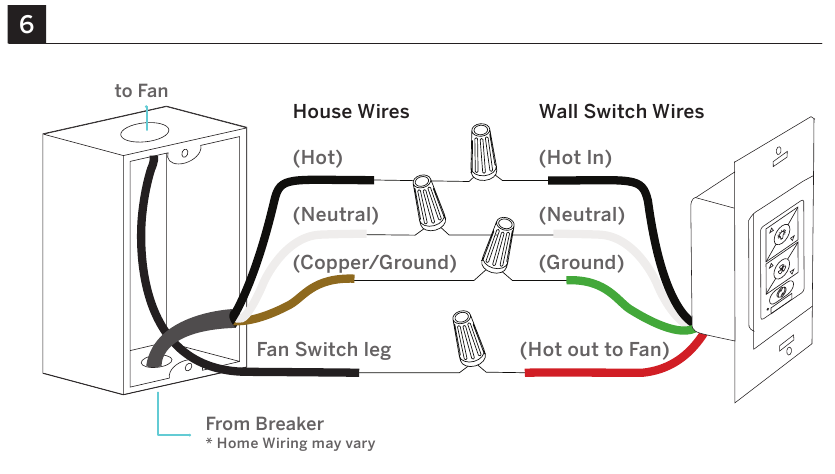

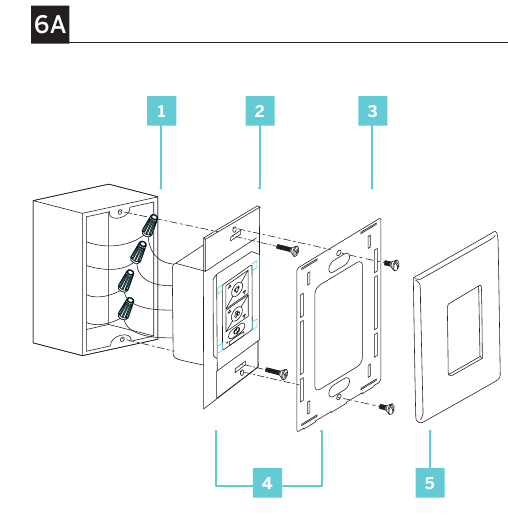

De optionele wandbediening installeren

1. Sluit de groene draad gemarkeerd met "GROUND" (aarde) van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 6).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" (lijn in) van de wandbediening aan op de zwarte LIJNSPANNING-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 6).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 6).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 6A).

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 6A).

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk met de ventilatorontvanger volgens de koppelingsinstructie.

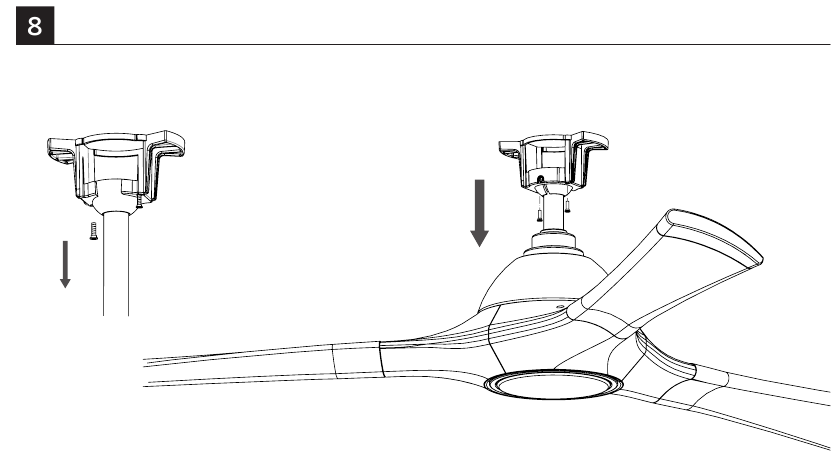

De installatie voltooien

1. Kap
2. Kapring

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de kap te vergemakkelijken.
2. Stop de aansluitingen netjes in de contactdoos in het plafond.
3. Schuif de kap omhoog naar de ophangbeugel en plaats het sleutelgat op de kap over de schroef op de ophangbeugel. Draai de kap totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten.
4. Lijn het cirkelvormige gat op de kap uit met het overgebleven gat op de ophangbeugel. Zet vast door de ene schroef die eerder is losgemaakt en de ene die eerder is verwijderd, vast te draaien. Stel de kopschroeven indien nodig af totdat de kap en de kapafdekking goed vast zitten.
5. Stel de kopschroeven indien nodig af totdat de kap en de kapafdekring goed vast zitten.

Zorg ervoor dat het lipje aan de onderkant van de ophangbeugel goed in de groef van de hangerkogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit de elektrische bedrading beschadigen.

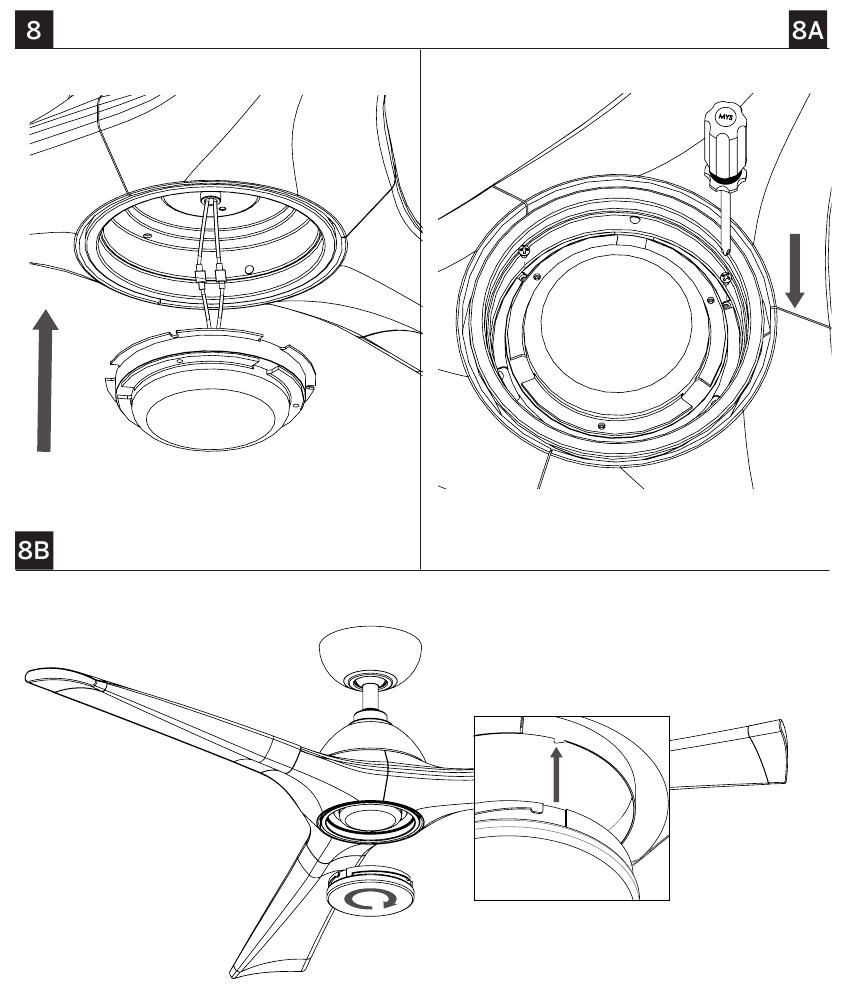

De led-armatuurmodule installeren

Voordat u met de installatie begint, dient u de stroom uit te schakelen door de stroomonderbreker uit te schakelen of de zekering uit de zekeringkast te verwijderen.
LET OP: Als u de armatuurmodule nu niet met uw ventilator wilt installeren, slaat u deze stap over.

1. Houd de led-armatuurmodule omhoog en dicht bij de adapterplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Volg dezelfde procedure met de blauwe draadconnectoren.
2. Stop de aansluitingen netjes in de adapterplaat. Bevestig de led-module met de meegeleverde schroeven. Gebruik onderdeel F.
3. Hef de glazen kap omhoog tegen de armatuurmodule en zet deze vast aan de ventilator door de acryl kap met de klok mee te draaien totdat deze goed vastzit.
4. Als u de optionele metalen lichtkap installeert, moet u ervoor zorgen dat deze goed is vastgedraaid.
   LET OP: Voeg een metalen lichtkap toe als u geen verlichtingsfunctie nodig hebt of een andere esthetiek verkiest.
   LET OP: Sluit de led-connectorbedrading niet aan als u de metalen lichtkap gebruikt.

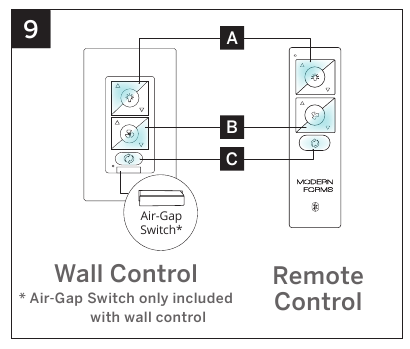

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al met uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmen
2. Ventilator aan/uit, snelheid omhoog/omlaag

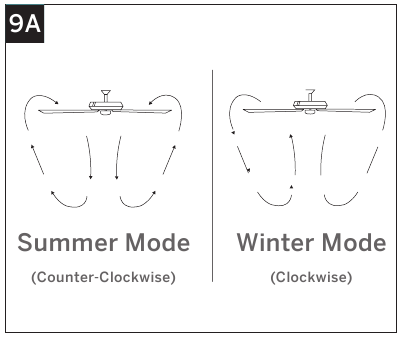

3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale werking van de ventilator (alleen inbegrepen bij wandbediening).
LET OP: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimum-/maximumsnelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbedieningen of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtslijn bedienen.

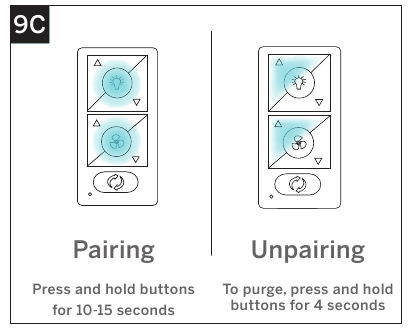

Zie (Fig. 9C) voor koppeling.
LET OP: Koppeling moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

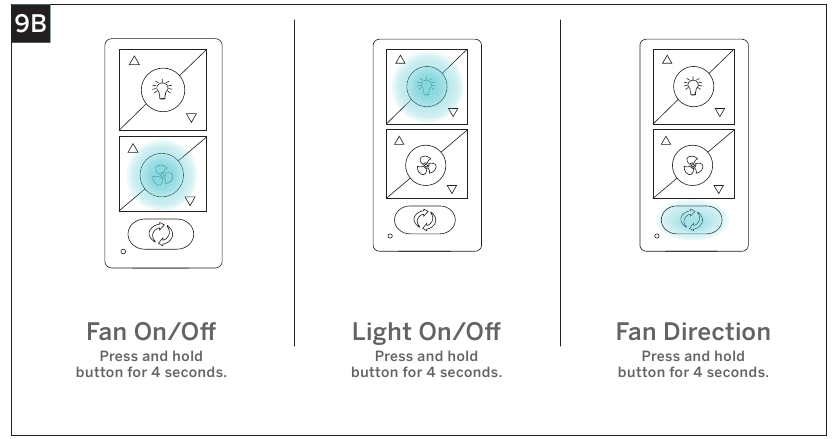

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 9B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert
groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus (CCW-rotatie) gezet. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

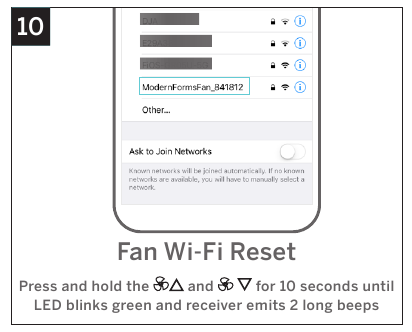

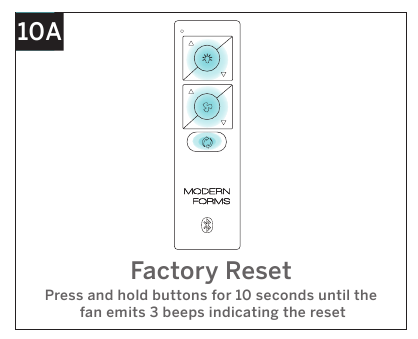

Resetten

Als u door de ventilatorondersteuning wordt geadviseerd, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).
LET OP: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een Wi-Fi-reset nodig. Raadpleeg Fig. 10 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
LET OP: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u en 4 seconden ingedrukt. De led knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u en 4 seconden ingedrukt. De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat de briesmodus werd ingeschakeld.

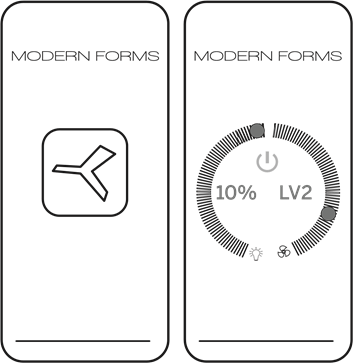

Toepassing

Naast de meegeleverde wandbediening kunt u uw ventilator bedienen met een afstandsbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en desgewenst een foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smart home-systemen die u al in bezit hebt, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en Smart Home Device Integration

Accessoires

	Bluetooth Wall Control Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit
	Bluetooth Remote Control Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Sloped Ceiling Kit Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Coupler Verbindt twee verlengstukken XF-I
	Downrod XF-12 - 12" verlengstuk | XF-18 - 18" verlengstuk XF-24 - 24" verlengstuk | XF-36 - 36" verlengstuk XF-48 - 48" verlengstuk | XF-60 - 60" verlengstuk XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en secundaire zekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen naar de ventilator en de schakeldraadverbindingen in de schakelkasten.

   Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw hangerkogel is vergrendeld in de hangerbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig verdeeld zijn of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan het meegeleverde verlengstuk.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi (ModernFormFan_XXXXXX) van mijn ventilator niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het gespecificeerde bereik van de routerfabrikant bevindt. Als al deze stappen zijn mislukt, schakelt u uw ventilator en router uit en opnieuw in en probeert u het opnieuw.

Wat is het opnieuw opstarten en hoe start ik mijn ventilator opnieuw op?
Opnieuw opstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch (luchtspleetknop) op uw wandbediening eruit, wacht u 10 seconden en plaatst u deze terug.

Wat is adaptief leren?

Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de briesmodus?

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over het koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is een herstel van de originele instellingen van de ventilatoren. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilatoromschakeling, lichtomschakeling en seizoensomschakelknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: u moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische codes. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende wanden. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken rondom of schoonmaken van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het schoonmaken van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat elektrische verbindingen zijn gemaakt, moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten voor de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen draaiende ventilatorbladen.

Gebruik de ventilator niet, tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator ontstaan

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om een minimum van 35 Ibs (15,9 kg) betrouwbaar te ondersteunen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "Het maken van de elektrische aansluitingen" voordat u uw ventilator monteert. Als u het gevoel hebt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Voordat u de ventilator onderhoudt of schoonmaakt, schakelt u de stroom uit bij de stroomonderbreker.

Lees en bewaar deze instructies voor installatie
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Lees voor alle vragen over uw plafondventilator alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint.
Bel voor ontbrekende onderdelen of algemene vragen onze opgeleide technische medewerkers op:
1-866-810-6615 optie 1 MA-VR 8:00-20:00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Houd voor een snelle service de volgende informatie bij de hand wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8:00-20:00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Woody FR-W1814 Handleiding

Beschikbare talen
