Modern Forms PISCES FR-W2503-54L Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
complementeren hoogwaardige materialen

	Geschikt voor natte locaties volgens de strengste UL/cUL veiligheidsvoorschriften. Afgewerkt en geschikt voor gebruik binnen en buiten
	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkocht F-WCBT-WT Wit

Benodigde gereedschappen

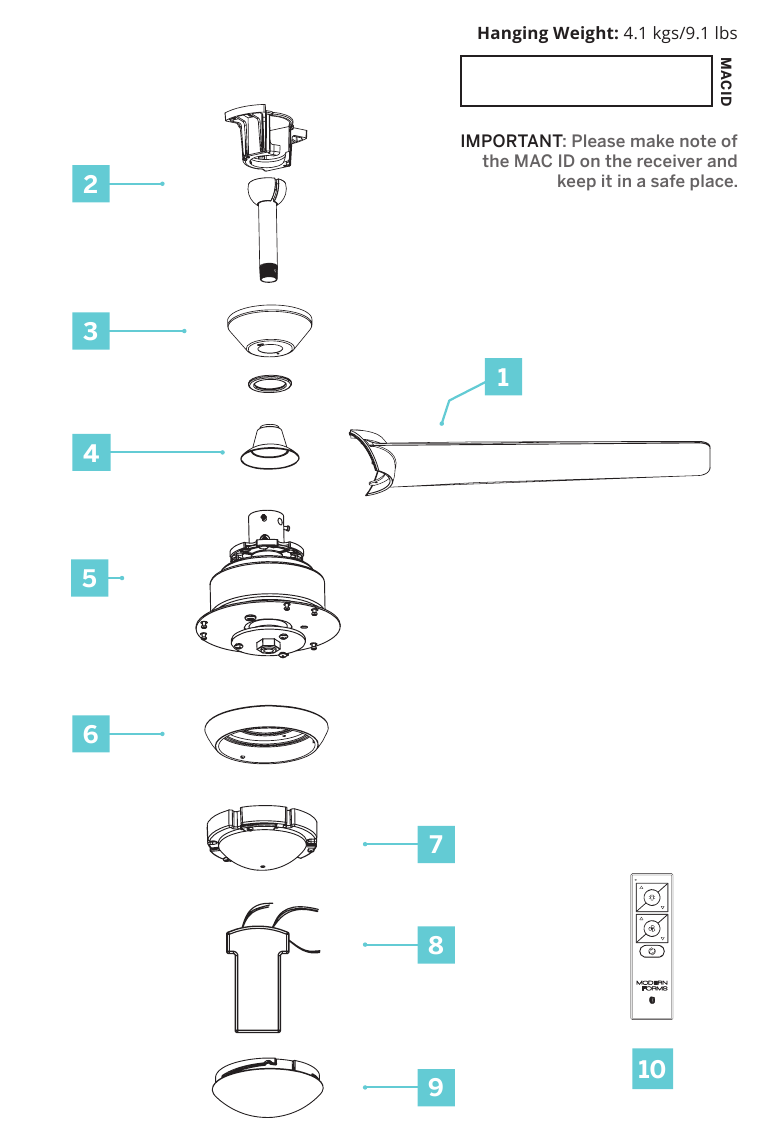

Inhoud van de verpakking

1. Bladen
   RPL-F2503-54-BD-**
2. Bevestigingsbeugel/verlengstuk Assemblage
   RPL-HGR-ASM-6-**
3. Kap & Kap Schroefring
   RPL-CAN-OCT-**
4. Koppelingsdeksel
5. Motorbehuizing

6. Adapterplaat
   F-2503-TRIM-**
7. LED-module
   F3IN-120V-R1-CS-H
8. Ontvanger met draadmoeren/bandjes
   F-R3-2503-054CS-A
9. Albast Kap
   RPL-F2503-GLA
10. Afstandsbediening
    F-RCBT-WT

** Geeft de afwerkingscode van de ventilator aan

Voordat u verpakkingsmaterialen weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd. Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

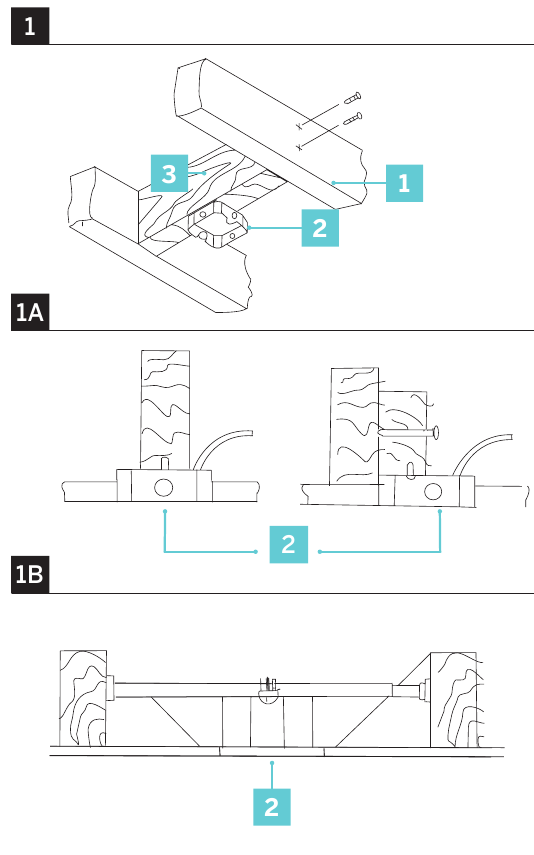

Montage-opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde wandcontactdoos is, raadpleeg dan de volgende instructies. Bevestig de wandcontactdoos rechtstreeks aan de gebouwconstructie. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De wandcontactdoos en de draagconstructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 22,7 kg). Gebruik geen plastic wandcontactdozen. Gebruik alleen UL/cUL-gecertificeerde wandcontactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".
Bevestig de wandcontactdoos rechtstreeks aan de gebouwconstructie. Gebruik onderdeel A indien nodig om de wandcontactdoos te monteren.
Afbeeldingen 1-1B zijn voorbeelden van verschillende manieren om de wandcontactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.

1. Steunbeugel
2. Wandcontactdoos
3. Balk

De hangerbeugel installeren

Vergeet niet om de stroom bij de stroomonderbreker uit te schakelen.

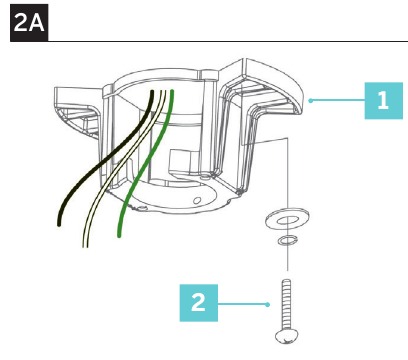

1. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in sectie 11. Draai de andere schroef los (Fig. 2a).

   1. Montagebeugel
   2. Schroef

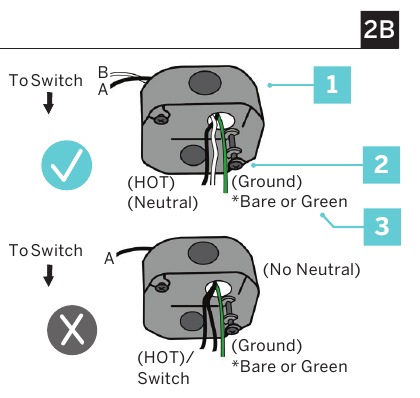

2. Haal de 120 volt toevoerleidingen door het middelste gat in de montagebeugel, zoals weergegeven (Fig. 2a).
3. Bevestig de montagebeugel aan de wandcontactdoos in het plafond met de schroeven en ringen die bij uw wandcontactdoos zijn geleverd.Gebruik onderdeel A indien nodig om uw wandcontactdoos te monteren (Fig. 2b).
   OPMERKING: Zorg ervoor dat de montageschroeven goed vast zitten.

   1. cUL/UL-gecertificeerde wandcontactdoos
   2. Montageschroeven (wandcontactdoosschroeven niet inbegrepen)
   3. 120V-draden

De ventilatorbladen/armen bevestigen

1. Bevestig het blad aan de motorbehuizing met behulp van de schroeven en ringen. (Fig. 2c) Herhaal dit voor de resterende bladen.Gebruik onderdeel B.

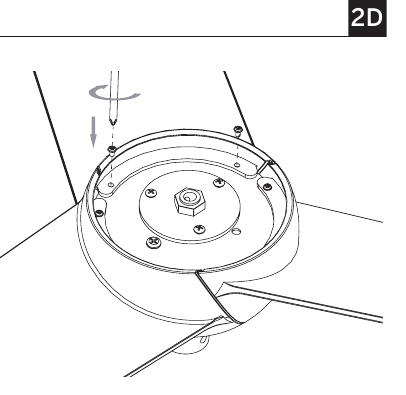

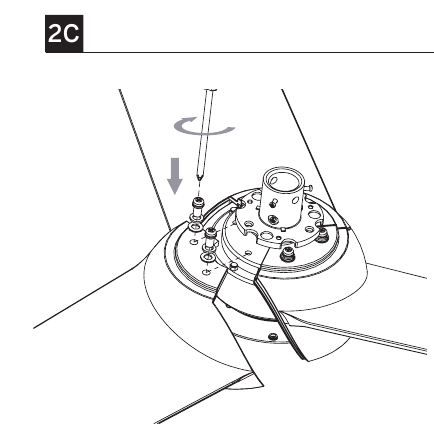

2. Draai de ventilator om en installeer de interne bladschroeven (Fig. 2d).


De ventilator ophangen

1. Verwijder de schroef van de hangerkogel. Verwijder de hangerkogel en de kruispen. (Fig. 4A)

2. Maak de 2 schroeven, de gaffelpen en de splitpen los (Fig. 4A).

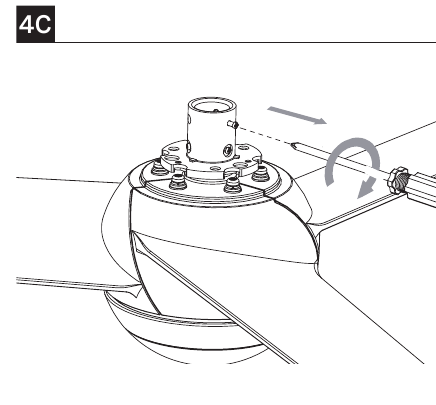

3. Installeer de koppelingsafdekking, de kap schroefring, de kap en de verlengstuk montage in de motorbehuizing, zoals weergegeven (Fig. 4B).

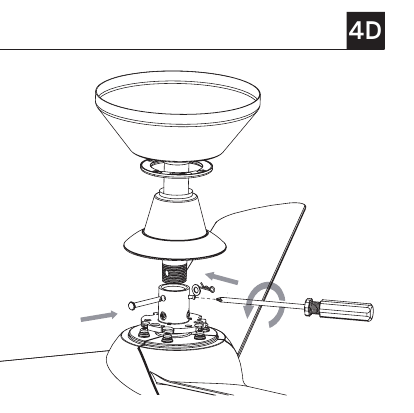

4. Lijn de gaten van de verlengstuk en de motorkraag uit, plaats de pennen en schroeven opnieuw (Fig. 4D).

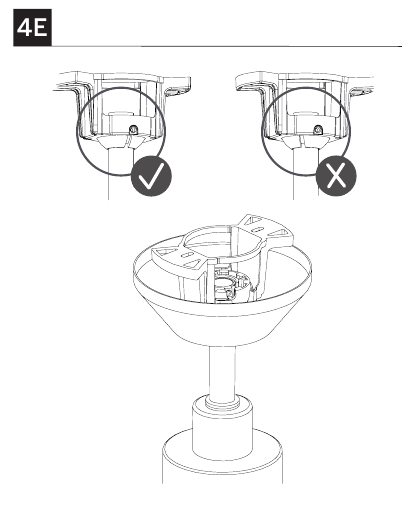

5. Schuif de kap en de kap schroefafdekking omhoog. Installeer de hangerkogel opnieuw met de kruispen op de juiste plaats (Fig. 4B).

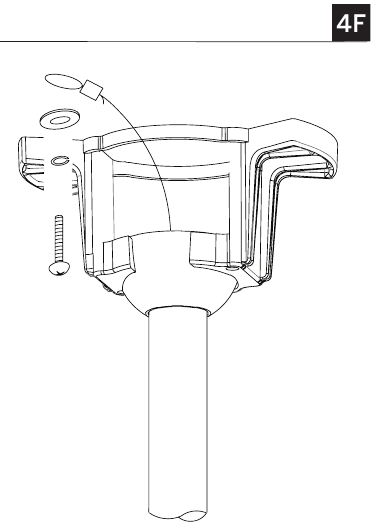

6. Plaats alles in de montagebeugel. Draai totdat de kogel valt en vastklikt in de hangerbeugel schroef (Fig. 4D).
7. Bevestig de veiligheidskabel aan de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 4F). Gebruik onderdeel D.


OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 15 kg in zowel verzonken als verlengstuk modellen in de Verenigde Staten (Fig. 4F).

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een drieadrige kabel (inclusief aarddraad) nodig die tussen het plafond en de wandcontactdoos loopt. Gebruik onderdeel E.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarde, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aarddraad.

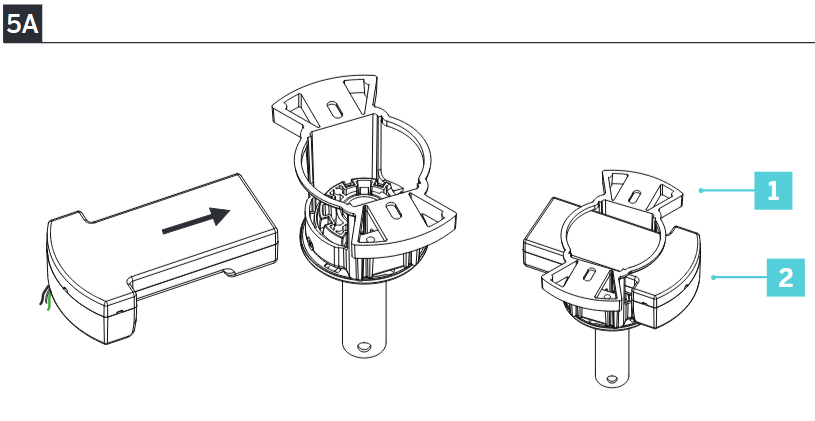

Plaats de ontvanger in de montagebeugel met de vlakke kant van de ontvanger naar het plafond gericht (Fig. 5A).

1. Montagebeugel
2. Ontvanger

OPMERKING: Het niet correct aansluiten van de draden kan de ontvanger permanent beschadigen. Zorg ervoor dat u de onderstaande stappen en het diagram volgt.

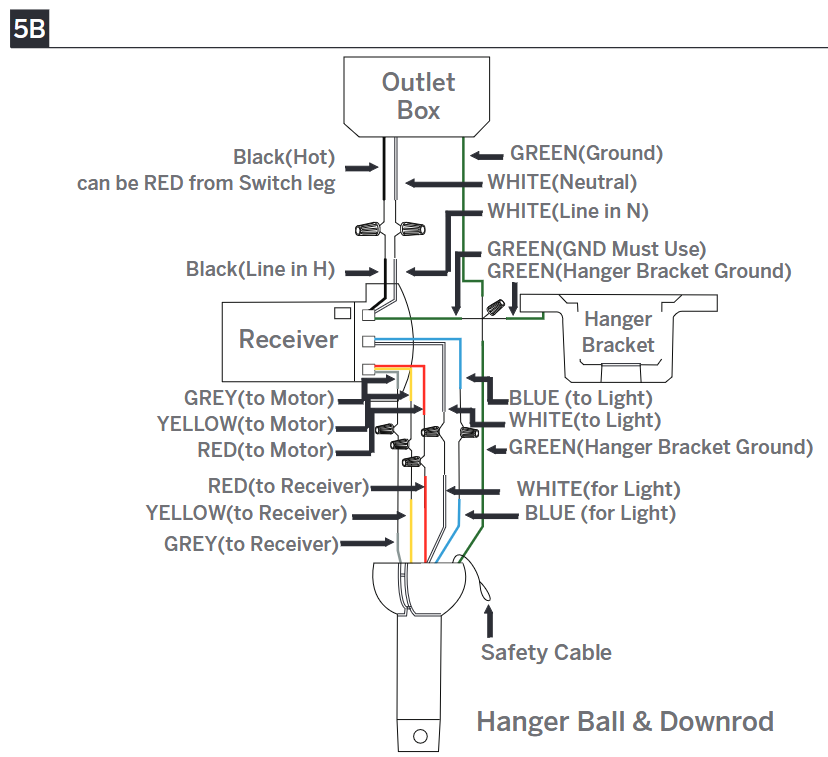

Motor naar ontvanger & ontvanger naar huis toevoerleidingen (Fig. 5B).

1. Sluit de aarddraad van de ventilatorassemblage, de aarddraad van de montagebeugel en de aarddraad van de ontvanger aan op de aarddraad in de wandcontactdoos.

   Het niet aansluiten van de aarddraden kan leiden tot een slechte functionaliteit van de ventilatorbediening.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de onderstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator. Zet de plastic draadmoeren vast met elektrische tape. Zorg ervoor dat er geen losse strengen of verbindingen zijn.

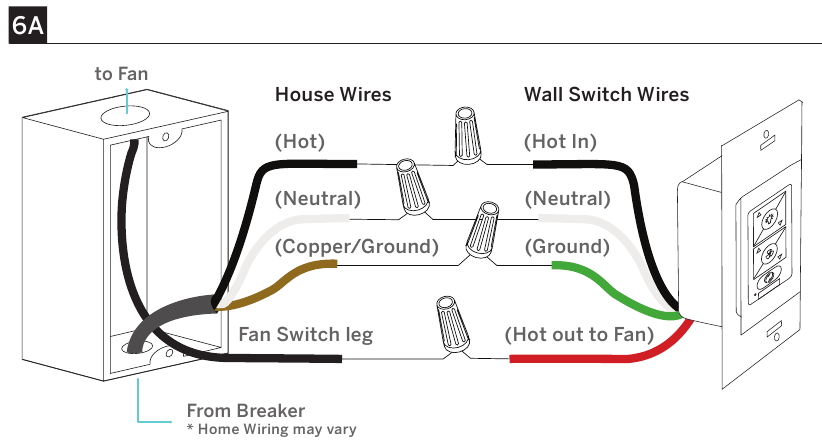

De optionele wandbediening installeren

LET OP: Wandbediening niet inbegrepen. Een bluetooth-wandbediening accessoire kan apart worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (Fig. 6A).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 6A).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die omhoog loopt naar de ventilator (Fig. 6A).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6A).
5. Stop de draadverbindingen voorzichtig weg in de contactdoos. Bevestig de wandbediening met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 6B).

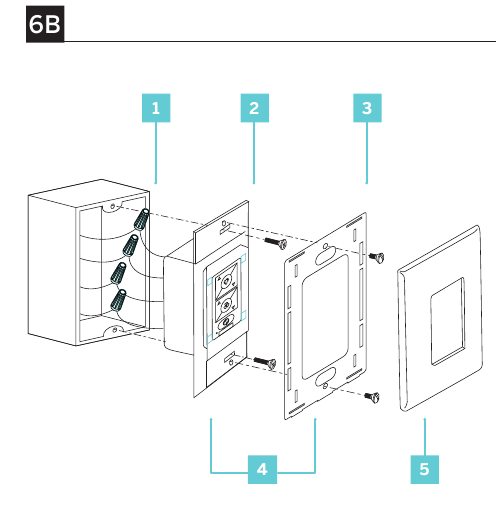

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6B).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 6B).

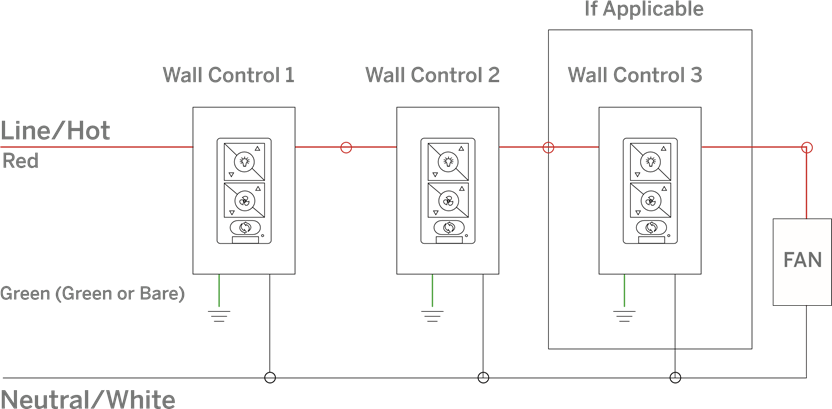

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie.

De adapterplaat installeren

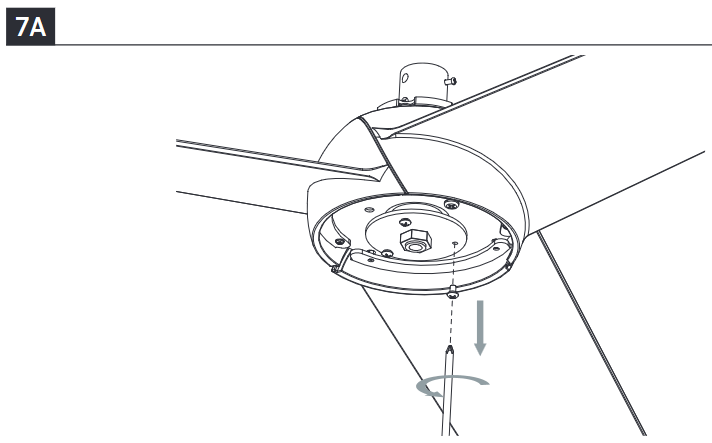

1. Verwijder 1 van de 3 schroeven en draai de andere los van de montagebeugel (niet verwijderen). (Fig. 7A).

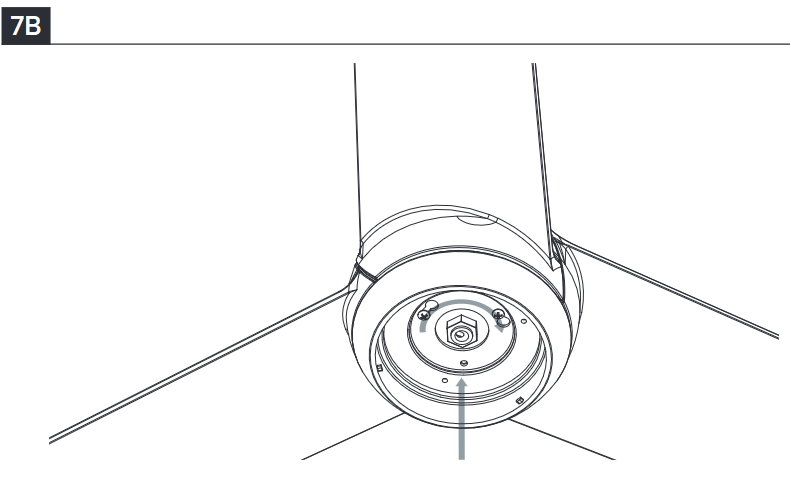

2. Draai de adapterplaat op zijn plaats vast (Fig. 7B).

3. Gebruik de schroef van de vorige stap om de adapterplaat te installeren (Fig. 7C).

De luminairemodule/glazen kap installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.
LET OP: Uw ventilator wordt standaard geleverd als 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur). Verwijder de 3 schroeven rond de LED-module. Verwijder de pc-afdekking. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K)

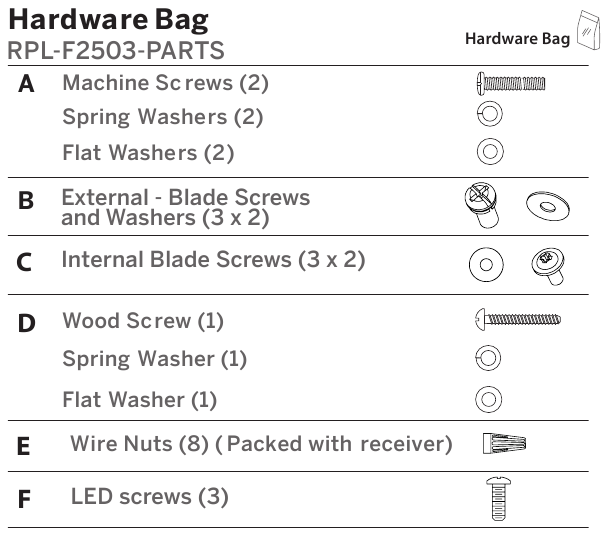

1. Zoek de x 3 LED-schroeven in de hardwaretas.

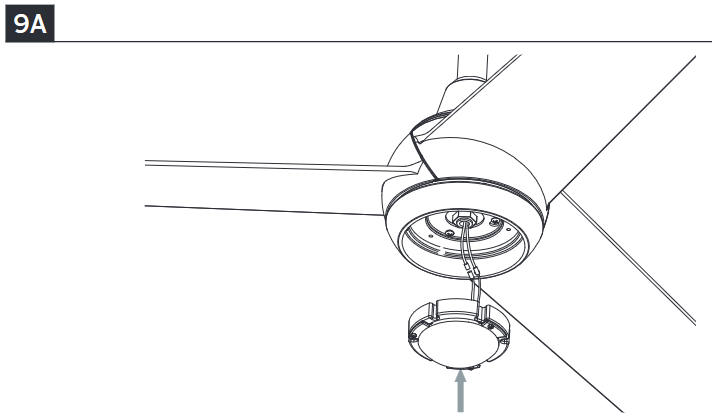

2. Bevestig de LED-draden van de motorassemblage aan de luminairemodule (Fig. 9A).

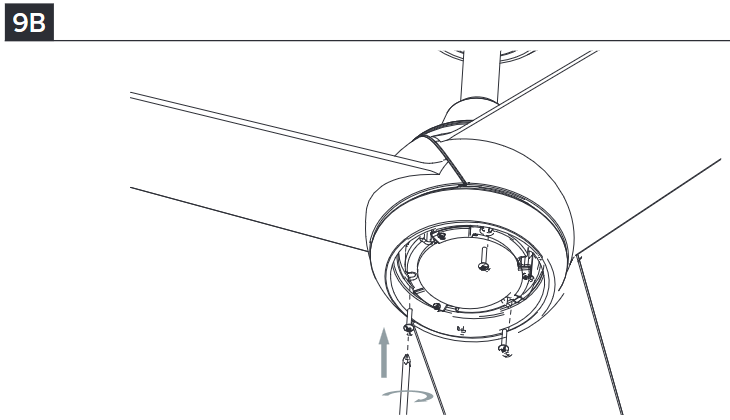

3. Zet de luminairemodule vast met de 3 schroeven aan de adapterplaat (Fig. 9B). Gebruik Onderdeel F.

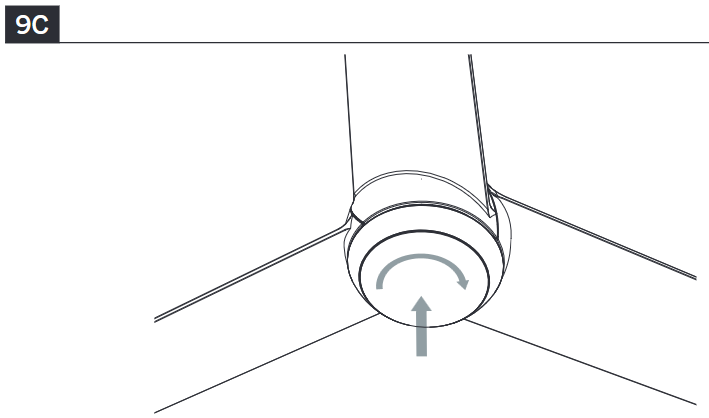

4. Installeer de kap door deze op zijn plaats te draaien.
   Zorg ervoor dat deze goed vastzit. (Fig. 9C).

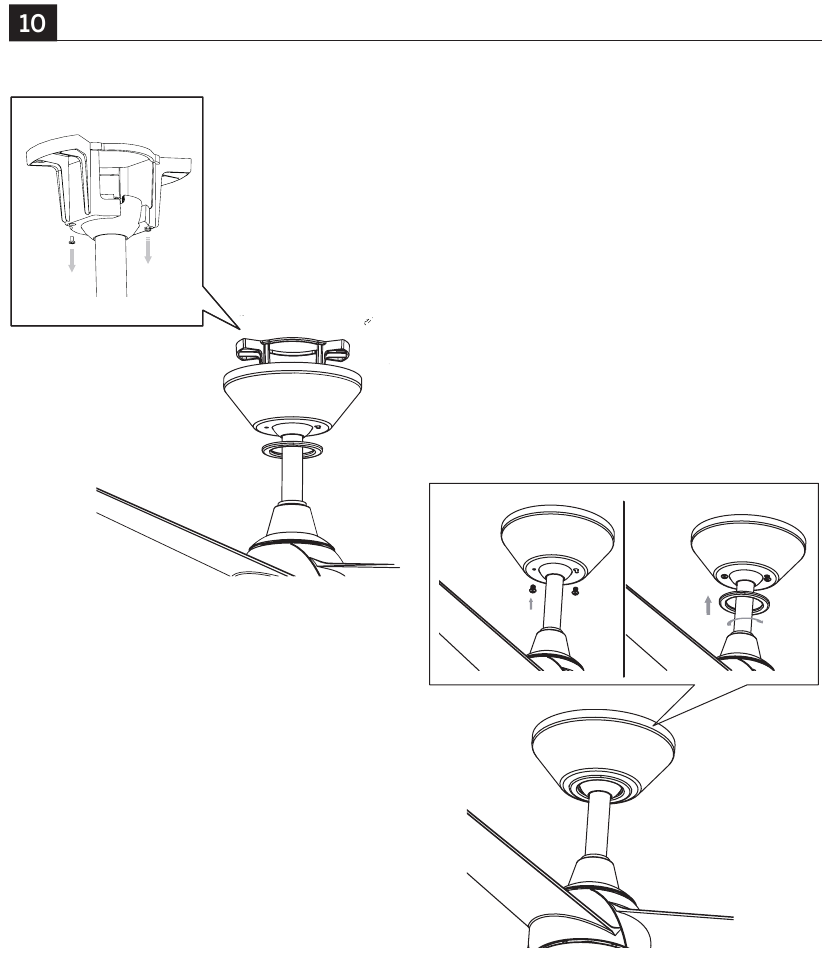

De installatie voltooien

• Zet draadconnectoren vast met meegeleverde kabelbinders.
• Installeer de baldakijn op de montagebeugel met de verwijderde schroef (Fig. 10).
• Installeer de baldakijnschroefring zoals afgebeeld (Fig. 10).

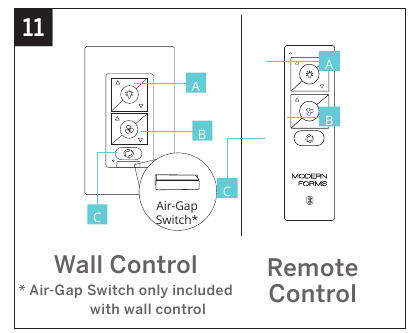

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, Helderder/Dimmer
2. Ventilator aan/uit, Snelheid omhoog/omlaag

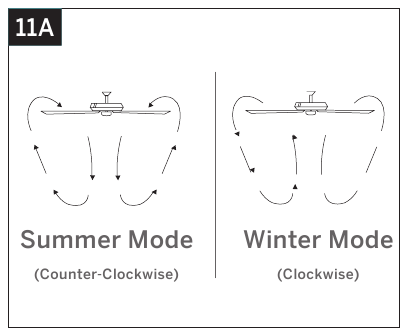

3. Seizoen (Zomer/Winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).
LET OP: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

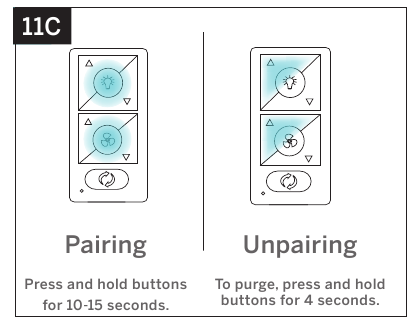

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtslijn bedienen.
Zie (Fig. 11C) voor koppelen.
LET OP: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

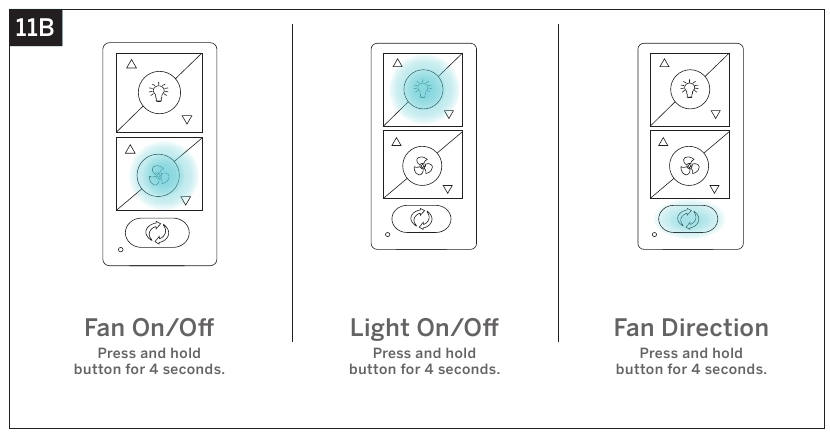

Bediening synchroniseren tussen meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 11B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.

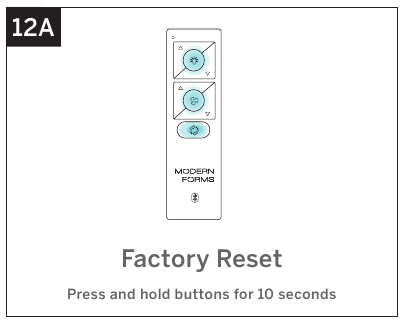

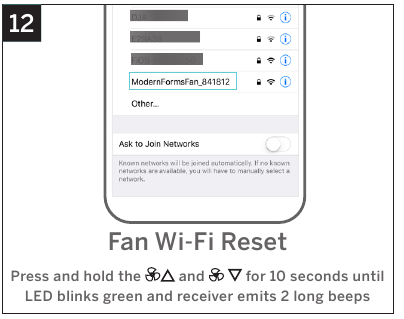

Resetten

Als u door de ventilatorondersteuning wordt geadviseerd, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 12A) of (Fig. 12B).
LET OP: Als u uw wifi-instellingen (SSID of beveiligingswachtwoord) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 12 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: de briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u op en 4 seconden. De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u op en 4 seconden. De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus betrad.

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme thuissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

Bluetooth-wandbediening
Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Apart verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening
Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en vertakkingscircuitzekeringen of stroomonderbrekers.
2. Controleer de aansluitingen van de voedingsdraad op de ventilator en de schakeldraadverbindingen in de schakelbehuizingen.

   Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de hangerbeugel vast en zorg ervoor dat de aansluitdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde aansluitdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
2. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde aansluitdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator te herstarten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt ingeschakeld in de koppelingsmodus gedurende 3 minuten.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

6. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
7. Om wifi in te schakelen, houdt u de knoppen voor ventilatorsnelheid omhoog en ventilatorsnelheid omlaag op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
8. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

9. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
10. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
11. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en probeer het opnieuw.

Wat is stroomcyclen en hoe schakel ik mijn ventilator uit?
Stroomcyclen is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap-schakelaar op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is de Breeze-modus?

De Breeze-modus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Een fabrieksreset is het herstellen van de originele instellingen van de ventilatoren. Dit kan worden bereikt via de bedieningselementen of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de knoppen ventilator, licht en seizoenen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: mogelijk moet u uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten.
Contactgegevens zijn te vinden aan het begin van de instructies.

Lees en bewaar deze instructies voor de installatie
NIET RETOURNEREN NAAR DE WINKEL

Veiligheidsregels

Ga voor informatie over bediening, onderhoud en probleemoplossing naar http://modernforms.com
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Na het maken van elektrische aansluitingen moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig in de aansluitdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan de ene kant van de aansluitdoos en de niet-geaarde geleider aan de andere kant van de aansluitdoos.
Alle stelschroeven moeten voor de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet zijn aangewezen voor gebruik met dit product door Modern Forms kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het uitbalanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet, tenzij de ventilatorbladen op hun plaats zitten. Er kunnen geluid en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de aansluitdoos en de ondersteuningsconstructie stevig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde aansluitdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de aansluitdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen. Het ophangsysteem van de plafondventilator moet ten minste om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Zorg ervoor dat de zijkant van de houten balk 1 inch breder is dan de kap. De aansluitdoos moet zo worden afgedicht dat er geen water in de aansluitdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangende onderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandschakelaar/-bediening.

Middelen voor ontkoppeling moeten worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet voldoende kennis of ervaring hebt op het gebied van bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

• GEVAAR VOOR INSLIKKEN: dit product bevat een knoopcel- of muntbatterij.
• De dood of ernstig letsel kan optreden als deze wordt ingeslikt.
• Een ingeslikte knoopcel- of muntbatterij kan in slechts 2 uur interne chemische brandwonden veroorzaken.
• Houd nieuwe en gebruikte batterijen BUITEN BEREIK van KINDEREN.
• Zoek onmiddellijk medische hulp als het vermoeden bestaat dat een batterij is ingeslikt of in een deel van het lichaam is ingebracht.

Algemene vragen

Lees voor alle vragen over uw plafondventilator alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers via:
Ventilatorondersteuning
Houd voor een snelle service de volgende informatie bij de hand wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en plaats van aankoop

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

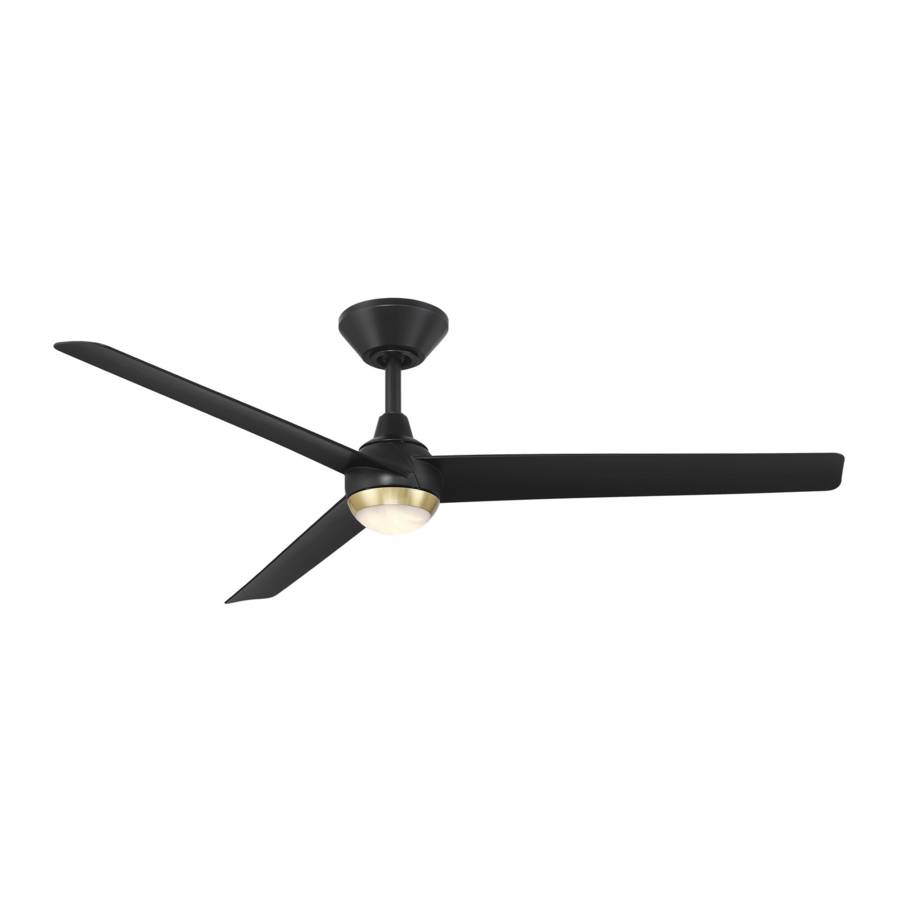

Download Modern Forms PISCES FR-W2503-54L Handleiding

Beschikbare talen
