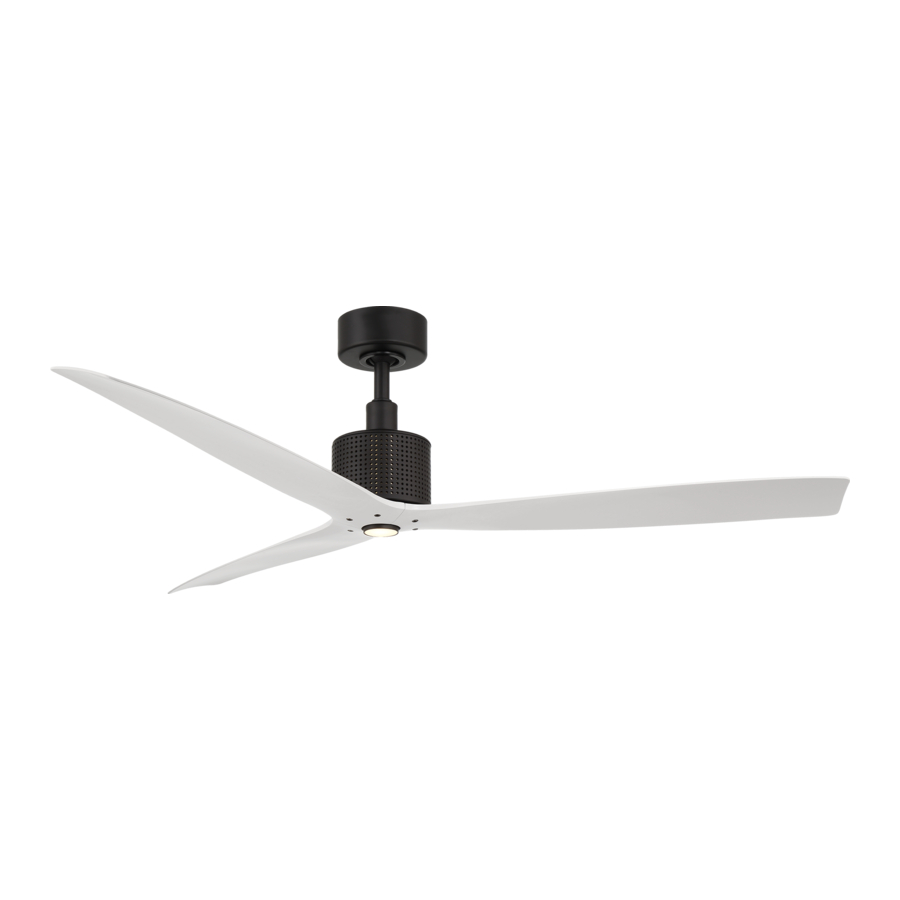

Modern Forms Spinster FR-W2404-60L Handleiding

Wees slim

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vullen hoogwaardige materialen aan

Wet Location-vermelding volgens de strengste UL/cUL-veiligheidsvoorschriften. Afgewerkt en geschikt voor gebruik binnen en buiten

Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening

Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

Bluetooth-afstandsbediening
Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F.RCBT.WT Wit

Bluetooth-wandbediening
Dimt licht tot 1% AAN/UIT
6 ventilatorsnelheden I Afzonderlijk verkrijgbaar
F-WCBT-WT Wit

Benodigde gereedschappen

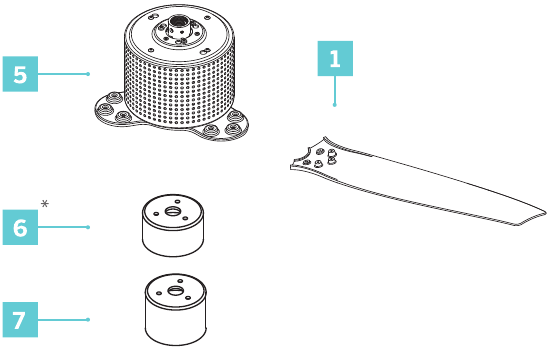

Inhoud van de verpakking

1. Set van 3 bladen
   RPL-F2404-60-BD-**
2. Hangerconstructie Montagebeugel Ophangstangconstructie
   RPL-HGR-ASM-**
3. Kap met kapring
   RPL-CAN-CYL-**
4. Koppelingsafdekking
   RPL-F2404COUCVR-**
5. Motorconstructie
6. Adapterplaat (Luminaire-afdekkingsversie)
   RPL-F2404-ADPBC-**
   U moet deze adapterplaat gebruiken als u de Luminaire-afdekking gebruikt.
7. Adapterplaat (Luminaire-versie)
   RPL-F2404-ADP-**
   U moet deze adapterplaat gebruiken om de LED-module te gebruiken

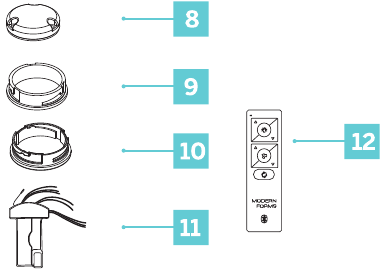

8. LED-module
   F2IN-120V-R1-30
9. Luminaire-afdekking
   RPL-F2404-COVER-**
10. PC-lens
    RPL-F2404-GLA
11. Bedieningsontvanger met hardware
    F-R3-2404-060
12. Bedieningsontvanger met hardware
    F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

RPL-F2404-PARTS

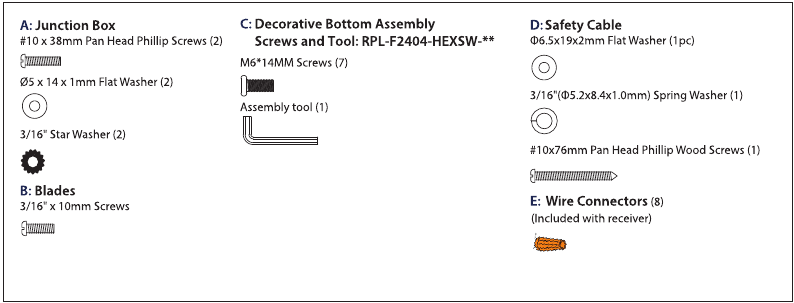

Hardwaretas

Voordat u verpakkingsmaterialen weggooit, moet u er zeker van zijn dat alle onderdelen zijn verwijderd. Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan

Dit mag alleen worden gebruikt in combinatie met de luminaire-afdekking op deze ventilator.
Gebruik onderdeelnummer 7 als u de luminaire-module gebruikt.

Hanggewicht: 6,50 kg/14,33 lbs.

Noteer de MAC-ID op de ontvanger en bewaar deze op een veilige plaats.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT." Raadpleeg onderdeel A

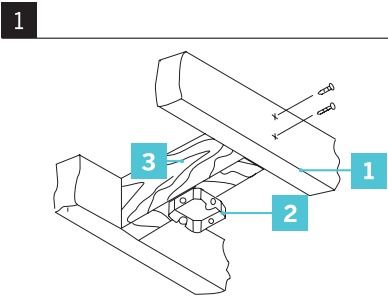

1. Steunbalk
2. Contactdoos
3. Balk

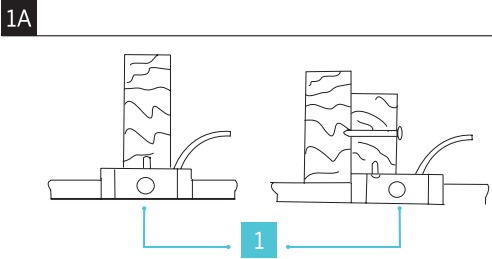

1. Contactdoos

Ondersteunend plafond Max. hoek van 30°

1. Steunbalk
2. Montagebeugel
3. Inbouwcontactdoos

1. Contactdoos

Bevestig de contactdoos rechtstreeks aan de bouwconstructie.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

OPMERKING: Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehangerbalk nodig.
OPMERKING: Ventilatoren met ophangstang kunnen worden opgehangen tot een maximale aanbevolen lengte van 72" met behulp van extra ophangstangen (afzonderlijk verkrijgbaar) en de meegeleverde 80" voedingsdraad.
OPMERKING: De set voor schuine plafonds (afzonderlijk verkrijgbaar) is vereist voor toepassingen met schuine plafonds en is geschikt voor hellingen tot 45° (Afb. 1B).
OPMERKING: Mogelijk hebt u een langere ophangstang nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Afb. 1B).
OPMERKING: Voor natte locaties - zorg ervoor dat de afzonderlijke houten balk minstens 1 inch breder is dan de kap van de ventilator voor montagedoeleinden.

De montagebeugel installeren

Vergeet niet de stroom uit te schakelen bij de stroomonderbreker.
Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom bij de stroomonderbreker naar de ventilatorlocatie uit.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (Afb. 2).

   1. Montagebeugel
   2. Schroef
3. Steek de 120-volt voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (Afb. 2A).

   1. 120V-draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven
      (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (Afb. 2A).

De bladen bevestigen

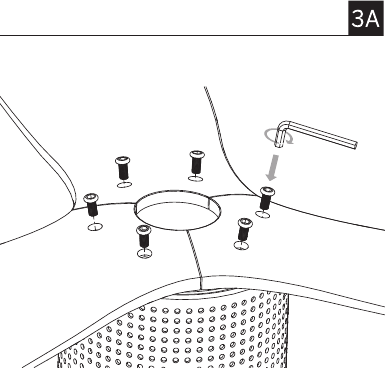

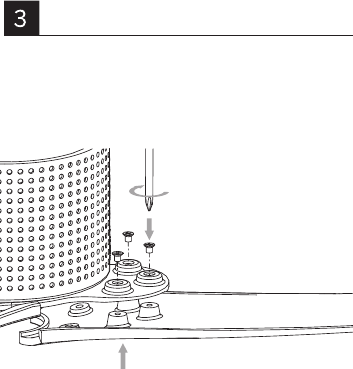

1. Bevestig de ventilatorbladen met de meegeleverde bladschroeven (Afb. 3). Raadpleeg onderdeel B

2. Draai de ventilator om en installeer de decoratieve bodemconstructie met de meegeleverde schroeven. Gebruik onderdeel C met de meegeleverde inbussleutel. (Afb. 3A). Het wordt aanbevolen om elk van de 6 schroeven met de hand in te draaien en ze vervolgens een voor een vast te draaien.


De adapterplaat/optionele afdekking installeren

OPMERKING: Er zitten twee adapterplaten in dit pakket. De kleinere (onderdeelnummer 6) moet worden gebruikt als u een kap aan deze ventilator toevoegt. De grotere (onderdeelnummer 7) is voor de luminaire.

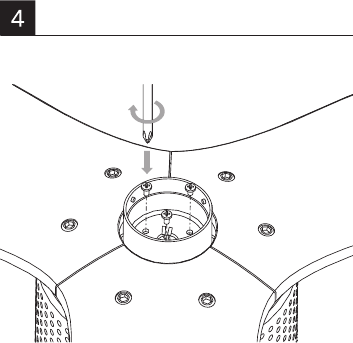

1. Verwijder de drie schroeven van de montagering van de ventilator. (Niet verwijderen) (Afb. 4).

2. Plaats de adapterplaat over de schroefgaten. Zoek de schroeven die u eerder hebt verwijderd en installeer de adapterplaat.
3. Draai de afdekking erop. (Afb. 4A)


De eenheid ophangen

1. Haal de stelschroef eruit die zich in de hangerbal bevindt, laat de hangerbal zakken en verwijder de kruispen. Verwijder de hangerbal van de hangerbalophangstangconstructie (Afb. 5).

2. Verwijder de gaffelpen en de splitpen en draai de twee kraagschroeven los van de motorkraag (Afb. 5).
3. Voer de motordraden en de veiligheidskabel voorzichtig door de ophangstang. Draai de ophangstang in de kraag (Afb. 5A).

4. Lijn de gaten van de ophangstang en de kraag uit en steek de splitpen en de gaffelpen erin. Draai de twee kraagschroeven vast (Afb. 5B).


Als de splitpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan dit ertoe leiden dat de ventilator losraakt en mogelijk valt.

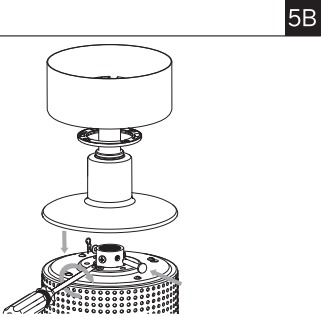

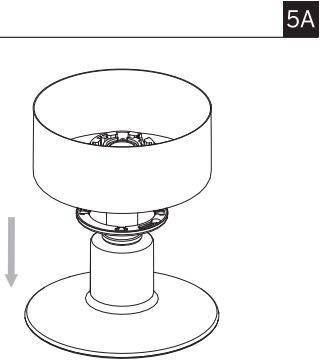

1. Schuif de koppelingsafdekking, de afdekking van de kap (beschilderde zijde naar beneden) en de kap (open zijde naar boven) op de ophangstang (Afb. 5B). De koppelingsafdekking gaat helemaal naar de onderkant.
2. Plaats de hangerbal voorzichtig terug op de ophangstang en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (Afb. 5C).

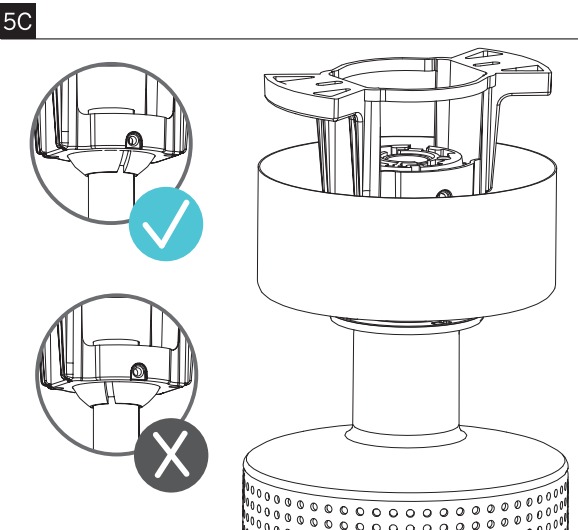

3. Til de ventilatormotorconstructie voorzichtig omhoog naar de montagebeugel en plaats de hangerbal in de montagebeugelhouder. Zorg ervoor dat het lipje op de montagebeugelhouder goed in de groef in de hangerbal zit (Afb. 5C). Draai de houderconstructie totdat de bal valt en vastklikt in de hangerbeugelschroef.

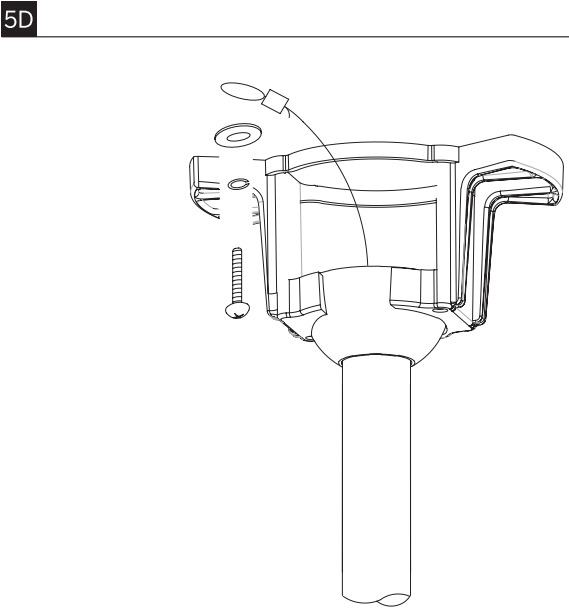

4. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Afb. 5D). Raadpleeg onderdeel C


OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor ventilator- en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als ophangstangmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad. Gebruik onderdeel E

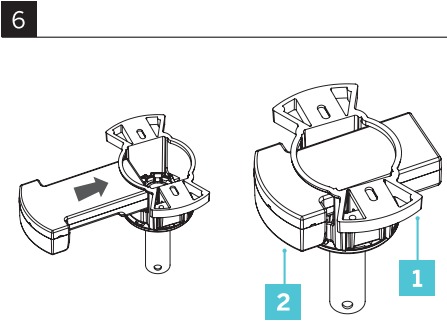

1. Montagebeugel
2. Ontvanger

Plaats de ontvanger in de montagebeugel met de vlakke kant van de ontvanger naar het plafond gericht (Fig. 6).

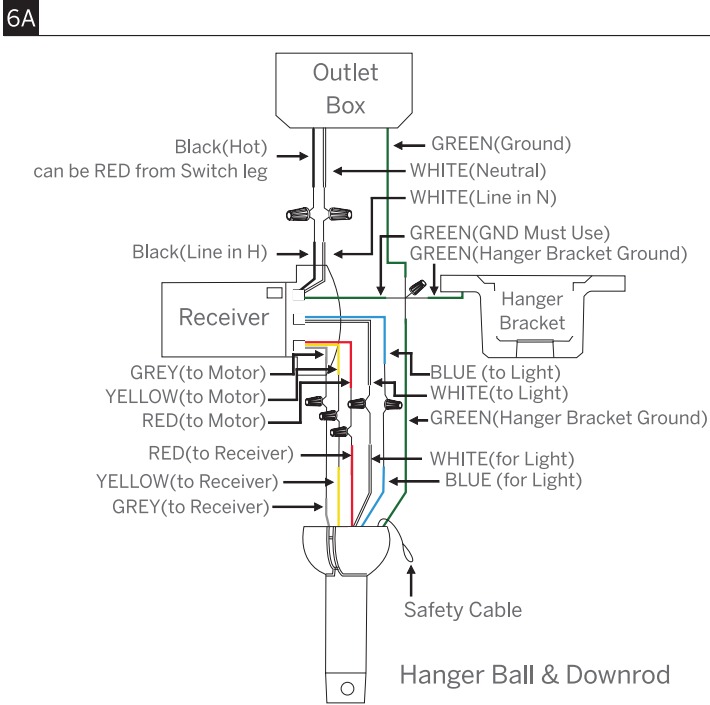

Bedrading motor naar ontvanger & ontvanger naar huisaansluiting (Fig. 6A).

1. Sluit de aardingsdraad van de kogel/verlengbuis, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte functionaliteit van de ventilatorregeling.

2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (stroomvoerende) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op de bedrading van uw huis. Gebruik de plastic draadmoeren bij uw ventilator. Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse draden of aansluitingen zijn.

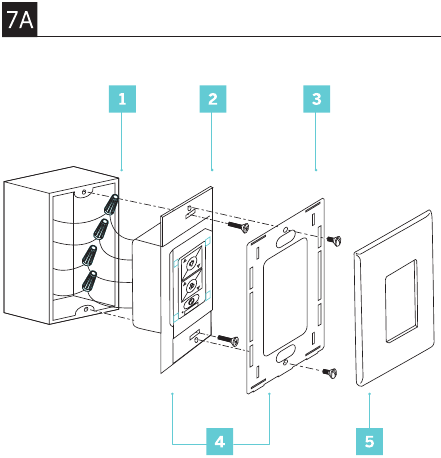

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening optioneel accessoire niet inbegrepen.
Een Bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Wandcontactdoos
2. Wandbediening
3. Wandmontageplaat
4. Schroeven voor montageplaat
5. Wandplaat

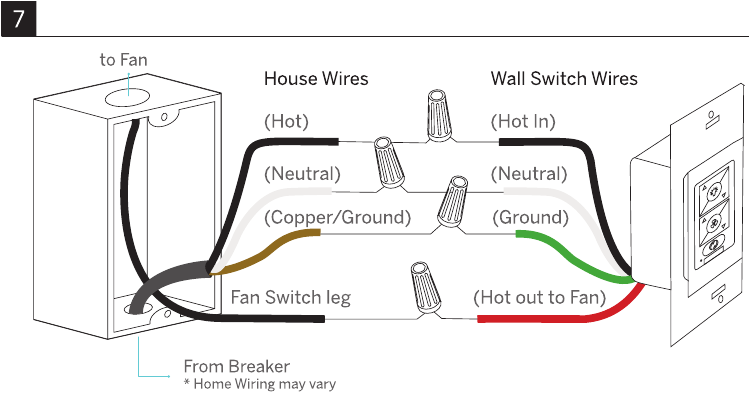

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (Fig. 7).
2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 7).
5. Stop de draadaansluitingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 7A).
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 7A)

Multi-locatie bedrading
Koppel elke wandbediening afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie. Zie "De eenheid bedienen"

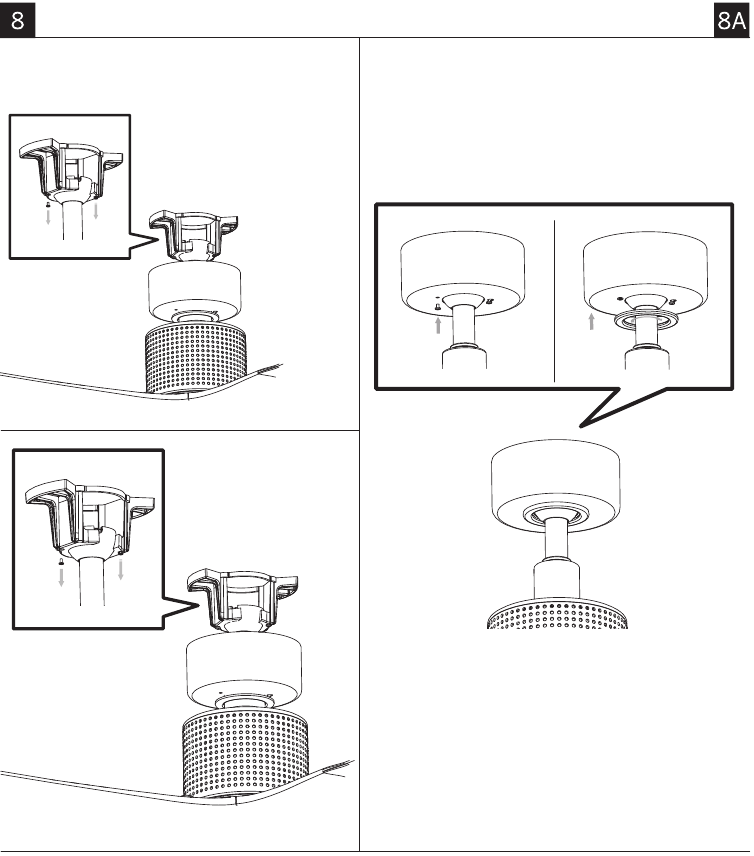

De installatie voltooien

1. Zet alle draadaansluitingen vast met de meegeleverde kabelbinders om te helpen bij de installatie van de kap.
2. Stop de aansluitingen netjes in de contactdoos van het plafond.
3. Schuif de kap omhoog naar de ophangbeugel en plaats het sleutelgat op de kap over de schroef op de ophangbeugel. Draai de kap totdat deze op het smalle gedeelte van de sleutelgaten vastklikt (Fig. 8).
4. Lijn het ronde gat op de kap uit met het overgebleven gat op de ophangbeugel. Zet vast door de eerder losgedraaide schroef en de eerder verwijderde schroef vast te draaien. (Fig. 8)
5. Stel de schroeven van de kap indien nodig bij totdat de kap en de kapafdekking goed vastzitten. (Fig. 8A)

Zorg ervoor dat het lipje aan de onderkant van de ophangbeugel goed in de groef van de ophangkogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade veroorzaken aan de elektrische bedrading.

De led-verlichtingsmodule installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.

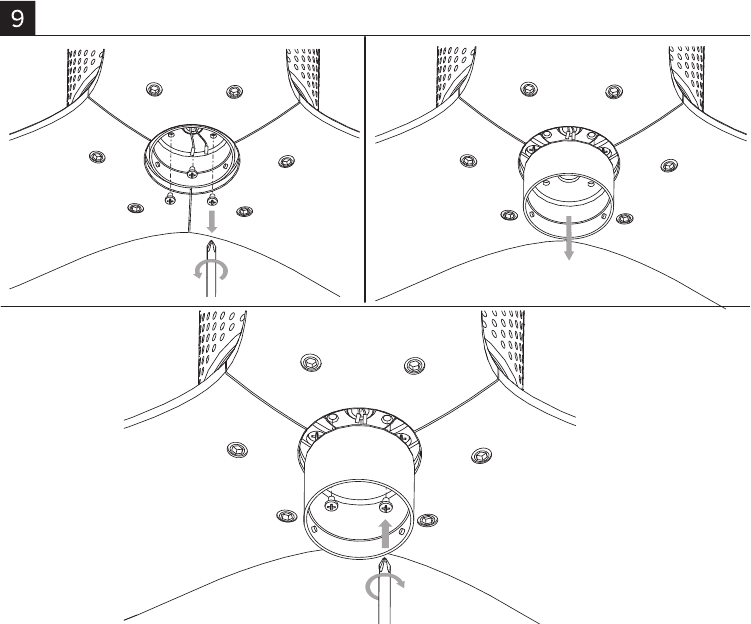

1. Verwijder 3 schroeven van de buitenste rand van de adapterplaat en bewaar ze voor toekomstig gebruik.

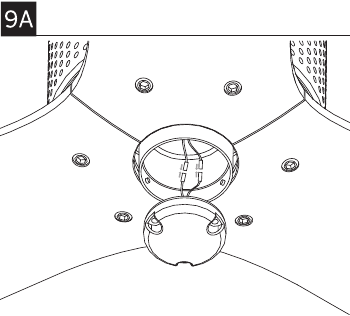

2. Houd de led-verlichtingsmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadaansluitingen. Verbind de witte draadconnectoren van de verlichtingsmodule met de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de ledmodule (Fig. 9).

3. Stop de aansluitingen netjes in de montageplaat. Plaats de verlichtingsmodule tegen de adapterplaat en zet vast met de 3 eerder verwijderde schroeven (Fig. 9A)

4. Til de pc-kap omhoog tegen de verlichtingsmodule en zet deze vast aan de ventilator door de pc-kap met de klok mee te draaien tot deze goed vastzit. (Fig. 9B)


De eenheid bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld. Zie Fig. 10

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter) (Fig. 10A)


Luchtgapschakelaar: Trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale werking van de ventilator (alleen meegeleverd met wandbediening).

OPMERKING Uw ventilator heeft 6 snelheden. Er klinkt een geluidssignaal wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of -wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.

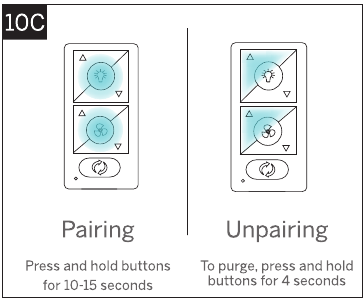

Zie (Fig. 10C) voor koppelen.
OPMERKING: Koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

Bediening synchroniseren voor meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 10B en de onderstaande instructies.
Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle lampen die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Resetten

Als u dit van de ventilatorondersteuning hebt vernomen, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 11A) of (Fig. 11B).

Fabrieksreset
Houd de knoppen 10 seconden ingedrukt totdat de ventilator 3 pieptonen laat horen om de reset aan te geven

Fabrieksreset ontvanger
Druk op de resetknop op de ontvanger totdat de ontvanger 3 pieptonen laat horen om de reset aan te geven

Wifi-reset ventilator
Houd de en 10 seconden ingedrukt totdat de led groen knippert en de ontvanger 2 lange pieptonen laat horen
OPMERKING: Als u uw wifi-instellingen (SSID of beveiligingswachtwoord) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De led knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus inschakelde.

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt zich ook aanmelden met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met smart home-systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

Personaliseer uw ervaring

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden I Apart verkrijgbaar F-WCBT-WT Wit
	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Koppelstuk Verbindt twee verlengstangen XF-I
	Verlengstang XF-12 - 12" verlengstang I XF-18 - 18" verlengstang XF-24 - 24" verlengstang I XF-36 - 36" verlengstang XF-48 - 48" verlengstang I XF-60 - 60" verlengstang XF-72 - 72" verlengstang

Probleemoplossing

Mijn unit start niet

1. Controleer de hoofd- en secundaire zekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn unit maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de stopcontactdoos goed is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde stopcontactdoos hebt en dat deze correct is geïnstalleerd.

Mijn unit wiebelt

1. Draai de stelschroeven in de verlengstang vast.
2. Zorg ervoor dat uw ophangkogel is vergrendeld in de ophangbeugel
3. Draai de schroeven van de ophangbeugel vast aan de stopcontactdoos.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde stopcontactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn apparaat produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk om een langere verlengstang te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als de standaard wandschakelaar niet van toepassing is.
2. Wacht minimaal 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.verbinding.

Mijn product kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is opnieuw opstarten en hoe start ik mijn ventilator opnieuw op?
Opnieuw opstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening eruit, wacht u 10 seconden en plaatst u deze terug.

Wat is Breeze Mode

Breeze Mode bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen in de instructies.

Wat is een fabrieksreset

Fabrieksreset is een herstel van de originele instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilatorwisselknop, de lichtwisselknop en de seizoenswisselknop op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: Mogelijk moet u uw afstandsbedieningen of wandbedieningen opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg het FAQ-gedeelte van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten. Contactgegevens vindt u voorin de instructies.

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com/fan-support/

Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omliggende wanden. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of het reinigen van de ventilator.
Gebruik geen water of chemicaliën bij het reinigen van de ventilator of ventilatorbladen om elektrische schokken of schade aan de motor of afwerking te voorkomen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.

Alle stelschroeven moeten voor de installatie worden gecontroleerd en opnieuw worden aangedraaid waar nodig.

Installeer of gebruik uw ventilator niet als er onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend bedoeld voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn bestemd voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn bestemd voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de roterende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen zijn geplaatst. Er kan lawaai en schade aan de ventilator ontstaan.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsconstructie stevig worden gemonteerd en betrouwbaar een minimum van 15,9 kg (35 lbs) kunnen dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er een ongebruikelijke oscillerende beweging wordt waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen. Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Een natte locatie, aan het plafond opgehangen ventilator moet worden gemonteerd en geïnstalleerd in overeenstemming met de installatie-instructies van de fabrikant. De ventilator moet worden gemonteerd op een contactdoos die geschikt is voor ventilatorondersteuning. De contactdoos moet worden verzonken en gemonteerd op de "15 cm"-zijde van een houten balk van 10 x 15 cm. De contactdoos moet zo worden afgedicht dat er geen water in de contactdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.

Middelen voor ontkoppeling moeten in de vaste bedrading worden opgenomen in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u het gevoel hebt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Ondersteuning

Voor een snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Spinster FR-W2404-60L Handleiding

Beschikbare talen
