Modern Forms Aura FR-W2303 Handleiding

Algemene vragen

Lees en bewaar deze instructies voor de installatie.

Voor alle vragen over uw plafondventilator dient u alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.

Benodigde gereedschappen

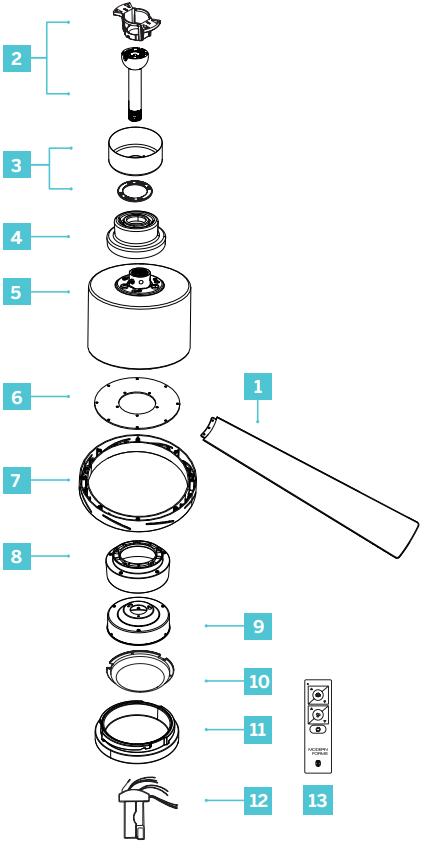

Inhoud van de verpakking / Beschrijving van de onderdelen

1. Set van 8 bladen
   72": RPL-F2303-72-BD-**
   60": RPL-F2303-60-BD-**
2. Hangende assemblage Montagebeugel Downrod-assemblage:
   6-inch hangende assemblage
   RPL-HGR-ASM-6-**
3. Kap met kapring
   RPL-CAN-CYL-**
4. Koppelingsafdekking
   RPL-F2303COUCVR-**
5. Motorassemblage
6. Doorzichtige centrale ring
   RPL-F2303-CEN-RING
7. Decoratieve bladbeugel
   RPL-F2303BRACK-**
8. Bladhouderadapter
   RPL-F2303BLDHDER**
9. Adapterplaat
   RPL-F2303-ADP-**
10. CCT LED-module
    F4IN-120V-R1-CS
11. Acrylkap
    RPL-F2303-GLA
12. Besturingsontvanger met hardware
    72": F-R3-2303-072CS
    60": F-R3-2303-060CS
13. Afstandsbediening
    F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

Controleer of alle onderdelen zijn verwijderd voordat u het verpakkingsmateriaal weggooit.

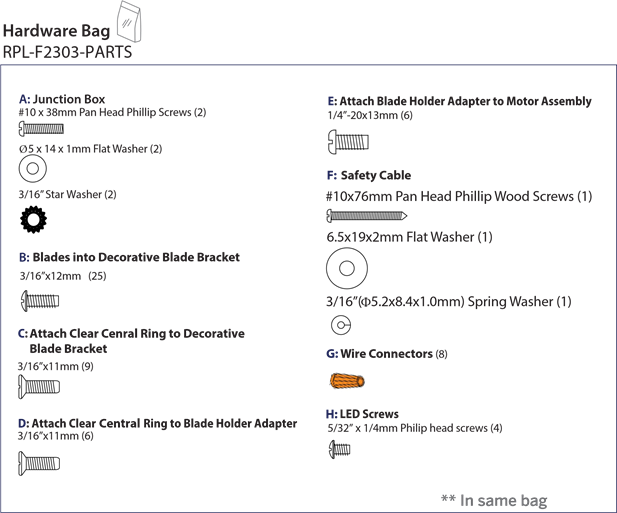

Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld op de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".

Bevestig de contactdoos rechtstreeks aan de bouwconstructie.
Gebruik indien nodig hardware A.

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Steunbeugel
2. Contactdoos
3. Balk

1. Contactdoos

1. Contactdoos

LET OP: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.

LET OP: : Ventilatoren met stang kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra stangen (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.

LET OP: De set voor hellende plafonds (apart verkrijgbaar) is vereist voor toepassingen op hellende plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).

Ondersteunend plafond Maximale hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

LET OP: Mogelijk heeft u een langere stang nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (Fig. 1B).

LET OP: Voor natte locaties - zorg ervoor dat de individuele houten balk minstens 1 inch breder is dan de kap van de ventilator voor montage.

De montagebeugel installeren

Vergeet niet om de stroom bij de stroomonderbreker uit te schakelen.
Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom uit bij de stroomonderbreker op de locatie van de ventilator.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (Fig. 2).

   1. Montagebeugel
   2. Schroef

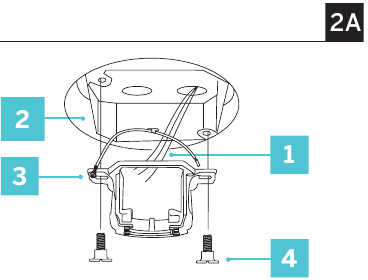

3. Haal de 120-volt voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (Fig. 2A).

   1. 120V-draden
   2. cUL-gecertificeerde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met de contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (Fig. 2A).

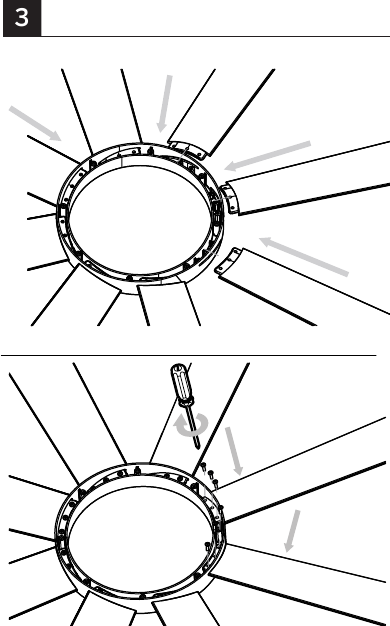

De ventilatorbladen bevestigen

1. Plaats de bladen in de decoratieve bladbeugelsleuf. Bevestig de ventilatorbladen aan de bladbeugel met behulp van de meegeleverde schroeven. Herhaal dit voor de overige bladen.
   Gebruik hardware B (Fig. 3)

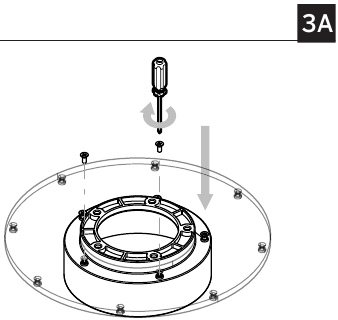

2. Bevestig de doorzichtige bladhouderring aan de bladhouderadapter.
   Gebruik hardware C (Fig. 3A)

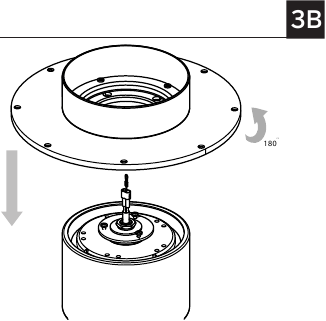

3. Neem de gemonteerde doorzichtige centrale ring en bladhouderadapter en draai deze 180 graden. Bevestig deze assemblage nu aan de motorbehuizing met behulp van de meegeleverde schroeven.
   Gebruik hardware D (Fig. 3B)

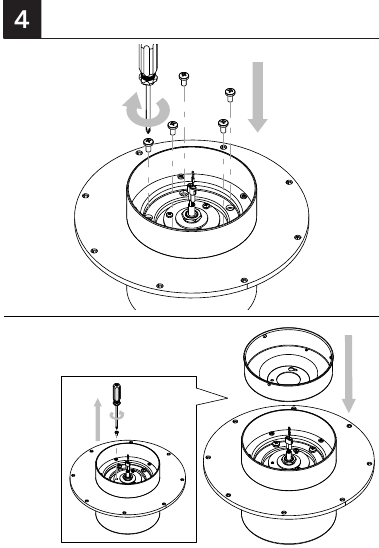

4. Verwijder 1 en draai 2 schroeven los van de motorassemblage. Zoek de adapterplaat. Bevestig de lichtadapterplaat aan de motorassemblage door de 1 verwijderde schroef opnieuw te bevestigen en de 2 losgedraaide schroeven vast te draaien. (Fig. 4)

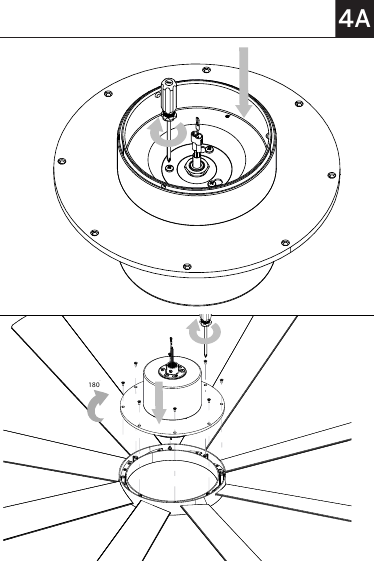

Motorassemblage bevestigen aan decoratieve bladbeugel/bladen

1. Zoek de eerder gemonteerde bladen en bladbeugel. Til de motorassemblage op de bladbeugel. Bevestig de bladhouderring aan de bladbeugel met de meegeleverde schroeven. (Fig. 4A).
   Gebruik hardware E.


De ventilator ophangen

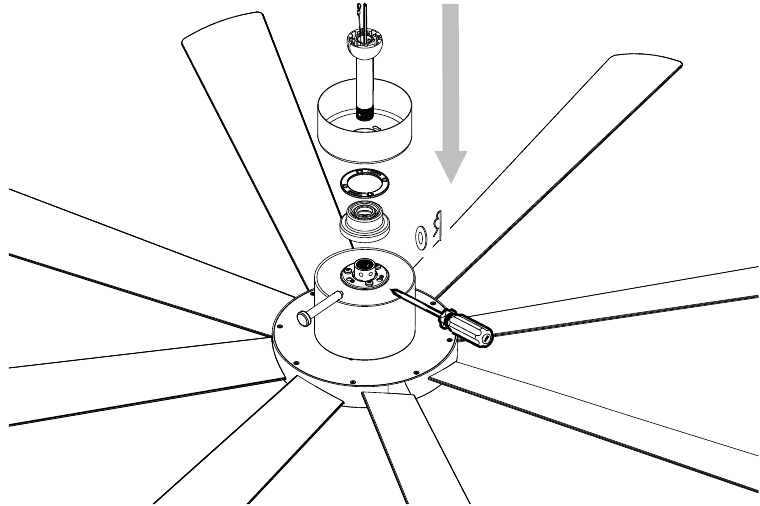

1. Haal de stelschroef uit de hangerkogel, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van de hangerkogel-/stangassemblage (Fig. 5).

   Fig. 5

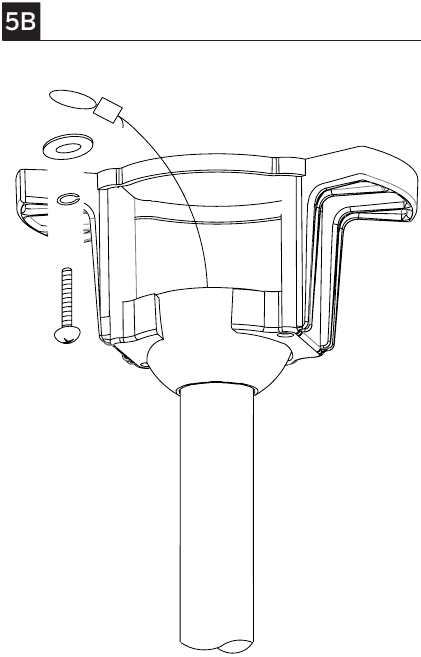

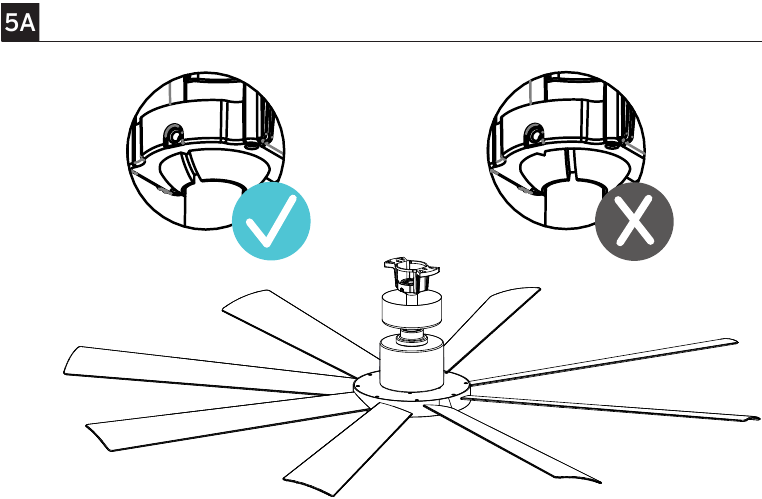

2. Verwijder de gaffelpen en borgpen en draai de twee kraagschroeven van de motorkraag los (Fig. 5).
3. Voer de motordraden en veiligheidskabel voorzichtig door de stang. Draai de stang in de kraag.
4. Lijn de gaten van de stang en de kraag uit en steek de borgpen en gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 5).

Als u de borgpen niet correct installeert en/of de schroeven niet vastdraait, kan de ventilator losraken en mogelijk vallen.

1. Schuif de koppelingsafdekking, de afdekking van de kap (geverfde kant naar beneden) en de kap (open kant naar boven) op de stang (Fig. 5A). De koppelingsafdekking gaat helemaal naar beneden.

2. Installeer de hangerkogel voorzichtig terug op de stang, en zorg ervoor dat de kruispen zich in de juiste positie bevindt, de stelschroef is vastgedraaid en de draden niet zijn verdraaid (Fig. 5A).
3. Til de ventilatormotorassemblage voorzichtig op naar de montagebeugel en plaats de hangerkogel in de montagebeugelvoet. Zorg ervoor dat het lipje op de montagebeugelvoet correct in de groef in de hangerkogel is geplaatst (Fig. 5A). Draai de voetassemblage totdat de kogel valt en in de hangerbeugelschroef vergrendelt.
4. Bevestig de veiligheidskabel in de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 5B).
   Raadpleeg onderdeel F.


LET OP: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als stangmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aarddraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de kroonsteentjes, behalve de aarddraad.
Gebruik Hardware G.

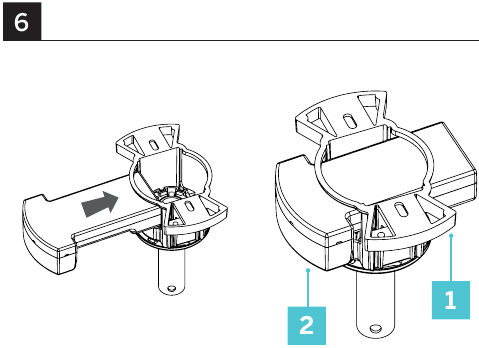

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 6).

1. Montagebeugel
2. Ontvanger

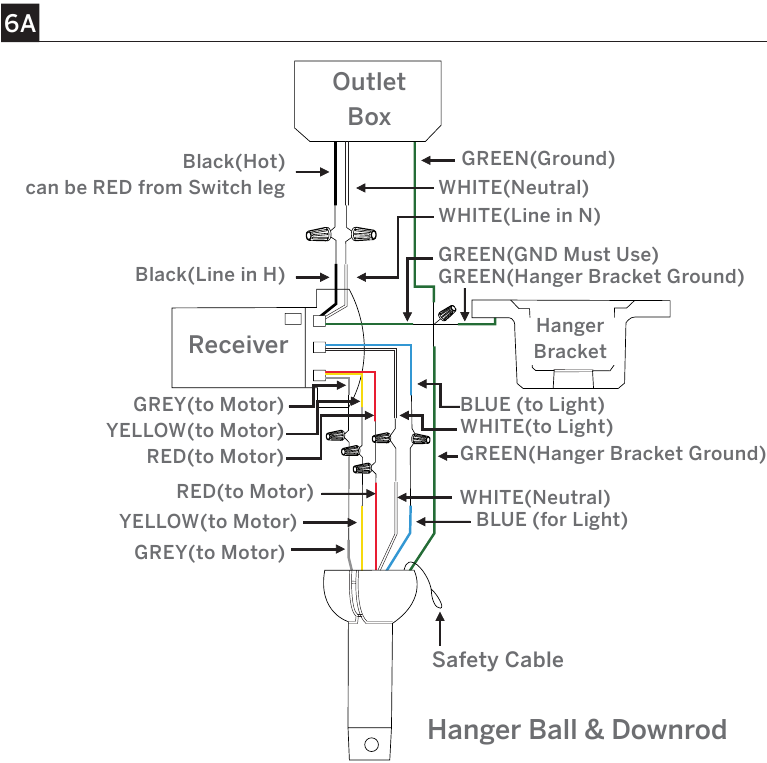

Motordraden naar de ontvanger en de ontvanger naar de huisvoedingsdraden (Fig. 6A).

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic kroonsteentjes bij uw ventilator.
Zet de plastic kroonsteentjes vast met elektriciteitstape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

1. Sluit de aarddraad van de kogel/hangstangconstructie, de aarddraad van de montagebeugel en de aarddraad van de ontvanger aan op de aarddraad in de contactdoos.

   Als de aarddraden niet worden aangesloten, kan dit leiden tot een slechte werking van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad met het label "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad met het label "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad met het label "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad met het label "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad met het label "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad met het label "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad met het label "AC in N" van de ontvanger.

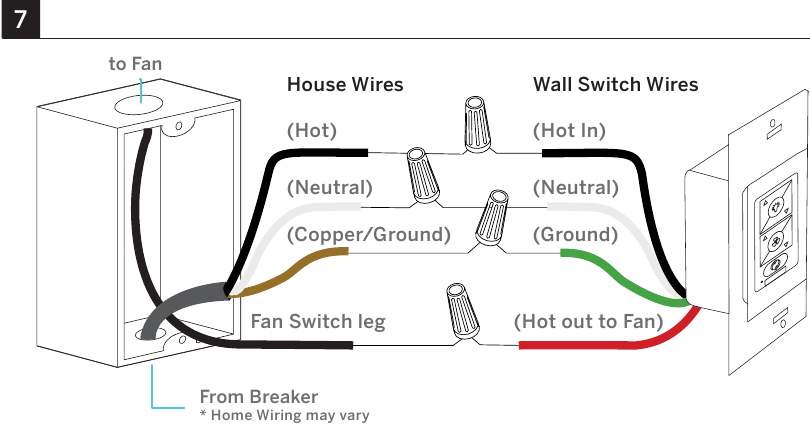

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening Optioneel accessoire niet inbegrepen. Een Bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad met het label "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 7).

2. Sluit de zwarte draad met het label "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 7).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 7A).


   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat

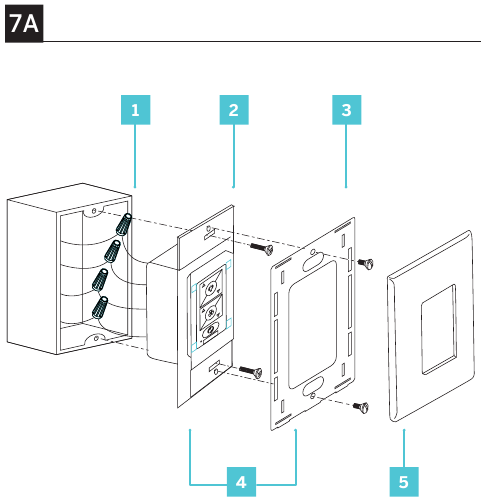

6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 7A).

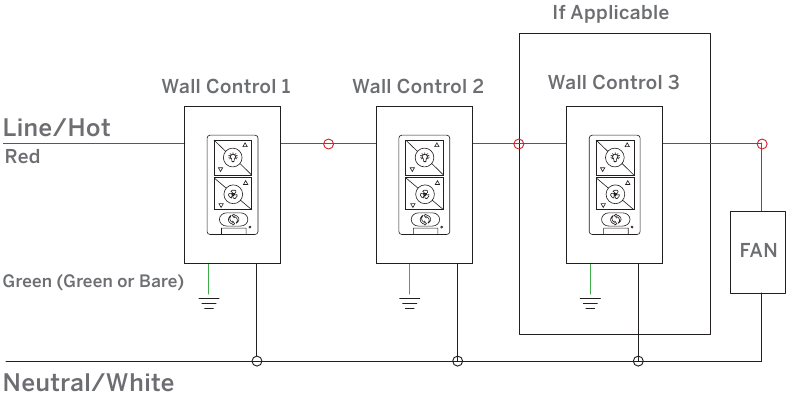

Bedrading voor meerdere locaties

Koppel elk van de wandbedieningen afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

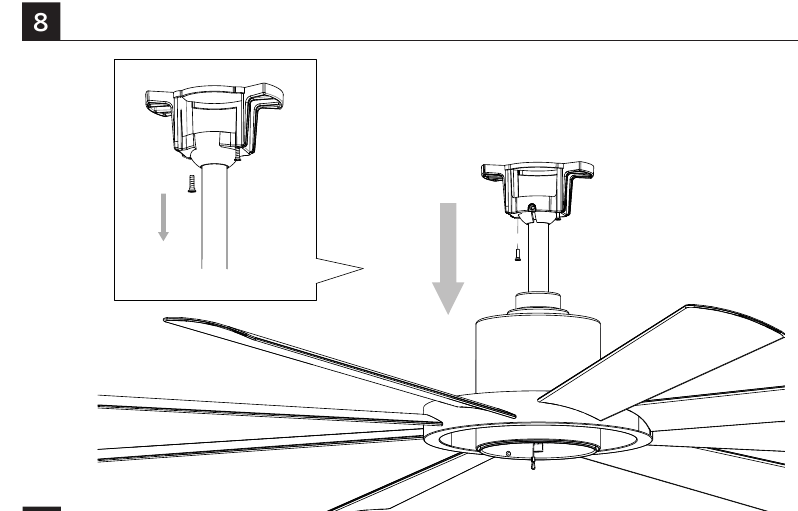

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de kap te vergemakkelijken.
2. Stop de verbindingen netjes in de plafondcontactdoos.

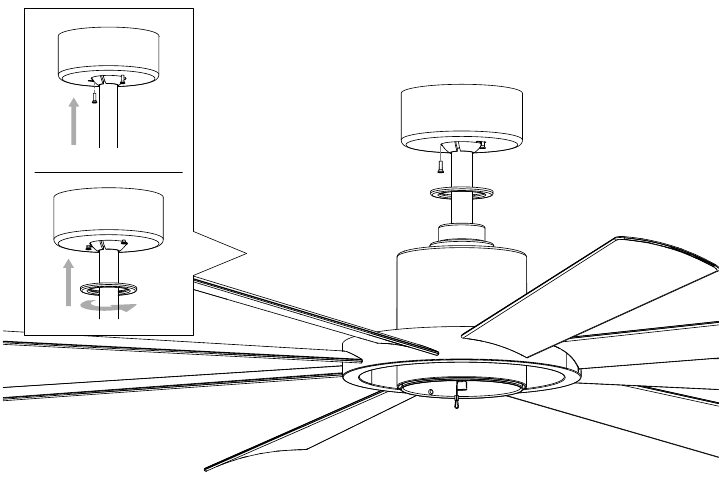

3. Schuif de kap omhoog naar de hangbeugel en plaats het sleutelgat op de kap over de schroef op de hangbeugel. Draai de kap totdat deze vastklikt in het smalle gedeelte van de sleutelgaten (Fig. 8).

4. Lijn het cirkelvormige gat op de kap uit met het overige gat op de hangbeugel. Zet vast door de ene schroef die eerder is losgedraaid en de ene die eerder is verwijderd, vast te draaien. (Fig. 8A)

   Fig. 8A
5. Stel de kopschroeven naar behoefte af totdat de kap en de kapafdekking goed vastzitten. (Fig. 8A)

Zorg ervoor dat het lipje aan de onderkant van de hangbeugel goed in de groef van de kogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit de elektrische bedrading beschadigen.

De LED-armatuurmodule installeren

Voordat u met de installatie begint, dient u de stroom uit te schakelen door de stroomonderbreker uit te schakelen of de zekering uit de zekeringenkast te verwijderen.

OPMERKING: Uw ventilator wordt standaard geleverd als 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur). Verwijder de 3 schroeven rond de LED-module. Verwijder de PC-afdekking. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).

4. Zodra u uw gewenste kleurtemperatuur hebt geselecteerd - plaatst u de PC-afdekking terug door de drie eerder verwijderde schroeven op de module te schroeven.
5. Zoek de LED-schroevenzak - u hebt deze nodig om de LED aan de adapterplaat te bevestigen.
   Gebruik Hardware H.

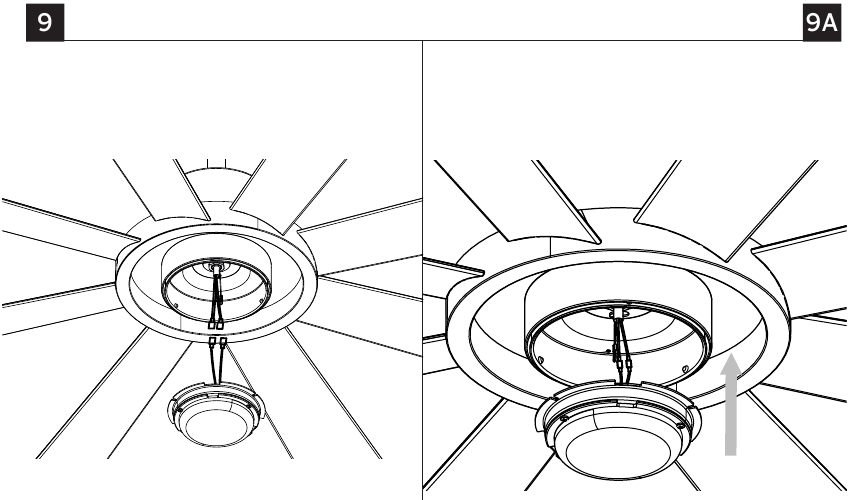

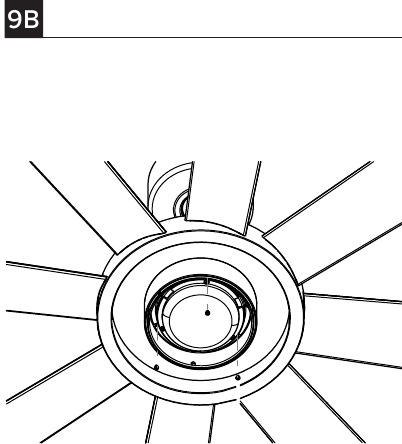

6. Houd de LED-armatuurmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module(Fig. 9/9A).

7. Stop de verbindingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 schroeven uit de hardwarezak. (Fig. 9B).

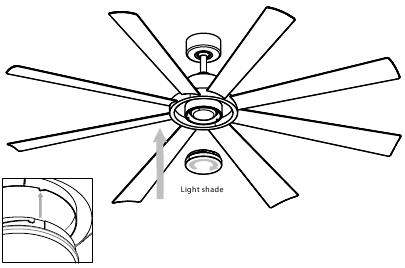

8. Hef de acrylkap omhoog tegen de armatuurmodule en zet deze vast aan de ventilator door de glazen kap met de klok mee te draaien totdat deze goed vastzit. (Fig. 9C )

   Fig. 9C

De ventilator bedienen

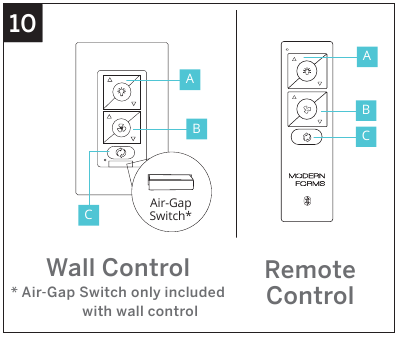

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, Helderder/Dimmer
2. Ventilator aan/uit, Snelheid omhoog/omlaag

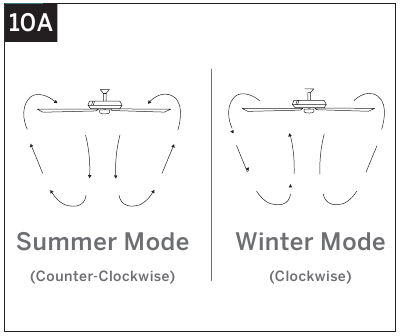

3. Seizoen (Zomer/Winter)

Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale werking van de ventilator (alleen inbegrepen bij wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimum-/maximumsnelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen het gezichtsveld bedienen.

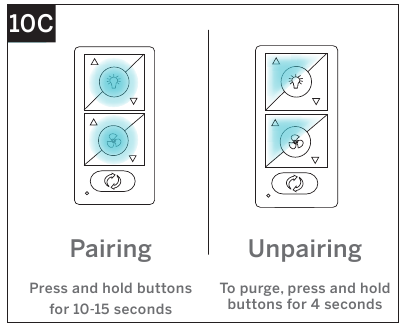

Zie (Fig. 10C) voor koppelen.

OPMERKING: Het koppelen moet worden voltooid binnen drie (3) minuten na het inschakelen van de ventilator.

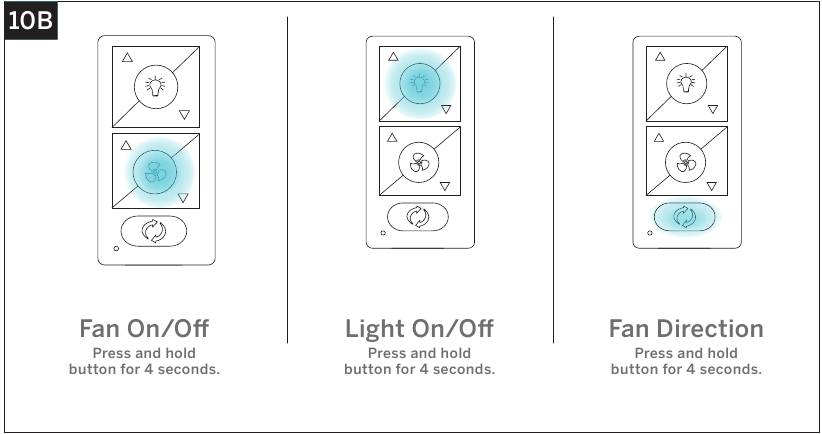

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig.10B en de onderstaande instructies.

Ventilator aan/uit: Houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Licht aan/uit: Houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lichten worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Ventilatorrichting: Houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

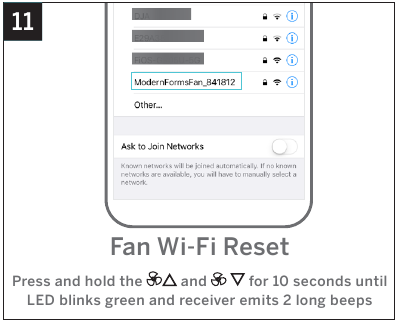

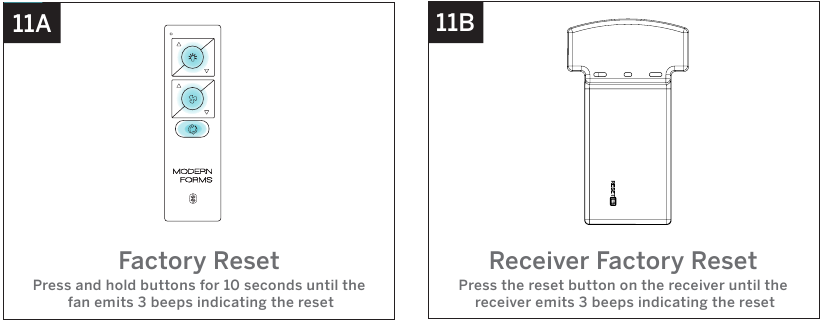

Resetten

Als u wordt geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 11A) of (Fig. 11B).

OPMERKING: Als u uw wifi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De Briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.

OPMERKING: De Briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de Briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de Briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de Briesmodus betrad.

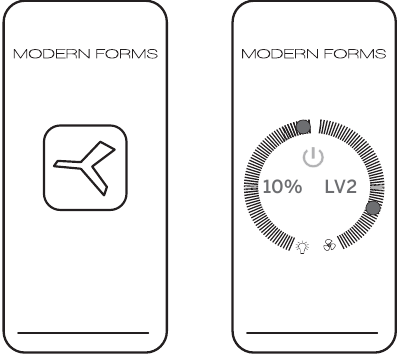

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app.

Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store

of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, heeft u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met slimme thuisystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor ondersteuningsvideo's over installatie en integratie van slimme apparaten

Accessoires

Personaliseer uw ervaring

Bluetooth-wandbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Apart verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Kit voor schuin plafond

Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch
XF-SCK

Koppeling

Verbindt twee stangverlengstukken
XF-I

Stangverlengstuk

XF-12 - 12" Stangverlengstuk
XF-18 - 18" Stangverlengstuk
XF-24 - 24" Stangverlengstuk
XF-36 - 36" Stangverlengstuk
XF-48 - 48" Stangverlengstuk
XF-60 - 60" Stangverlengstuk
XF-72 - 72" Stangverlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de aansluitingen van de voedingsdraad op de ventilator en de aansluitingen van de schakeldraad in de schakelkasten.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen zijn bevestigd (en de bladarmen, indien van toepassing) goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vast zit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de aansluitdoos vastzit.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde aansluitdoos heeft en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in de stangverlenging vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de aansluitdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig verdeeld zijn of zorg ervoor dat u een goedgekeurde cUL/UL-vermelde aansluitdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk een langer stangverlengstuk te gebruiken dan het meegeleverde stangverlengstuk.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator te resetten.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als de standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten in de koppelingsmodus ingeschakeld.
4. Houd de - en -knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft en er drie (2) hoorbare pieptonen te horen zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord heeft ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het opgegeven bereik van de routerfabrikant bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is power cycling en hoe kan ik mijn ventilator power cyclen?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit te schakelen en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening, wacht u 10 seconden en plaatst u deze terug.

Wat is Breeze Mode?
Breeze Mode bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is Pairing?
Pairing is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een Factory Reset?
Factory Reset is een herstel van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de knoppen voor het in- en uitschakelen van de ventilator, het in- en uitschakelen van het licht en het in- en uitschakelen van het seizoen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: U moet uw afstandsbedieningen of wandbedieningen opnieuw aan de ventilator koppelen na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg de FAQ-sectie van onze app voor verdere begeleiding. Voor alle andere vragen kunt u contact opnemen met onze toegewijde Fan Support-specialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Ventilatorondersteuning

Voor snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@modernforms.com

modernforms.com

Veiligheidsregels

Ga voor informatie over bediening, onderhoud en probleemoplossing naar modernforms.com.

Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektriciteitsvoorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.

Gebruik geen water of chemicaliën bij het schoonmaken van de ventilator of ventilatorbladen om elektrische schokken of schade aan de motor of afwerking te voorkomen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingen.

Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.

Alle stelschroeven moeten worden gecontroleerd en opnieuw worden aangedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de roterende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator ontstaan.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.
Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Een natte locatie plafondventilator moet worden gemonteerd en bevestigd in overeenstemming met de installatie-instructies van de fabrikant. De ventilator moet worden gemonteerd op een contactdoos die geschikt is voor ventilatorondersteuning. De contactdoos moet verzonken en gemonteerd zijn aan de "vijftien centimeter" -zijde van een 4 bij 6 houten balk. De contactdoos moet zodanig worden afgedicht dat er geen water in de contactdoos komt.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangende onderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. Onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/-schakelaar.

Middelen voor ontkoppeling moeten in de vaste bedrading worden opgenomen in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet voldoende kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

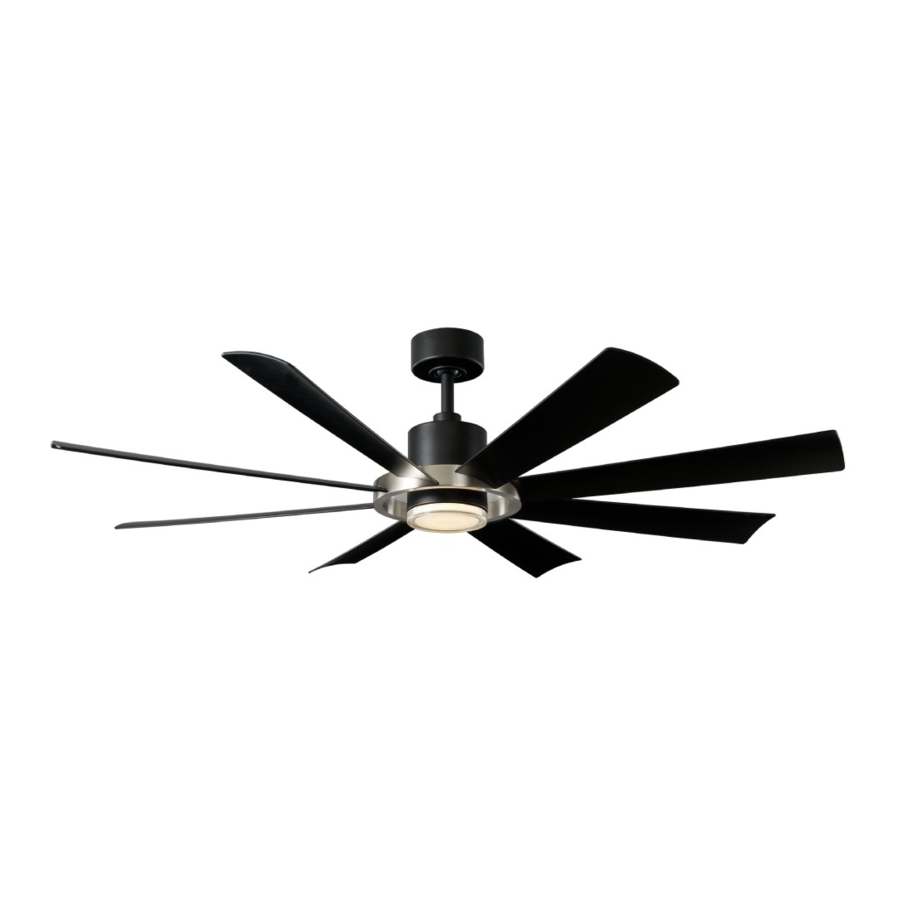

Download Modern Forms Aura FR-W2303 Handleiding

Beschikbare talen
