Modern Forms Torque FR-W2204-70 / 58 Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit

Benodigde hulpmiddelen

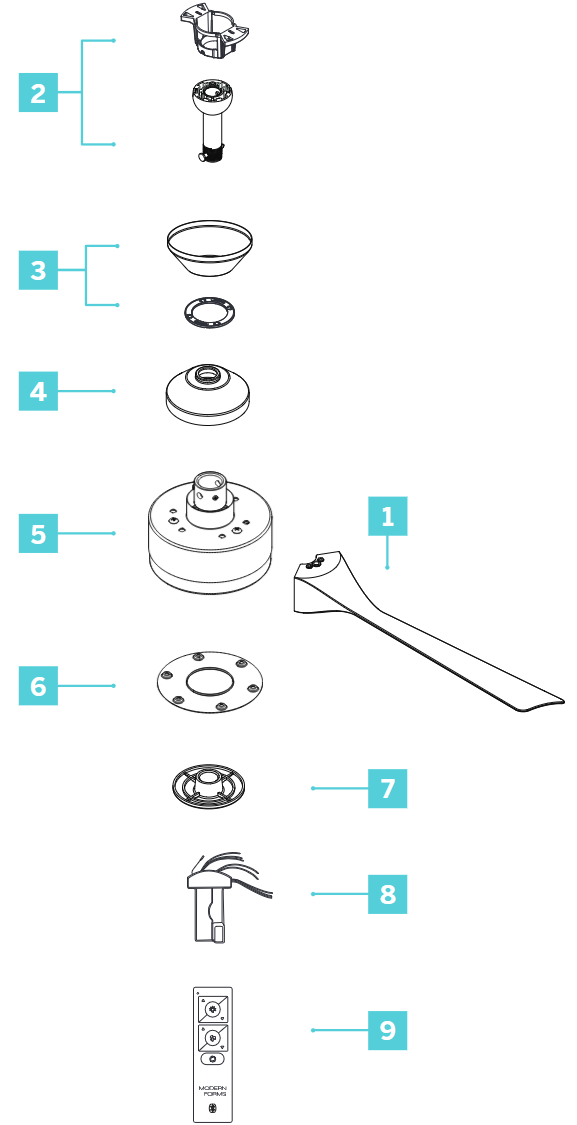

Inhoud van de verpakking

Hangend gewicht: 7,44 kg (58")
Hangend gewicht: 7,89 kg (70")


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Bladset van 3
   58": RP L-F2204-58-BD-**
   70": RP L-F2204-70-BD-**
2. Hangconstructie Montagebeugel Onderstangconstructie 58": RP L-HGR-ASM-** 70": RP L-HGR-ASM-8-**
3. Kap met kapring RP L-CAN-OCT-**
4. Koppelingsdeksel RPL-F2204COUCVR-**
5. Motorconstructie

6. Decoratieve onderconstructie RPL-F2204DECASM-**
7. Decoratieve onderkap RPL-F2204CAPASM-**
8. Bedieningsontvanger met hardware 58:" F-R3N-2204-058 70:" F-R3N-2204-070
9. Afstandsbediening F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

Hardwarezak
RPL-F2204-PARTS

• Onderdeel A
• Onderdeel B
• Onderdeel C
• Onderdeel D
• Onderdeel E

* De standaard hardwarezak wordt niet geleverd met inbusschroeven/sleutel. Om vervangende inbusschroeven/sleutel te bestellen, bestelt u onderdeelnummer RPL-F2204-HEX-**

Hardwarezak

1. Aansluitdoos
   #10 x 38mm Pan Head Phillip Schroeven (2)

   Ø5 x 14 x 1mm Platte ring (2)

   3/16" Sterring (2)

2. Bladschroeven/ringen
   1/4" x 19" Pan Head Phillip Schroeven (7)

   1/4 (6x13x1mm) Platte ringen (7)

   Φ6x14x1mm Rubber ringen (7)


3. Decoratieve onderste assemblageschroeven* RPL-F2204-HEX-**
   M3 L-vormige inbussleutel (1)

   M5 Inbusschroeven (7)

4. Veiligheidskabel
   Φ6.5x19x2mm Platte ring (1)

   3/16"(Φ5.2x8.4x1.0mm) Veerring (1)

   #10x76mm Pan Head Phillip Houtschroeven (1)

5. Draadmoeren/binders
   Aangetroffen bij de ontvanger


Voordat u verpakkingsmaterialen weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd. Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 15,9 kg). Gebruik geen contactdozen van kunststof. Gebruik alleen UL/cUL-gecertificeerde contactdozen met het label "FOR FAN SUPPORT." Raadpleeg onderdeel A
Bevestig de contactdoos rechtstreeks aan de bouwconstructie.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaande armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met onderstang kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra onderstangen (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: De set voor hellende plafonds (apart verkrijgbaar) is vereist voor toepassingen op hellende plafonds en is geschikt voor hellingen tot 45° (Afb. 1B).
OPMERKING: U hebt mogelijk een langere onderstang nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (Afb. 1B).

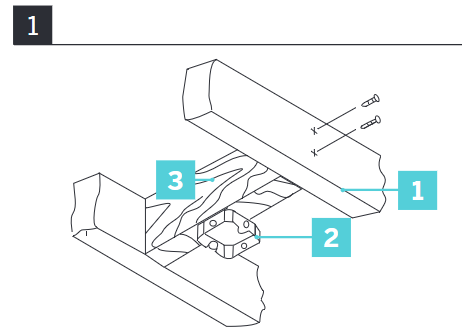

1. Steunbeugel
2. Contactdoos
3. Balk

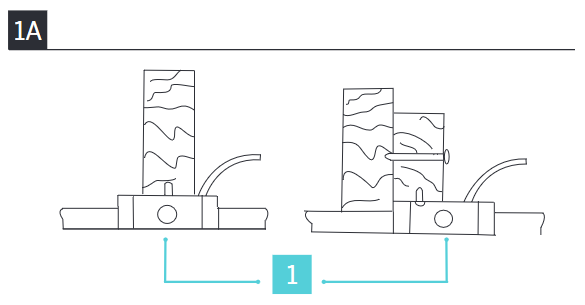

1. Contactdoos

Maximale hoek steunplafond 30°

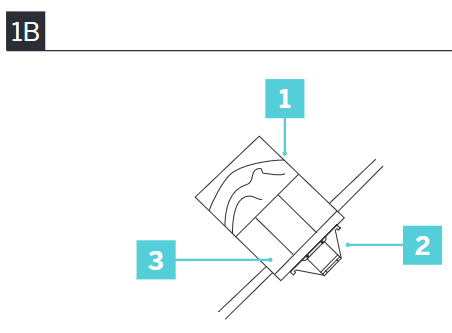

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

1. Contactdoos

De montagebeugel installeren

Vergeet niet om de stroom bij de stroomonderbreker uit te schakelen.
Volg de onderstaande stappen om uw ventilator op de juiste manier op te hangen:

1. Schakel de stroom bij de stroomonderbreker naar de ventilatorlocatie uit.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (Afb. 2).

   1. Montagebeugel
   2. Schroef

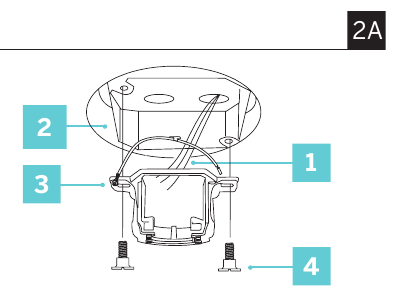

3. Steek de 120 volt toevoerdraden door het middelste gat in de plafondmontagebeugel zoals weergegeven in (Afb. 2A).

   1. 120V-draden
   2. cUL-gecertificeerde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met de contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (Afb. 2A).

De ventilatorbladen/decoratieve onderconstructie/kap bevestigen

1. Bevestig de ventilatorbladen met de meegeleverde bladschroeven en ringen. Plaats de rubber ringen onder de platte ringen. Herhaal dit voor de overige bladen. (Afb. 3).Raadpleeg onderdeel B

2. Draai de ventilator om en installeer de decoratieve onderconstructie met de meegeleverde schroeven.Gebruik onderdeel C met de meegeleverde inbussleutel. (Afb. 3A). Het wordt aanbevolen om elk van de 6 schroeven met de hand te draaien en ze vervolgens één voor één vast te draaien.

3. Draai de onderkap op de onderkant van de ventilator zoals afgebeeld. (Afb. 3B)
   OPMERKING: U kunt de ventilatorbehuizing op het meegeleverde piepschuim plaatsen om de behuizing te helpen stabiliseren tijdens het installatieproces van de bladen.


De ventilator ophangen

1. Verwijder de stelschroef in de hangerkogel, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van het downroddel van de hangerkogel (Fig. 4).

2. Verwijder de splitpen en de borgpen en draai de twee kraagschroeven van de motorkraag los (Fig. 4).

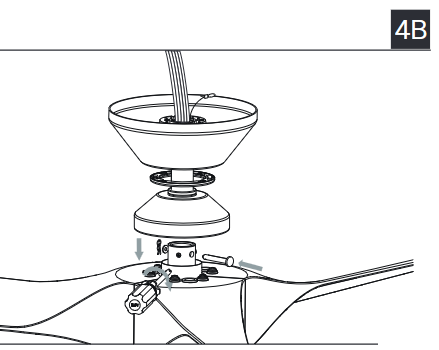

3. Voer voorzichtig de motordraden en de veiligheidskabel omhoog door de downrod. Draai de downrod in de kraag (Fig. 4A).

4. Lijn de gaten van de downrod en de kraag uit en steek de borgpen en de splitpen erin. Draai de twee kraagschroeven vast (Fig. 4).

Als de borgpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan dit ertoe leiden dat de ventilator losraakt en mogelijk valt.

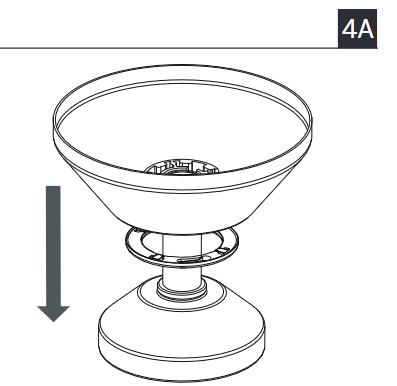

1. Schuif de koppelingsafdekking, de kapafdekking (geverfde zijde naar beneden) en de kap (open zijde naar boven) op de downrod (Fig. 4A). De koppelingsafdekking gaat helemaal naar beneden.

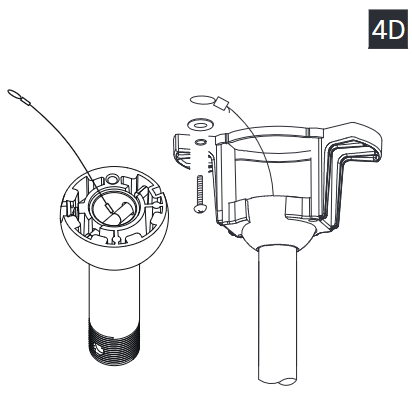

2. Installeer de hangerkogel voorzichtig terug op de downrod en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (Fig. 4A).
3. Til de ventilatormotoreenheid voorzichtig omhoog naar de montagebeugel en plaats de hangerkogel in de montagebeugel. Zorg ervoor dat het lipje op de montagebeugel goed in de groef in de hangerkogel zit (Fig. 4B). Draai de stopcontactmontage totdat de kogel valt en in de hangerbeugelschroef vergrendelt. (Fig. 4C)


4. Zet de veiligheidskabel vast aan de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 4D). Raadpleeg deel C
   OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor ventilator- en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als downrodmodellen in de Verenigde Staten.


De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) nodig, die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de kroonstenen, behalve bij de aardingsdraad. Gebruik deel E

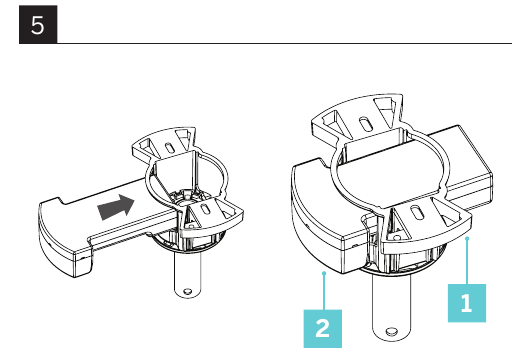

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 5).

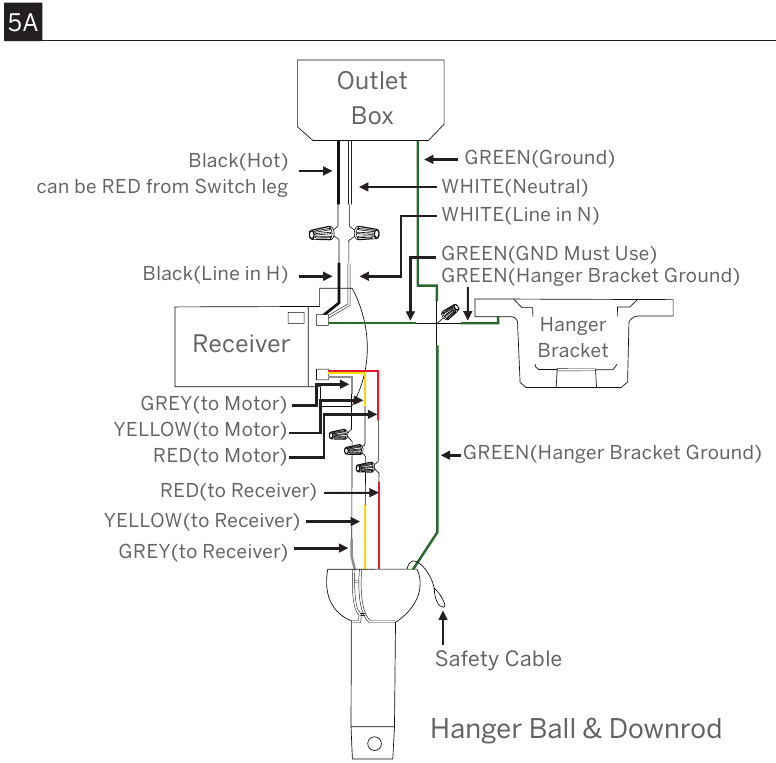

Motor naar ontvanger & ontvanger naar voedingsdraden van het huis (Fig. 5A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de hangerkogel/downrodeenheid, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte ventilatorbesturing.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.

Volg de bovenstaande stappen om de ventilator op de huisbedrading aan te sluiten. Gebruik de plastic kroonstenen bij de ventilator. Zet de plastic kroonstenen vast met isolatietape. Zorg ervoor dat er geen losse draden of aansluitingen zijn.

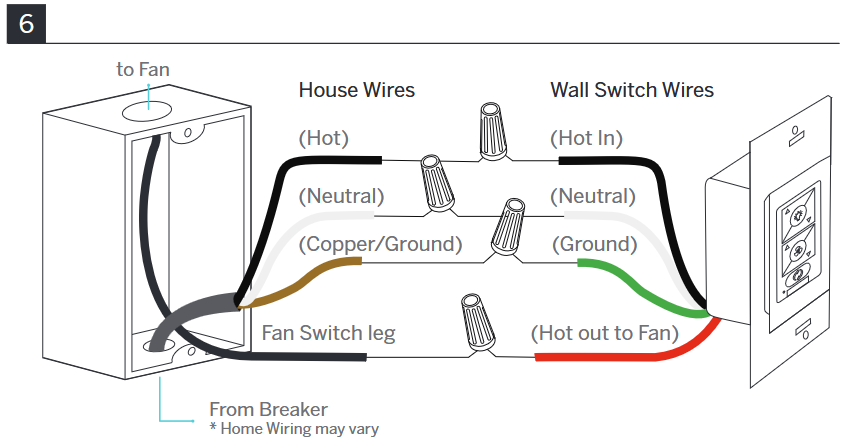

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening optioneel accessoire niet inbegrepen. Een Bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugvoert naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (Fig. 6).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker (Fig. 6).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 6).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 6A).

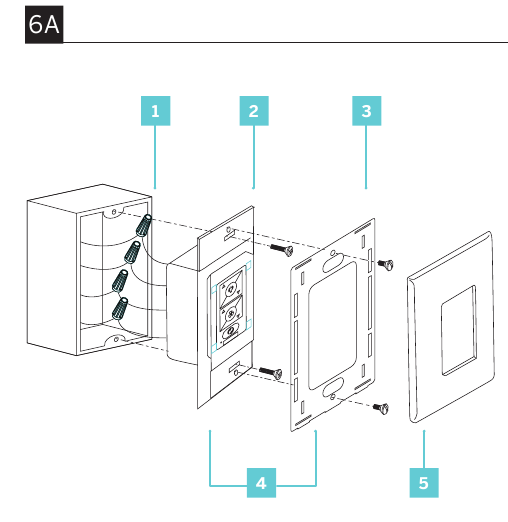

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 6A).

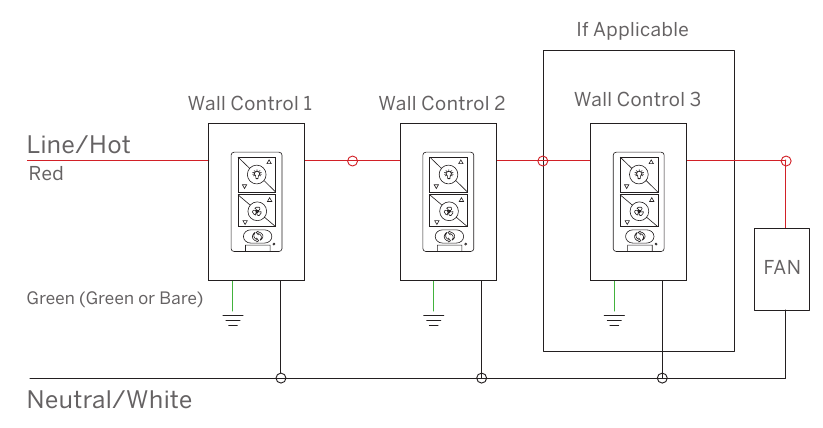

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie.

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de kapinstallatie te vereenvoudigen.
2. Stop de aansluitingen netjes in de plafondcontactdoos.
3. Schuif de kap omhoog naar de hangerbeugel en plaats het sleutelgat op de kap over de schroef op de hangerbeugel. Draai de kap totdat deze op de smalle sectie van de sleutelgaten vastklikt (Fig. 7).

4. Lijn het ronde gat op de kap uit met het resterende gat op de hangerbeugel. Zet vast door de ene schroef die eerder is losgemaakt en de ene die eerder is verwijderd, vast te draaien. (Fig. 7A)

5. Pas de kopschroeven indien nodig aan totdat de kap en de kapafdekking goed vastzitten. (Fig. 7A)

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerkogel zit voordat u de kap aan de beugel bevestigt. Als u het lipje niet goed in de groef plaatst, kan dit de elektrische bedrading beschadigen.

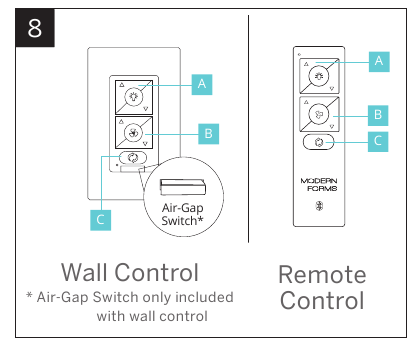

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet noodzakelijk voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.
OPMERKING: Deze ventilator wordt niet geleverd met een lamp

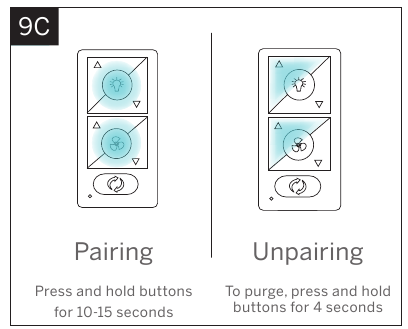

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen het gezichtsveld bedienen.
Zie (Fig. 9C) voor koppeling.
OPMERKING: Koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

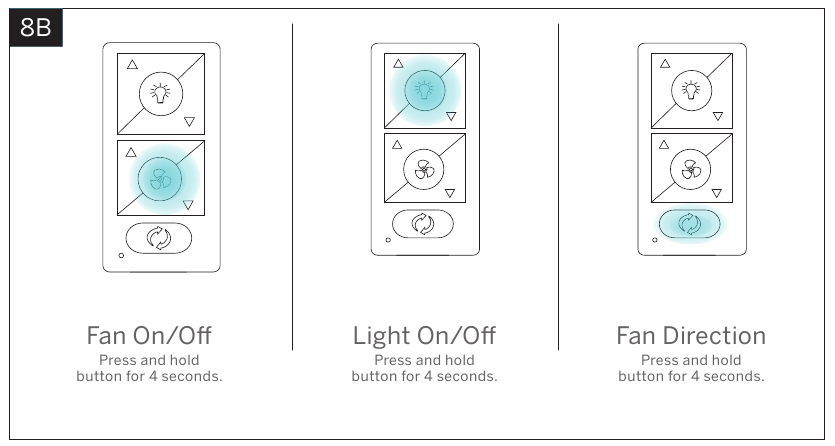

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 8B.

Ventilator aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus (CCW-rotatie) gezet. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

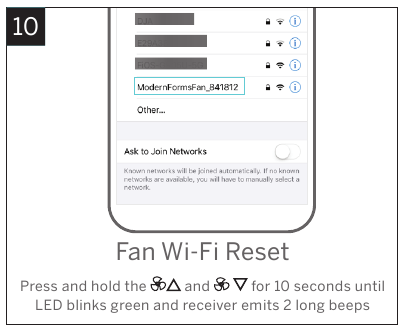

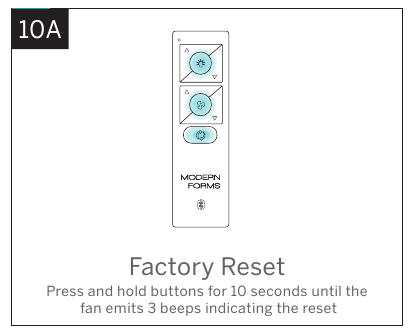

Resetten

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).
OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoord) wijzigt, moet u de Wi-Fi opnieuw instellen. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Breeze-modus

De Breeze-modus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De Breeze-modus draait uw ventilator altijd in de zomerrichting.

1. Om de Breeze-modus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de Breeze-modus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de Breeze-modus inschakelde.

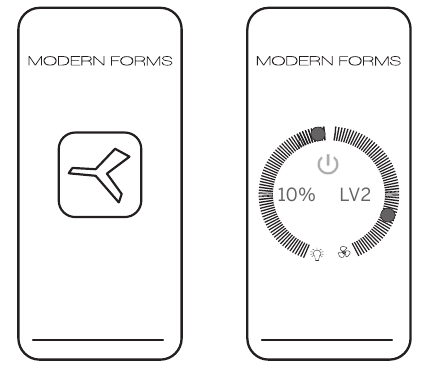

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme thuis-systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van slimme thuisapparaten

Accessoires

	Bluetooth-wandbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit
	Bluetooth-afstandsbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Koppeling Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" verlengstuk | XF-18 - 18" verlengstuk XF-24 - 24" verlengstuk | XF-36 - 36" verlengstuk XF-48 - 48" verlengstuk | XF-60 - 60" verlengstuk XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarhuizen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die horen bij een nieuwe ventilator verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen zijn bevestigd (en de bladarmen indien van toepassing) stevig vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
5. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
6. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw hangerkogelmontage op zijn plaats is vergrendeld in de hangerbeugel.
3. Draai de schroeven van de ophangbeugel vast aan de contactdoos.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-vermelde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtbeweging
Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan het meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom krijgt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard AAN/UIT-wandschakelaar of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de en knoppen op de bediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen te horen zijn, is het koppelingsproces voltooid.

Ik zie de wifi (ModernFormFan_XXXXXX) van mijn ventilator niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor ventilatorsnelheid hoger en ventilatorsnelheid lager op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator is er niet in geslaagd om verbinding te maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de fabrikant van de router opgegeven bereik bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is herstarten en hoe herstart ik mijn ventilator?
Herstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBTWT), trekt u de Air-Gap Switch op uw wandbediening uit, wacht u 10 seconden en plaatst u deze opnieuw.

Wat is adaptief leren?

Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de Breeze-modus?

De Breeze-modus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld geleverd aan uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de originele instellingen van de ventilator. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilatorwisselknop, de lichtwisselknop en de seizoenswisselknop op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: Mogelijk moet u uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met de Modern Forms Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten.
Contactgegevens vindt u voorin de instructies.

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, ga naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit objecten in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingen.
Nadat de elektrische verbindingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig voor de installatie.

Installeer of gebruik uw ventilator niet als er onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator in elkaar te zetten of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen zijn geplaatst. Er kan lawaai en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteunende structuur veilig worden gemonteerd en in staat zijn om minimaal 15,9 kg betrouwbaar te ondersteunen. Gebruik alleen UL/cUL-gecertificeerde contactdozen met het label "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies voor installatie
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Voor alle vragen over uw plafondventilator dient u alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u ons getrainde technische personeel bellen op:
1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com Of live chat op modernforms.com

Ventilatorondersteuning
Voor snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Torque FR-W2204-70 / 58 Handleiding

Beschikbare talen
