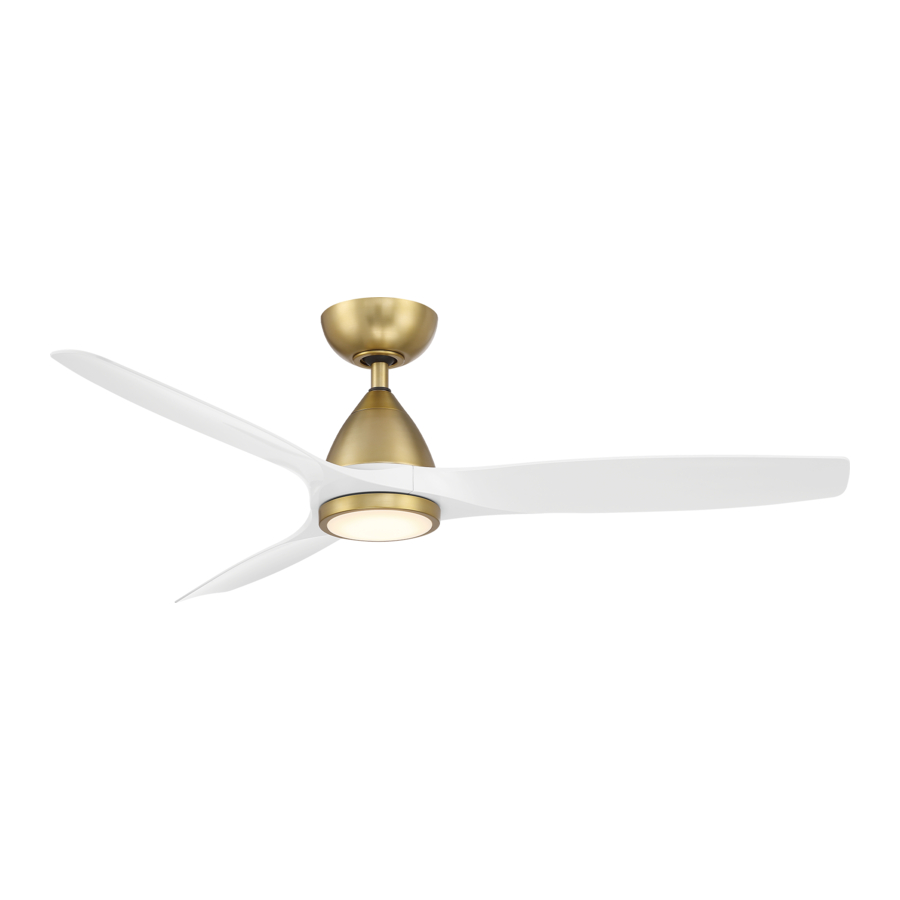

Modern Forms Skylark FR-W2202-54L / 62L Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth geactiveerd voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit

Benodigde gereedschappen

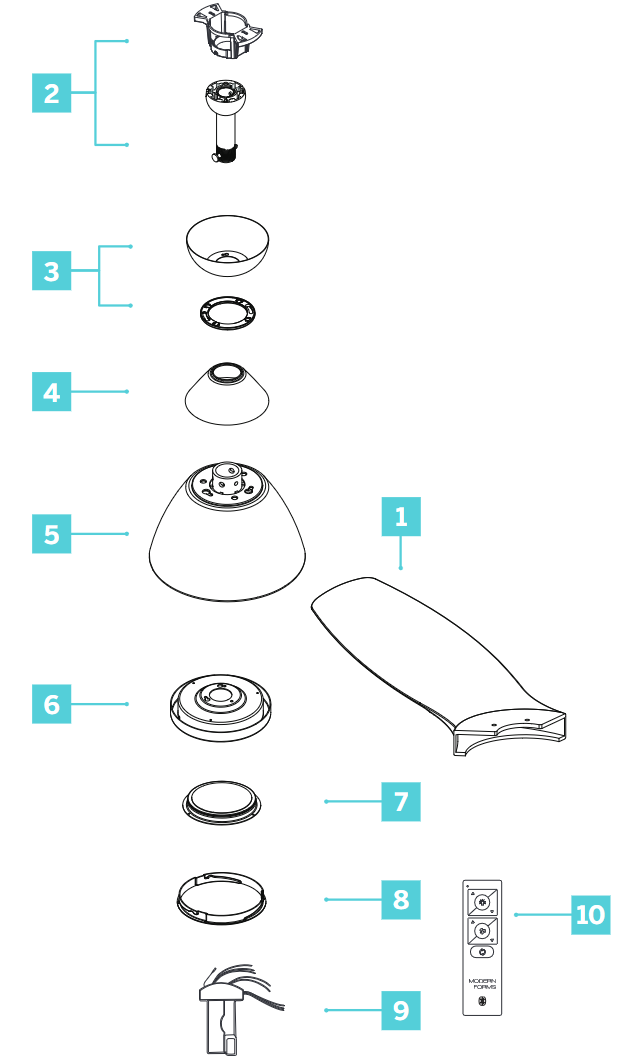

Inhoud van de verpakking

Hangend gewicht: 7,4 kg./16,31 lbs. (54")
Hangend gewicht: 8,4 kg./18,51 lbs. (62")


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Bladset van 3
   54": RP L-F2202-54-BD-**
   62": RP L-F2202-62-BD-**
2. Hangerconstructie Montagebeugel Valbuisconstructie
   RPL-HGR-ASM-**
3. Baldakijn met baldakijnring RPL-CAN-RND-**
4. Koppelingsdeksel RPL-F2202COUCVR-**
5. Motorconstructie

6. Adapterplaat RPL-F2202-ADP-**
7. CCT LED-module F4IN-120V-R1-CS
8. PC-kap RPL-F2202-GLA
9. Bedieningsontvanger met hardware
   54": F-R3-2202-054RCS
   62": F-R3-2202-062CS
10. Afstandsbediening F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

RPL-F2202-ONDERDELEN
Hardwaretas

1. Aansluitdoos
   #10 x 38 mm Pan Head Phillip-schroeven (2)

   Ø5 x 14 x 1 mm platte ring (2)

   3/16" sterschijf (2)

2. Bladen
   1/4" x 13" Pan Head Phillip-schroeven (7)

   1/4 (6x13x1mm) platte ringen (7)

3. Veiligheidskabel
   Φ6,5x19x2mm platte ring (1 st.)

   3/16"(Φ5,2x8,4x1,0mm) veerring (1)

   #10x76 mm Pan Head Phillip-houtschroeven (1)

4. Draadconnectoren (8)
   (Inbegrepen bij ontvanger)


Controleer of alle onderdelen zijn verwijderd voordat u verpakkingsmaterialen weggooit.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

Montage-opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld op de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde stopcontactdoos is, raadpleeg dan de volgende instructies. Bevestig de stopcontactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De stopcontactdoos en de ondersteuningsconstructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen stopcontactdozen van kunststof. Gebruik alleen UL/cUL-vermelde stopcontactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Raadpleeg deel A
Bevestig de stopcontactdoos rechtstreeks aan de bouwconstructie.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de stopcontactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met valbuis kunnen tot een maximaal aanbevolen lengte van 72" worden opgehangen met behulp van extra valbuizen (apart verkrijgbaar) en de meegeleverde 80" voedingsdraad.
OPMERKING: De hellende plafondkit (apart verkrijgbaar) is vereist voor toepassingen met hellende plafonds en is geschikt voor hellingen tot 45° (afb. 1B).
OPMERKING: U hebt mogelijk een langere valbuis nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (afb. 1B).
OPMERKING: Voor natte locaties - zorg ervoor dat de afzonderlijke houten balk minstens 1 inch breder is dan de baldakijn van de ventilator voor montage.

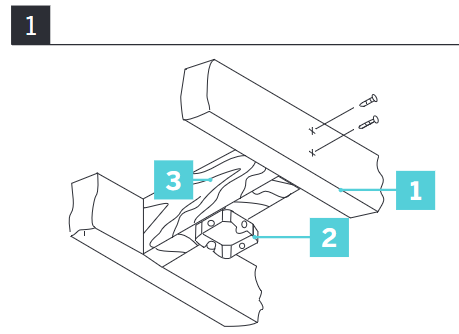

1. Steunbeugel
2. Stopcontactdoos
3. Balk

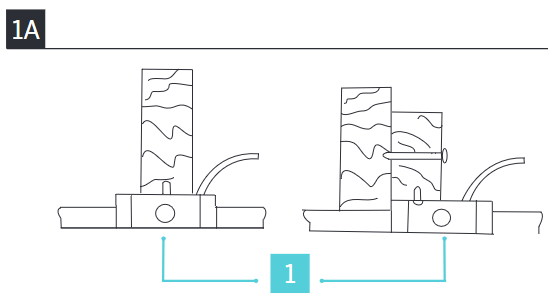

1. Stopcontactdoos

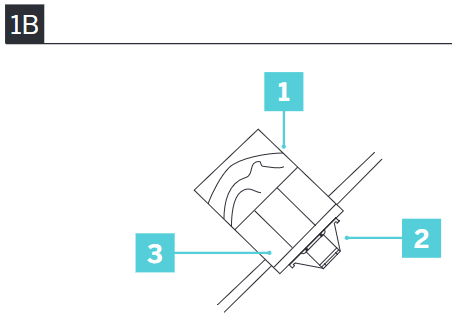

Steunplafond max. hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Inbouwstopcontactdoos

1. Stopcontactdoos

De montagebeugel installeren

Vergeet niet om de stroom uit te schakelen bij de stroomonderbreker.
Volg de onderstaande stappen om uw ventilator op de juiste manier op te hangen:

1. Schakel de stroom uit bij de stroomonderbreker naar de ventilatorlocatie.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (afb. 2).

   1. Montagebeugel
   2. Schroef

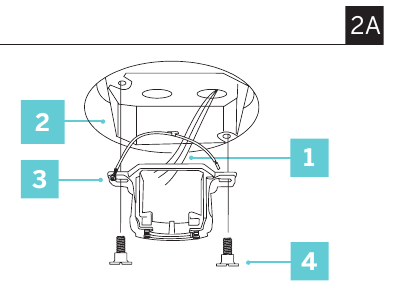

3. Haal de 120 volt-voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (afb. 2A).

   1. 120V-draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met stopcontactdoos)
4. Bevestig de montagebeugel aan de plafondstopcontactdoos met de schroeven en ringen die bij uw stopcontactdoos zijn geleverd (afb. 2A).

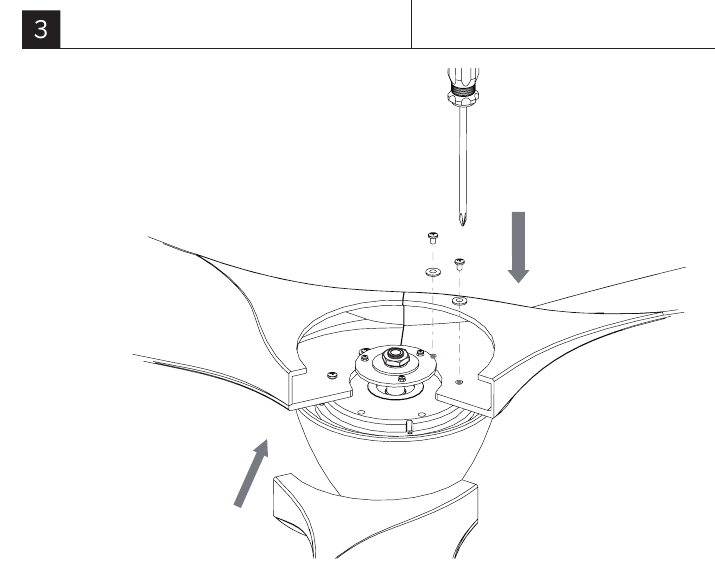

De ventilatorbladen bevestigen

1. Bevestig de ventilatorbladen met de meegeleverde bladschroeven en ringen. (Afb. 3). Raadpleeg deel B

De adapterplaat installeren

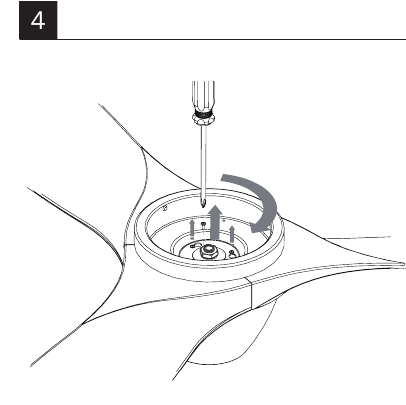

1. Verwijder een van de drie montagering-schroeven van de ventilator en draai de andere twee schroeven los. (Niet verwijderen) (Afb. 4).

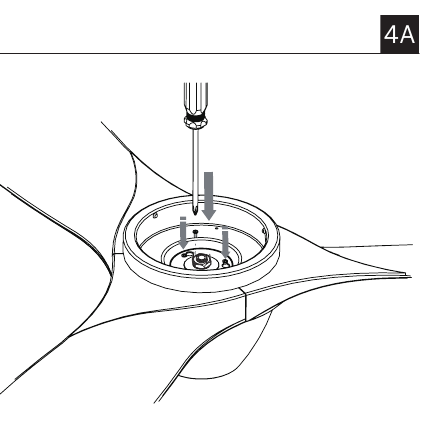

2. Plaats de sleutelgaten in de adapterplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de adapterplaat totdat deze op de smalle sectie van de sleutelgaten vastklikt (afb. 4A).

3. Zoek de montagering-schroeven die u eerder hebt verwijderd en installeer de adapterplaat. Draai de andere twee montagering-schroeven vast die eerder van de montagering zijn verwijderd. (Afb. 4A)

De ventilator ophangen

1. Haal de stelschroef eruit die zich in de hangerkogel bevindt, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van de hangerkogel-valbuisconstructie (afb. 5).

2. Verwijder de gaffelpen en borgpen en draai de twee kraagschroeven van de motorkraag los (afb. 5).

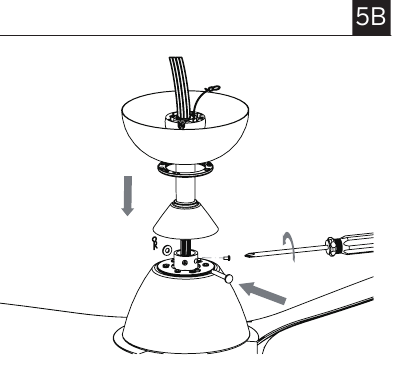

3. Voer de motordraden en veiligheidskabel voorzichtig door de valbuis omhoog. Draai de valbuis in de kraag (afb. 5A ).

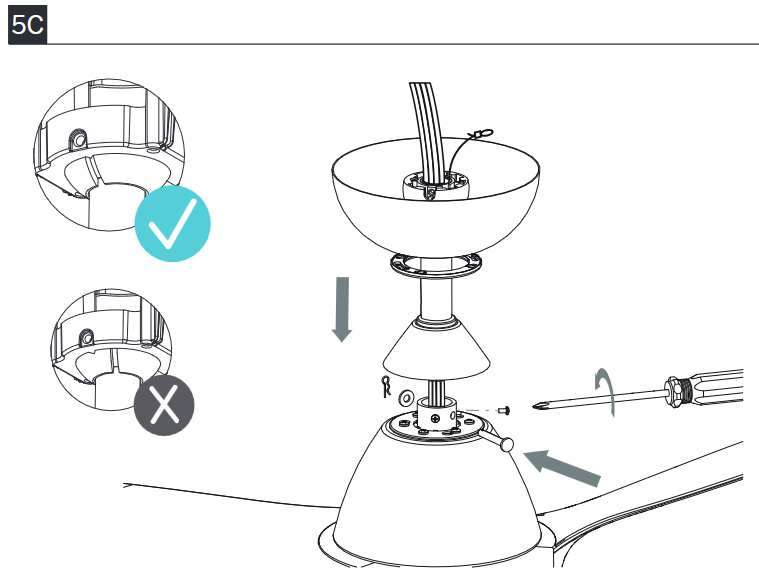

4. Lijn de gaten van de valbuis en kraag uit en steek de borgpen en gaffelpen erin. Draai de twee kraagschroeven vast (afb. 5B).

   Als de borgpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan de ventilator losraken en mogelijk vallen.


1. Schuif het koppelingsdeksel, de baldakijnschroefdeksel (geschilderde kant naar beneden) en de baldakijn (open kant naar boven) op de valbuis (afb. 5B). Het koppelingsdeksel gaat helemaal naar de onderkant.
2. Installeer de hangerkogel voorzichtig opnieuw op de valbuis en zorg ervoor dat de kruispen zich in de juiste positie bevindt, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (afb. 5C).

3. Til de ventilatormotorconstructie voorzichtig op naar de montagebeugel en plaats de hangerkogel in de aansluiting van de montagebeugel. Zorg ervoor dat de lip op de aansluiting van de montagebeugel correct in de groef in de hangerkogel is geplaatst (afb. 5C). Draai de aansluitingconstructie totdat de kogel valt en in de schroef van de hangerbeugel vergrendelt.

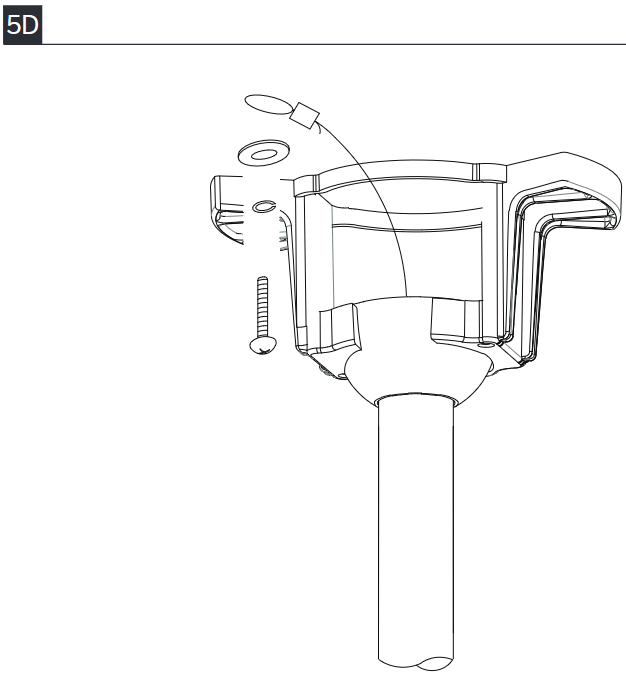

4. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (afb. 5D). Raadpleeg deel C
   OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilatoren en lichtcombinaties van meer dan 35 lbs. in zowel inbouw- als valbuismodellen in de Verenigde Staten.


De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een drieadige kabel (inclusief aarddraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen vastzitten, inclusief de aarde, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aarddraad. Gebruik onderdeel D

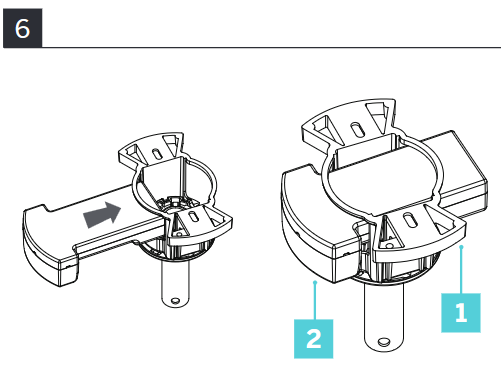

Plaats de ontvanger in de montagebeugel met de vlakke kant van de ontvanger naar het plafond gericht (Fig. 6).

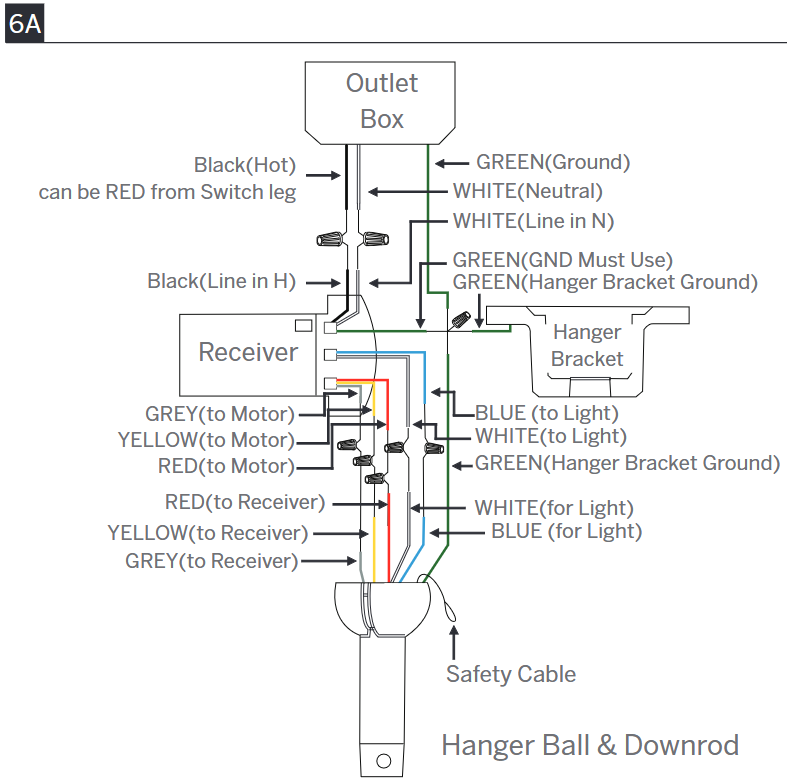

Motor naar ontvanger & ontvanger naar huisvoedingsdraden (Fig. 6A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aarddraad van de kogel/onderstangcombinatie, de aarddraad van de montagebeugel en de aarddraad van de ontvanger aan op de aarddraad in de contactdoos.

   Als de aarddraden niet worden aangesloten, kan dit leiden tot een slechte werking van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator op de huisbedrading aan te sluiten. Gebruik de plastic draadmoeren die bij de ventilator zijn geleverd. Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

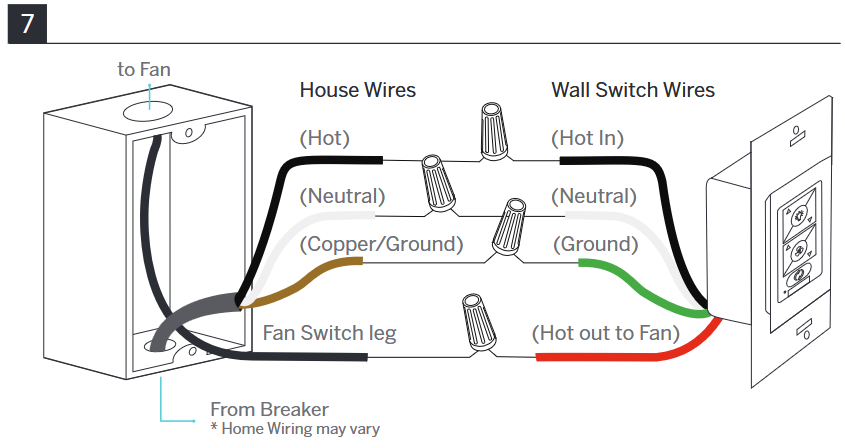

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening optioneel accessoire niet inbegrepen. Een Bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 7).
2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LIJNSPANNINGSdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 7).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 7A).

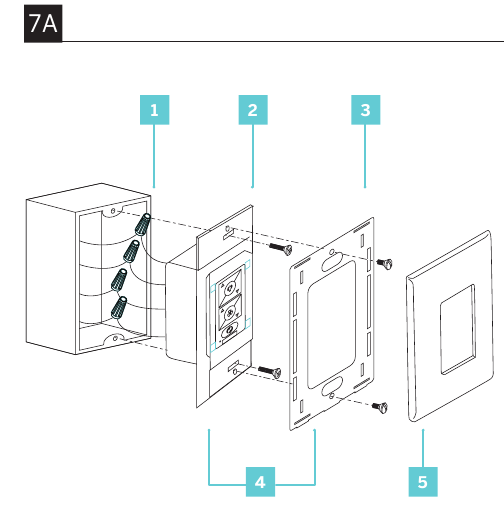

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 7A).

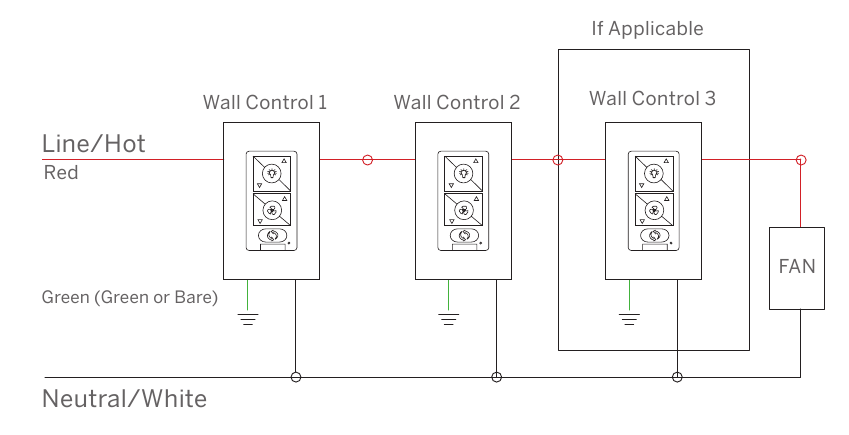

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

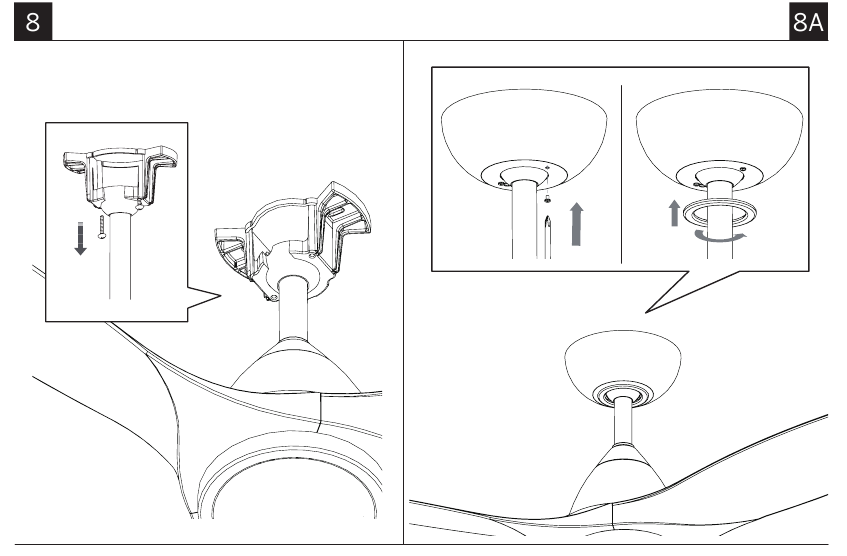

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de kap te vergemakkelijken.
2. Stop de verbindingen netjes in de plafondcontactdoos.
3. Schuif de kap omhoog naar de ophangbeugel en plaats het sleutelgat op de kap over de schroef op de ophangbeugel. Draai de kap totdat deze op zijn plaats vastklikt in het smalle gedeelte van de sleutelgaten (Fig. 8).
4. Lijn het cirkelvormige gat op de kap uit met het overgebleven gat op de ophangbeugel. Zet vast door de ene schroef die eerder is losgedraaid en de ene die eerder is verwijderd, vast te draaien.
5. Stel de kapjes naar behoefte af totdat de kap en de kapafdekking goed vastzitten.

Zorg ervoor dat het lipje aan de onderkant van de ophangbeugel goed in de groef van de kogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit de elektrische bedrading beschadigen.

De led-armatuurmodule installeren

Koppel, voordat u met de installatie begint, de stroom los door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.

1. Uw ventilator wordt standaard geleverd met 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur).

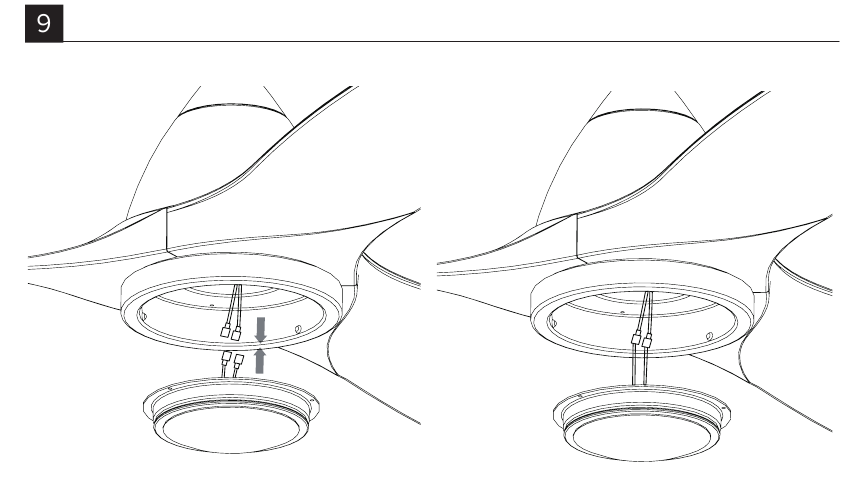

2. Verwijder de 3 schroeven rondom de ledmodule. Verwijder de PC-afdekking.
3. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).

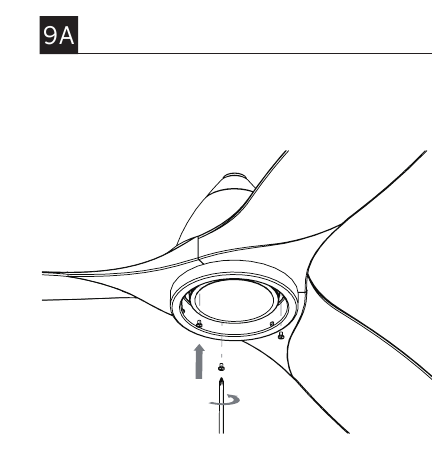

4. Verwijder de 3 schroeven van de buitenrand van de adapterplaat en bewaar deze voor toekomstig gebruik.
5. Houd de led-armatuurmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de ledmodule (Fig. 9).

6. Stop de verbindingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 eerder verwijderde schroeven (Fig. 9A).

7. Hef de PC-kap omhoog tegen de armatuurmodule en zet deze vast aan de ventilator door de PC-kap met de klok mee te draaien totdat deze goed vastzit. (Fig. 9B).

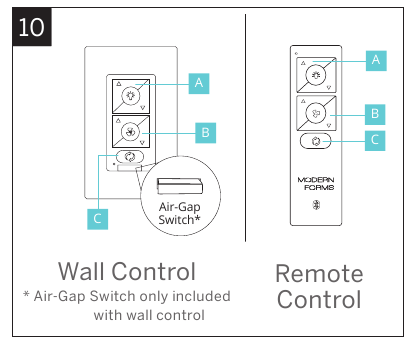

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al is gekoppeld aan uw ventilator.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator tweemaal.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen het zicht bedienen.

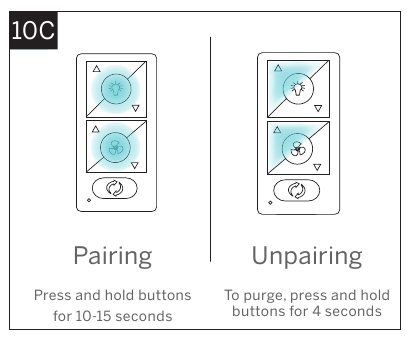

Zie (Fig. 10C) voor koppelen.
OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

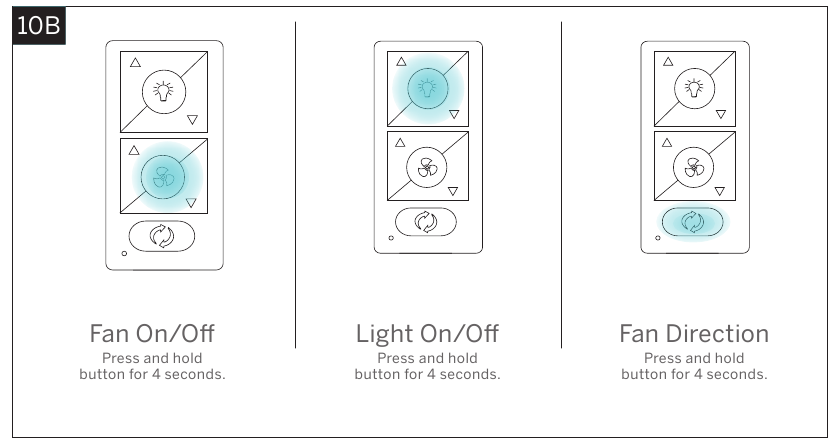

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 10B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

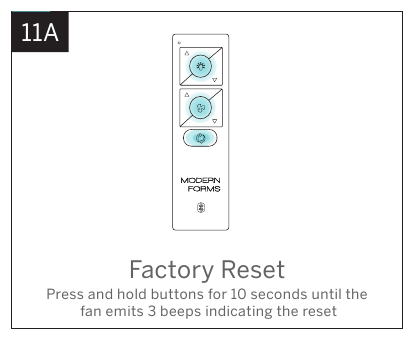

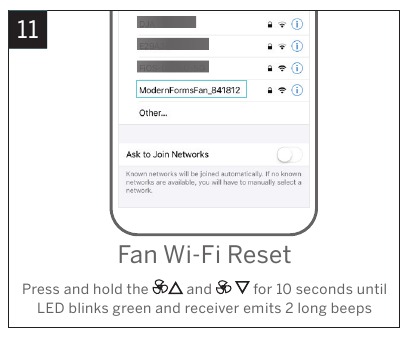

Resetten

Als u wordt geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 11A) of (Fig. 11B).
OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoord) wijzigt, heeft u een Wi-Fi-reset nodig. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De Briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De Briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de Briesmodus te starten, drukt u 4 seconden op en . De led knippert groen en de ventilator piept.
2. Om de Briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de Briesmodus inschakelde.

Toepassing

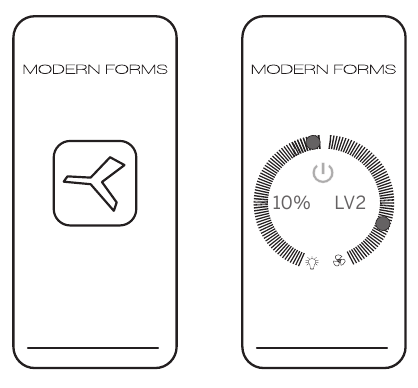

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of via Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smarthomesystemen die u al in uw bezit hebt, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van smarthomeapparaten

Accessoires

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit
	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Kit voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 hellingshoek XF-SCK
	Koppeling Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" verlengstuk | XF-18 - 18" verlengstuk XF-24 - 24" verlengstuk | XF-36 - 36" verlengstuk XF-48 - 48" verlengstuk | XF-60 - 60" verlengstuk XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en vertakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen met de ventilator en de draadverbindingen van de schakelaar in de schakelbehuizingen.

Zorg ervoor dat de stroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de stopcontactdoos goed vastzit.
6. Uw draadconnectoren kunnen tegen de baldakijn van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde stopcontactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogelmontage op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de stopcontactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde stopcontactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk een langer verlengstuk te gebruiken dan het meegeleverde verlengstuk.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator uit en weer aan te zetten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten in de koppelingsmodus ingeschakeld.
4. Houd de en knoppen op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en weer in en probeer het opnieuw.

Wat is power cycling en hoe schakel ik mijn ventilator uit en weer in?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar van stroom wordt voorzien, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBTWT), trekt u de Air-Gap Switch (luchtspleetschakelaar) op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is de Breeze-modus?

De Breeze-modus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces waarbij u uw Modern Forms-afstandsbediening of wandbediening met uw ventilator verbindt. Uw ventilator wordt voorgekoppeld aan de meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de originele instellingen van de ventilatoren. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilatoromschakeling, lichtomschakeling en seizoensomschakelingsknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: Mogelijk moet u uw afstandsbedieningen of wandbedieningen na een fabrieksreset opnieuw met de ventilator koppelen. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten.
Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, bezoek modernforms.com
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken rond of schoonmaken van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het schoonmaken van de ventilator of de ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste schoonmaakwerkzaamheden.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider van de apparatuur aan de ene kant van de contactdoos, en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluidsoverlast of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan geluidsoverlast en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur veilig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, diens servicevertegenwoordiger of gekwalificeerde personen
Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, diens servicevertegenwoordiger of gekwalificeerde personen.

Een contactdoos voor een in een natte ruimte aan het plafond opgehangen ventilator moet worden verzonken en gemonteerd aan de "zes inch"-zijde van een 4 bij 6 houten balk. Zorg ervoor dat de zijde van de houten balk 1 inch breder is dan de baldakijn. De contactdoos moet zo worden afgedicht dat er geen water in de contactdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, diens servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten worden bevestigd met een voldoende sterkte om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/-schakelaar.

Middelen voor ontkoppeling moeten worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het hoofdstuk "Het maken van de elektrische aansluitingen" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of schoonmaakt.

Lees en bewaar deze instructies voor installatie
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.

Ventilatorondersteuning
Houd de volgende informatie bij de hand wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Skylark FR-W2202-54L / 62L Handleiding

Beschikbare talen
