Modern Forms Cervantes FR-W1806 Handleiding

Algemene vragen

Lees en bewaar deze instructies voor de installatie

Voor alle vragen over uw plafondventilator dient u alle bijgeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.

Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers via:

1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com

Of live chat op modernforms.com

Benodigde gereedschappen

Inhoud verpakking / Beschrijving onderdelen

Hangend gewicht: 20 lbs

Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

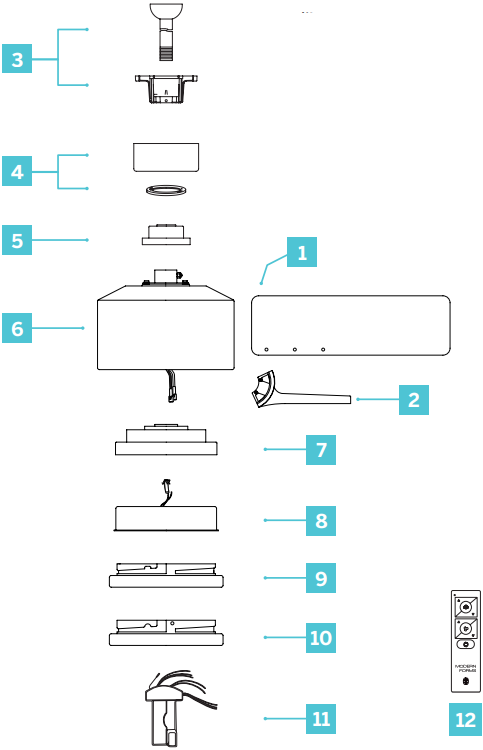

1. Bladenset van 4
   RPL-F1806-54-BD-**
2. Bladarmset van 4
   RPL-F1806-ARM-**
3. Hangerassembly Montagebeugel Verlengstangassembly
   RPL-HGR-ASM-**
4. Kap & Kapschroefdeksel
   RPL-CAN-CYL-**
5. Koppelingsdeksel
6. Motorassembly
7. Adapterplaat
8. LED-module
   F4IN-120V-R1-30
9. Glazen kap met rand
   RPL-F1806-GLA**
10. Armatuurdeksel
    RPL-F1806-COVER-**
11. Bedieningsontvanger met hardware
    F-R3-1806-056
12. Afstandsbediening met wandhouder
    F-RCBT-WT

** staat voor de afwerkingscode van de ventilator
*** staat voor de bladzwaai van de ventilator

Hardwaretas

RPL-CERVANTESPART

• Houtschroef (1), schroeven (2)
• 5/32" borgringen (2), Ø10xØ4mm platte ringen (2)
• 5,4 mm borgring (1), Ø14xØ6mm platte ring (1) kroonsteentjes (8)
• Schroeven met rubberen ringen (13)

Controleer voordat u verpakkingsmateriaal weggooit of alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-goedgekeurde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-goedgekeurde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT."

Bevestig de contactdoos rechtstreeks aan de bouwconstructie.

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Ondersteuningsbeugel
2. Contactdoos
3. Balk

1. Contactdoos

1. Contactdoos

OPMERKING: Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een montagebalk nodig.

OPMERKING: Ventilatoren met verlengstang kunnen worden opgehangen tot een maximale aanbevolen lengte van 72" met behulp van extra verlengstangen (apart verkrijgbaar) en de meegeleverde 80" snoer.

OPMERKING: De set voor schuine plafonds (apart verkrijgbaar) is vereist voor toepassingen met schuine plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).

Ondersteun plafond max. 30° hoek

1. Ondersteuningsbeugel
2. Montagebeugel
3. Uitsparing contactdoos

OPMERKING: U heeft mogelijk een langere verlengstang nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Fig. 1B).

De ventilator ophangen

1. Schakel de stroom uit bij de stroomonderbreker naar de ventilatorlocatie. Een erkende elektricien moet de ventilator installeren.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (Fig. 2).

   1. Montagebeugel
   2. Schroef

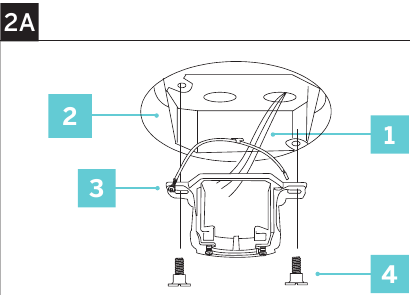

3. Haal de 120-volt voedingsdraden door het middelste gat in de plafondmontagebeugel zoals weergegeven in (Fig. 2A).

   1. 120V-draden
   2. cUL-goedgekeurde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd.

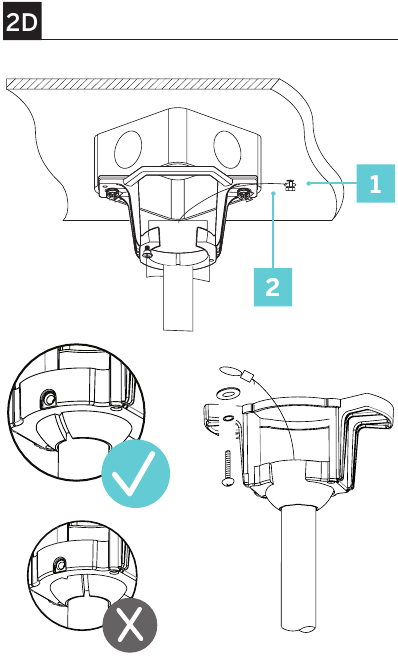

   Als de splitpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan de ventilator losraken en mogelijk vallen.
5. Haal de schroef eruit die zich in de hangerkogel bevindt, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van de hangerkogel/verlengstangassembly (Fig. 2B).

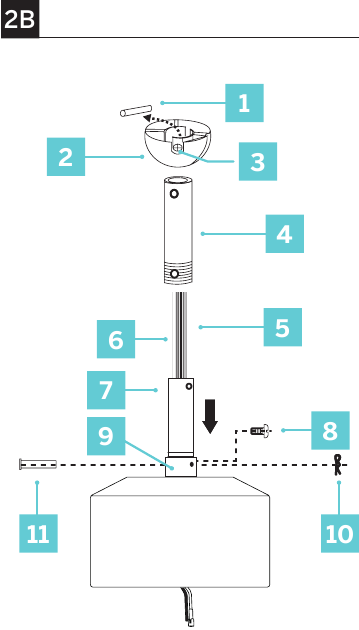

   1. Kruispen
   2. Hangerkogel
   3. Schroef
   4. Verlengstang
   5. Veiligheidskabel
   6. Motordraden
   7. Verlengstang
   8. Schroeven
   9. Kraag
   10. Splitpen
   11. Gaffelpen
6. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven los van de motorkraag (Fig. 2B).
7. Voer de motordraden en veiligheidskabel voorzichtig door de verlengstang. Draai de verlengstang in de kraag.
8. Lijn de gaten van de verlengstang en kraag uit en steek de splitpen en gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 2B).
9. Schuif het koppelingsdeksel, het kapdeksel (geverfde kant naar beneden) en de kap (open kant naar boven) op de verlengstang (Fig. 10). Het koppelingsdeksel gaat helemaal naar beneden.
10. Plaats de hangerkogel voorzichtig terug op de verlengstang en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn verdraaid (Fig. 2B).
11. Til de ventilatormotorassembly voorzichtig omhoog naar de montagebeugel en plaats de hangerkogel in de montagebeugelhouder. Zorg ervoor dat het lipje op de montagebeugelhouder correct in de groef in de hangerkogel zit (Fig. 2C). Draai de houderassembly totdat de kogel zakt en vastklikt in de schroef van de hangerbeugel.


    1. Motordraden
    2. Veiligheidskabel
    3. Verlengstang
    4. Kap
    5. Kapdeksel
    6. Koppelingsdeksel
12. Bevestig de veiligheidskabel aan de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 2D).


    1. Houtschroef
    2. Veiligheidskabel

OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor combinaties van plafondventilatoren en verlichting boven 35 lbs. in zowel inbouw- als verlengstangmodellen in de Verenigde Staten.

De ventilatorbladen bevestigen

1. Bevestig het blad aan de bladarm met behulp van de schroeven met borgringen zoals weergegeven in (Fig.3).


   1. Schroef
   2. Schroeven met Borgring
   3. Bladarm
   4. Blad
2. Bevestig de bladassembly aan de motor met behulp van de meegeleverde schroeven (Fig.3).

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve bij de aardingsdraad.

Plaats de ontvanger in de montagebeugel met de vlakke kant van de ontvanger naar het plafond gericht (Fig. 4).

1. Montagebeugel
2. Ontvanger

Motor naar ontvanger & ontvanger naar voedingsdraden (Fig. 4A).

1. Sluit de aardingsdraad van de hangerkogel/downrod-montage, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte functionaliteit van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

De optionele wandbediening installeren

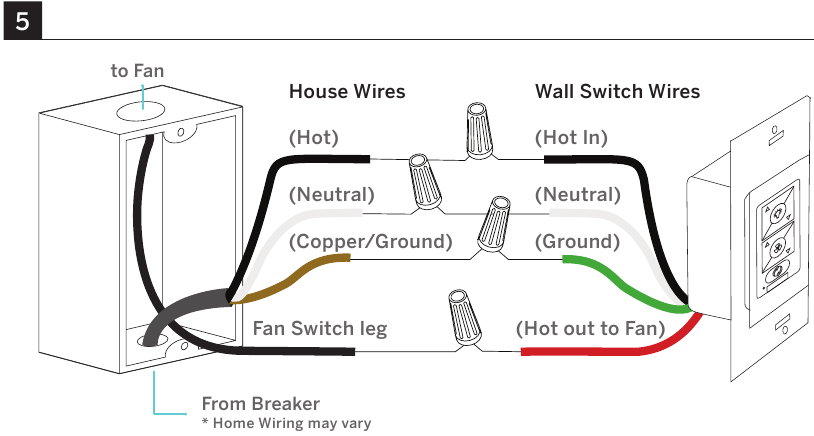

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 5).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LIJNSPANNINGSdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 5).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 5).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 5).

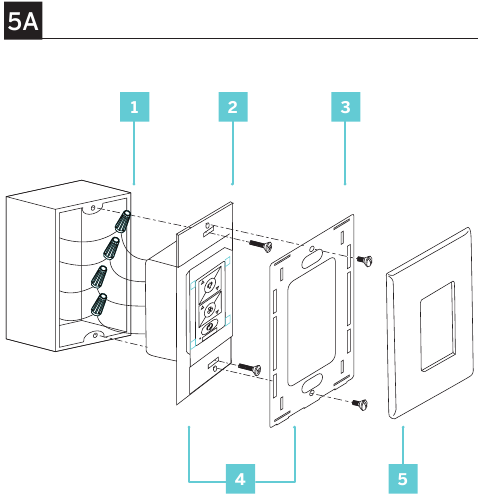

5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 5A).


   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet deze vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 5A).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 5A).

Bedrading voor meerdere locaties

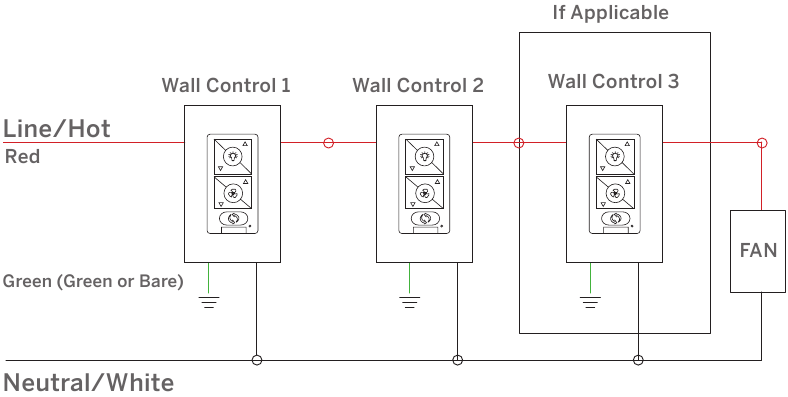

Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger aan de hand van de koppelingsinstructie.

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de kap te vergemakkelijken.
2. Stop de aansluitingen netjes in de contactdoos in het plafond.
3. Schuif de kap omhoog naar de hangerbeugel en plaats het sleutelgat op de kap over de schroef op de hangerbeugel. Draai de kap totdat deze op het smalle gedeelte van de sleutelgaten vastklikt (Fig. 6).


   1. Contactdoos
   2. Hangerbeugel
   3. Schroeven
   4. Kap
   5. Schroefdeksel voor kap

4. Lijn het ronde gat op de kap uit met het overgebleven gat op de hangerbeugel. Zet vast door de eerder losgemaakte schroef en de eerder verwijderde schroef vast te draaien.
5. Stel de kopschroeven naar behoefte af totdat de kap en de kapafdekking goed vastzitten.

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerkogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade veroorzaken aan de elektrische bedrading.

De adapterplaat installeren

1. Verwijder een van de drie schroeven van de montageplaat van de montagering en draai de andere twee schroeven los (niet verwijderen).
2. Plaats de sleutelgaten in de montageplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de montageplaat totdat de adapterplaat op het smalle gedeelte van de sleutelgaten vastklikt (Fig. 7).

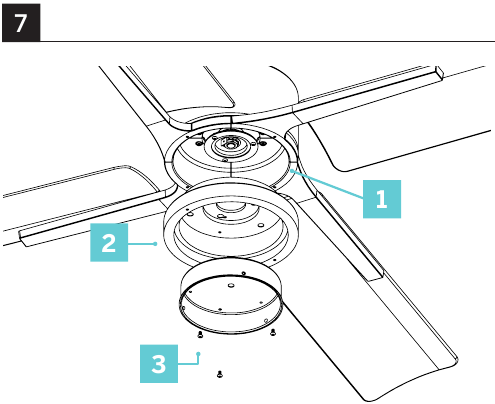

   1. Montagering
   2. Adapterplaat
   3. Schroeven
3. Draai de twee montagering-schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast om de adapterplaat vast te zetten.

De LED-verlichtingsmodule installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.

OPMERKING: Als u niet van plan bent om de verlichtingsmodule op dit moment met uw ventilator te installeren, slaat u deze stap over.

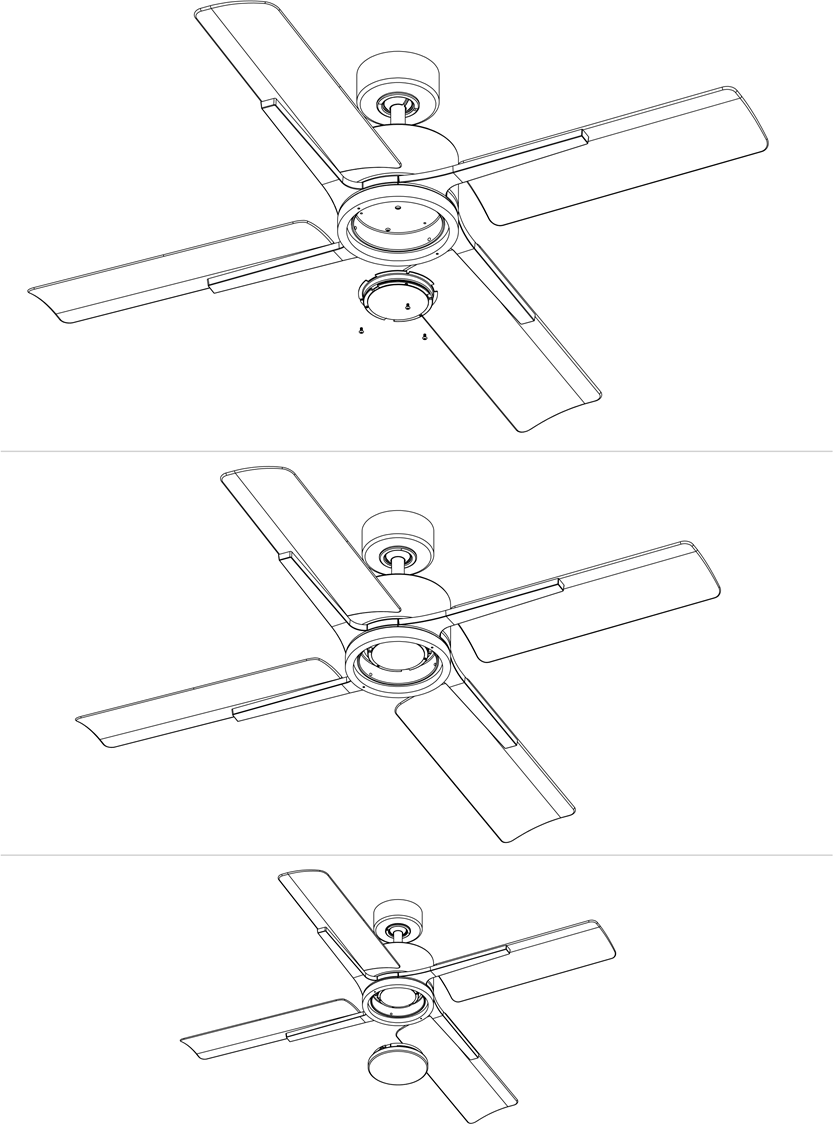

1. Verwijder 1 van de 3 schroeven van de buitenomtrek van de adapterplaat en bewaar deze voor toekomstig gebruik. Draai de andere 2 schroeven los (niet verwijderen).
2. Houd de LED-verlichtingsmodule omhoog en dicht bij de adapterplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de verlichtingsmodule aan op de witte draad van de ventilator. Volg dezelfde procedure met de blauwe draadconnectoren.
3. Stop de aansluitingen netjes in de adapterplaat. Plaats de sleutelgaten van de verlichtingsmodule over de 2 schroeven die eerder van de adapterplaat zijn losgedraaid. Draai de verlichtingsmodule totdat deze op het smalle gedeelte van de sleutelgaten vastklikt. Zet vast door de 2 schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast te draaien.
4. Houd de glazen kap omhoog tegen de verlichtingsmodule en zet deze vast aan de ventilator door de glazen kap met de klok mee te draaien totdat deze goed vastzit. Draai niet te vast.
5. Als u de optionele metalen lichtkap installeert, zorg er dan voor dat deze goed is vastgedraaid.

   Fig. 8

OPMERKING: Voeg een metalen lichtkap toe als u geen verlichtingsfunctie nodig hebt of de voorkeur geeft aan een andere esthetiek.

OPMERKING: Sluit de LED-connector draden niet aan als u de metalen lichtkap gebruikt.

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

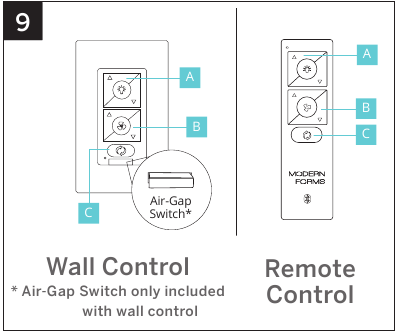

1. Licht aan/uit, helderder/dimmen
2. Ventilator aan/uit, snelheid hoger/lager

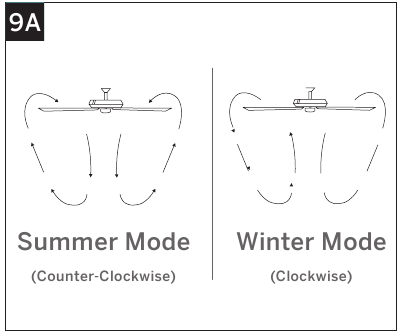

3. Seizoen (zomer/winter)

Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.

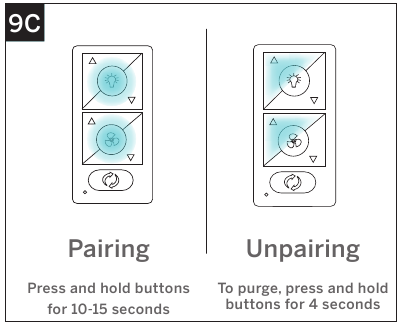

Zie (Fig. 9C) voor koppeling.

OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 9B en de onderstaande instructies.

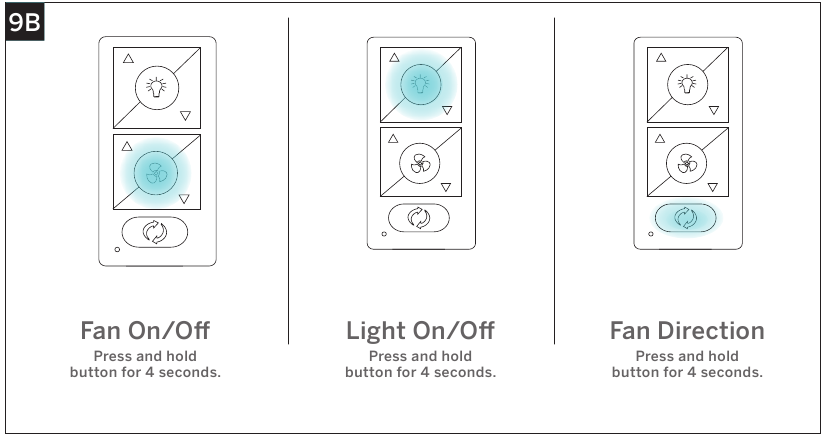

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus gezet (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

Resetten

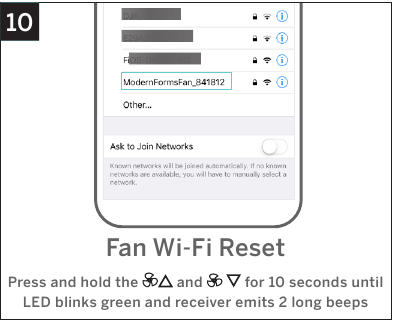

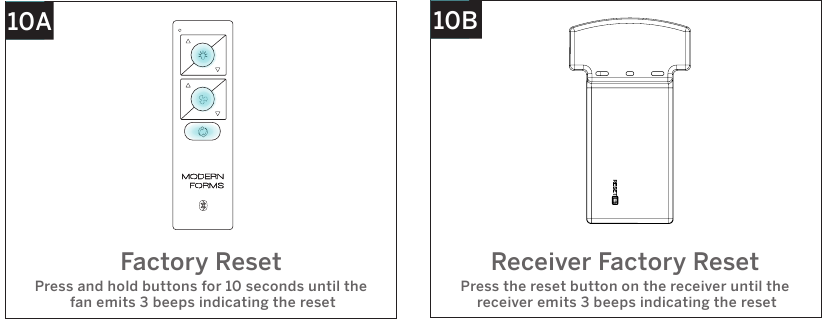

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).

OPMERKING: Als u uw wifi-instellingen wijzigt (SSID of beveiligingswachtwoord), moet u de wifi resetten. Raadpleeg Fig. 10 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.

OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus activeerde.

Toepassing

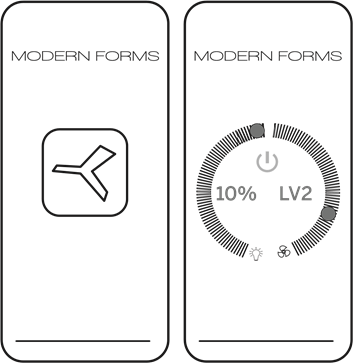

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app.

Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store

of Google Play.

Scan en volg de aanwijzingen voor meertalige instructieopties en veelgestelde vragen over Smart Fan:

Voor gedetailleerde instructies en Smart Home-apparaatintegratie

1. Open de app om uw account aan te maken. U kunt zich ook aanmelden met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptief leren. Integreer met slimme huissystemen die u al in bezit hebt, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

personaliseer uw ervaring

Bluetooth-afstandsbediening

Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Bluetooth-wandbediening

Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Apart verkrijgbaar
F-WCBT-WT Wit

Set voor hellend plafond

Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling
XF-SCK

Koppeling

Verbindt twee verlengstukken
XF-I

Verlengstuk

XF-12 - 12" verlengstuk
XF-18 - 18" verlengstuk
XF-24 - 24" verlengstuk
XF-36 - 36" verlengstuk
XF-48 - 48" verlengstuk
XF-60 - 60" verlengstuk
XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en vertakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de voedingskabel naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarhuizen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven die aan de bladen zijn bevestigd (en indien van toepassing de bladarmen) goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtafdekking is aangedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogelset op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan het meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator uit en weer in te schakelen.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard AAN/UIT-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt ingeschakeld in de koppelingsmodus gedurende 3 minuten.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen te horen zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor ventilatorsnelheid hoger en ventilatorsnelheid lager op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator biedt geen ondersteuning voor 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en weer in en probeer het opnieuw.

Wat is stroomcycli en hoe schakel ik mijn ventilator uit en weer in?
Stroomcycli is het tijdelijk verwijderen van de stroombron van uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, schakelt u de schakelaar 10 seconden uit en weer in. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is Adaptief leren?
Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de briesmodus?
De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces waarbij u uw Modern Forms-afstandsbediening of wandbediening met uw ventilator verbindt. Uw ventilator wordt voorgekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bediening vervangt, raadpleegt u het gedeelte over het koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?
Fabrieksreset is het herstellen van de originele instellingen van de ventilatoren. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilatorwisselaar, de lichtwisselaar en de seizoenwisselaarknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: U moet uw afstandsbediening of wandbediening na een fabrieksreset opnieuw met de ventilator koppelen. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg het gedeelte met veelgestelde vragen van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorexperts. Contactgegevens zijn te vinden aan het begin van de instructies.

Ventilatorondersteuning

Voor een snelle service kunt u de volgende informatie bij de hand hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@modernforms.com

modernforms.com

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, gaat u naar http://modernforms.com/fan-support/

Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische codes. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende wanden. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.

Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.

Na het maken van elektrische aansluitingen moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de aansluitdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan de ene kant van de aansluitdoos en de niet-geaarde geleider aan de andere kant van de aansluitdoos.

Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de Modern Forms-app of Wi-Fi Touch Panel Wall Control (niet meegeleverd).

Gebruik geen elektrisch gereedschap om uw ventilator in elkaar te zetten of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de aansluitdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om op betrouwbare wijze minimaal 15,9 kg te dragen. Gebruik alleen UL/cUL-gecertificeerde aansluitdozen met het opschrift "FOR FAN SUPPORT." Gebruik alleen de schroeven en ringen die bij de aansluitdoos zijn geleverd.

Raadpleeg het hoofdstuk "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Referenties

• Homepage | Modern Forms
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Cervantes FR-W1806 Handleiding

Beschikbare talen
