Modern Forms Aviator FR-W1811 Handleiding

Word slimmer...

Integreert naadloos met:
apparaten die u al in bezit heeft

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseren uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Benodigde gereedschappen

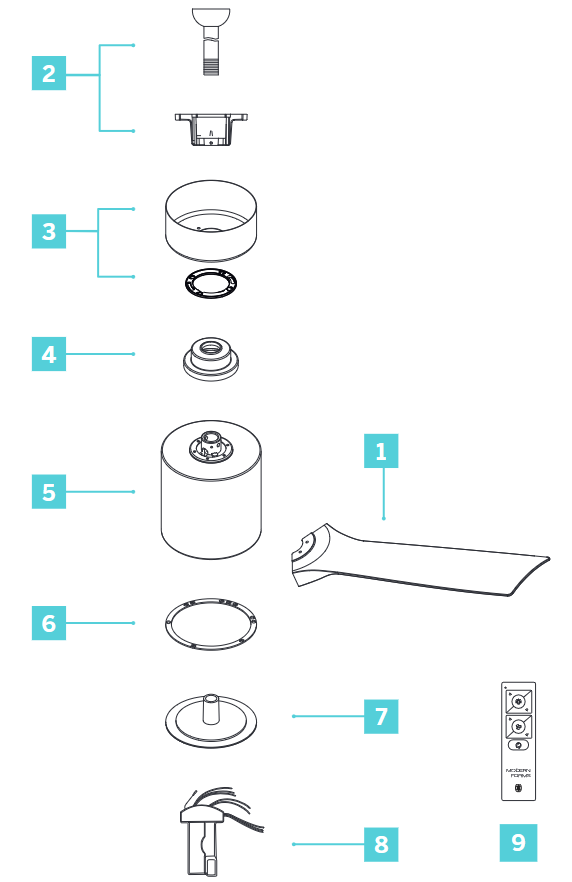

Inhoud van de verpakking

Hangend gewicht: 13 lbs.


Noteer het MAC-ID op de ontvanger en bewaar het op een veilige plaats.

1. Bladset van 3
   RPL-F1811-54-BD-**
2. Hangerassemblage Montagebeugel Downrodassemblage
   RPL-HGR-ASM-**
3. Kap met kapring
   RPL-CAN-CYL-**
4. Koppelingsdeksel Hardwaretas
5. Motorassemblage
6. Bladcollectorring
7. Onderste deksel Onderkap
   RPL-F1811-54-CA-**
8. Bedieningsontvanger met draadmoeren/binders
   F-R3-1811-054
9. Afstandsbediening
   F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

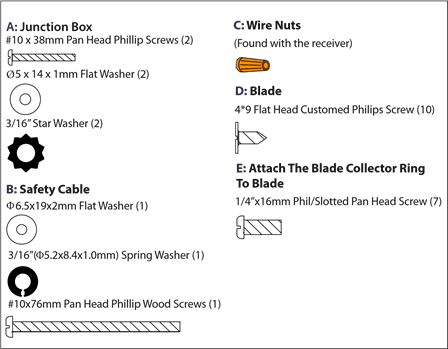

Hardwaretas
RPL-AVIATOR-PARTS

• Onderdeel A
• Onderdeel B
• Onderdeel C
• Onderdeel D
• Onderdeel E

Hardwaretas
RPL-AVIATOR-PARTS

Controleer voordat u verpakkingsmateriaal weggooit of alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de gebouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen met het label "FOR FAN SUPPORT."
Bevestig de contactdoos rechtstreeks aan de gebouwconstructie. Gebruik onderdeel A indien nodig om uw contactdoos te monteren.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Downrod-ventilatoren kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra downrods (apart verkrijgbaar) en de meegeleverde 80" voedingsdraad.
OPMERKING: De set voor schuine plafonds (apart verkrijgbaar) is vereist voor toepassingen op schuine plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: Mogelijk hebt u een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Fig. 1B).

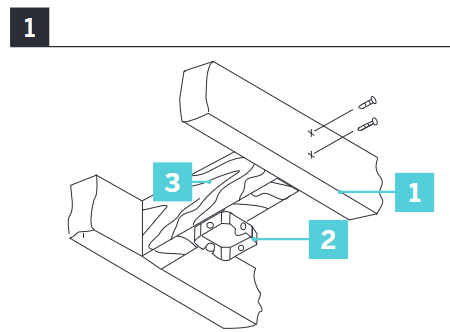

1. Steunbeugel
2. Contactdoos
3. Balk

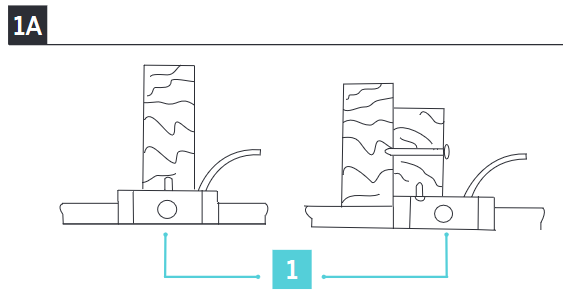

1. Contactdoos

Steunplafond max. hoek van 30°

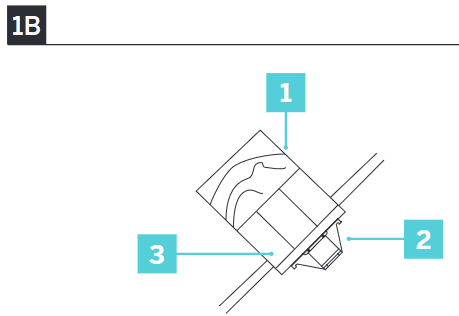

1. Steunbeugel
2. Montagebeugel
3. Inbouwcontactdoos

1. Contactdoos

De ventilator ophangen

1. Schakel de stroom uit bij de stroomonderbreker naar de ventilatorlocatie. Een erkende elektricien moet de ventilator installeren.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (Fig. 2).

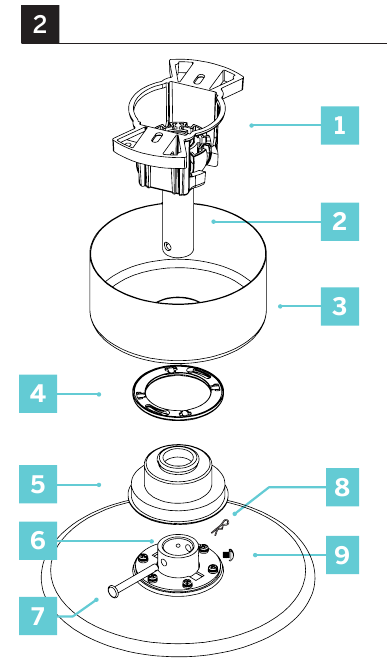

   1. Hangerkogel/ Montagebeugel
   2. Downrod
   3. Kap
   4. Kapring
   5. Koppelingsdeksel
   6. Kraag
   7. Splitpen
   8. Gaffelpen
   9. Schroeven

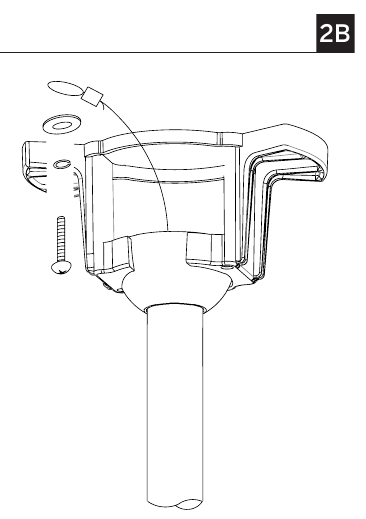

3. Steek de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel zoals weergegeven in (Fig. 2).
4. Bevestig de montagebeugel aan de contactdoos in het plafond met de schroeven en ringen die bij uw contactdoos zijn geleverd (Fig. 2).

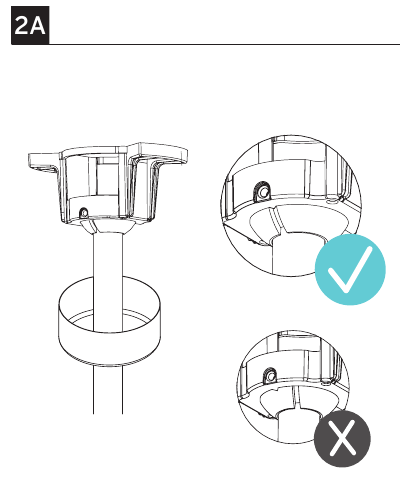

   Het niet correct installeren van de splitpen en/of het aandraaien van de schroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.
5. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven los van de motorkraag (Fig. 2).
6. Voer de motordraden door de koppelingsdeksel, kapring en kap.
7. Voer de motordraad door de downrodassemblage.
8. Draai de downrodassemblage op de motorkraag. Lijn de gaten van de downrod en kraag uit en steek de splitpen en gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 2).
9. Til de ventilatormotorassemblage voorzichtig omhoog naar de montagebeugel en plaats de hangerkogel in de montagebeugelvoet. Zorg ervoor dat het lipje op de montagebeugelvoet correct in de groef in de hangerkogel zit (Fig. 2A). Draai de voetassemblage totdat de kogel valt en in de hangerbeugelschroef vergrendelt.

10. Bevestig de veiligheidskabel aan de gebouwconstructie met behulp van de meegeleverde veerring, platte ring en houtschroef (Fig. 2B). Gebruik onderdeel B. OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor ventilator- en lichtcombinaties boven 35 lbs. in zowel inbouw- als downrod-modellen in de Verenigde Staten.


De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driekernige kabel (inclusief aardingsdraad) vereist die tussen het plafond en de contactdoos in de muur moet lopen.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.
Plaats de ontvanger in de motorassemblage met de platte kant van de ontvanger naar het plafond gericht (Fig. 3).

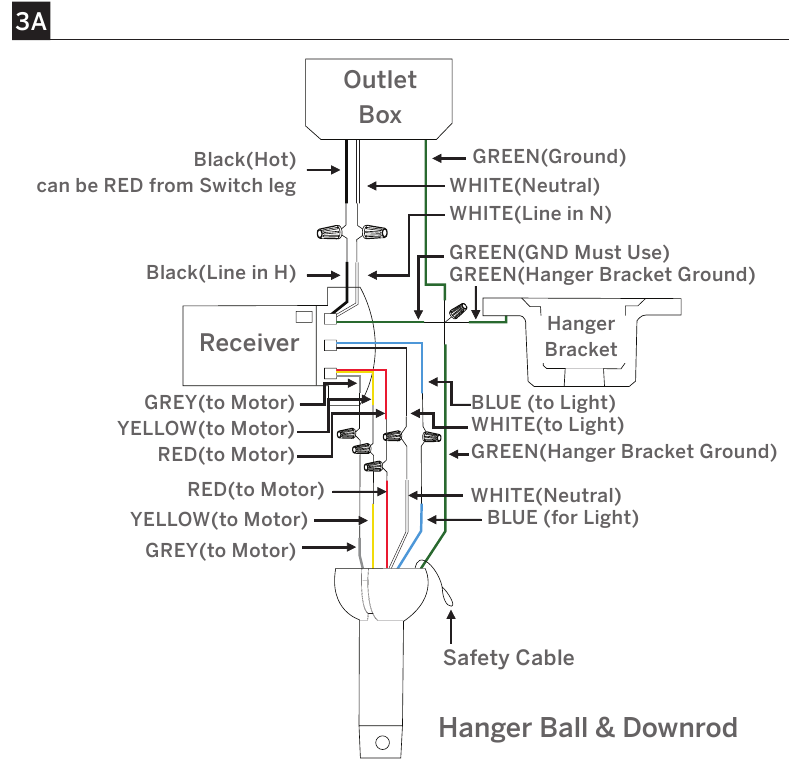

Motor naar ontvanger en ontvanger naar huisvoedingsdraden (Fig. 3A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de motorassemblage, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos. Gebruik onderdeel C.

   Het niet aansluiten van aardingsdraden kan leiden tot een slechte functionaliteit van de ventilatorbediening. Het niet correct maken van kleurgecodeerde aansluitingen kan leiden tot permanente schade aan de ontvanger
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd "TO MOTOR" (NAAR MOTOR) van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd "TO MOTOR" (NAAR MOTOR) van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd "TO MOTOR" (NAAR MOTOR) van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd "FOR LIGHT" (VOOR LICHT) van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd "FOR LIGHT" (VOOR LICHT) van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd "AC in L" (AC in L) van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd "AC in N" (AC in N) van de ontvanger.

OPMERKING: Als u de optionele armatuurmodule niet installeert - sluit dan witte draden gemarkeerd "FOR LIGHT" (VOOR LICHT) en blauwe draden gemarkeerd "FOR LIGHT" (VOOR LICHT) van de ontvanger en de bijbehorende draden van de ventilator af met draadmoeren en elektrische tape. Als u dit niet doet, kan dit leiden tot permanente schade aan de ontvanger.
Volg de onderstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Bevestig de plastic draadmoeren met elektrische tape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

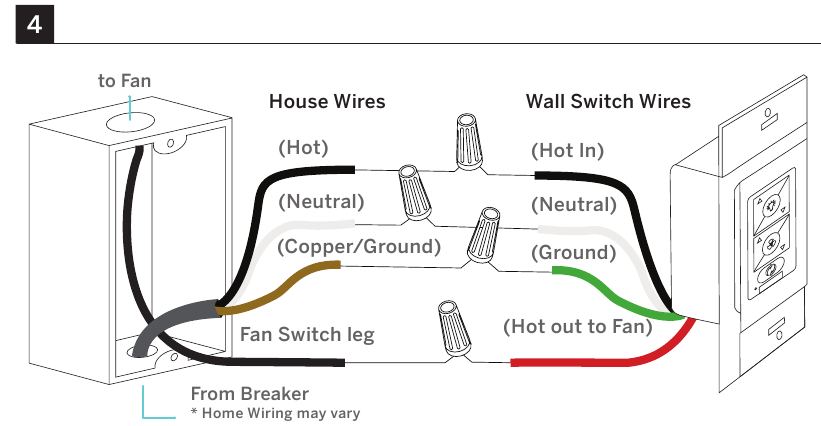

De optionele wandbediening installeren

OPMERKING: Wandbediening is niet inbegrepen. Een bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 4).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LIJNSPANNINGSdrad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 4).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 4).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 4).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 4A).

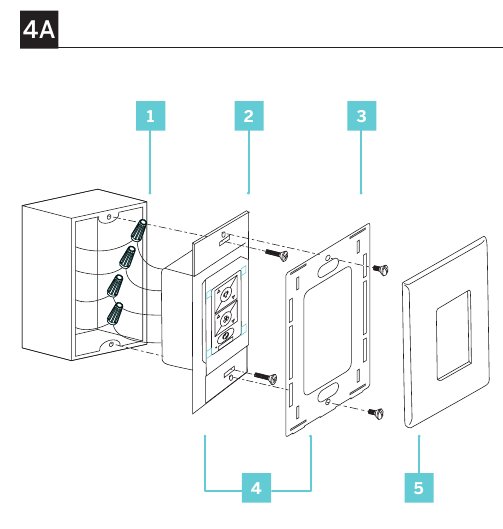

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 4A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 4A).

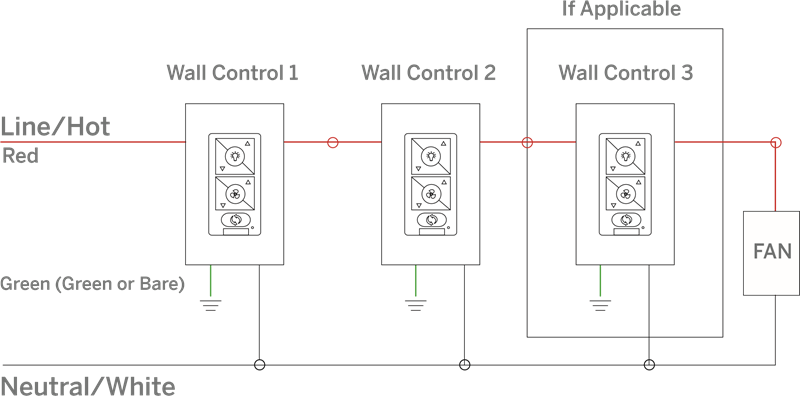

Bekabeling op meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

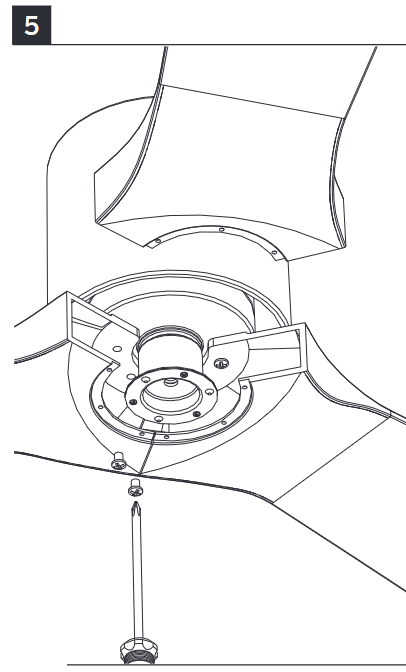

De ventilatorbladen bevestigen

1. Plaats het ventilatorblad op de motor zoals afgebeeld (Fig. 5) en zet vast met de bevestigingsschroeven voor het blad. Gebruik onderdeel D.

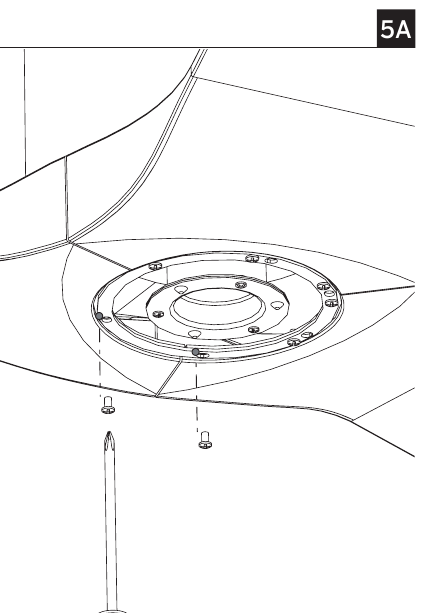

2. Zet de onderkant van de ventilatorbladen aan elkaar vast met behulp van de meegeleverde bladcollectorring en hardware (Fig. 5A). Gebruik onderdeel E.

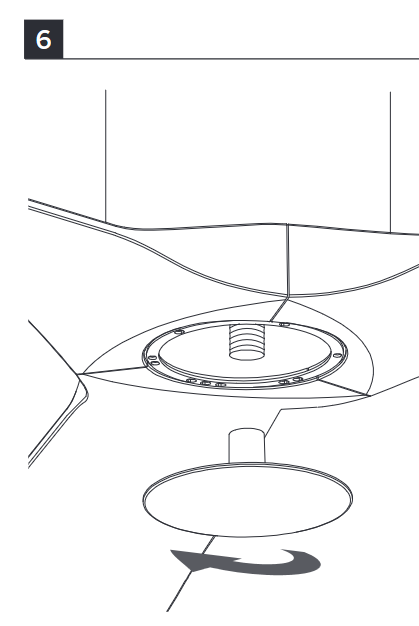

Decoratieve onderkap bevestigen

1. Draai de decoratieve onderkap stevig op de motorassemblage (Fig. 6).

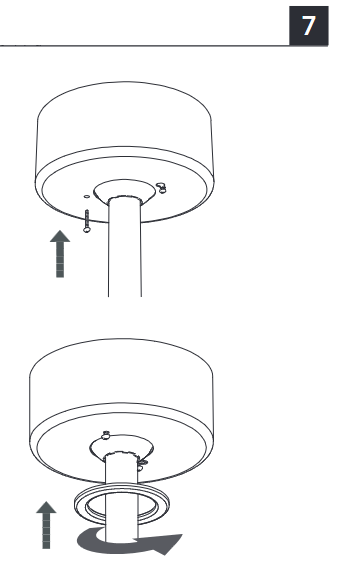

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde draadbinders om de installatie van de kap te vergemakkelijken.
2. Stop de aansluitingen netjes in de plafondcontactdoos.
3. Schuif de kap omhoog naar de ophangbeugel en plaats het sleutelgat op de kap over de schroef op de ophangbeugel. Draai de kap totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten (Fig. 7).

4. Lijn het ronde gat op de kap uit met het overige gat op de ophangbeugel. Zet vast door de ene eerder losgemaakte schroef en de ene eerder verwijderde schroef vast te draaien.
5. Stel de kopschroeven naar behoefte af totdat de kap en de kapafdekking goed vastzitten.

   Zorg ervoor dat het lipje aan de onderkant van de ophangbeugel goed in de groef van de ophangkogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade aan de elektrische bedrading veroorzaken.

De optionele LED-armatuurmodule installeren

Koppel voordat u met de installatie begint de stroom los door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.

LED-armatuurinstallatie
(F-1811-LED-**)
Afzonderlijk verkrijgbaar

1. Draai de decoratieve onderkap los en verwijder deze van de motorassemblage (Fig. 8).

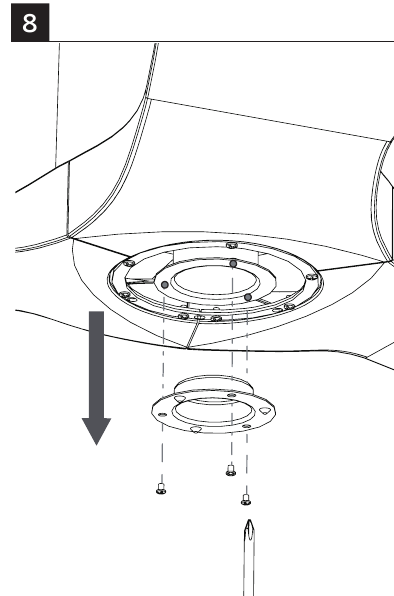

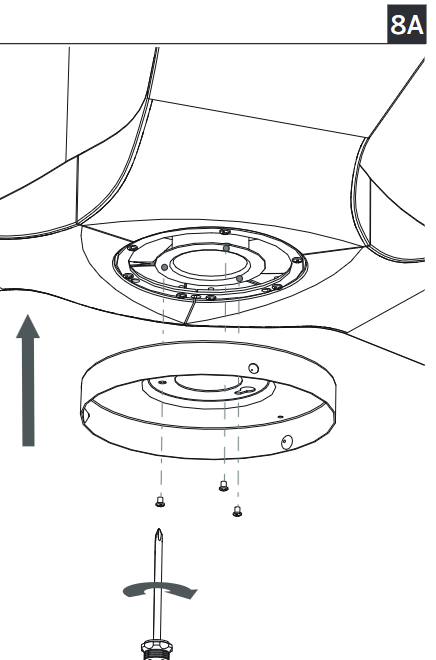

2. Verwijder de 3 schroeven van de onderste afdekking van de draadbehuizing en bewaar ze voor gebruik met de adapterplaat van de lichtset. Verwijder de onderste afdekking van de draadbehuizing (Fig. 8-8A).

3. Installeer de adapterplaat van de lichtset op de montage ring met behulp van de 3 eerder verwijderde schroeven.

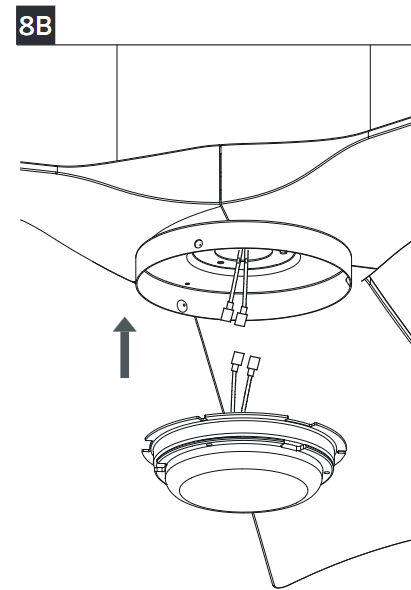

4. Houd de LED-armatuurmodule omhoog en dicht bij de adapterplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnector van de LED-armatuurmodule aan op de witte draad van de ventilator. Volg dezelfde procedure met de zwarte draadconnector. Stop de aansluitingen netjes in de adapterplaat. Installeer de LED-armatuurmodule met behulp van de 3 meegeleverde schroeven op de adapterplaat (Fig. 8B).

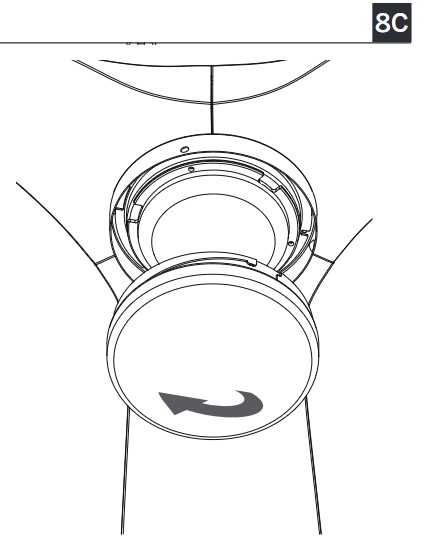

5. Houd de glazen kap tegen de armatuurmodule en zet deze vast aan de ventilator door de acryl kap met de klok mee te draaien totdat deze goed vastzit.
   Draai niet te vast (Fig. 8C).

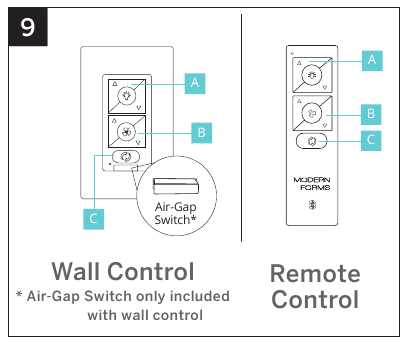

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

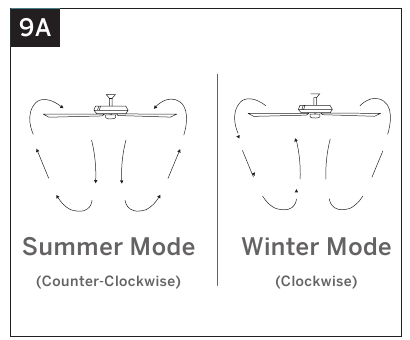

3. Seizoen (zomer/winter)


Luchtspleetschakelaar: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normaal gebruik van de ventilator (alleen inbegrepen bij de wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator tweemaal.

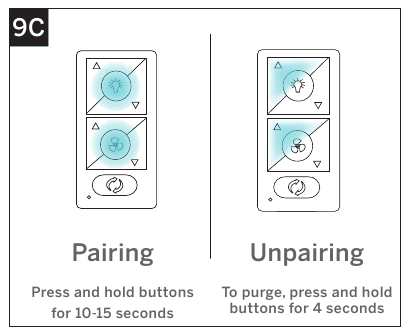

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtslijn bedienen.
Zie (Fig. 9C) voor het koppelen.
OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

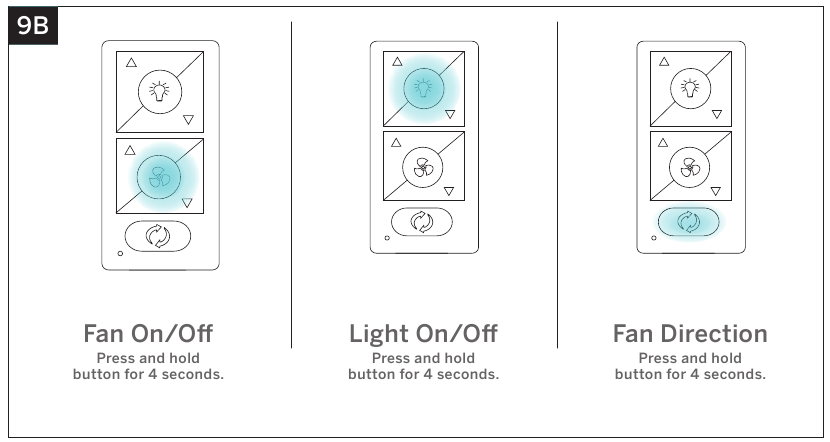

Bediening synchroniseren tussen meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 9B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert
groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

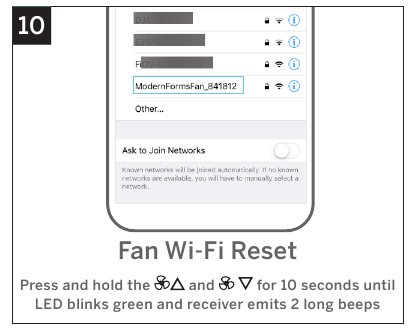

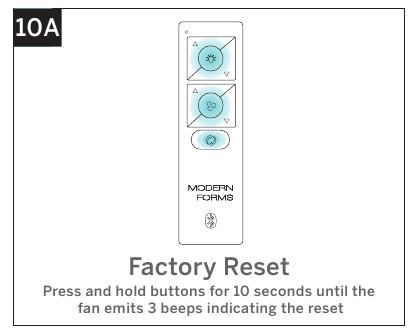

Reset

Als u door de ventilatorondersteuning wordt geadviseerd, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).
OPMERKING: Als u uw wifi-instellingen (SSID of beveiligingswachtwoord) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 10 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u op en gedurende 4 seconden. De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u op en gedurende 4 seconden. De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat de briesmodus werd ingeschakeld.

Toepassing

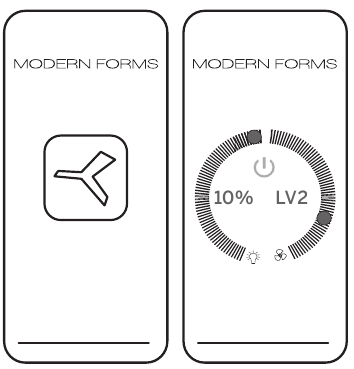

U kunt uw ventilator bedienen met een afstandsbediening of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store of op Google Play.

1. Open de app om uw account aan te maken. U kunt zich ook aanmelden met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en, indien gewenst, een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met slimme thuis systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4, en meer.

Voor gedetailleerde instructies en integratie van slimme apparaten voor thuis

Accessoires

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 hellingshoek XF-SCK
	Koppeling Verbindt twee verlengstangen XF-I
	Verlengstang XF-12 - 12" verlengstang | XF-18 - 18" verlengstang XF-24 - 24" verlengstang | XF-36 - 36" verlengstang XF-48 - 48" verlengstang | XF-60 - 60" verlengstang XF-72 - 72" verlengstang

Probleemoplossing

Mijn ventilator start niet

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de stroomleiding naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarkasten.

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en indien van toepassing de bladarmen) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is bevestigd.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in de verlengstang vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk een langere verlengstang te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator uit en weer aan te zetten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelmodus.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_xxxxxx) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

6. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
7. Om wifi in te schakelen, houdt u de knoppen voor ventilatorsnelheid omhoog en ventilatorsnelheid omlaag op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
8. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

9. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
10. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
11. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakelt u uw ventilator en router uit en weer in en probeert u het opnieuw.

Wat is aan- en uitzetten en hoe zet ik mijn ventilator aan en uit?
Aan- en uitzetten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch (luchtgapschakelaar) op uw wandbediening eruit, wacht u 10 seconden en plaatst u deze terug.

Wat is Adaptive Learning?

Adaptive learning is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de Breeze Mode?

De Breeze Mode bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld geleverd met uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de originele instellingen van de ventilatoren. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilator schakelaar, lichtschakelaar en seizoenschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: U moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg het gedeelte met veelgestelde vragen in onze app voor meer informatie. Neem voor alle andere vragen contact op met onze speciale ventilatorspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsregels

Ga voor informatie over bediening, onderhoud en probleemoplossing naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende muren. Plaats nooit objecten in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.
Gebruik geen water of chemicaliën om elektrische schokken of schade aan de motor of afwerking te voorkomen bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan één kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet zijn aangewezen voor gebruik met dit product door Modern Forms kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om betrouwbaar minimaal 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het hoofdstuk "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies vóór de installatie
NIET TERUG NAAR DE WINKEL

Algemene vragen

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met ons opgeleide technische personeel op:
1-866-810-6615 optie 1 MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Zorg ervoor dat u de volgende informatie bij de hand hebt wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

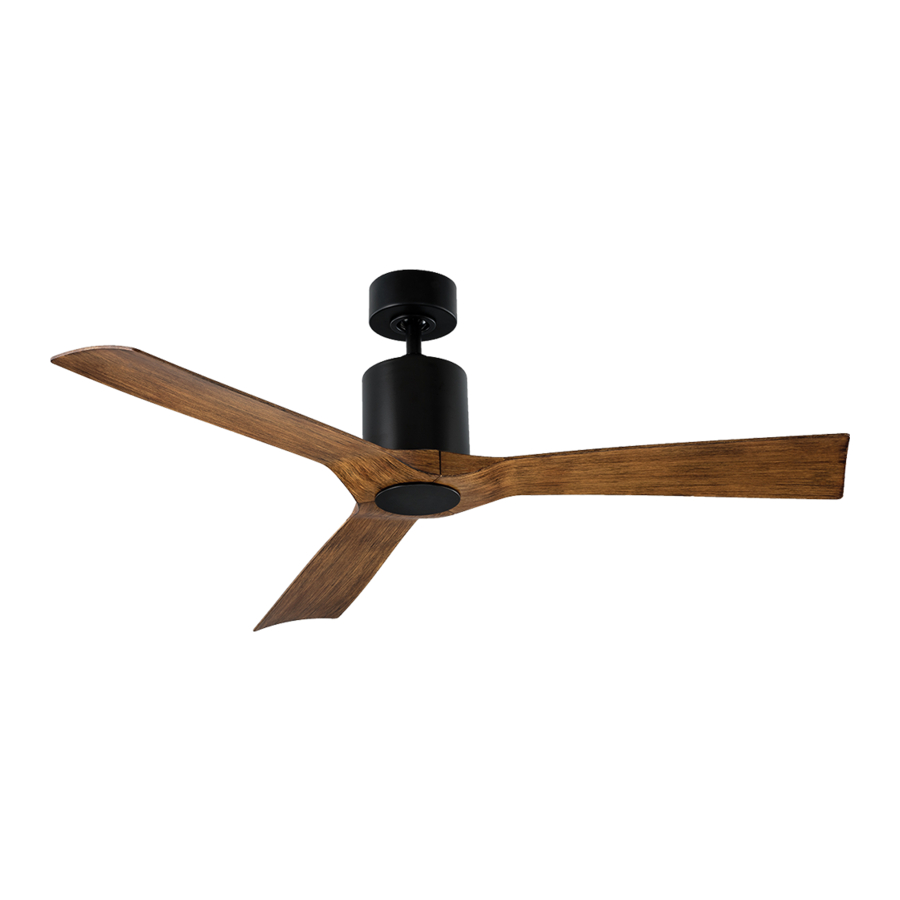

Download Modern Forms Aviator FR-W1811 Handleiding

Beschikbare talen
