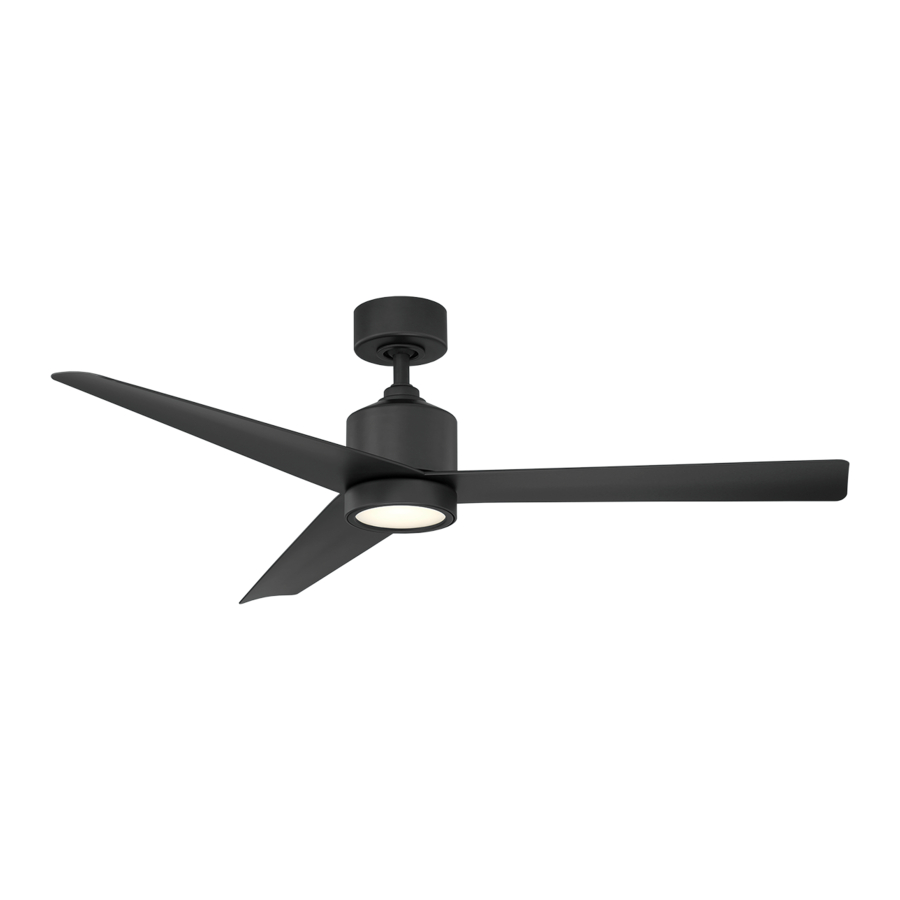

Modern Forms Lotus FR-W1809 Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al in uw bezit heeft

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit

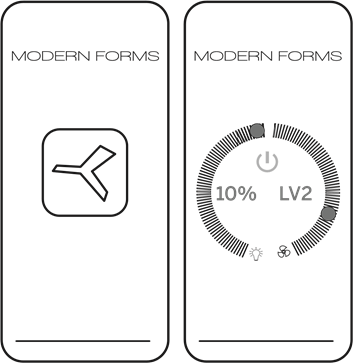

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Vereiste gereedschappen

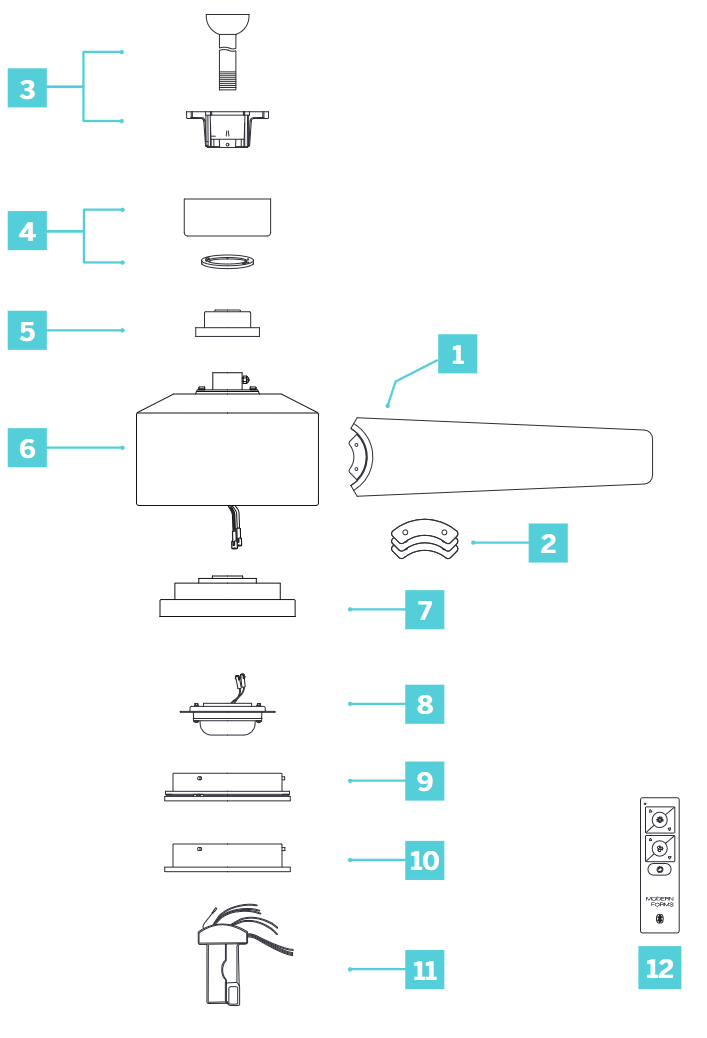

Inhoud van de verpakking

Hangend gewicht: 15 lbs


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Bladset van 3 RPL-F1809-54-BD-**
2. Bladsteunplaatset van 3
3. Hanger samenstel Montagebeugel Downrod samenstel RPL-HGR-ASM-**
4. Kap & Kap Schroefafdekking RPL-CAN-CYL-**
5. Koppelingsafdekking RPL-COU-CVR-**

6. Motor samenstel
7. Adapterplaat
8. LED-module F3IN-120V-R1-30
9. Glazen kap met rand RPL-F1809-GLA-**
10. Armatuurafdekking RPL-F1809-COVER-**
11. Bedieningsontvanger Met hardware F-R3-1809-054
12. Afstandsbediening met wandhouder F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan
*** geeft de bladhoek van de ventilator aan

Hardware tas
RPL-LOTUS-PARTS

• Houtschroef (1), schroef (2)
• 5/32" borgringen (2), Ø10xØ4mm platte ringen (2)

• 5,4 mm borgring (1), Ø14xØ6mm platte ring (1), draadmoeren (8)
• Schroeven met borgringen (7)

Voordat u verpakkingsmateriaal weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

Montage opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteuningsstructuur moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen gemarkeerd met "FOR FAN SUPPORT."
Bevestig de contactdoos rechtstreeks aan de bouwconstructie.
Afbeeldingen 1-1D zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Downrod-ventilatoren kunnen worden opgehangen tot een maximale aanbevolen lengte van 72" met behulp van extra downrods (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: De schuine plafondset (apart verkrijgbaar) is vereist voor schuine plafondtoepassingen en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: U heeft mogelijk een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Fig. 1B).

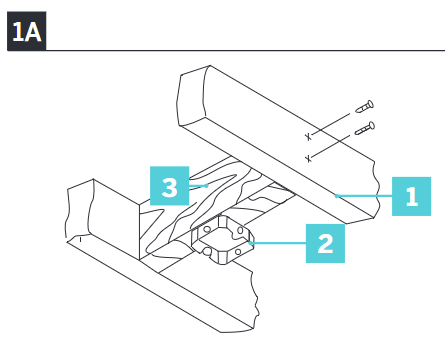

1. Steunbeugel
2. Contactdoos
3. Balk

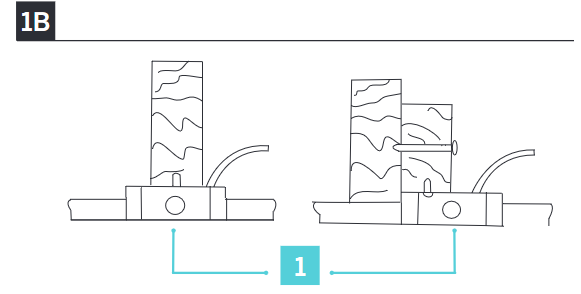

1. Contactdoos

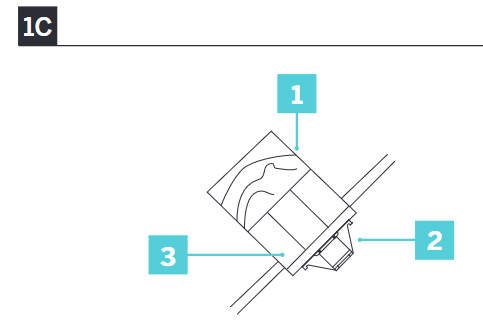

Steun Plafond Max 30° Hoek

1. Steunbeugel
2. Montagebeugel
3. Uitsparing Contactdoos

1. Contactdoos

De ventilator ophangen

VERGEET niet om de stroom bij de stroomonderbreker uit te schakelen. Volg de onderstaande stappen om uw ventilator op de juiste manier op te hangen:

1. Schakel de stroom bij de stroomonderbreker naar de ventilatorlocatie uit. Een erkende elektricien moet de ventilator installeren.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte Afwerking van de installatie. Draai de andere schroef los (Fig. 2).

   1. Montagebeugel
   2. Schroef

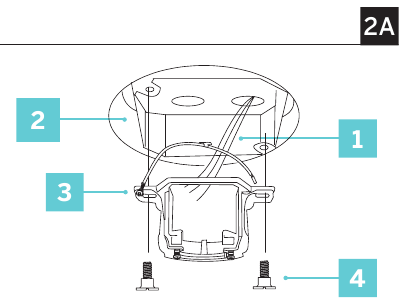

3. Voer de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (Fig. 2A).

   1. 120V Draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd.

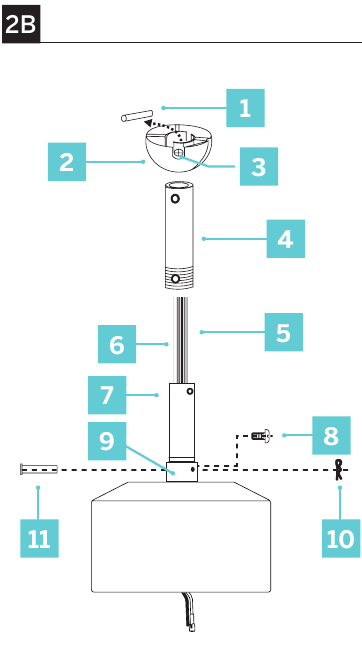

5. Haal de stelschroef uit de hangerkogel, laat de hangerkogel zakken en verwijder de dwarspen. Verwijder de hangerkogel van de hangerkogel/downrod-samenstelling (Fig. 2B).

   1. Dwarspen
   2. Hangerkogel
   3. Schroef
   4. Downrod
   5. Veiligheidskabel
   6. Motordraden
   7. Downrod
   8. Schroeven
   9. Kraag
   10. Splitpen
   11. Gaffelpen
6. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven los van de motorkraag (Fig. 2B).
7. Voer de motordraden en veiligheidskabel voorzichtig door de downrod. Draai de downrod in de kraag.

   Als u de splitpen niet correct installeert en/of de schroeven niet vastdraait, kan de ventilator losraken en mogelijk vallen.
8. Lijn de gaten van de downrod en de kraag uit en steek de splitpen en de gaffelpen erin. Draai de twee kraagschroeven vast (Fig. 2B).
9. Schuif de koppelingsafdekking, de kap schroefafdekking (geverfde kant naar beneden) en de kap (open kant naar boven) op de downrod (Fig. 2B).
   De koppelingsafdekking gaat helemaal naar de onderkant.
10. Installeer de hangerkogel voorzichtig opnieuw op de downrod en zorg ervoor dat de dwarspen zich in de juiste positie bevindt, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (Fig. 2C).

    1. Motordraden
    2. Veiligheidskabel
    3. Downrod
    4. Kap
    5. Kap schroefafdekking
    6. Koppelingsafdekking

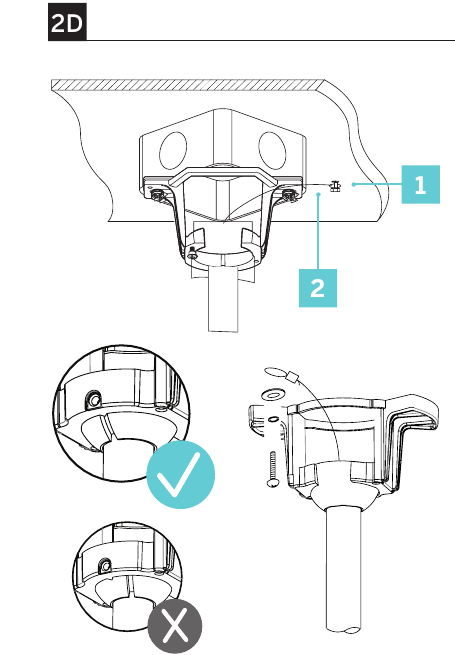

11. Til de ventilatormotorsamenstelling voorzichtig op naar de montagebeugel en plaats de hangerkogel in de montagebeugel socket. Zorg ervoor dat het lipje op de montagebeugel socket correct in de groef in de hangerkogel zit (Fig. 2D). Draai de socket samenstelling totdat de kogel valt en vastklikt in de hangerbeugel schroef.

    1. Houtschroef
    2. Veiligheidskabel
12. Bevestig de veiligheidskabel aan de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 2D).
    OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 35 lbs. in zowel vlakke als downrod-modellen in de Verenigde Staten.

De ventilatorbladen bevestigen

1. Bevestig het blad aan de bladsteunplaat met behulp van de schroeven met borgringen, zoals weergegeven in (Fig. 3).

   1. Blad
   2. Bladsteunplaat
   3. Schroeven met borgringen
2. Bevestig de blad samenstelling aan de motor met behulp van de meegeleverde schroeven (Fig. 3).

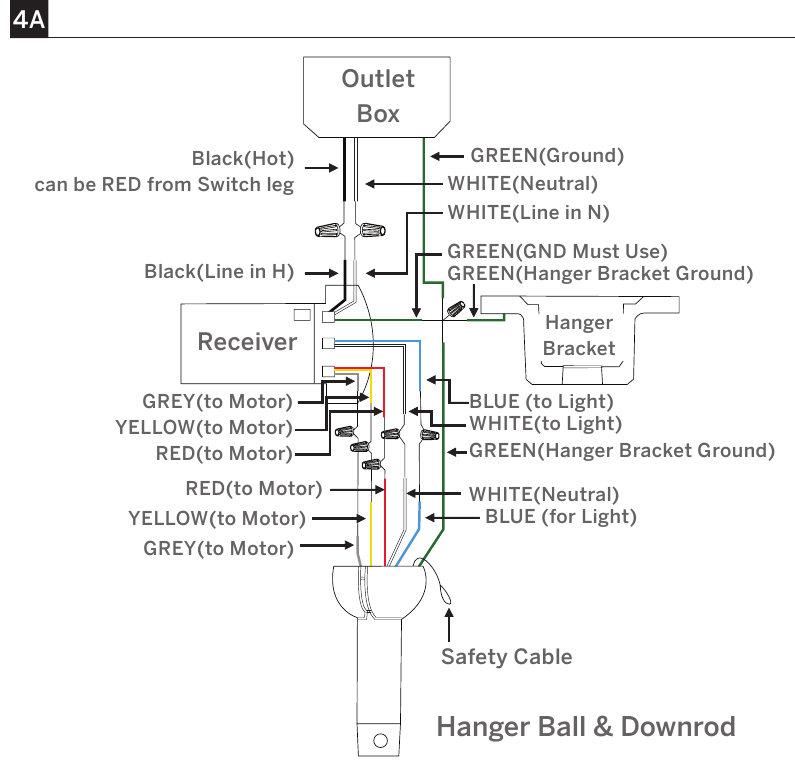

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aarddraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarde, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aarddraad.
Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (afb. 4).
Motor naar ontvanger en ontvanger naar voedingsdraden van het huis (afb. 4A).

1. Montagebeugel
2. Ontvanger
3. Afwerkring

1. Sluit de aarddraad van de hangerkogel/verlengbuis, de aarddraad van de montagebeugel en de aarddraad van de ontvanger aan op de aarddraad in de contactdoos.

   Als u de aarddraden niet aansluit, kan dit leiden tot een slechte werking van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad met het label "TO MOTOR" (naar motor) van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad met het label "TO MOTOR" (naar motor) van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad met het label "TO MOTOR" (naar motor) van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad met het label "FOR LIGHT" (voor licht) van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad met het label "FOR LIGHT" (voor licht) van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad met het label "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad met het label "AC in N" van de ontvanger.

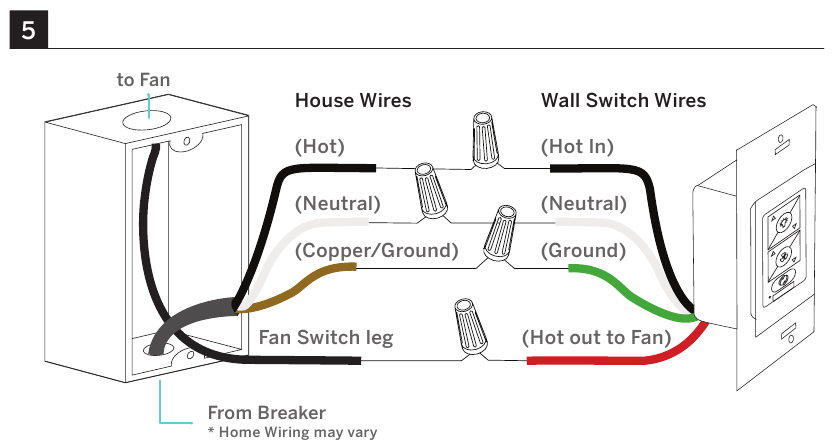

De optionele wandbediening installeren

1. Sluit de groene draad met het label "GROUND" (aarde) van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (afb. 5).
2. Sluit de zwarte draad met het label "LINE IN" (lijn in) van de wandbediening aan op de zwarte LIJNSPANNING-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (afb. 5).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die omhoogloopt naar de ventilator (afb. 5).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (afb. 5).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (afb. 5A).

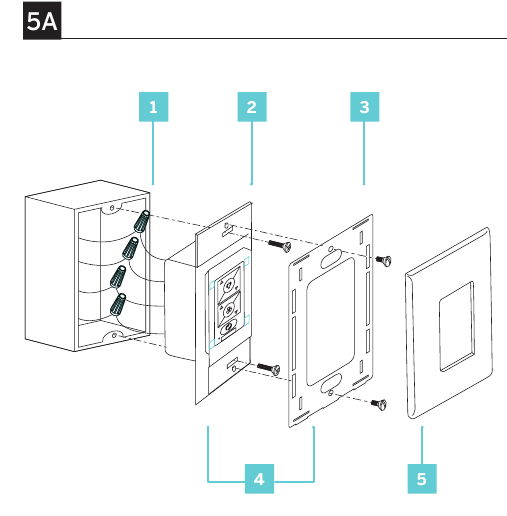

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (afb. 5A).
7. Maak de wandplaat vast aan de wandmontageplaat.

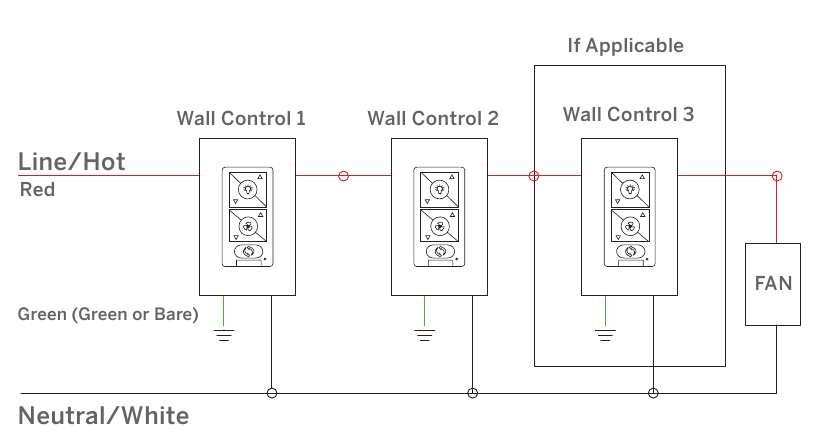

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger volgens de koppelingsinstructie.

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om de installatie van de baldakijn te vereenvoudigen.
2. Stop de verbindingen netjes in de contactdoos in het plafond.
3. Schuif de baldakijn omhoog naar de hangerbeugel en plaats het sleutelgat op de baldakijn over de schroef op de hangerbeugel. Draai de baldakijn totdat deze vastklikt in het smalle gedeelte van de sleutelgaten (afb. 6).


   1. Contactdoos
   2. Hangerbeugel
   3. Schroeven
   4. Baldakijn
   5. Schroefafdekking baldakijn
4. Lijn het cirkelvormige gat op de baldakijn uit met het resterende gat op de hangerbeugel. Zet vast door de ene schroef die eerder is losgemaakt en de andere die eerder is verwijderd vast te draaien.
5. Stel de baldakijnschroeven indien nodig af totdat de baldakijn en de baldakijnafdekking goed vastzitten.

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerkogel zit voordat u de baldakijn aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit de elektrische bedrading beschadigen.

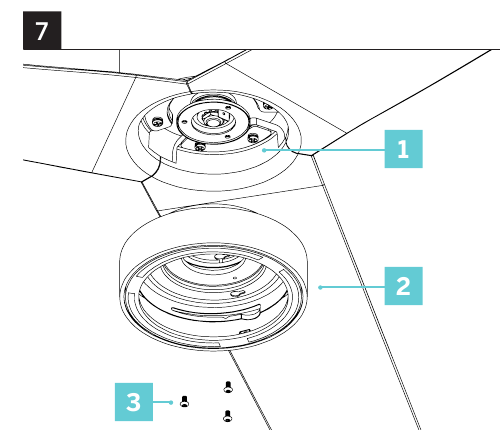

De adapterplaat installeren

1. Verwijder een van de drie schroeven van de montageplaat uit de montagering en draai de andere twee schroeven los (niet verwijderen).
2. Plaats de sleutelgaten in de montageplaat over de twee schroeven die eerder van de montagering zijn losgemaakt. Draai de montageplaat totdat de adapterplaat vastklikt in het smalle gedeelte van de sleutelgaten (afb. 7).

   1. Montagering
   2. Adapterplaat
   3. Schroeven
3. Draai de twee schroeven van de montagering die eerder zijn losgemaakt en de ene die eerder is verwijderd vast om de adapterplaat vast te zetten

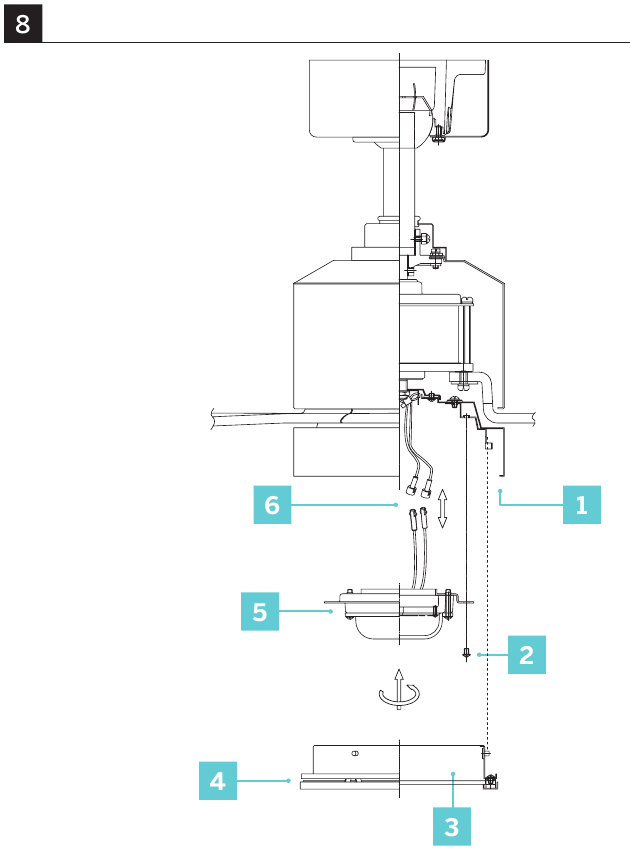

De LED-armatuurmodule installeren

Voordat u met de installatie begint, dient u de stroom uit te schakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.
OPMERKING: Als u niet van plan bent om de armatuurmodule op dit moment met uw ventilator te installeren, slaat u deze stap over.

1. Adapterplaat
2. Schroeven
3. Glazen kap
4. Metalen afdekking
5. LED-armatuurmodule
6. LED-connectordraden

1. Verwijder 3 schroeven van de buitenrand van de adapterplaat en bewaar ze voor toekomstig gebruik.
2. Houd de LED-armatuurmodule omhoog en dicht bij de adapterplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module.
3. Stop de verbindingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 schroeven die eerder zijn verwijderd.
4. Houd de acryl kap omhoog tegen de armatuurmodule en zet vast aan de ventilator door de acryl kap met de klok mee te draaien totdat deze goed vastzit. Draai niet te vast.
5. Als u de optionele armatuurbedekking installeert, zorg er dan voor dat deze goed is vastgedraaid.
   OPMERKING: Voeg een armatuurbedekking toe als u geen verlichtingsfunctie nodig hebt of een andere esthetiek verkiest.
   OPMERKING: Sluit de LED-connectordraden niet aan als u de metalen lichtafdekking gebruikt.

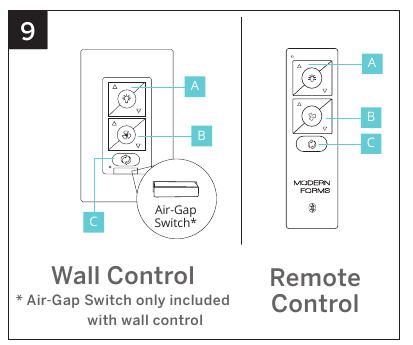

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

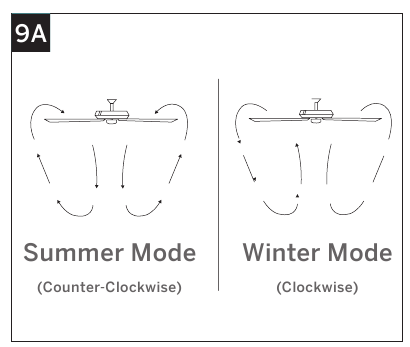

3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

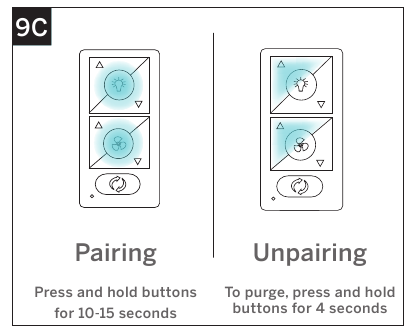

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen. Zie (afb. 9C) voor koppelen.
OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

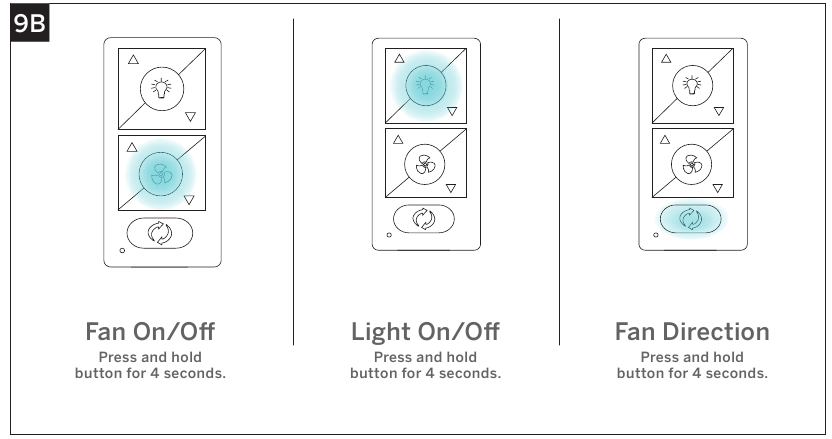

Bediening synchroniseren voor meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/verlichting worden gesynchroniseerd door te verwijzen naar afb. 9B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

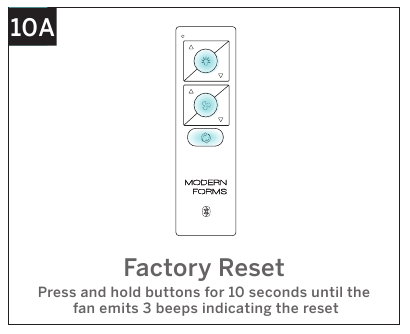

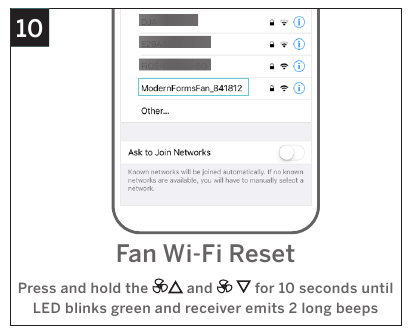

Resetten

Als u door de ventilatorondersteuning wordt geadviseerd, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (afb. 10A) of (afb. 10B).
OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoord) wijzigt, hebt u een Wi-Fi-reset nodig. Raadpleeg afb. 10 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus inschakelde.

Applicatie

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, heeft u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en eventueel een foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme thuissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van slimme thuisapparaten

Accessoires

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Koppeling Verbindt twee verlengstangen XF-I
	Verlengstang XF-12 - 12" verlengstang | XF-18 - 18" verlengstang XF-24 - 24" verlengstang | XF-36 - 36" verlengstang XF-48 - 48" verlengstang | XF-60 - 60" verlengstang XF-72 - 72" verlengstang

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen naar de ventilator en de schakeldraadverbindingen in de schakelkasten.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Geef 24 uur de tijd om in te lopen. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen in deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen indien van toepassing) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vast zit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos vastzit.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in de verlengstang vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig verdeeld zijn of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtbeweging
Overweeg indien mogelijk een langere verlengstang te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd en knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en weer in en probeer het opnieuw.

Wat is herstarten en hoe herstart ik mijn ventilator?
Herstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de luchtspleetschakelaar op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is adaptief leren?

Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de briesmodus?

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces waarbij u uw Modern Forms-afstandsbediening of wandbediening met uw ventilator verbindt. Uw ventilator wordt voorgekoppeld met uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen in de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de oorspronkelijke instellingen van de ventilatoren. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilatoromschakelaar, de lichtomschakelaar en de seizoensomschakelaars op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: u moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met de Modern Forms Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze speciale ventilatorsupportspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsvoorschriften

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie dient te worden uitgevoerd door een erkend elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken rond of schoonmaken van de ventilator.
Gebruik geen water of chemicaliën bij het reinigen van de ventilator of ventilatorbladen om elektrische schokken of schade aan de motor of afwerking te voorkomen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, waarbij de geaarde geleider en de aardgeleider zich aan één kant van de contactdoos bevinden en de niet-geaarde geleider zich aan de andere kant van de contactdoos bevindt.
Alle stelschroeven moeten vóór de installatie worden gecontroleerd en opnieuw worden aangedraaid waar nodig.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms app of Wi-Fi Touch Panel Wall Control (niet inbegrepen).

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluid of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen zijn geplaatst. Er kan geluid en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om minimaal 15,9 kg betrouwbaar te ondersteunen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het hoofdstuk "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkend elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies voor de installatie
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Voor ontbrekende onderdelen of algemene vragen kunt u onze getrainde technische medewerkers bellen op:
1-866-810-6615 optie 1 MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Voor een snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Lotus FR-W1809 Handleiding

Beschikbare talen
