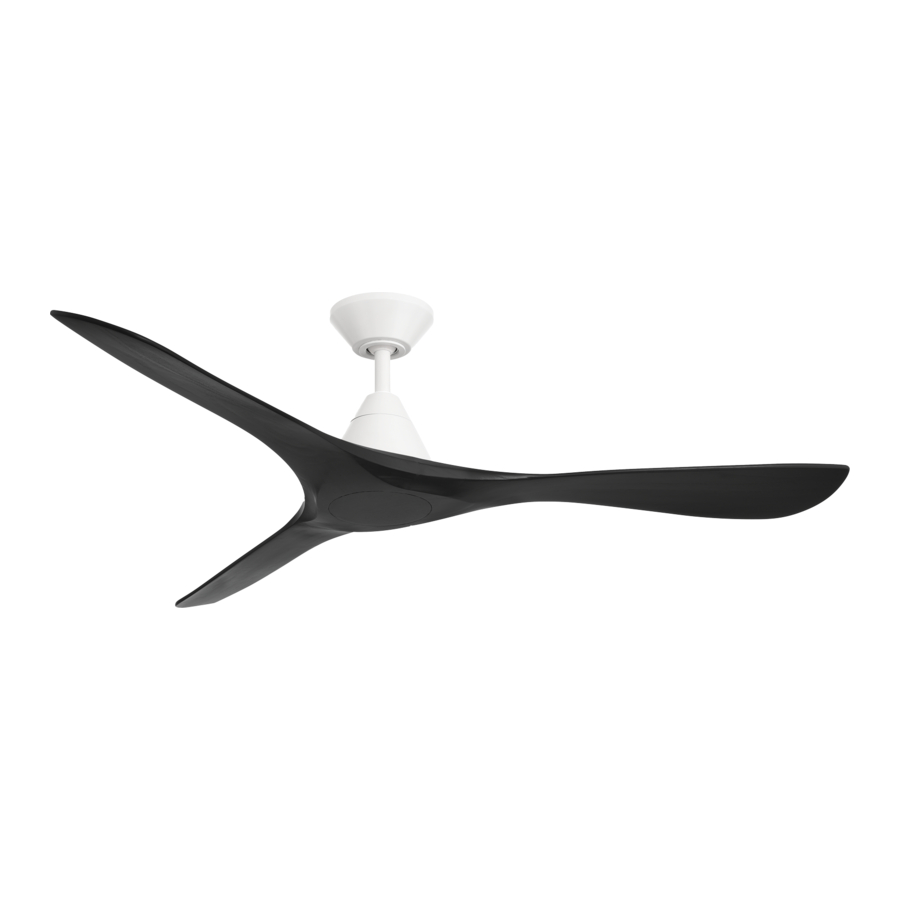

Modern Forms CARVE 60 / 72 (FR-D2504) handleiding

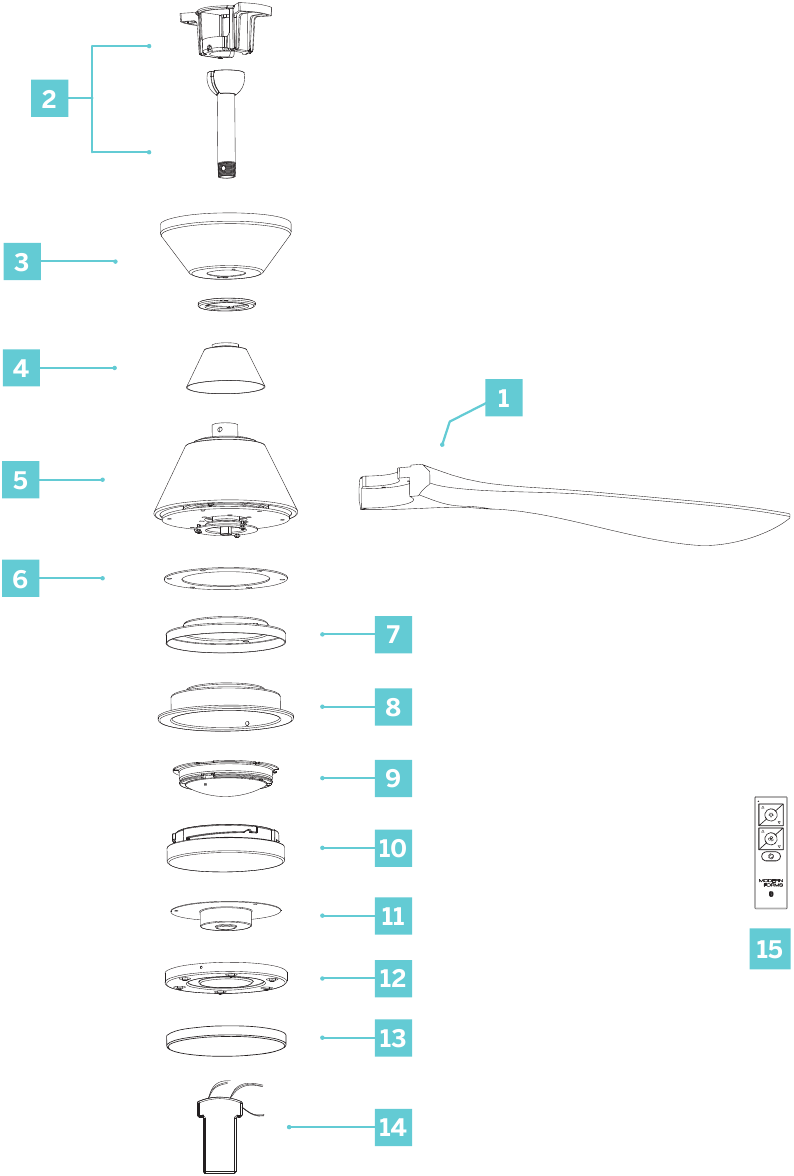

Inhoud van de verpakking

Hangend gewicht:
60: 6,2 kg./13,7 lbs
72: 6,8 kg./15 lbs

Noteer het MAC ID op de ontvanger en bewaar het op een veilige plaats.

1. Bladset van 3 60 inch:
   RPL-F2504-60-BD-**
   72 inch: RPL-F2504-72-BD-**
2. Hangerconstructie Montagebeugel Staafconstructie
3. Baldakijn en baldakijnring
   RPL-CAN-OCT-**
4. Koppelingsafdekking
   RPL-F2504COUCVR-**
5. Motorconstructie
6. Bladopvangring
7. Adapterplaat
8. Luminairadapterplaat
   RPL-F2504-ADP-**
9. CCT LED-module
   F-2504-LED-**
10. Acryl kap
    RPL-F2504-GLA
11. Magnetische adapterplaat voor afdekking
    RPL-F2504-HLD-*
12. Industriële afdekking
    RPL-F2504INDCAP-*
13. Platte afdekking
    RPL-F2504BLDCAP-*
14. Bedieningsontvanger met hardware
    60 inch: F-R3-2504-060CS-H
    72 inch: F-R3-2504-072CS-H
15. Afstandsbediening
    F-RCBT-WT

** Geeft de kleurcode van de ventilator aan

Hardwarezak
RPL-F2504-PARTS

A	Machineschroeven (2) Veerringen (2) Platte ringen (2)
B	Bladschroeven (7)
C	LED-moduleschroeven (voor luminaire-versie) (3)
D	Houtschroef (1) Veerring (1) Platte ring (1)
E	Draadmoeren (8) (Verpakt met de ontvanger)

Controleer voordat u verpakkingsmateriaal weggooit of alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze kwijtraken.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de gebouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen met de aanduiding "FOR FAN SUPPORT."
Bevestig de contactdoos rechtstreeks aan de gebouwconstructie.
Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Steunbalk
2. Contactdoos
3. Balk

1. Contactdoos

Steunplafond maximale hoek van 30°

1. Steunbalk
2. Montagebeugel
3. Inbouwcontactdoos

1. Contactdoos

Om uw ventilator te installeren waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatie-ophangstang nodig.
OPMERKING: Ventilatoren met staaf kunnen worden opgehangen tot een maximaal aanbevolen lengte van 72" met behulp van extra staven (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: De set voor schuine plafonds (apart verkrijgbaar) is vereist voor toepassingen op schuine plafonds en is geschikt voor hellingen tot 45° (afb. 1B).
OPMERKING: U heeft mogelijk een langere staaf nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (afb. 1B).
OPMERKING: Zorg er voor natte locaties voor dat de afzonderlijke houten balk minstens 1 inch breder is dan de baldakijn van de ventilator voor montage.

De montagebeugel installeren

Vergeet niet om de stroom uit te schakelen bij de stroomonderbreker.
Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom uit bij de stroomonderbreker naar de ventilatorlocatie.

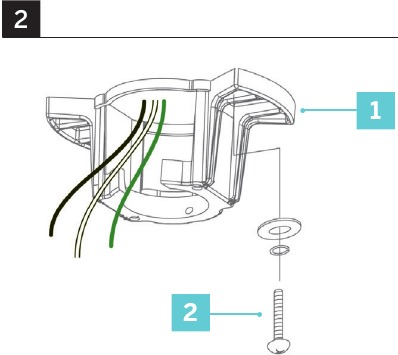

2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los.

   1. Montagebeugel
   2. Schroef

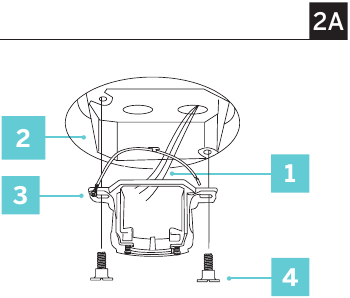

3. Voer de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel, zoals weergegeven in (afb. 2A).

   1. 120V draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven
      (meegeleverd met de contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (afb. 2A).

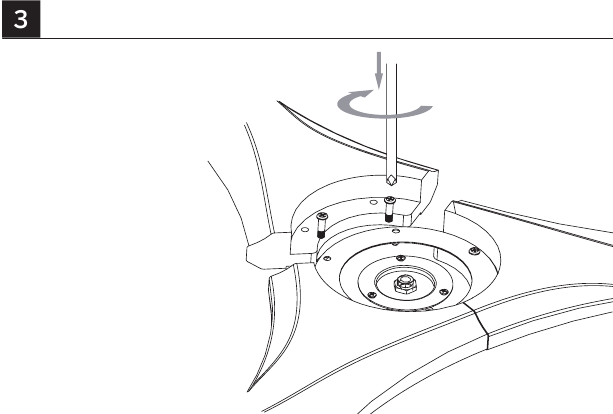

De ventilatorbladen bevestigen

1. Zoek de bladopvangring en plaats deze bovenop de bladen.
2. Schroef de bladen vast met de meegeleverde schroeven en ringen.

De ventilator ophangen

OPMERKING: U kunt er de voorkeur aan geven om de afdekking of het armatuur te installeren voordat u de ventilator ophangt.

1. Haal de stelschroef eruit die zich in de hangerkogel bevindt, laat de hangerkogel zakken en verwijder de dwarsstift. Verwijder de hangerkogel van de hangerkogel/staafconstructie.

2. Verwijder de splitpen en borgpen en draai de twee kraagschroeven van de motorkraag los.

3. Voer de motordraden en veiligheidskabel voorzichtig door de staaf omhoog. Draai de staaf in de kraag.
4. Lijn de gaten van de staaf en de kraag uit en steek de borgpen en splitpen erin. Draai de twee kraagschroeven vast (afb. 4C).


Als de splitpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan dit ertoe leiden dat de ventilator losraakt en mogelijk valt.

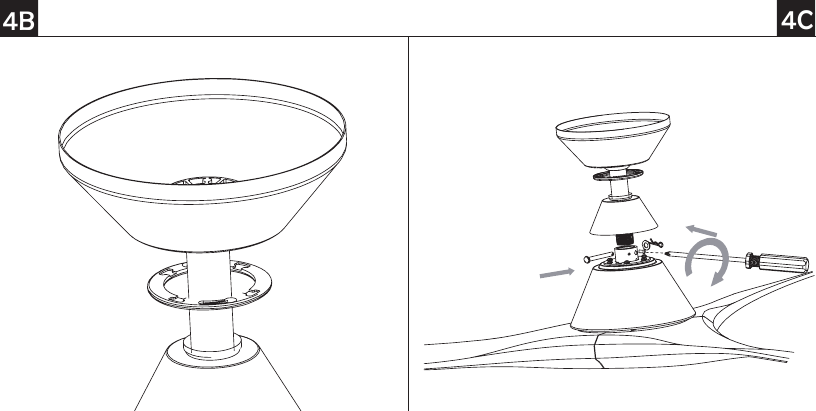

1. Schuif de koppelingsafdekking, de baldakijnschroefafdekking (geverfde zijde naar beneden) en de baldakijn (open zijde omhoog) op de staaf (afb. 4C). De koppelingsafdekking gaat helemaal naar de onderkant.
2. Installeer de hangerkogel voorzichtig terug op de staaf en zorg ervoor dat de dwarsstift in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn gedraaid.

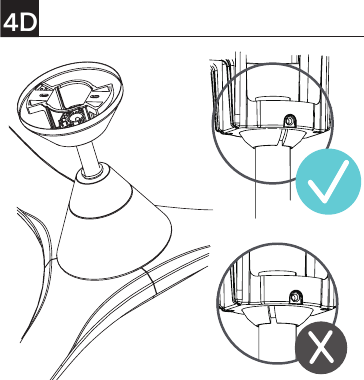

3. Til de ventilatormotorconstructie voorzichtig op naar de montagebeugel en plaats de hangerkogel in de montagebeugelhouder. Zorg ervoor dat het lipje op de montagebeugelhouder correct in de groef in de hangerkogel zit (afb. 4D). Draai de houderconstructie totdat de kogel valt en in de hangerbeugelschroef vergrendelt.

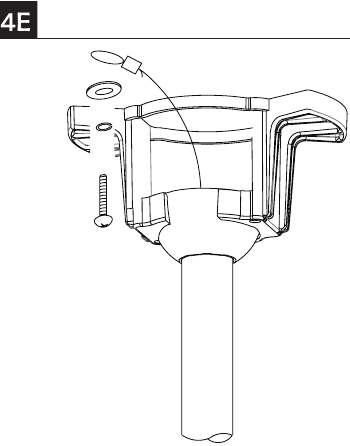

4. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen.

   Raadpleeg onderdeel D.

OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilatoren en lichtcombinaties van meer dan 35 lbs in zowel inbouw- als staafmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een drieledige kabel (inclusief aardingsdraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad. Raadpleeg onderdeel E.

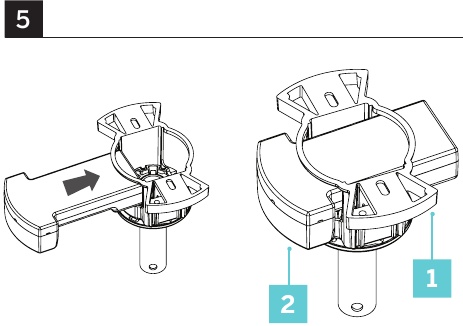

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht.

1. Montagebeugel
2. Ontvanger

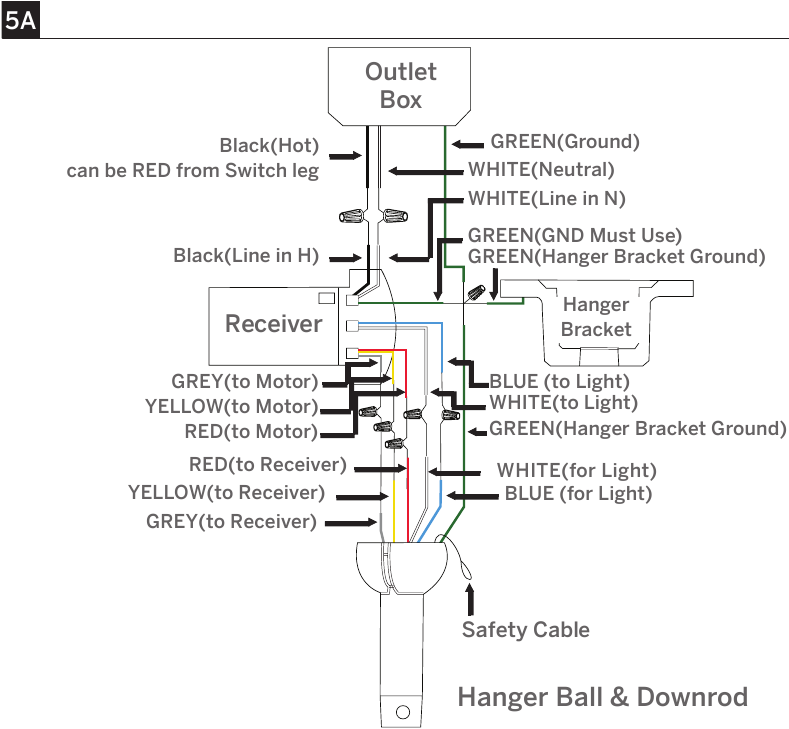

Motor naar ontvanger en ontvanger naar voedingsdraden van het huis.

1. Sluit de aardingsdraad van de hangerkogel/staafconstructie, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte functionaliteit van de ventilatorbesturing.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de onderstaande stappen om de ventilator aan te sluiten op uw huishoudelijke bedrading. Gebruik de plastic draadmoeren met uw ventilator. Zet de plastic draadmoeren vast met elektrische tape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

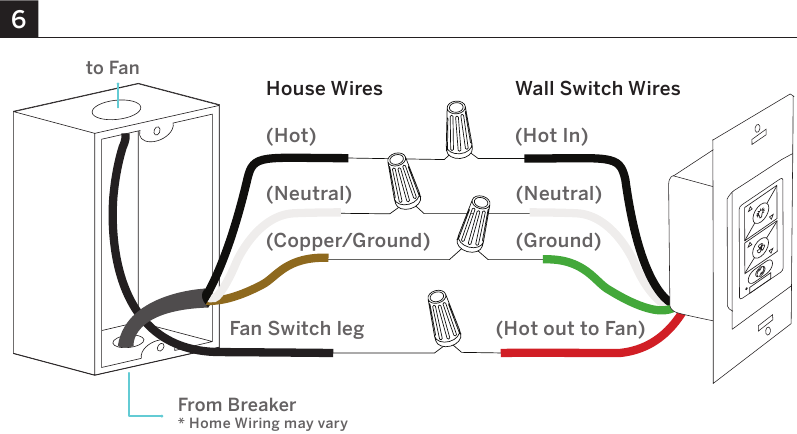

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening Optioneel accessoire niet inbegrepen.
Een Bluetooth-wandbediening kan apart worden aangeschaft.

1. Sluit de groene draad met het opschrift "GROUND" (aarde) van de wandbediening aan op de koperen draad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator.

2. Sluit de zwarte draad met het opschrift "LINE IN" (lijn ingang) van de wandbediening aan op de zwarte LIJNSPANNING-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 6).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 6).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6).
5. Steek de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening.

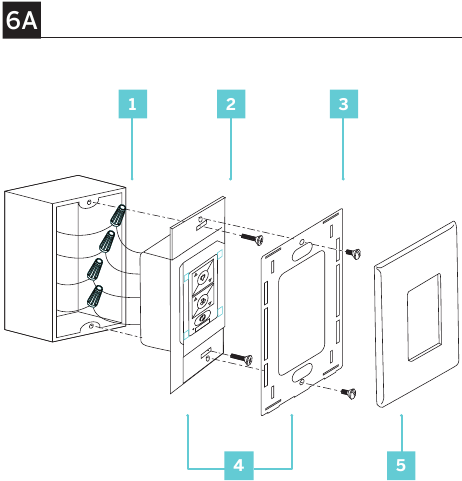

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6A).
7. Bevestig de wandplaat aan de wandmontageplaat (Fig. 6A).

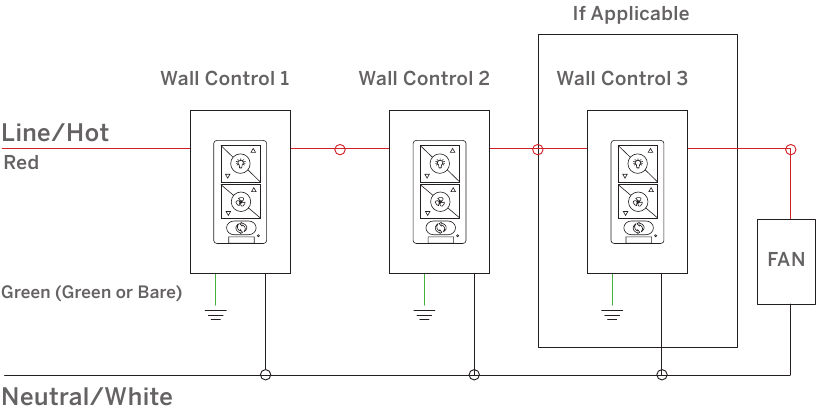

Bedrading voor meerdere locaties

Koppel elk van de wandbedieningen afzonderlijk met de ventilatorontvanger volgens de koppelingsinstructie.

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om te helpen bij de kapinstallatie.
2. Steek de aansluitingen netjes in de plafondcontactdoos.
3. Schuif de kap omhoog naar de ophangbeugel en plaats het sleutelgat op de kap over de schroef op de ophangbeugel. Draai de kap totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten.

4. Lijn het ronde gat op de kap uit met het overgebleven gat op de ophangbeugel. Zet vast door de ene schroef die eerder is losgemaakt en de ene die eerder is verwijderd, vast te draaien.

5. Stel de kap schroeven indien nodig af totdat de kap en de kapafdekking goed vastzitten (7A).

Zorg ervoor dat het lipje aan de onderkant van de ophangbeugel goed in de groef van de ophangkogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade aan de elektrische bedrading veroorzaken.

Adapterplaat

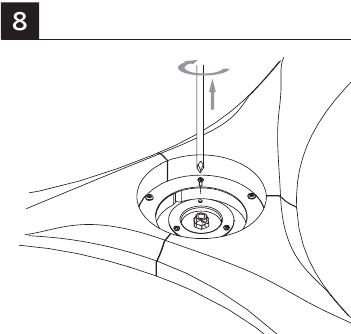

1. Verwijder een van de drie schroeven van de montageplaat van de montagering en draai de andere twee schroeven los (niet verwijderen).

2. Plaats de sleutelgaten in de adapterplaat over de twee schroeven die eerder van de montagering zijn losgemaakt. Draai de lichtkitplaat totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten.

3. Draai de twee eerder verwijderde schroeven van de adapterplaat stevig vast (Fig. 8A).

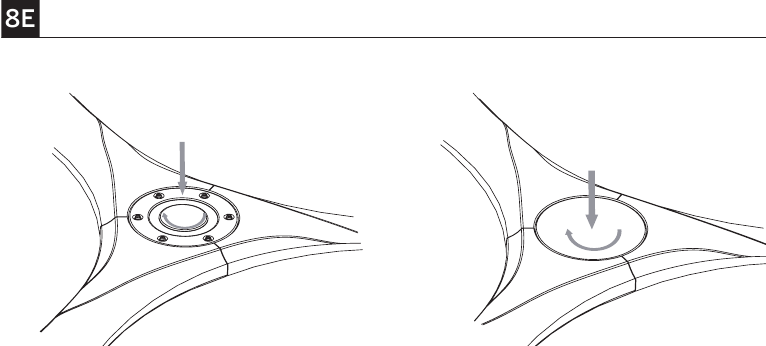

De afdekkingen installeren

OPMERKING: Sla deze stap over als u de luminaire-versie van deze ventilator hebt gekocht.
OPMERKING: Als u de niet-lichtversie van deze ventilator hebt gekocht – uw aankoop wordt geleverd met twee afdekkingen. Kies welke esthetiek u verkiest en ga verder met de volgende stappen.

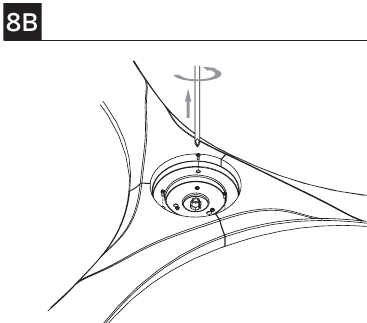

1. Verwijder de 3 schroeven van de buitenste omtrek van de adapterplaat.

2. Schroef de magnetische adapterplaat voor de afdekking erin.


3. Kies welke afdekking u verkiest en plaats deze op de magnetische adapterplaat.

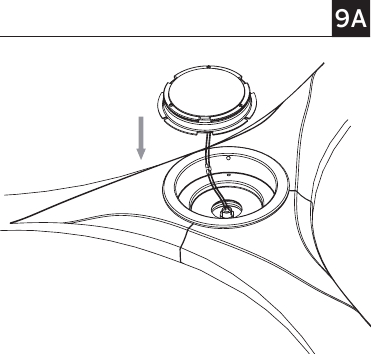

De LED-armatuurmodule installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering in de zekeringkast te verwijderen.
Uw ventilator wordt standaard geleverd met 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur). Verwijder de 3 schroeven rond de LED-module. Verwijder de PC-afdekking. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).

1. Zodra u uw favoriete kleurtemperatuur hebt geselecteerd, installeert u de PC-afdekking opnieuw door de drie eerder verwijderde schroeven op de module te schroeven.
2. Zoek de LED-schroeven in de hardwarezak.

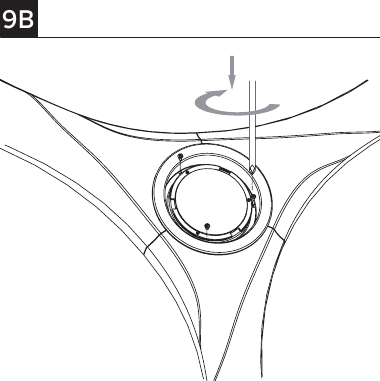

3. Installeer de armatuuradapterplaat voor de armatuur met de eerder verwijderde schroeven.

4. Sluit de LED-module aan op de ventilator. Steek de aansluitingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 eerder verwijderde schroeven.


5. Til de glazen kap omhoog tegen de armatuurmodule en zet deze vast aan de ventilator door de acrylkap met de klok mee te draaien tot deze goed vastzit. Draai niet te vast.

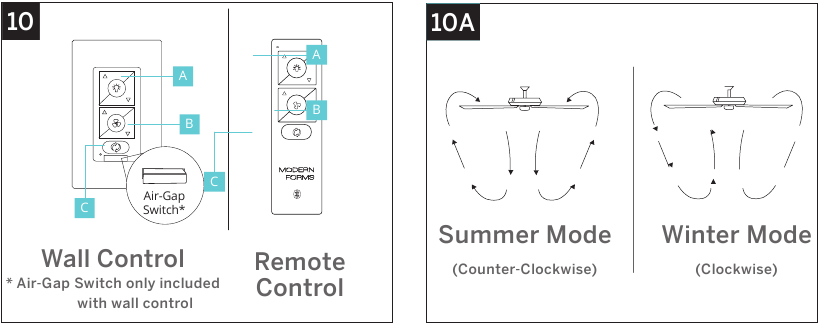

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter)

Air-Gap schakelaar: Trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimum-/maximumsnelheidsniveau heeft bereikt, piept de ventilator twee keer.

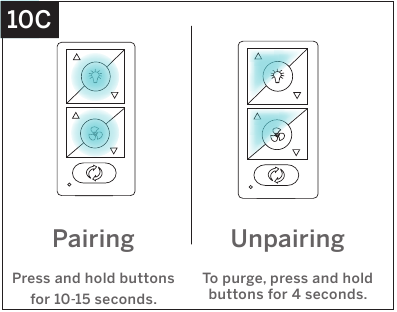

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of -wandbediening kan een onbeperkt aantal ventilatoren binnen het zicht bedienen.
Zie (Fig. 10C) voor het koppelen.

OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

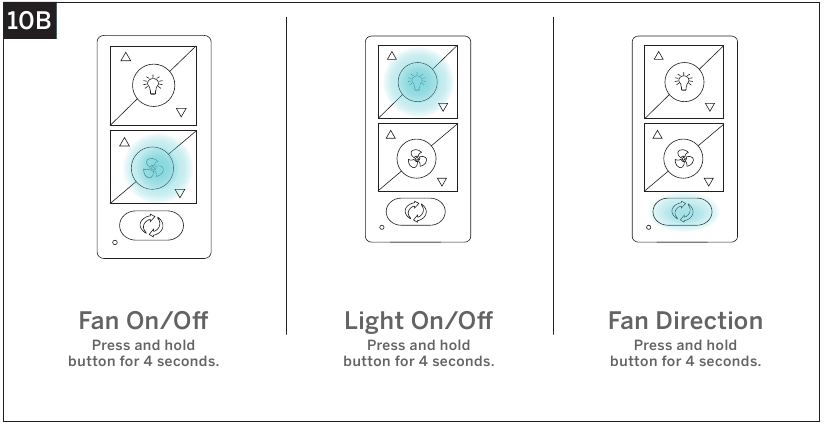

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 10B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomerstand (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

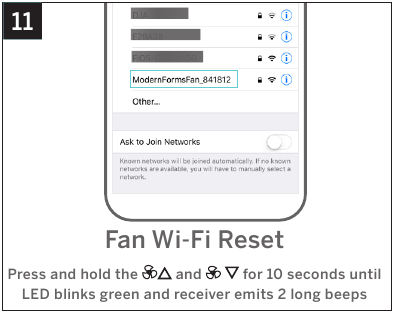

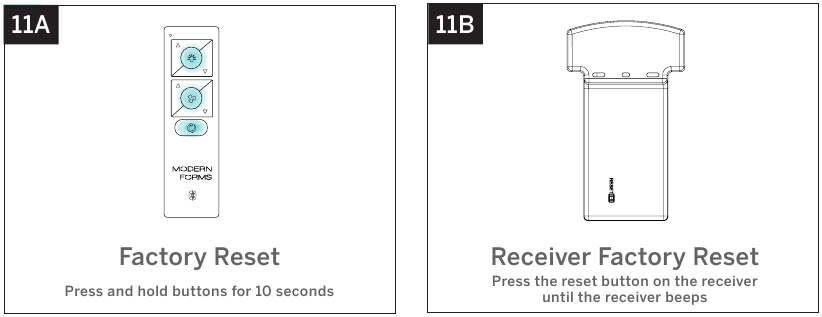

Resetten

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 11A) of (Fig. 11B).

OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een Wi-Fi-reset nodig. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u gedurende 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u gedurende 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus inschakelde.

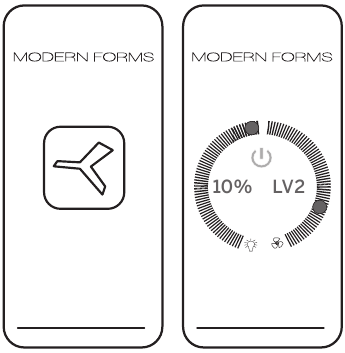

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis van de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een Wi-Fi-verbinding in te stellen, hebt u de SSID en het Wi-Fi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, evenals schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme thuis systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor ondersteuningsvideo's over installatie en integratie van slimme apparaten voor thuis

Accessoires

Personaliseer uw ervaring

Bluetooth wandbediening

Dimt licht tot 1%
AAN/UIT 6 ventilatorsnelheden
Afzonderlijk verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt licht tot 1%
AAN/UIT 6 ventilatorsnelheden
F-RCBT-WT Wit

Kit voor hellend plafond

Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch
XF-SCK

Koppeling

Verbindt twee verlengstukken
XF-I

Verlengstuk

XF-12 - 12" verlengstuk
XF-18 - 18" verlengstuk
XF-24 - 24" verlengstuk
XF-36 - 36" verlengstuk
XF-48 - 48" verlengstuk
XF-60 - 60" verlengstuk
XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en vertakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de stroomleiding naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Geef 24 uur de tijd om in te draaien. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen gedurende deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing

1. Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan meegeleverd.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator uit en weer aan te zetten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard Aan/Uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt 3 minuten lang ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet is verborgen.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit. verbinding.

Mijn ventilator kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en weer in en probeer het opnieuw.

Wat is power cycling en hoe zet ik mijn ventilator uit en weer aan?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de luchtspleetschakelaar op uw wandbediening uit, wacht u 10 seconden en plaatst u deze opnieuw.

Wat is Breezemodus?
Breezemodus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld geleverd met de meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is fabrieksreset?
Fabrieksreset is een herstel van de originele instellingen van de ventilatoren. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilator-schakelaar, lichtschakelaar en seizoenschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: mogelijk moet u uw afstandsbediening of wandbedieningen opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met de Modern Forms Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde Fan Support-specialisten.

Word slim

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vullen hoogwaardige materialen aan

	Vochtbeschermde locatie, conform de strengste UL/cUL-veiligheidsvoorschriften. Afgewerkt en geschikt voor gebruik binnen en buiten
	Wifi en Bluetooth ingeschakeld voor flexibele bediening
	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt licht tot 1% AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth wandbediening Dimt licht tot 1% AAN/UIT 6 ventilatorsnelheden Afzonderlijk verkrijgbaar F-WCBT-WT Wit

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, bezoek modernforms.com
Om het risico op een elektrische schok te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken aan of het reinigen van de ventilator.
Gebruik geen water of chemicaliën bij het reinigen van de ventilator of ventilatorbladen om elektrische schokken of schade aan de motor of afwerking te voorkomen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat u de elektrische aansluitingen hebt gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet zijn aangewezen voor gebruik met dit product door Modern Forms kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op een elektrische schok te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig zijn gemonteerd en in staat zijn om betrouwbaar minimaal 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen. Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Zorg ervoor dat de zijkant van de houten balk 1 inch breder is dan de kap. De contactdoos moet zodanig worden afgedicht dat er geen water in de contactdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.

Er moeten voorzieningen voor ontkoppeling worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

• INGESTIEGEVAAR: Dit product bevat een knoopcel- of muntbatterij.
• Dood of ernstig letsel kan optreden bij inslikken.
• Een ingeslikte knoopcel- of muntbatterij kan in slechts 2 uur interne chemische brandwonden veroorzaken.
• Houd nieuwe en gebruikte batterijen BUITEN BEREIK VAN KINDEREN.
• Zoek onmiddellijk medische hulp als wordt vermoed dat een batterij is ingeslikt of in een deel van het lichaam is ingebracht.

Ventilatorondersteuning

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Houd de volgende informatie bij de hand wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com
modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms CARVE 60 / 72 (FR-D2504) handleiding

Beschikbare talen
