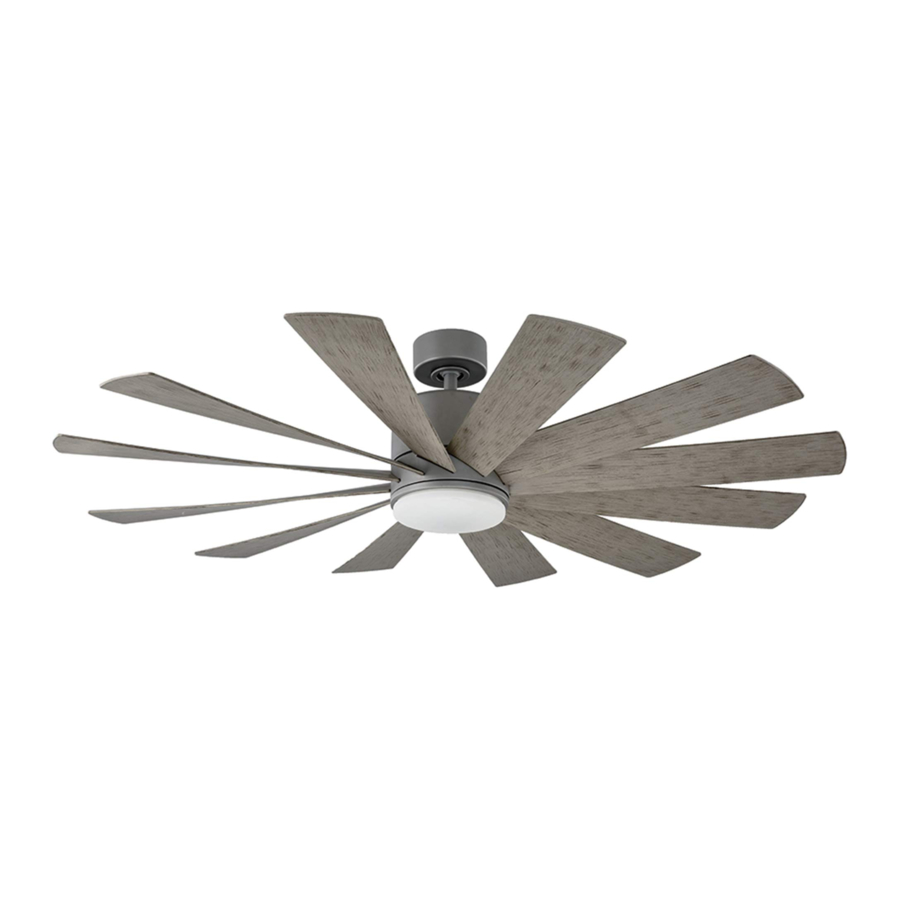

Modern Forms Windflower FR-W1815 Handleiding

Wees slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Benodigde gereedschappen

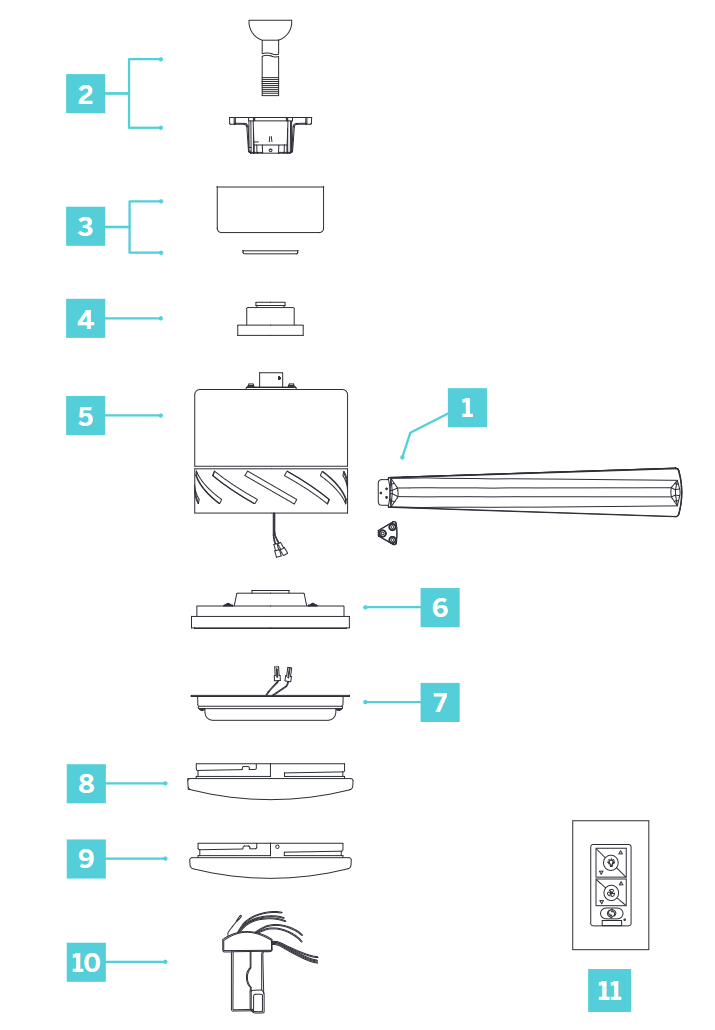

Verpakkingsinhoud

Hangend gewicht: 19 kg


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Set van 12 bladen (***) & bladkappen
   RPL-F1815-***-BD-**-**
2. Hangerassemblage - Montagebeugel
   RPL-HGR-ASM-**
3. Baldakijn en baldakijnschroefdeksel
   RPL-CAN-CYL-**
4. Koppelingsdeksel
   RPL-COU-CVR-**
5. Motorassemblage
6. Adapterplaat
7. LED-module
   F6IN-120V-R1-30
8. Glazen kap
   RPL-F1815-GLA
9. Armatuurafdekking
   RPL-F1815-COVER-**
10. Bedieningsontvanger met hardware (***) F-R3-1815-***
11. Wandbediening met hardware F-WCBT-WT

** geeft de afwerkingscode van de ventilator aan
*** geeft de bladzwaai van de ventilator aan

Hardwarezak
RPL-W1815-PARTS

• Houtschroeven (2), schroeven (2)
• 5/32" borgringen (2), platte ringen (2)

• 5,4 mm borgringen (2), draadmoeren (3)
• Schroeven met rubberen ringen (37)

Controleer voordat u verpakkingsmateriaal weggooit of alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montage-opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de constructie van het gebouw. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De contactdoos en de draagconstructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".
Bevestig de contactdoos rechtstreeks aan de constructie van het gebouw.

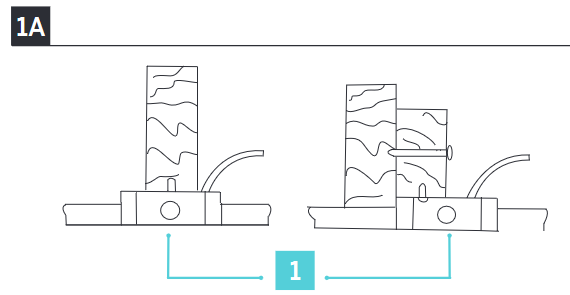

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met verlengstuk kunnen tot een maximaal aanbevolen lengte van 183 cm worden opgehangen met behulp van extra verlengstukken (apart verkrijgbaar) en de meegeleverde snoer van 203 cm.
OPMERKING: De set voor hellende plafonds (apart verkrijgbaar) is vereist voor toepassingen op hellende plafonds en is geschikt voor hellingen tot 45° (afb. 1B).
OPMERKING: U hebt mogelijk een langer verlengstuk nodig om de juiste bladafstand te behouden bij installatie op een steil, hellend plafond (afb. 1B).

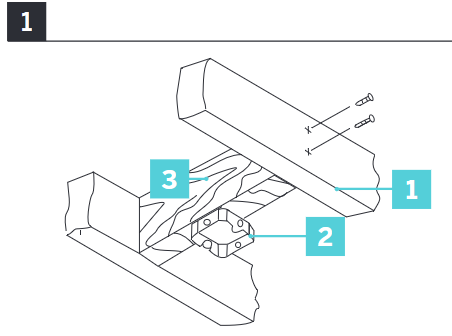

1. Steunbeugel
2. Contactdoos
3. Balk

1. Contactdoos

Maximale ondersteuningshoek plafond 30°

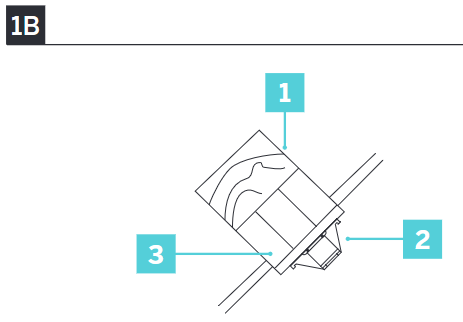

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

1. Contactdoos

De ventilator ophangen

Vergeet niet de stroom bij de stroomonderbreker uit te schakelen.
Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom bij de stroomonderbreker uit naar de ventilatorlocatie. Een erkende elektricien moet de ventilator installeren (afb. 2).

   1. Montagebeugel
   2. Schroef
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik. Draai de andere schroef los (afb. 2).

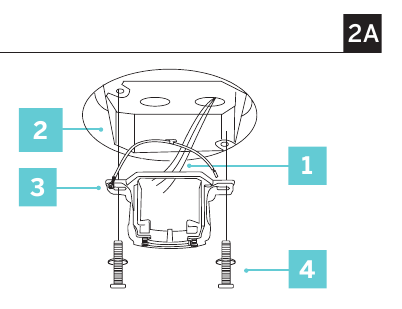

3. Voer de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel zoals weergegeven in (afb. 2A).

   1. 120V-draden
   2. cUL-gecertificeerde elektriciteitskast
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (afb. 2A).
5. Verwijder voorzichtig de blauwe transportdop van de bovenkant van de motorbehuizing en zorg ervoor dat de snoeren en de veiligheidskabel niet verdraaid raken.
6. Verwijder de 3 schroeven van de blauwe transportdop aan de onderkant van de motorbehuizing en bewaar ze voor gebruik met de adapterplaat van de verlichtingsset. Gooi de blauwe transportdop weg.
7. Haal de stelschroef in de kogelhanger eruit, laat de kogelhanger zakken en verwijder de kruispen. Verwijder de kogelhanger van de kogelhanger-/verlengstukassemblage (afb. 2B).

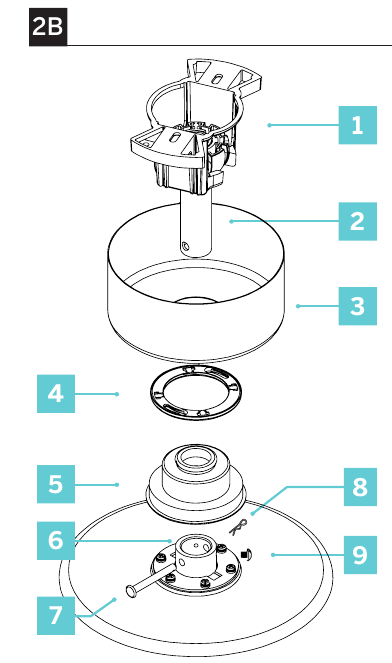

   1. Kogelhanger/montagebeugel
   2. Verlengstuk
   3. Baldakijn
   4. Baldakijnschroefdeksel
   5. Koppelingsdeksel
   6. Kraag
   7. Splitpen
   8. Gaffelpen
   9. Schroeven
8. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven van de motorkraag los (afb. 2B).
9. Voer de motordraden en de veiligheidskabel voorzichtig door het verlengstuk. Draai het verlengstuk in de kraag.
10. Lijn de gaten van het verlengstuk en de kraag uit en steek de splitpen en gaffelpen erin. Draai de twee kraagschroeven vast (afb. 2B).

Het niet correct installeren van de splitpen en/of het vastdraaien van de schroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.

1. Schuif het koppelingsdeksel, de baldakijnschroefdeksel (geverfde kant naar beneden) en de baldakijn (open kant naar boven) op het verlengstuk (afb. 2C).
   Het koppelingsdeksel gaat helemaal naar de onderkant.

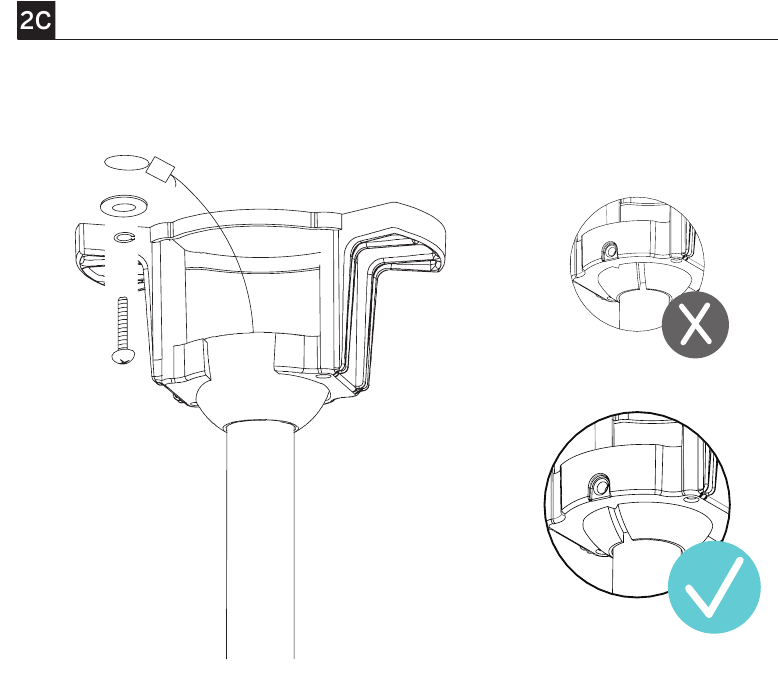

2. Installeer de kogelhanger voorzichtig opnieuw op het verlengstuk en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn verdraaid (afb. 2C).
3. Til de ventilatormotorassemblage voorzichtig op naar de montagebeugel en plaats de kogelhanger in de montagebeugelhuls. Zorg ervoor dat het lipje op de montagebeugelhuls correct in de groef in de kogelhanger zit (afb. 2C).
   Draai de hulzassemblage totdat de kogel valt en in de hangerbeugelschroef vergrendelt.
4. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen.
   OPMERKING: Een veiligheidskabel is vereist voor alle plafondventilatorinstallaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en verlichtingsinstallaties (combinatie) van meer dan 15,9 kg in zowel vlakke als verlengstukmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de lasdoppen, behalve de aardingsdraad.

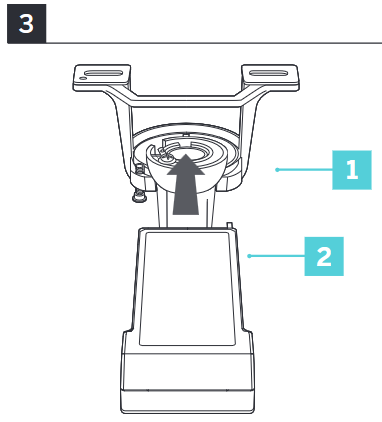

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (afb. 6).

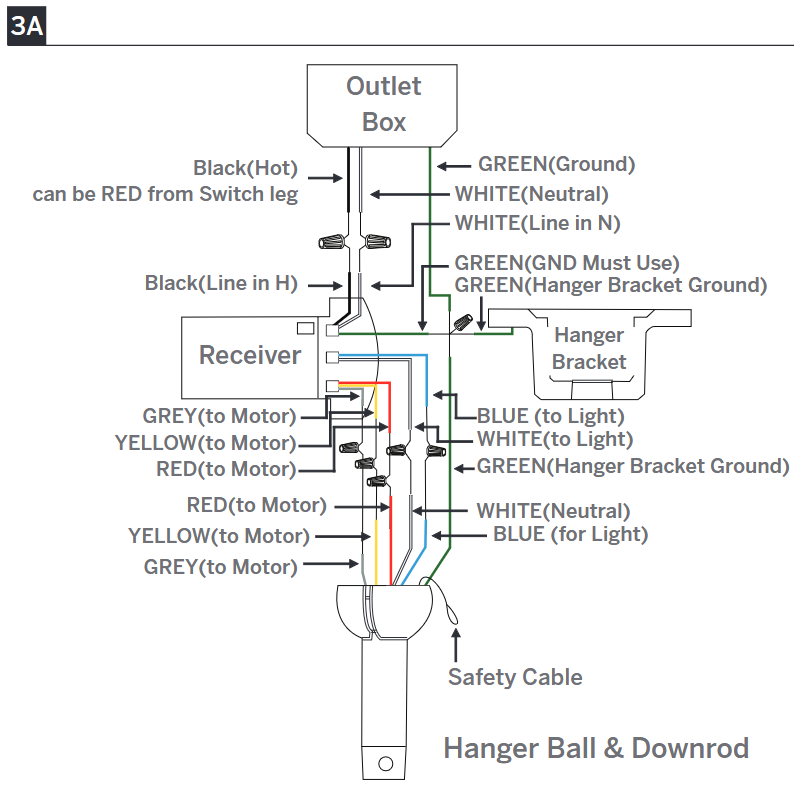

Motor naar ontvanger & ontvanger naar stroomkabels (afb. 6A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de kogel/verlengbuis, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Het niet aansluiten van de aardingsdraden kan leiden tot een slechte functionaliteit van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de onderstaande stappen om de ventilator op de bedrading van uw huis aan te sluiten. Gebruik de plastic lasdoppen bij uw ventilator. Zet de plastic lasdoppen vast met elektriciteitstape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

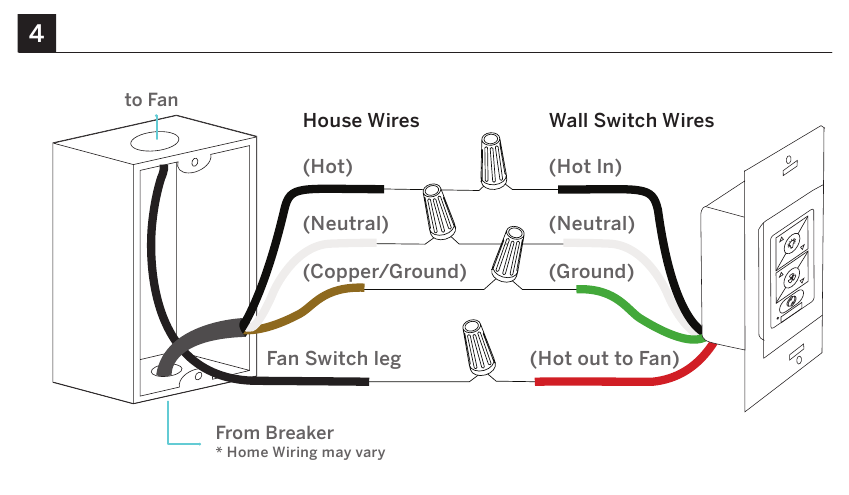

De wandbediening installeren

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperen draad van de wandcontactdoos die terugvoert naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (afb. 4).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker (afb. 4).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die omhoog naar de ventilator voert (afb. 4).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (afb. 4).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (afb. 4A).

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (afb. 4A).
7. Maak de wandplaat vast aan de wandmontageplaat (afb. 4A).

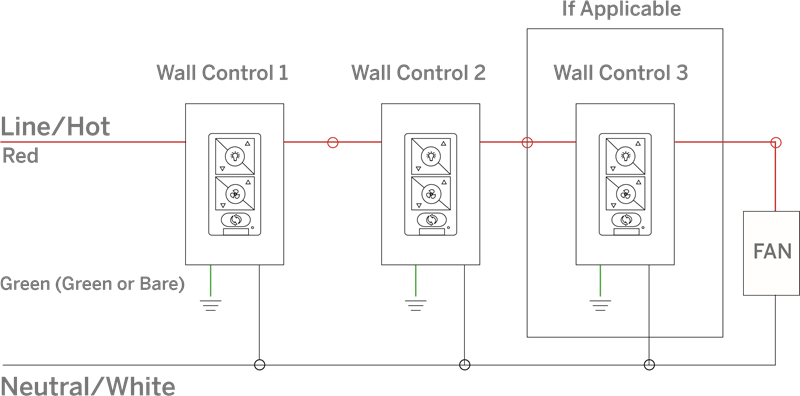

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

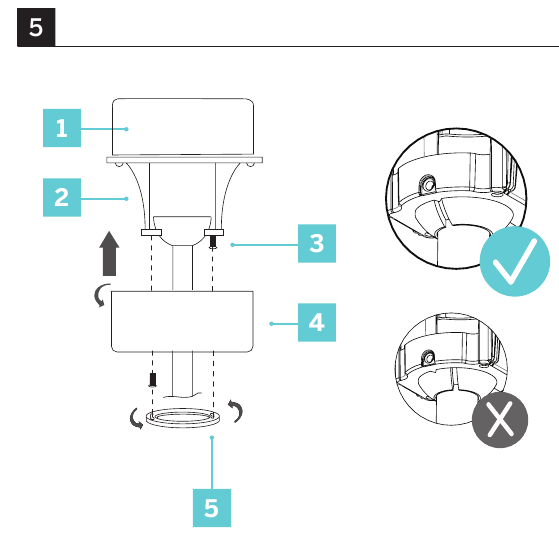

De installatie voltooien

1. Contactdoos
2. Hangerbeugel
3. Schroeven
4. Kap
5. Schroefdeksel voor kap
6. Blad
7. Adapterplaat

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om te helpen bij de installatie van de kap.
2. Stop de verbindingen netjes in de contactdoos in het plafond.
3. Schuif de kap omhoog naar de hangerbeugel en plaats het sleutelgat op de kap over de schroef op de hangerbeugel. Draai de kap totdat deze op zijn plaats vastklikt in het smalle gedeelte van de sleutelgaten.
4. Lijn het ronde gat op de kap uit met het overgebleven gat op de hangerbeugel. Zet vast door de eerder losgemaakte schroef en de eerder verwijderde schroef vast te draaien. Pas de kapschroeven indien nodig aan totdat de kap en de kapafdekking goed vastzitten.
5. Pas de kapschroeven indien nodig aan totdat de kap en de schroefring van de kap goed vastzitten.

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de kogel zit voordat u de kap aan de beugel bevestigt. Als het lipje niet goed in de groef zit, kan dit schade aan de elektrische bedrading veroorzaken.

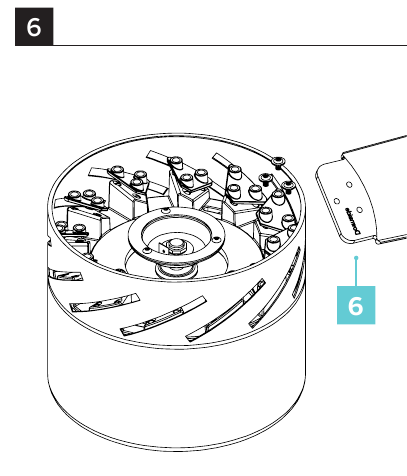

De ventilatorbladen bevestigen

1. Steek het blad door de sleuf in de behuizing. Lijn de gaten in het blad uit met de gaten in de ventilatormotor en zet vast met de bladbevestigingsschroef met borgringen (afb. 6).

2. Herhaal deze procedure met de overige bladen.

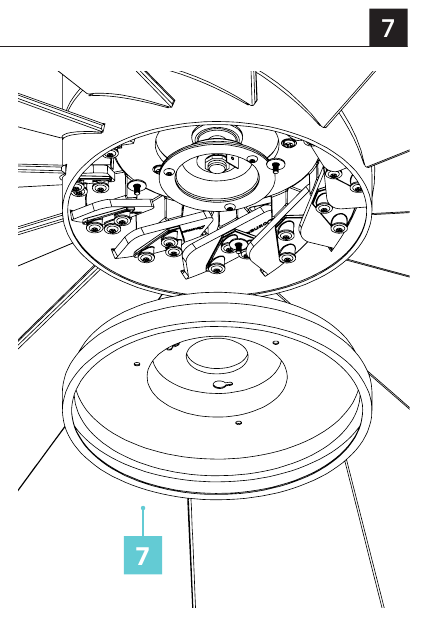

De adapterplaat installeren

1. Verwijder een van de drie schroeven van de montageplaat van de montagering en draai de andere twee schroeven los (niet verwijderen).
2. Plaats de sleutelgaten in de montageplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de montageplaat totdat de adapterplaat op zijn plaats vastklikt in het smalle gedeelte van de sleutelgaten (afb. 7).

3. Draai de twee montagering-schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast om de adapterplaat te bevestigen.

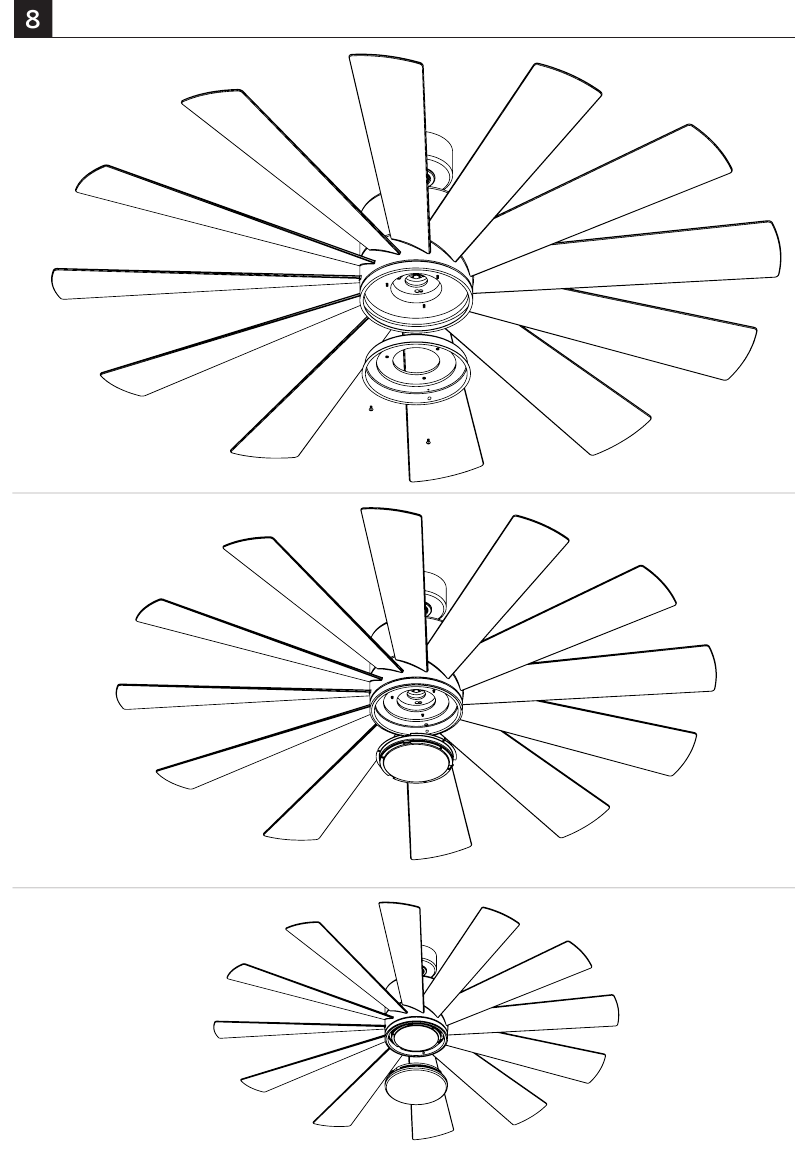

De led-armatuurmodule installeren

Koppel, voordat u met de installatie begint, de stroom los door de stroomonderbreker uit te schakelen of de zekering uit de zekeringkast te verwijderen.
OPMERKING: Als u niet van plan bent om de armatuurmodule op dit moment met uw ventilator te installeren, slaat u deze stap over.

1. Verwijder 1 van de 3 schroeven van de buitenste omtrek van de adapterplaat en bewaar deze voor toekomstig gebruik. Draai de andere 2 schroeven los (niet verwijderen).
2. Houd de led-armatuurmodule omhoog en dicht bij de adapterplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Volg dezelfde procedure met de zwarte draadconnectoren.
3. Stop de verbindingen netjes in de adapterplaat. Plaats de sleutelgaten van de armatuurmodule over de 2 schroeven die eerder van de adapterplaat zijn losgedraaid. Draai de armatuurmodule totdat deze op zijn plaats vastklikt in het smalle gedeelte van de sleutelgaten. Zet vast door de 2 schroeven die eerder zijn losgedraaid en de eerder verwijderde schroef vast te draaien.
4. Houd de acryl kap tegen de armatuurmodule en zet deze vast aan de ventilator door de acryl kap met de klok mee te draaien totdat deze goed vastzit. Draai niet te vast.
5. Als u de optionele metalen lichtafdekking installeert, zorg er dan voor dat deze goed is vastgedraaid.
   OPMERKING: Voeg een metalen lichtafdekking toe als u geen verlichtingsfunctie nodig hebt of de voorkeur geeft aan een andere esthetiek.
   OPMERKING: Sluit de led-connectordraden niet aan als u de metalen lichtafdekking gebruikt.

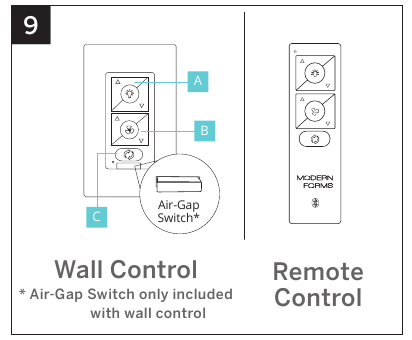

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag

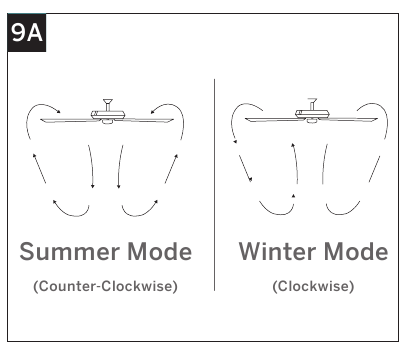

3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale werking van de ventilator (alleen meegeleverd met wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimum/maximum snelheidsniveau heeft bereikt, piept de ventilator twee keer.

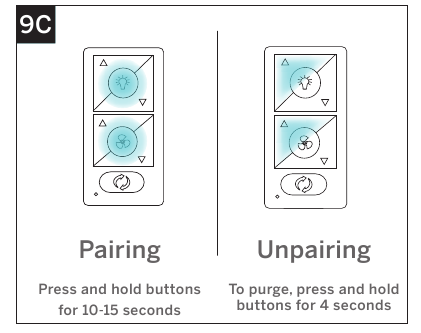

Eén of meerdere ventilatoren bedienen met afstandsbedieningen of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.
Zie (afb. 9C) voor koppeling.
OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator zijn voltooid.

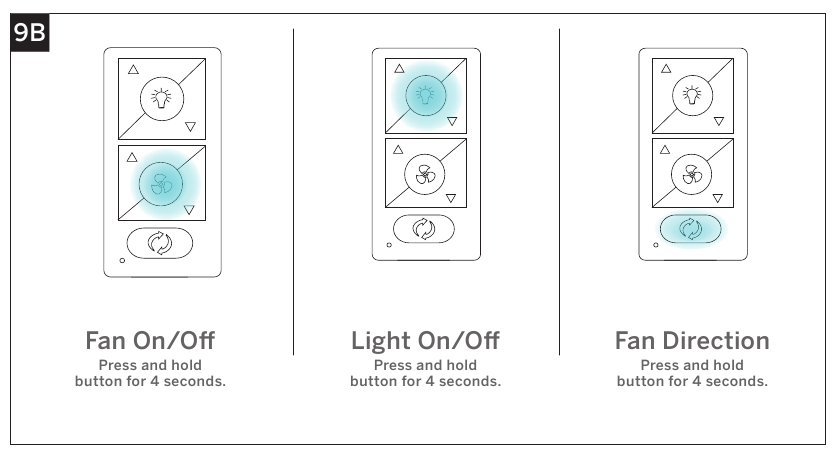

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar afb. 9B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus (CCW-rotatie) gezet. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.

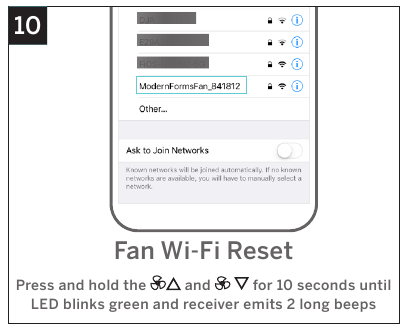

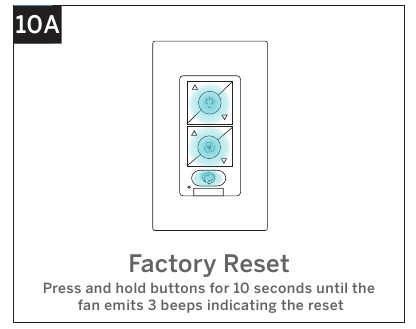

Resetten

Indien geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).
OPMERKING: als u uw Wi-Fi-instellingen (SSID of Security Passphrase) wijzigt, is een Wi-Fi-reset vereist. Raadpleeg Fig. 10 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De Briesmodus imiteert de natuurlijke eb en vloed van wind in de natuur door de ventilatorsnelheid te variëren.
OPMERKING: de Briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de Briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de Briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de Briesmodus activeerde.

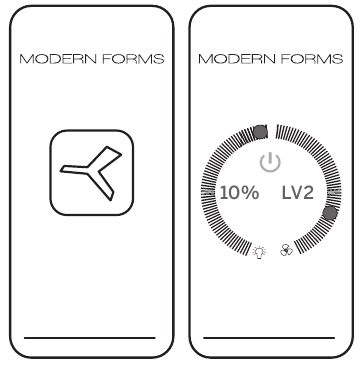

Toepassing

Naast de meegeleverde wandbediening, kunt u uw ventilator bedienen met een afstandsbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis via de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een Wi-Fi-verbinding in te stellen, hebt u de SSID en het Wi-Fi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smarthomesystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van slimme apparaten voor thuisgebruik

Accessoires

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit
	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch XF-SCK
	Koppeling Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" verlengstuk | XF-18 - 18" verlengstuk XF-24 - 24" verlengstuk | XF-36 - 36" verlengstuk XF-48 - 48" verlengstuk | XF-60 - 60" verlengstuk XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en takstroomzekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen naar de ventilator en de schakeldraadverbindingen in de schakelbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven die aan de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtafdekking is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogelconstructie op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel vast aan de contactdoos.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtbeweging

Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan het meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de WiFi (ModernFormFan_XXXXXX) van mijn ventilator niet in de lijst met beschikbare WiFi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de Wi-Fi-radio uitgeschakeld.
2. Om Wi-Fi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het Wi-Fi-netwerk beschikbaar voor verbinding.

Mijn Wi-Fi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator biedt geen ondersteuning voor 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon geen verbinding maken met het Wi-Fi-netwerk

1. Zorg ervoor dat u het juiste Wi-Fi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant gespecificeerde bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en opnieuw in en probeer het opnieuw.

Wat is het opnieuw opstarten en hoe start ik mijn ventilator opnieuw op?
Opnieuw opstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch (luchtsluitschakelaar) op uw wandbediening, wacht u 10 seconden en plaatst u deze terug.

Wat is adaptief leren?

Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de Briesmodus?

De Briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten schommelen.

Wat is koppelen?

Koppelen is het proces waarbij uw Modern Forms-afstandsbediening of wandbediening met uw ventilator wordt verbonden. Uw ventilator wordt vooraf gekoppeld aan de meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de oorspronkelijke instellingen van de ventilatoren. Dit kan vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilatorwisseling, de lichtwisseling en de seizoenswisselknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: u moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw Wi-Fi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorspecialisten. Contactgegevens vindt u aan het begin van de instructies.

Veiligheidsregels

Ga voor informatie over bediening, onderhoud en probleemoplossing naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische voorschriften. Elektrische installatie dient te worden uitgevoerd door een erkend elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft) van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft) van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of het reinigen van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, met de geaarde geleider en de aardgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten vóór de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als er onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de Modern Forms-app of Wi-Fi Touch Panel Wall Control (niet inbegrepen).

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator ontstaan.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 Ibs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkend elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies voor de installatie.
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Lees voor alle vragen over uw plafondventilator alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u onze getrainde technische medewerkers bellen op:
1-866-810-6615 optie 0
MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Houd de volgende informatie bij de hand wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Windflower FR-W1815 Handleiding

Beschikbare talen
