Modern Forms BOLO FR-W2501-56L handleiding

Algemene vragen

Lees en bewaar deze instructies voor de installatie

Lees voor alle vragen over uw plafondventilator alle bijgevoegde instructies, installatieprocedures en richtlijnen voor probleemoplossing voordat u met de installatie begint.

Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers (Fan Support Section)

Benodigde gereedschappen

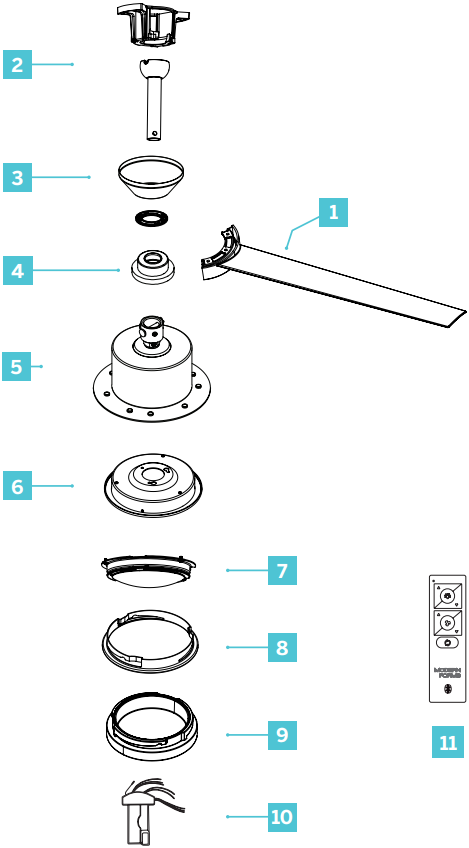

Inhoud van de verpakking / Beschrijving van de onderdelen

1. Bladen
   RPL-F2501-56-BD-**
2. Hangbeugel/verlengstuk montage
   RPL-HGR-ASM-6-**
3. Kap & kap-schroefring
   RPL-CAN-OCT-**
4. Koppelingsafdekking
5. Motorbehuizing
6. Adapterplaat
   RPL-F2501-ADP-**
7. LED-module
   F4IN-120V-R1-CS-H
8. Lichtarmatuurafdekking
   RPL-F2501-COVER-**
9. Acryl kap
   RPL-F2501-GLA
10. Ontvanger met draadmoeren/-binders
    F-R3-2501-056CS-H
11. Afstandsbediening
    F-RCBT-WT

** Geeft de afwerkingscode van de ventilator/bladuitslag van de ventilator aan

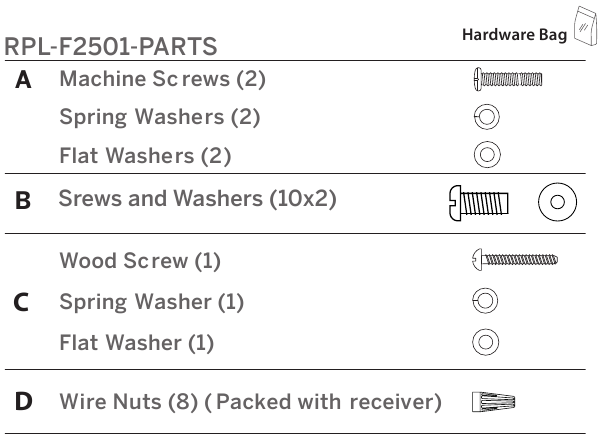

Hardwaretas

Zorg ervoor dat alle onderdelen zijn verwijderd voordat u verpakkingsmateriaal weggooit.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze kwijtraken.

Hangend gewicht: 4,9 kg/10,8 lbs.

Montage-opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 50 lbs. of minder 22,7 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen met het label "FOR FAN SUPPORT."

Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik indien nodig Onderdeel A om de contactdoos te monteren.

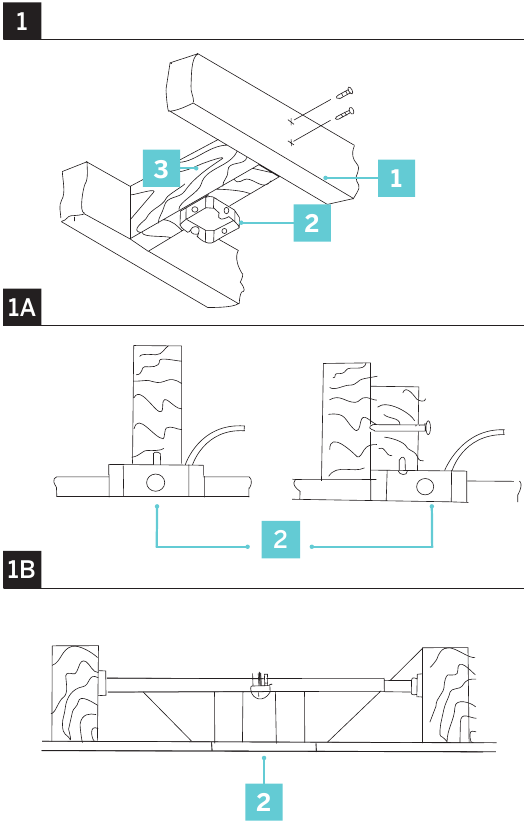

Afbeeldingen 1-1B zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Steunbeugel
2. Contactdoos
3. Balk

OPMERKING: Om uw ventilator op te hangen waar een bestaande armatuur is maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig.

OPMERKING: Ventilatoren met verlengstuk kunnen worden opgehangen tot een maximale aanbevolen lengte van 72" met behulp van extra verlengstukken (apart verkrijgbaar) en de meegeleverde 80" voedingsdraad.

OPMERKING: De set voor schuin plafond (apart verkrijgbaar) is vereist voor toepassingen op schuine plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).

OPMERKING: Mogelijk hebt u een langer verlengstuk nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Fig. 1B).

OPMERKING: Voor natte locaties - zorg ervoor dat de individuele houten balk minstens 1 inch breder is dan de kap van de ventilator voor montagedoeleinden.

De hangbeugel installeren

Vergeet niet de stroom bij de stroomonderbreker uit te schakelen.

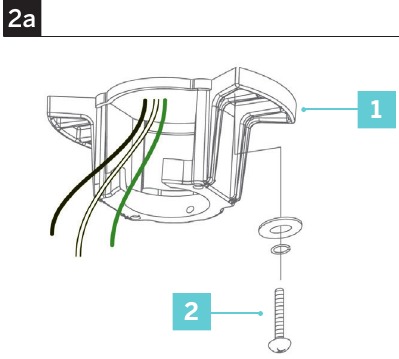

1. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte Bediening van de ventilator. Draai de andere schroef los (Fig. 2a).

   1. Montagebeugel
   2. Schroef

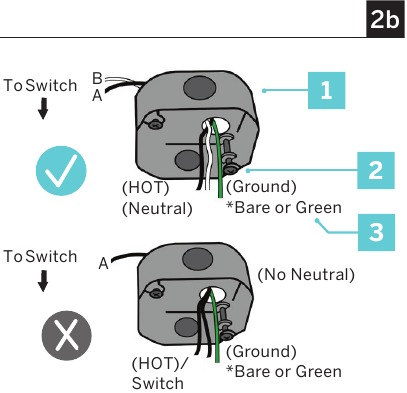

2. Leid de 120-volt voedingsdraden door het middelste gat in de montagebeugel zoals afgebeeld (Fig. 2a).
3. Bevestig de montagebeugel aan de contactdoos in het plafond met de schroeven en ringen die bij uw contactdoos zijn geleverd. Gebruik indien nodig Onderdeel A om uw contactdoos te monteren. (Fig 2b).

   1. cUL/UL-vermelde contactdoos
   2. Montageschroeven (contactdoosschroeven niet inbegrepen)
   3. 120V-draden

OPMERKING: Zorg ervoor dat de montageschroeven goed vast zitten.

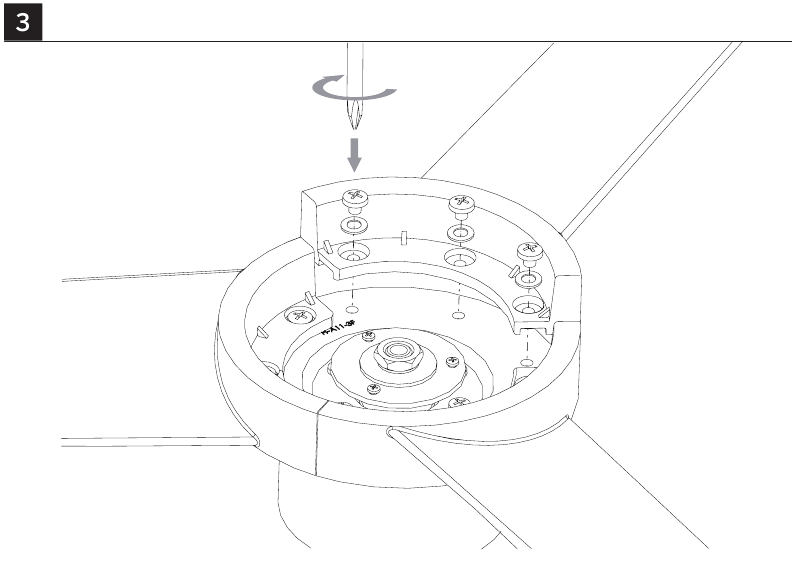

De ventilatorbladen/-armen bevestigen

1. Bevestig het blad aan de motorbehuizing met behulp van de schroeven en ringen. (Fig. 3) Herhaal dit voor de resterende bladen.
   Gebruik Onderdeel B.


De ventilator ophangen

1. Verwijder de schroef van de hangerkogel. Verwijder de hangerkogel en de dwarsstift. (Fig. 4A)
2. Draai 2 schroeven, de gaffelpen en de splitpen los (Fig. 4A).

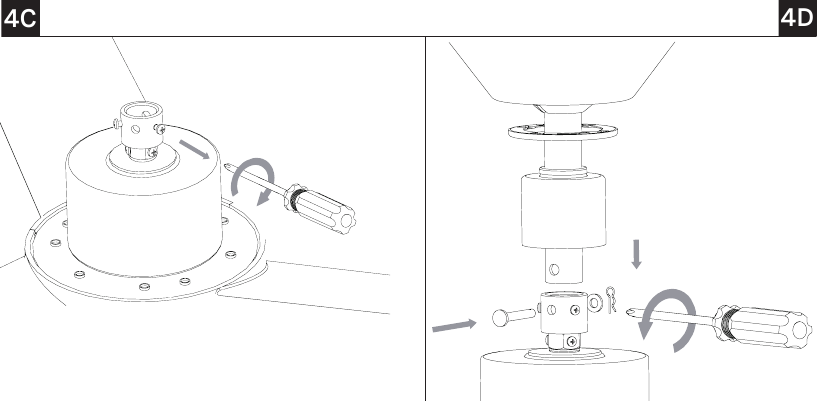

3. Installeer de koppelingsafdekking, de kap-schroefring, de kap en de verlengstukmontage in de motorbehuizing zoals afgebeeld (Fig. 4B).

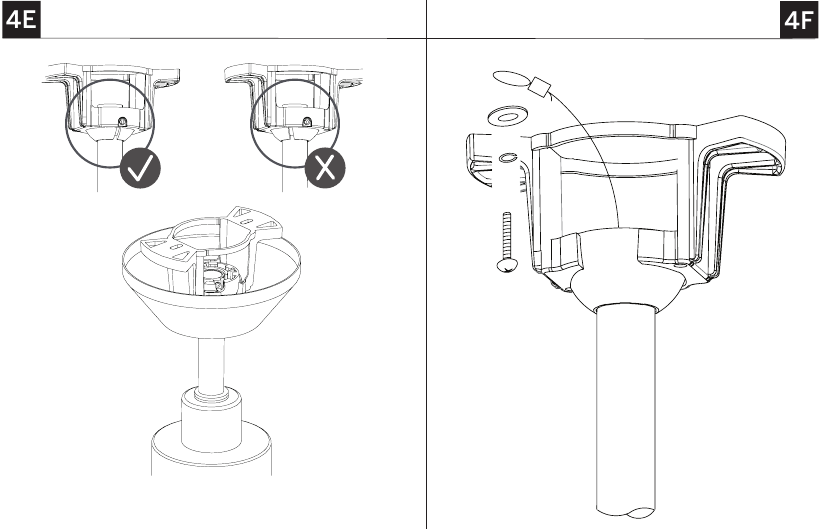

4. Lijn de gaten in het verlengstuk en de motorkraag uit, plaats de pennen en schroeven terug (Fig. 4D).

5. Schuif de kap en de kap-schroefafdekking omhoog. Plaats de hangerkogel terug met de dwarsstift op de juiste plaats (Fig. 4B).
6. Plaats alles in de montagebeugel. Draai totdat de kogel valt en vastklikt in de schroef van de hangerbeugel (Fig. 4D).
7. Bevestig de veiligheidskabel aan de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig.4F).

   Gebruik Onderdeel C.

OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilatoren en lichtcombinaties van meer dan 35 lbs. in zowel vlakke als verlengstukmodellen in de Verenigde Staten (Fig. 4F).

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) vereist die tussen het plafond en de contactdoos in de muur moet lopen.
Gebruik Onderdeel D.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.

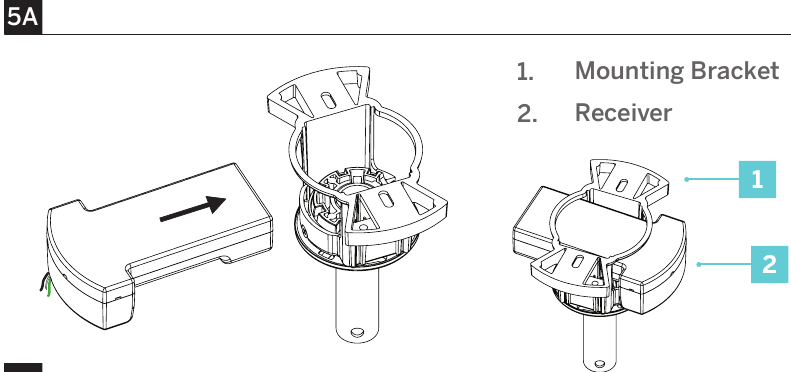

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 5A).

OPMERKING: Het niet correct aansluiten van de draden kan de ontvanger permanent beschadigen. Zorg ervoor dat u de onderstaande stappen en het diagram volgt.

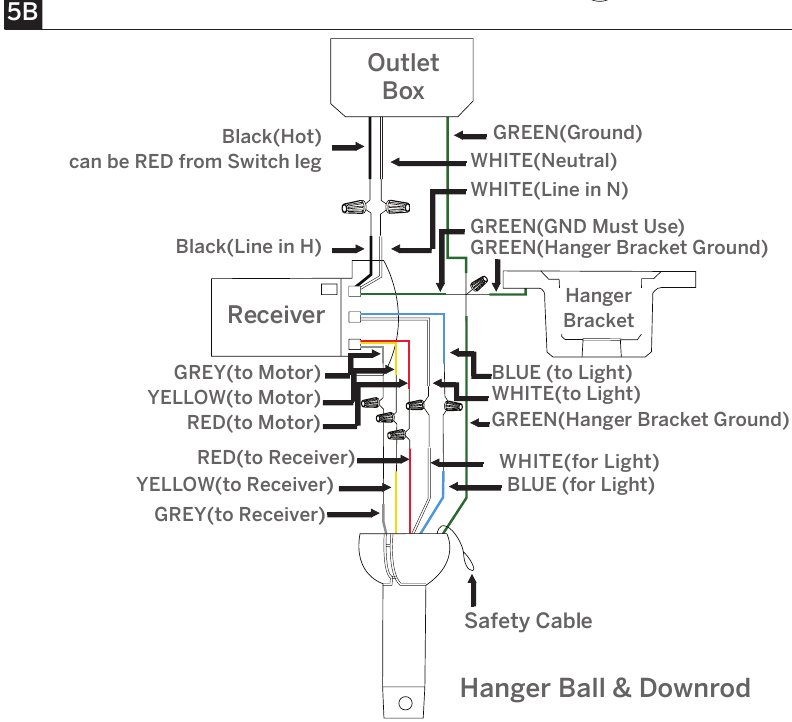

Motor naar ontvanger & ontvanger naar voedingsdraden (Fig. 5B).

1. Sluit de aardingsdraad van de ventilator, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet zijn aangesloten, kan dit leiden tot een slechte functionaliteit van de ventilatorregeling.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de onderstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator. Zet de plastic draadmoeren vast met elektriciteitstape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

De optionele wandbediening installeren

OPMERKING: Wandbediening niet inbegrepen. Een bluetooth wandbediening accessoire kan afzonderlijk worden aangeschaft.

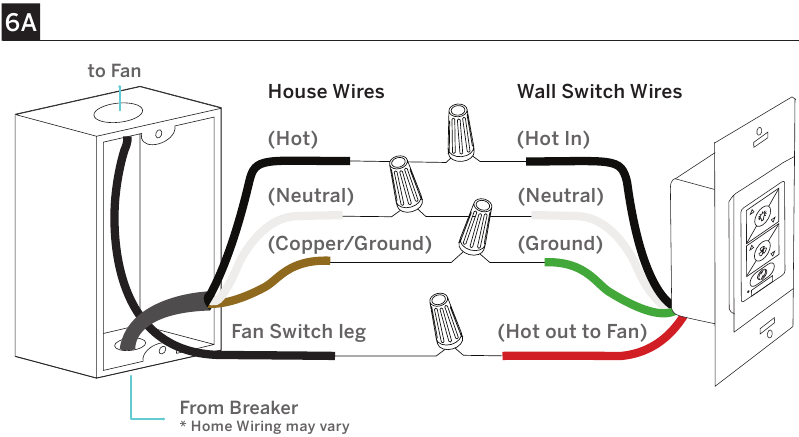

1. Sluit de groene draad gemarkeerd met "AARDE" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede ventilatorfunctie (Fig. 6A).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 6A).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 6A).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6A).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Fig. 6B).

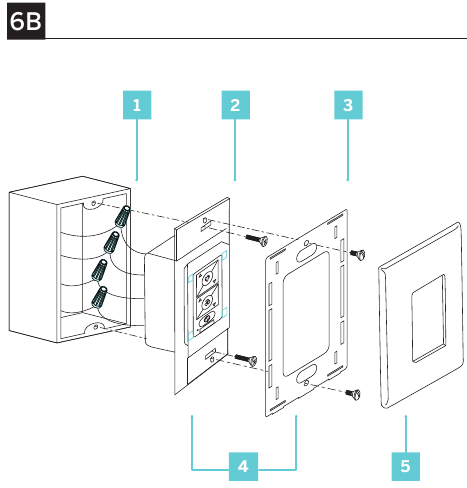

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat(Fig. 6B).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 6B).

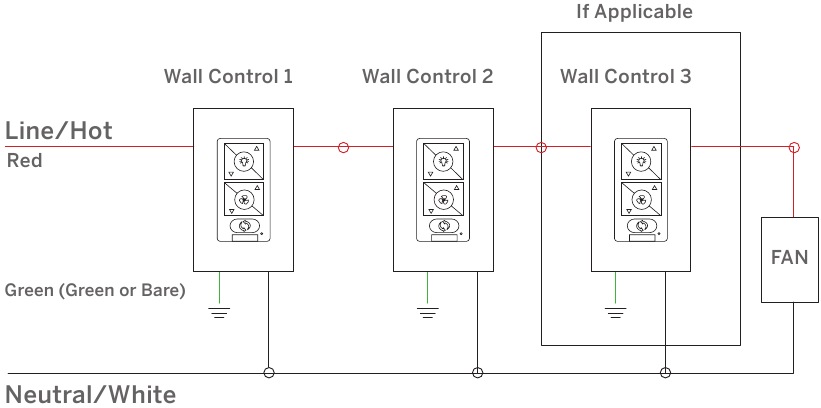

Bekabeling voor meerdere locaties

Koppel elke wandbediening afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie.

Adapterplaat installeren

1. Verwijder 1 van de 3 schroeven en draai de andere los van de montagering (niet verwijderen). (Fig. 7A).

2. Draai de adapterplaat op zijn plaats (Fig. 7B).

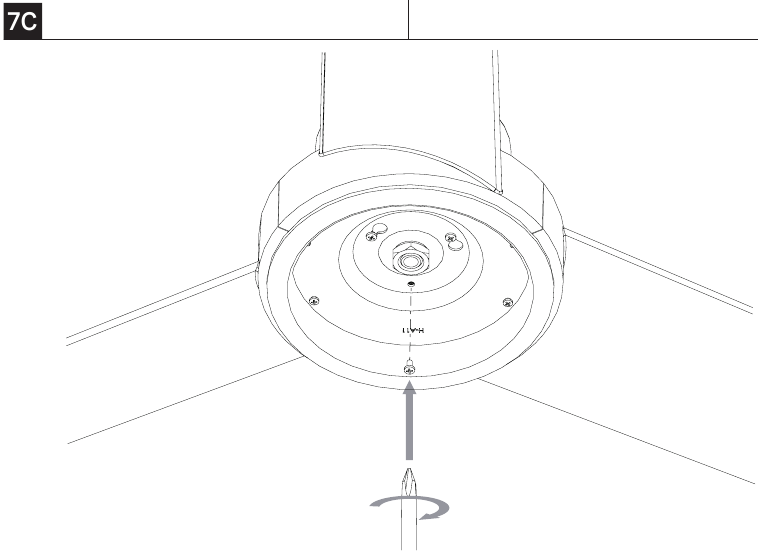

3. Gebruik de schroef van de vorige stap om de adapterplaat te installeren (Fig. 7C).

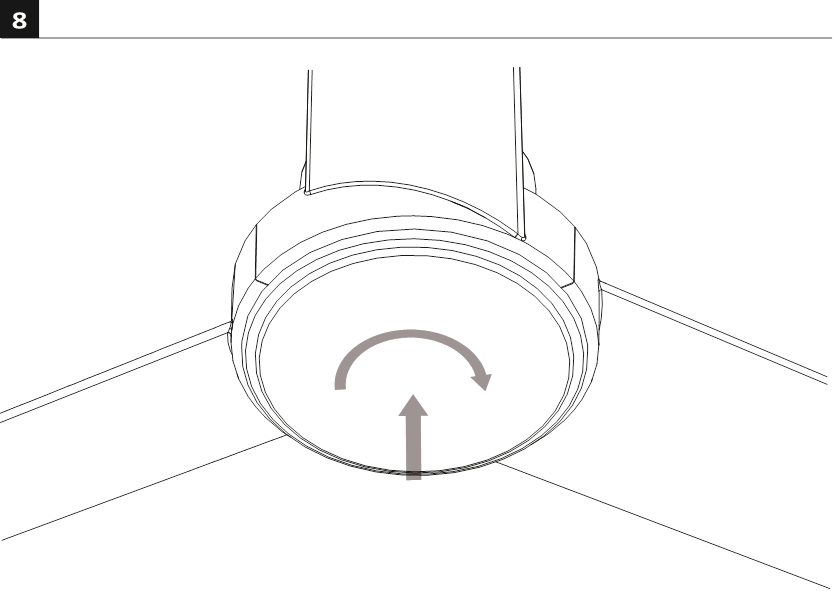

Optionele afdekking toevoegen

Als u geen lamp wilt, draait u de afdekking erop. Als u een lamp wilt, slaat u deze stap over (Fig. 8).

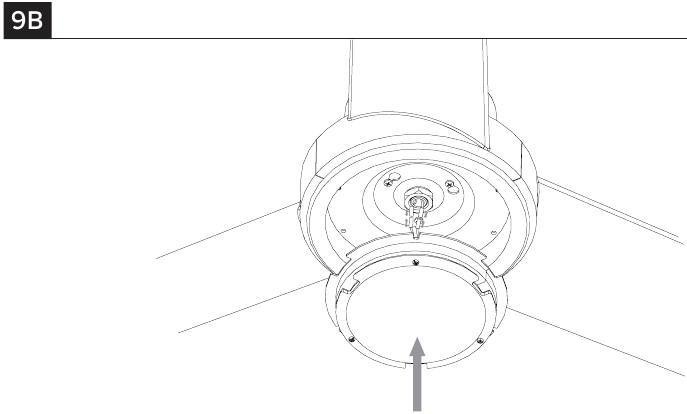

De luminaire module/glazen kap installeren

Koppel voor aanvang van de installatie de stroom los door de stroomonderbreker uit te schakelen of de zekering uit de zekeringenkast te verwijderen.

OPMERKING: Als u niet van plan bent om de luminaire module op dit moment met uw ventilator te installeren, ga dan naar stap 5.

Uw ventilator wordt standaard geleverd met 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur).

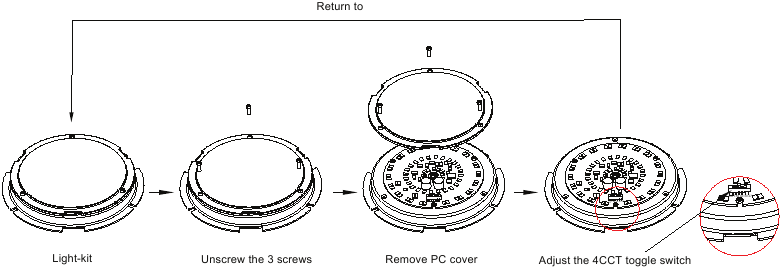

1. Verwijder de 3 schroeven rondom de ledmodule. Verwijder de PC-afdekking.
2. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).
3. Verwijder de 3 schroeven van de buitenste rand van de adapterplaat.

4. Sluit de led-draden van de motorassemblage aan op de luminaire module (Fig. 9B).

5. Zet de luminaire module vast met de 3 schroeven aan de adapterplaat (Fig. 9C).

6. Installeer de kap door deze op zijn plaats te draaien.
   Zorg ervoor dat deze goed vastzit. (Fig. 9D).

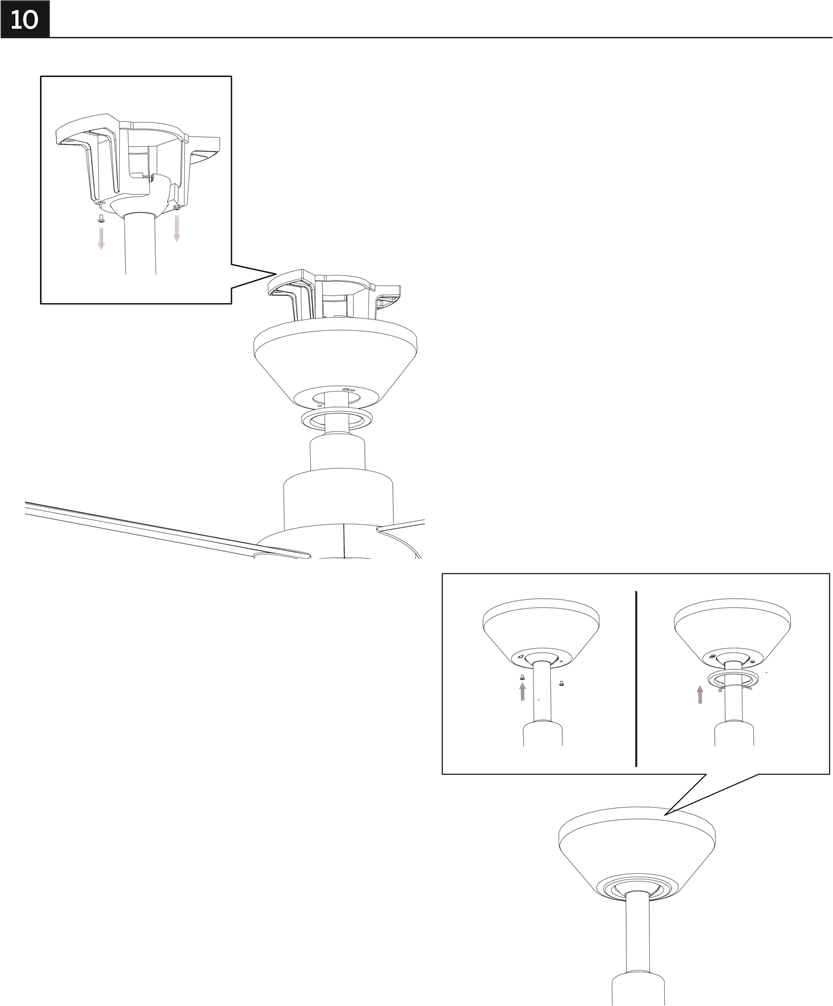

De installatie voltooien

1. Zet de draadconnectoren vast met de meegeleverde kabelbinders.
2. Installeer de baldakijn op de montagebeugel met de schroef die is verwijderd in het gedeelte De ventilator ophangen (Fig. 10).

3. Installeer de baldakijnschroefring zoals afgebeeld (Fig. 10).

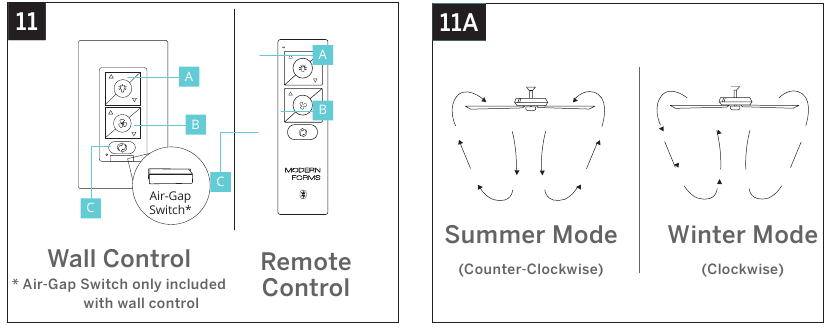

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. A: Licht aan/uit, helderder/dimmen
2. B: Ventilator aan/uit, snelheid omhoog/omlaag
3. C: Seizoen (zomer/winter)

Air-Gap Switch: Trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtslijn bedienen.

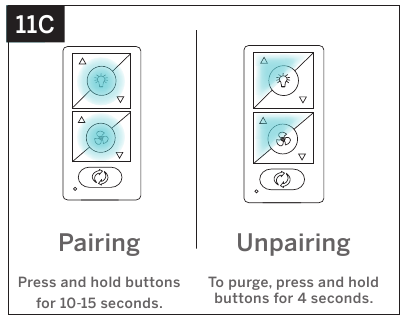

Zie (Fig. 11C) voor koppeling.

OPMERKING: Het koppelen moet worden voltooid binnen drie (3) minuten na het inschakelen van de ventilator.

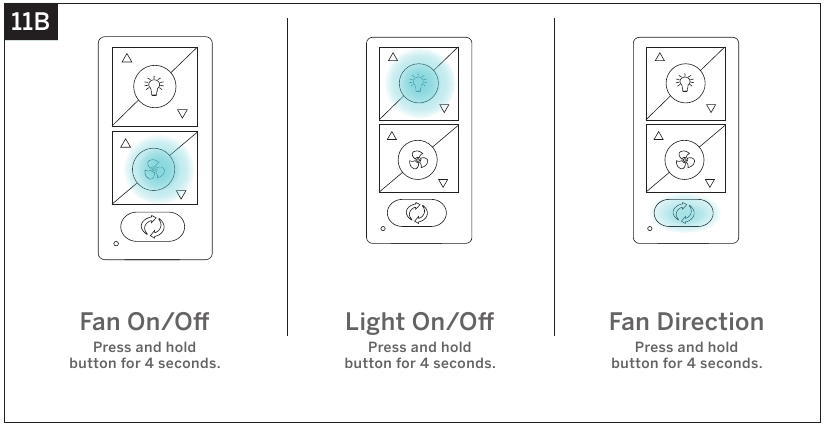

Bediening synchroniseren op meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 11B.

Ventilator aan/uit: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

Licht aan/uit: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

Ventilatorrichting: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

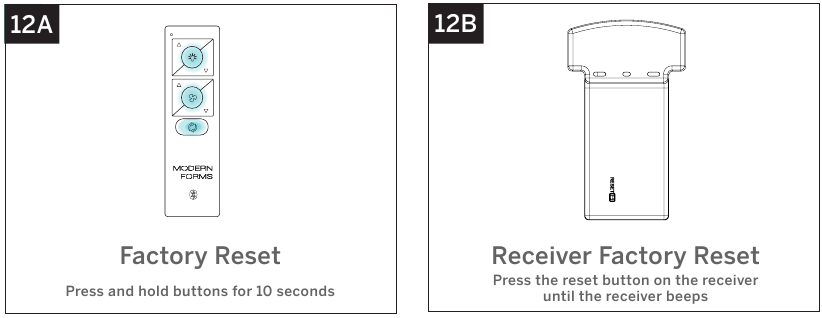

Reset

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 12A) of (Fig. 12B).

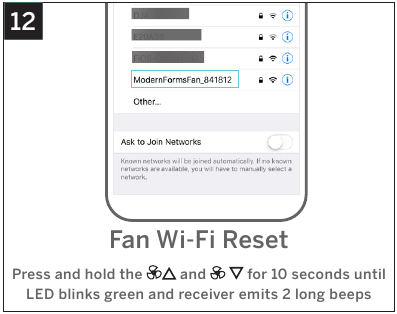

OPMERKING: Als u uw wifi-instellingen wijzigt (SSID of beveiligingswachtwoord), hebt u een wifi-reset nodig. Raadpleeg Fig. 12 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De Briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.

OPMERKING: De Briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de Briesmodus te starten, drukt u 4 seconden op en . De led knippert groen en de ventilator piept.
2. Om de Briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid waarop deze was ingesteld voordat u de Briesmodus activeerde.

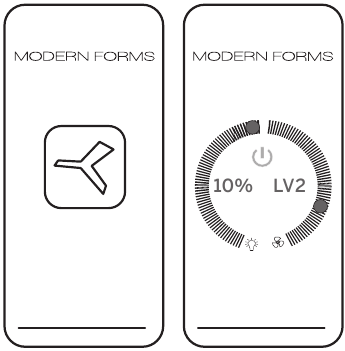

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met slimme huissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Scan en volg de aanwijzingen voor meertalige instructieopties en veelgestelde vragen over Smart Fan:

Voor ondersteuningsvideo's over installatie en integratie van slimme apparaten

Accessoires

Personaliseer uw ervaring

Bluetooth-wandbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Apart verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt het licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de leiding naar de ventilator en de draadverbindingen van de schakelaar in de schakelbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Geef de ventilator 24 uur de tijd om in te lopen. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en de bladarmen, indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
2. Zorg ervoor dat de openingen tussen de bladen gelijkmatig verdeeld zijn of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet

Controleer of de ventilator stroom krijgt door de ventilator opnieuw op te starten.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt ingeschakeld in de koppelingsmodus gedurende 3 minuten.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen te horen zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

6. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
7. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
8. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

9. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
10. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
11. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon niet deelnemen aan het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant gespecificeerde bereik bevindt. Als al deze stappen zijn mislukt, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is herstarten en hoe herstart ik mijn ventilator?
Herstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar van stroom wordt voorzien, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de luchtspleetschakelaar op uw wandbediening, wacht u 10 seconden en plaatst u deze terug.

Wat is briesmodus?
De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen
Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of -wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is fabrieksreset?
Fabrieksreset is een herstel van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de knoppen voor het in- en uitschakelen van de ventilator, het in- en uitschakelen van het licht en het schakelen tussen de seizoenen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: mogelijk moet u uw afstandsbediening of wandbedieningen opnieuw aan de ventilator koppelen na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg de FAQ-sectie van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten.
Contactgegevens zijn te vinden voor in de handleiding.

Ventilatorsupport

Voor een snelle service moet u de volgende informatie bij de hand hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@modernforms.com

modernforms.com

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com

Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de plaatselijke elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende muren. Plaats nooit voorwerpen in de baan van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.

Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het schoonmaken van de ventilator of ventilatorbladen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingswerkzaamheden.

Nadat de elektrische aansluitingen zijn gemaakt, moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig omhoog in de aansluitdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan de ene kant van de aansluitdoos, en de niet-geaarde geleider aan de andere kant van de aansluitdoos.

Alle stelschroeven moeten vóór de installatie worden gecontroleerd en opnieuw worden vastgedraaid waar nodig.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator in elkaar te zetten of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de roterende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de aansluitdoos en de ondersteunende structuur stevig worden gemonteerd en in staat zijn om betrouwbaar minimaal 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde aansluitdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de aansluitdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen. Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Zorg ervoor dat de zijkant van de houten balk 1 inch breder is dan de kap. De aansluitdoos moet zo worden afgedicht dat er geen water in de aansluitdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, mag u geen vervangende onderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/-schakelaar.

Er moeten middelen voor ontkoppeling worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet voldoende kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

• GEVAAR VOOR INSLIKKEN: Dit product bevat een knoopcel- of muntbatterij.
• DOOD of ernstig letsel kan optreden als het wordt ingeslikt.
• Een ingeslikte knoopcel- of muntbatterij kan in slechts 2 uur interne chemische brandwonden veroorzaken.
• HOUD nieuwe en gebruikte batterijen BUITEN BEREIK VAN KINDEREN.
• Zoek onmiddellijk medische hulp als wordt vermoed dat een batterij is ingeslikt of in een deel van het lichaam is ingebracht.

Referenties

• Homepagina | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms BOLO FR-W2501-56L handleiding

Beschikbare talen
