Modern Forms SMOOTH FR-W2502-52L Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vullen hoogwaardige materialen aan

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit

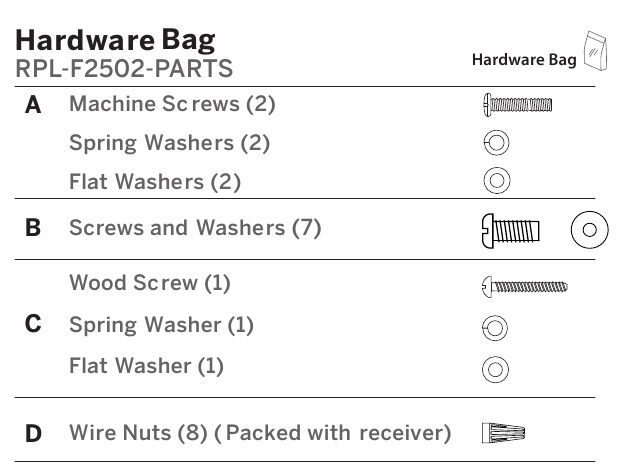

Benodigde gereedschappen

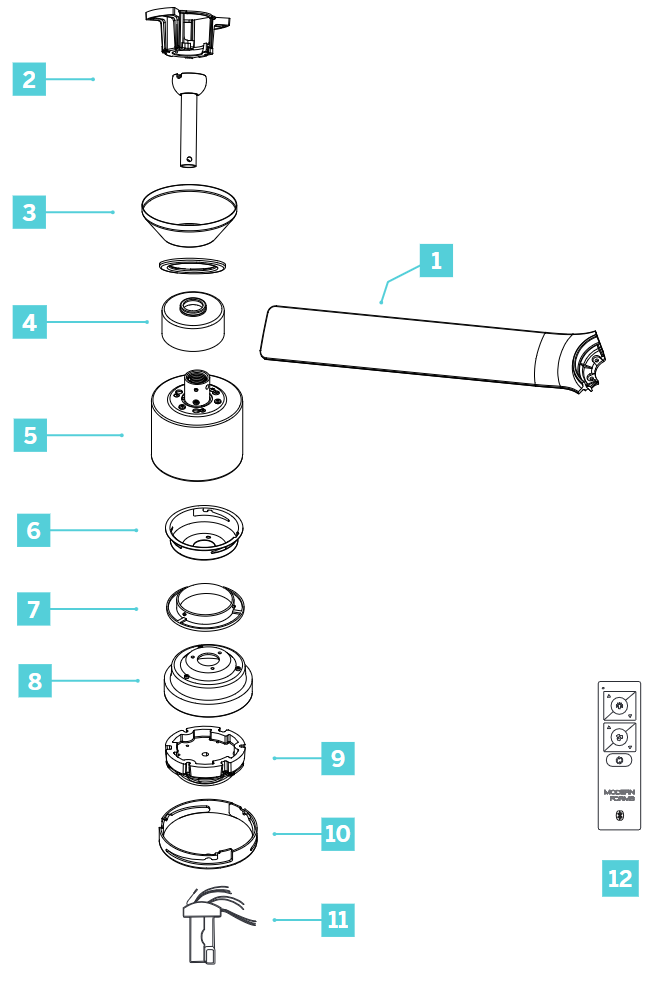

Inhoud van de verpakking

Hangend gewicht: 4,9 kg/10,8 lbs.


Noteer de MAC-ID op de ontvanger en bewaar deze op een veilige plaats.

1. Bladen
   RPL-F2502-52-BD-**
2. Ophangbeugel/Onderstangmontage
   RPL-HGR-ASM-6-**
3. Baldakijn en baldakijnschroefring RPL-CAN-CYL-**
4. Koppelingsdeksel
5. Motorhuis
6. Adapterplaat voor afdekking
   RPL-F2502-ADPBC-MB
7. Onderklep
   RPL-F2502-COVER-**
8. Adapterplaat voor armatuurmontage
   RPL-F2502-ADP-**
9. LED-module
   F3IN-120V-R1-CS-H
10. PC-kap
    RPL-F2502-GLA
11. Ontvanger met draadmoeren/binders
    F-R3-2502-052CS-H
12. Afstandsbediening
    F-RCBT-WT

** Geeft de afwerkingscode van de ventilator/bladhoek van de ventilator aan

Voordat u verpakkingsmaterialen weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd. Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze kwijtraken.

Montage-opties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld in de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-genoteerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de gebouwstructuur. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteuningsstructuur moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 50 lbs. of minder 22,7 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-genoteerde contactdozen met het label "FOR FAN SUPPORT."
Bevestig de contactdoos rechtstreeks aan de gebouwstructuur. Gebruik onderdeel A indien nodig om de contactdoos te monteren.

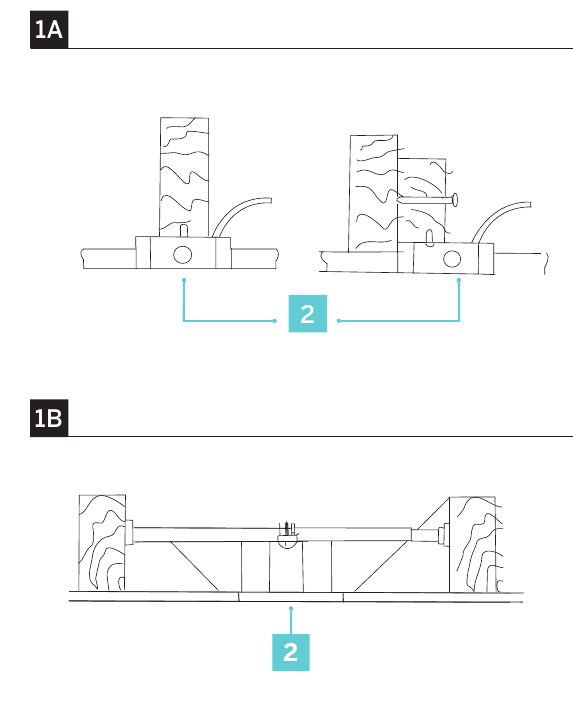

Afbeeldingen 1-1B zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met onderstang kunnen worden opgehangen tot een maximaal aanbevolen lengte van 72" met behulp van extra onderstangen (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: de hellende plafondset (apart verkrijgbaar) is vereist voor toepassingen met hellende plafonds en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: Mogelijk heeft u een langere onderstang nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (Fig. 1B).
OPMERKING: Zorg er bij natte locaties voor dat de afzonderlijke houten balk minstens 1 inch breder is dan de baldakijn van de ventilator voor montage.

1. Steunbeugel
2. Stopcontact
3. Balk

De ophangbeugel installeren

Vergeet niet de stroom bij de stroomonderbreker los te koppelen.

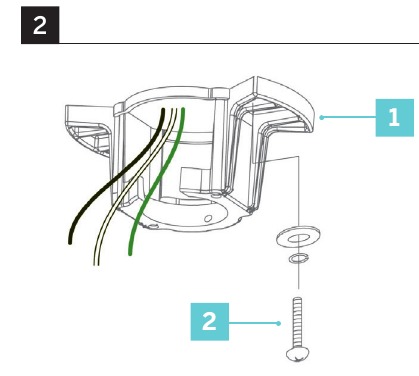

1. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik. Maak de andere schroef los (Fig. 2).

   1. Montagebeugel
   2. Schroef

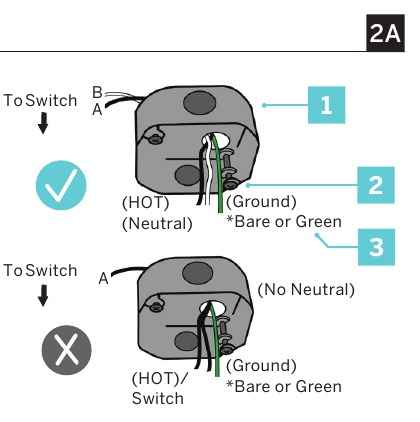

2. Steek de 120 volt toevoerdraden door het middelste gat in de montagebeugel zoals weergegeven (Fig. 2A).

   1. cUL/UL-genoteerde contactdoos
   2. Montageschroeven
      (contactdoosschroeven niet inbegrepen)
   3. 120V-draden
3. Bevestig de montagebeugel aan de contactdoos in het plafond met de schroeven en ringen die bij uw contactdoos zijn geleverd. Gebruik onderdeel A indien nodig om uw contactdoos te monteren.
4. Voordat u de bladen/bladarmen installeert, verwijdert en gooit u de rubberen motorstoppen van de motorbehuizing weg.

OPMERKING: Zorg ervoor dat de montageschroeven goed vast zitten.

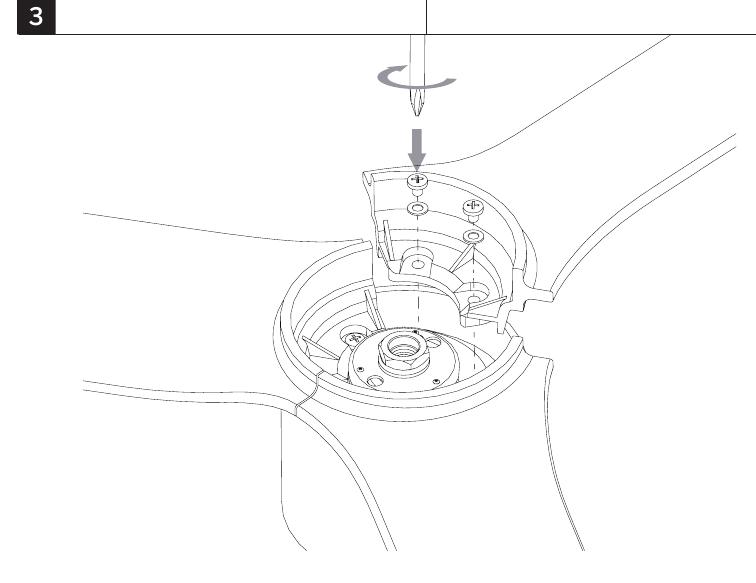

De ventilatorbladen bevestigen

1. Bevestig de bladen aan de behuizing met behulp van de meegeleverde schroeven en ringen. (Fig. 3)
   Gebruik onderdeel B.


De ventilator ophangen

1. Verwijder de schroef van de hangerkogel. Verwijder de hangerkogel en de kruispen (Fig. 4A)

2. Maak 2 schroeven, de gaffelpen en de splitpen los (Fig. 4B).

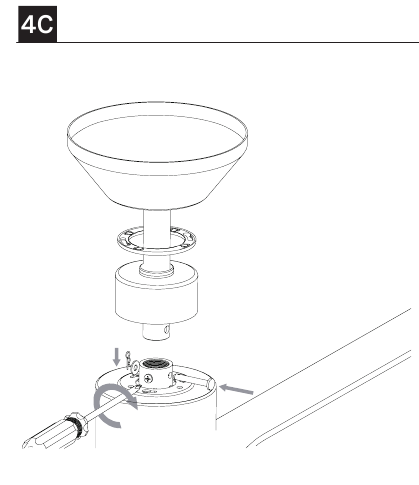

3. Installeer de koppelingsafdekking, baldakijnschroefring, baldakijn en onderstangmontage in de motorbehuizing zoals weergegeven (Fig. 4B).

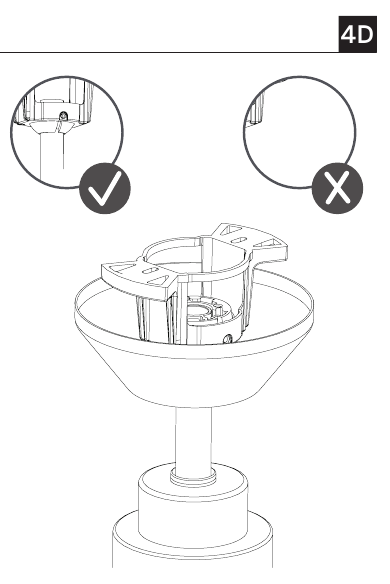

4. Lijn de gaten van de onderstang en de motorkraag uit, plaats de pinnen en schroeven terug (Fig. 4C).

5. Schuif de baldakijn en de baldakijnschroefafdekking omhoog. Installeer de hangerkogel opnieuw met de kruispen op de juiste plaats (Fig. 4C).
6. Plaats alles in de montagebeugel. Draai totdat de kogel valt en vergrendelt in de schroef van de hangerbeugel (Fig. 4D).

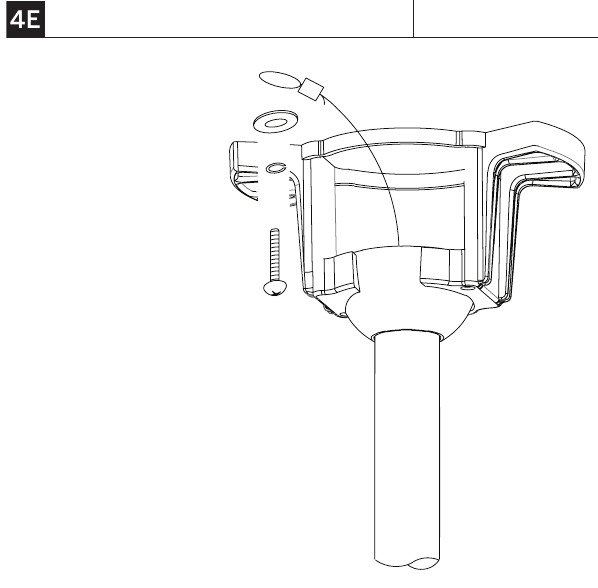

7. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Fig. 4E). Gebruik onderdeel C.


OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 35 lbs. in zowel verzonken als onderstangmodellen in de Verenigde Staten (Fig. 4E).

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) vereist die tussen het plafond en de contactdoos in de muur moet lopen. Gebruik onderdeel D.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.
Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Fig. 5A).
OPMERKING: Het niet correct aansluiten van de draden kan de ontvanger permanent beschadigen. Zorg ervoor dat u de onderstaande stappen en het diagram volgt.

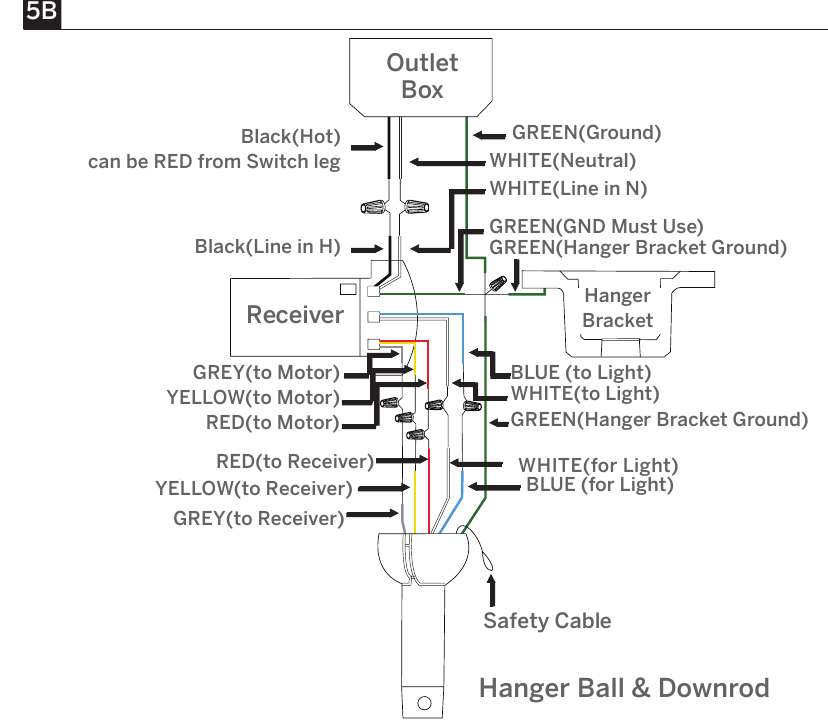

Motor naar ontvanger en ontvanger naar voedingsdraden van het huis (Fig. 5B).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de ventilator, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte ventilatorbediening.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de onderstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator. Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse strengen of verbindingen zijn.

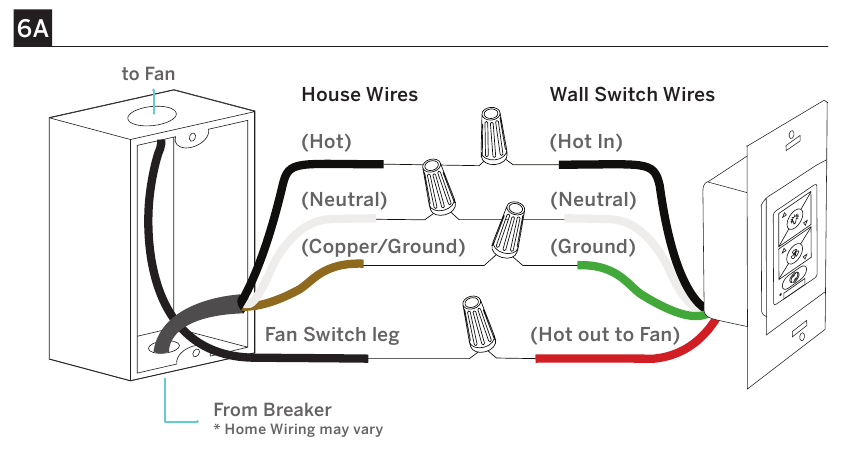

De optionele wandbediening installeren

OPMERKING: wandbediening niet inbegrepen. Een bluetooth-wandbedieningsaccessoire kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 6A).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 6A).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 6A).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 6A).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde wandbedieningsschroeven (Fig. 6B).

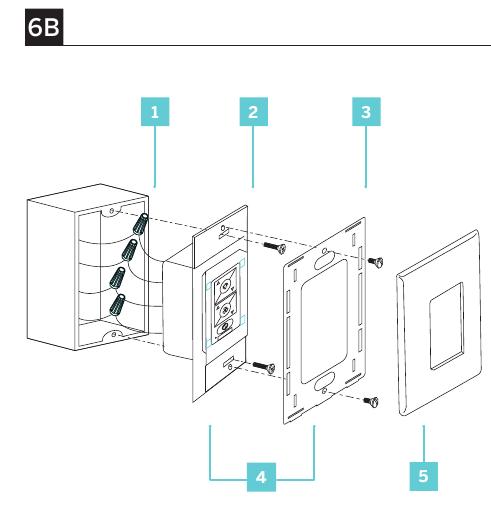

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 6B).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 6B).

Bedrading met meerdere locaties
Koppel elke wandbediening afzonderlijk met de ventilatorontvanger met behulp van de koppelingsinstructie.

De installatie voltooien

1. Zet draadconnectoren vast met de meegeleverde kabelbinders.
2. Installeer de kap op de montagebeugel met de schroef (Fig. 7).

3. Installeer de schroefring van de kap zoals afgebeeld (Fig. 7A).


De adapterplaat voor de afdekking installeren

Opmerking: de adapterplaat voor de afdekking is korter. Gebruik de hogere armatuuradapterplaat niet als u van plan bent de lamp te gebruiken.

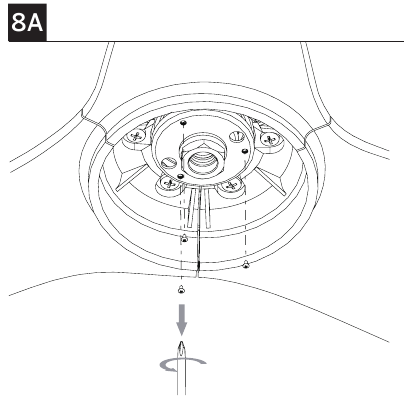

1. Verwijder 3 schroeven van de montagering (Fig. 8A).

2. Plaats de adapterplaat op zijn plaats (Fig. 8B).

3. Gebruik de schroef van de vorige stap om de adapterplaat te installeren (Fig. 8B).

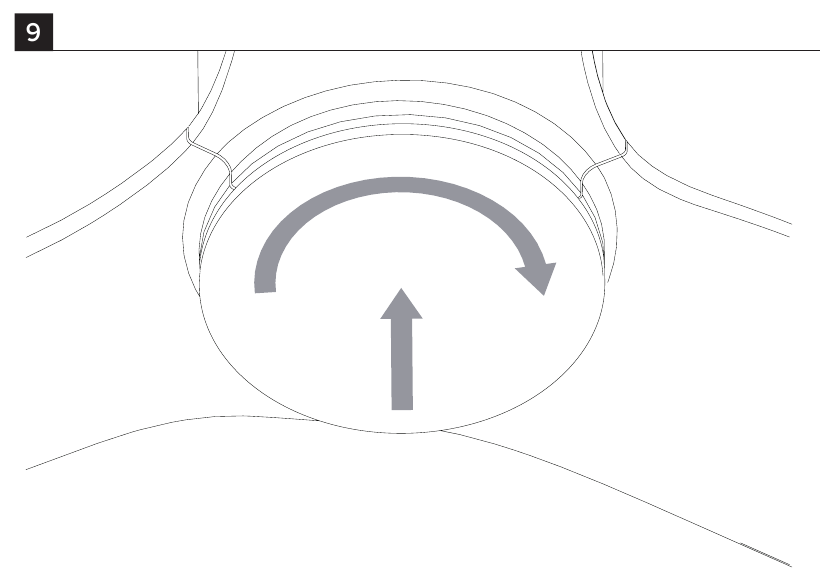

De optionele afdekking installeren

1. Draai de afdekking stevig vast (Fig. 9).


De armatuuradapterplaat installeren

Om elektrische schokken en brand te voorkomen, moet de gebruiker de 4CCT-schakelaar aanpassen voordat de ventilator wordt gemonteerd. Pas de schakelaar niet aan als de ventilator AAN staat.
OPMERKING: uw ventilator wordt standaard geleverd als 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur). Verwijder de 3 schroeven rond de LED-module. Verwijder de PC-afdekking. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).

1. Als u een armatuur gebruikt, moet u de hogere adapterplaat installeren.
2. Schroef de hogere armatuuradapterplaat vast met de x 3 eerder verwijderde schroeven die aan de montagering waren bevestigd. U bent nu klaar om de armatuurmodule en -kap te installeren (Fig. 10).


De armatuurmodule/PC-kap installeren

1. Verwijder de 3 schroeven van de buitenste omtrek van de adapterplaat.
2. Sluit de LED-draden van de motorassemblage aan op de armatuurmodule (Fig. 11).

3. Zet de armatuurmodule vast met de 3 schroeven aan de adapterplaat (Fig. 11A).

4. Installeer de kap door deze op zijn plaats te draaien. Zorg ervoor dat deze goed vastzit (Fig. 11B).

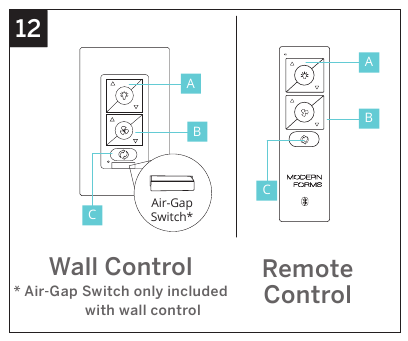

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

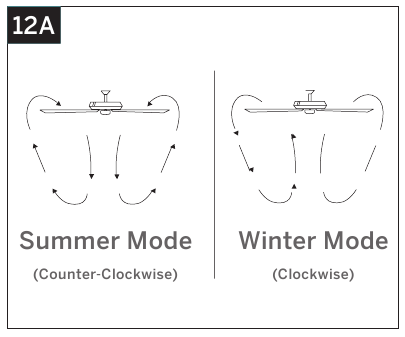

3. Seizoen (zomer/winter)


Air-Gap-schakelaar: trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbedieningen of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.

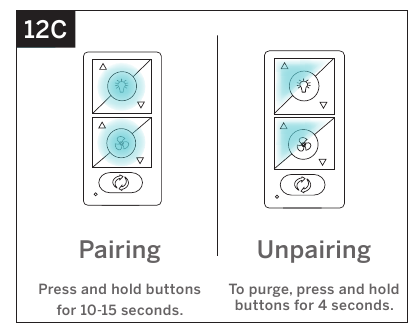

Zie (Fig. 12C) voor koppelen.
OPMERKING: het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

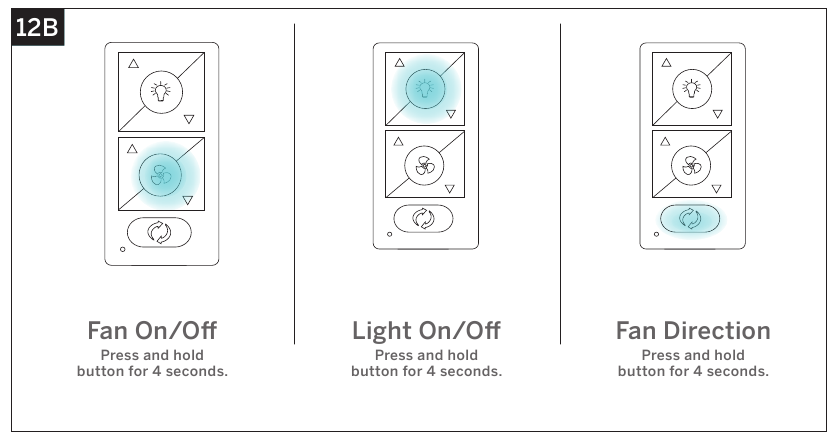

Bediening synchroniseren over meerdere ventilatoren

Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 12B.
Ventilator aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

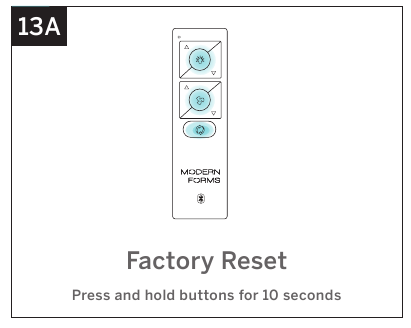

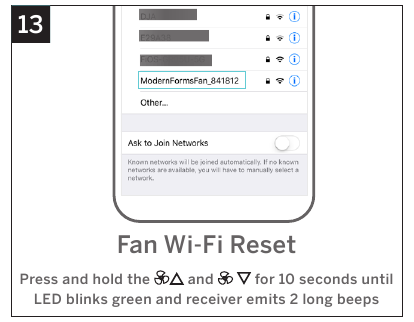

Resetten

Als u advies krijgt van de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 13A) of (Fig. 13B).
OPMERKING: als u uw wifi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 13 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: de briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u op en gedurende 4 seconden. De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u op en gedurende 4 seconden. De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid waarop deze was ingesteld voordat u de briesmodus inschakelde.

Applicatie

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals adaptief leren. Integreer met slimme huissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Accessoires

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit
	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch XF-SCK
	Koppeling Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" Verlengstuk | XF-18 - 18" Verlengstuk XF-24 - 24" Verlengstuk | XF-36 - 36" Verlengstuk XF-48 - 48" Verlengstuk | XF-60 - 60" Verlengstuk XF-72 - 72" Verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en groepszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven die aan de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgemaakt.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een door cUL/UL goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
2. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn afstandsbediening of wandbediening bestuurt mijn ventilator niet
Controleer of de ventilator stroom krijgt door de ventilator opnieuw in te schakelen.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als er geen standaard wandschakelaar is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten in de koppelingsmodus ingeschakeld.
4. Houd en knoppen op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

6. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
7. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
8. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

9. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
10. Zorg ervoor dat de SSID van uw netwerk niet is verborgen.
11. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant gespecificeerde bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en probeer het opnieuw.

Wat is stroomcyclen en hoe kan ik mijn ventilator stroomcyclen?
Stroomcyclen is het tijdelijk verwijderen van de stroombron van uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening, wacht u 10 seconden en plaatst u deze terug.

Wat is Breeze Mode?

Breeze Mode bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen in de instructies.

Wat is Fabrieksreset?

Fabrieksreset is een herstel van de originele instellingen van de ventilatoren. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilator-schakelaar, lichtschakelaar en seizoensschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: mogelijk moet u uw afstandsbedieningen of wandbedieningen opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorspecialisten.
Contactgegevens zijn te vinden aan het begin van de instructies.

Lees en bewaar deze instructies voor de installatie
NIET TERUGBRENGEN NAAR DE WINKEL

Algemene vragen
Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Voor ontbrekende onderdelen of algemene vragen kunt u ons getrainde technisch personeel bellen op:
Ventilatorondersteuning
Houd voor een snelle service de volgende informatie bij de hand wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing, gaat u naar http://modernforms.com
Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterkant van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omliggende muren. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of het reinigen van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Na het maken van elektrische aansluitingen moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig omhoog in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten voor de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als er onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend bedoeld voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet, tenzij de ventilatorbladen op hun plaats zitten. Er kunnen geluiden ontstaan en schade aan de ventilator optreden.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur veilig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en sluitringen die bij de contactdoos zijn geleverd.

Als er een ongebruikelijke oscillerende beweging wordt waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon. Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsonderbrekingssysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon.

Zorg ervoor dat de zijkant van de houten balk 2,5 cm (1 inch) breder is dan de kap. De contactdoos moet zodanig worden afgedicht dat er geen water in de contactdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.

Er moeten middelen voor ontkoppeling worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Voordat u uw ventilator monteert, raadpleegt u het gedeelte "Elektrische aansluitingen maken". Als u denkt dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Voordat u de ventilator onderhoudt of reinigt, schakelt u de stroom uit bij de stroomonderbreker.

• INGESTIEGEVAAR: Dit product bevat een knoopcel- of muntbatterij.
• DE DOOD of ernstig letsel kan optreden bij inslikken.
• Een ingeslikte knoopcel- of muntbatterij kan in slechts 2 uur interne chemische brandwonden veroorzaken.
• HOUD nieuwe en gebruikte batterijen BUITEN BEREIK van KINDEREN.
• Zoek onmiddellijk medische hulp als een batterij wordt vermoed te zijn ingeslikt of in een lichaamsdeel te zijn ingebracht.

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms SMOOTH FR-W2502-52L Handleiding

Beschikbare talen
