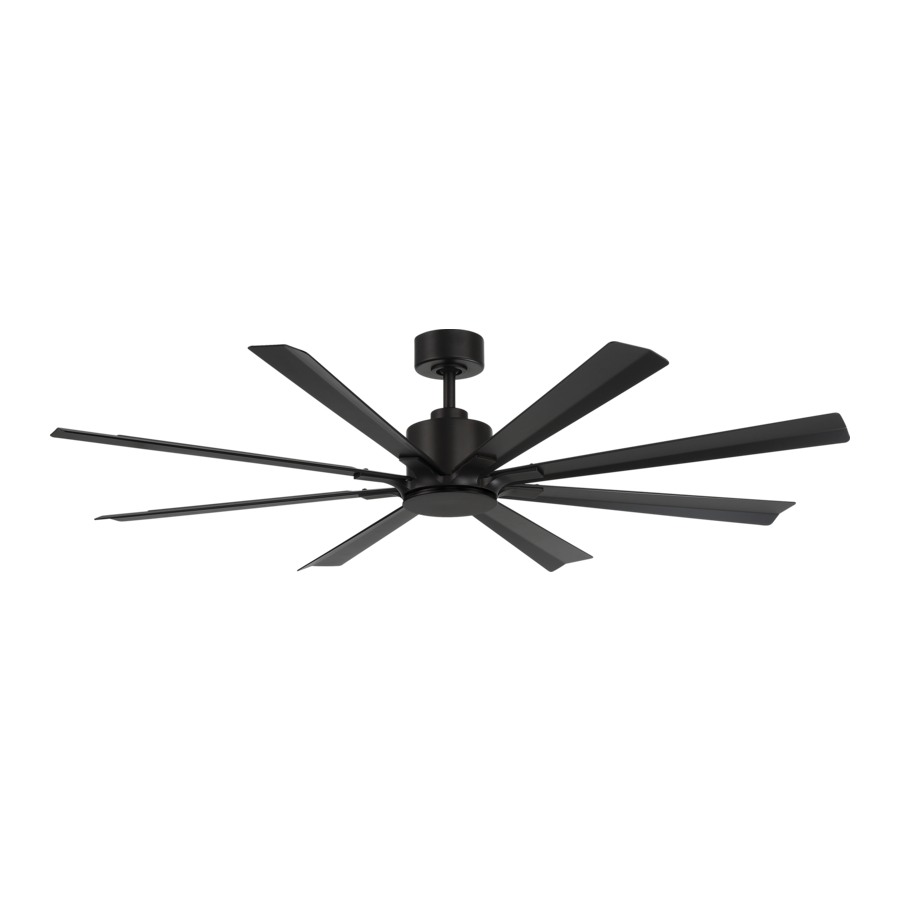

Modern Forms SIZE MATTERS FR-W2403 Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vullen hoogwaardige materialen aan

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT Wit

Benodigde gereedschappen

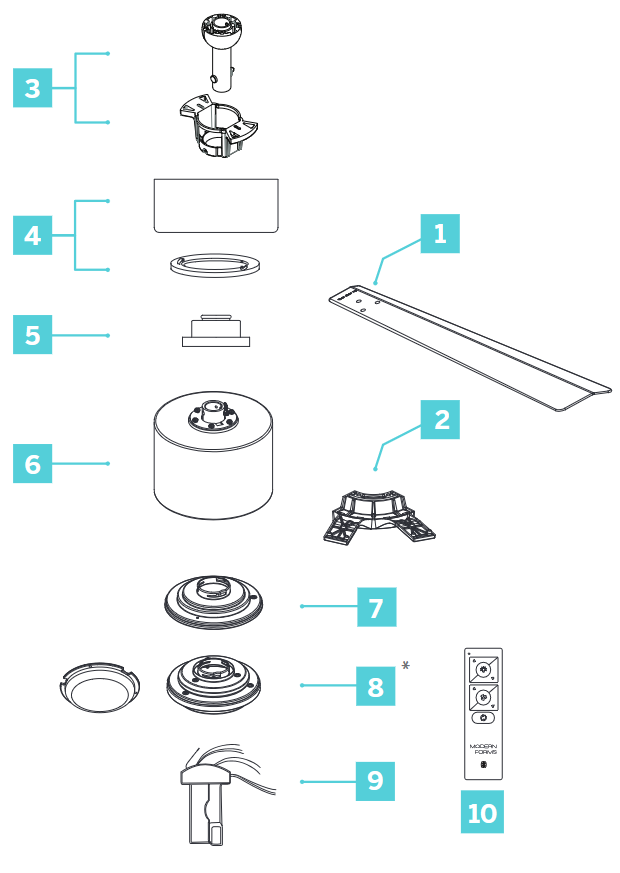

Inhoud van de verpakking

1. Set van 8 bladen
   65 inch: RPL-F2403-65-BD**
   84 inch: RPL-F2403-84-BD**
2. Bladarmconstructie
   RPL-F2403-BARMS-**
3. Hangerbeugel en downrodconstructie
   RPL-HGR-ASM-6-**
4. Kap & kapring
   RPL-CAN-CYL-**
5. Koppelingsafdekking
   RPL-COU-CVR-**
6. Motorbehuizing

7. Luminairafdekking
   (Niet-lichtversie)
   RPL-F2403-COVER-**
8. Luminairconstructie
   (Drie vooraf gemonteerde componenten)
   Constructie: RPL-F2403-ASM-**
   CCT LED: F4IN-120V-R1-CS PC Scherm: RPL-F2403-GLA
9. Bedieningsontvanger met hardware
   65 inch: F-R3-2403-065CS
   84 inch: F-R3-2403-084CS
10. Afstandsbediening met wandhouder F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

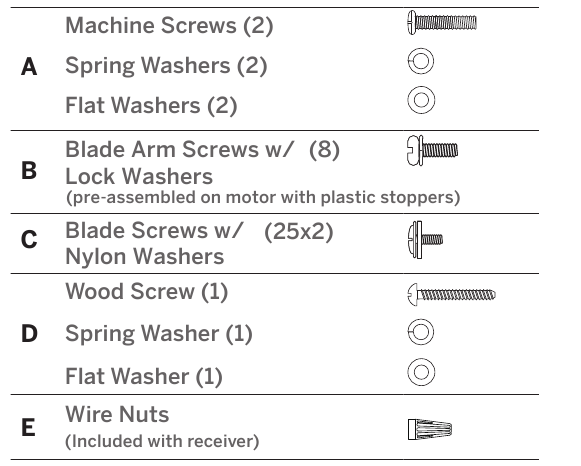

Hardwarezak
RPL-F2403-PARTS

Controleer voordat u verpakkingsmaterialen weggooit of alle onderdelen zijn verwijderd. Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Hangend gewicht:
65 inch: 10,5 kg/23,1 lbs.
84 inch: 15,3 kg/33,7 lbs.

Noteer het MAC ID op de ontvanger en bewaar het op een veilige plaats.

*LED- en luminaireset wordt alleen geleverd met FR-W2403-65L en FR-W2403-84L (luminaireversie).
LED-luminaire en PC-scherm zijn vooraf bevestigd aan de luminaireconstructie.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-gecertificeerde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de constructie van het gebouw. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en ondersteuningsstructuur moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".
Bevestig de contactdoos rechtstreeks aan de constructie van het gebouw.

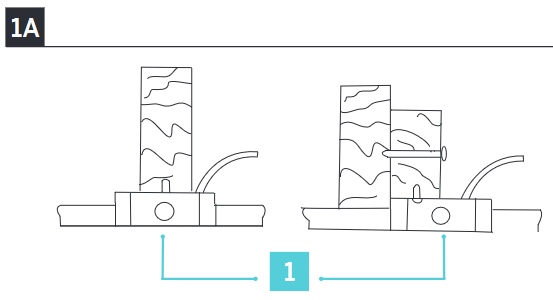

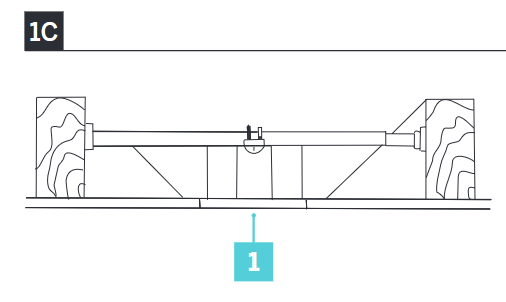

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
OPMERKING: Ventilatoren met downrod kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra downrods (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.
OPMERKING: De set voor hellend plafond (apart verkrijgbaar) is vereist voor toepassingen met hellend plafond en is geschikt voor hellingen tot 45° (Fig. 1B).
OPMERKING: Mogelijk hebt u een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (Fig. 1B).
OPMERKING: Voor natte locaties - zorg ervoor dat de individuele houten balk minstens 1 inch breder is dan de kap van de ventilator voor montagedoeleinden.

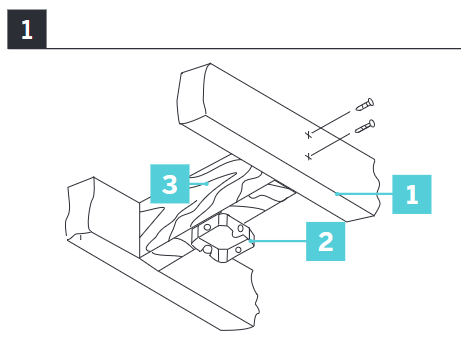

1. Steunbeugel
2. Contactdoos
3. Balk

1. Contactdoos

Steun plafond max. 30° hoek

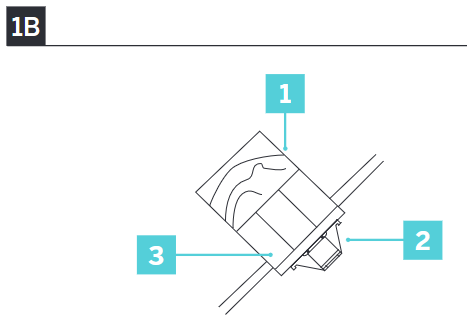

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

1. Contactdoos

De montagebeugel installeren

Vergeet niet om de stroom uit te schakelen bij de stroomonderbreker.

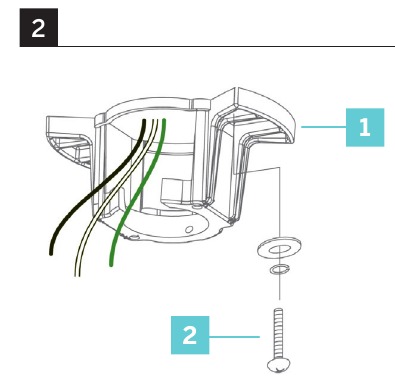

1. Montagebeugel
2. Schroef Refer
   naar Hardware A

1. Verwijder 1 stelschroef van de montagebeugel en leg deze opzij voor gebruik bij het voltooien van de installatie.

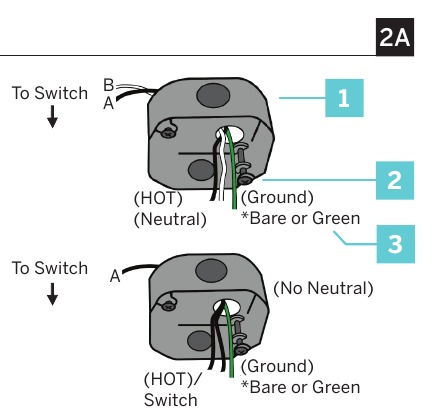

2. Haal de voedingsdraden door de montagebeugel en bevestig deze aan de contactdoos. Controleer de kleuren en aanduidingen van de voedingsdraad (Fig. 2A).

   1. UL/cUL-gecertificeerde elektrische doos
   2. Montageschroeven (contactdoosschroeven niet inbegrepen)
   3. 120V-draden
3. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd.

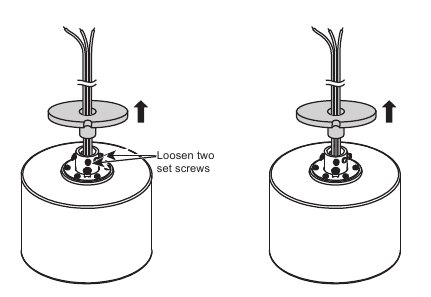

Opmerking: Verwijder de beschermende plastic plaat door de twee stelschroeven los te draaien. Verwijder de schroeven niet volledig van de ventilator.

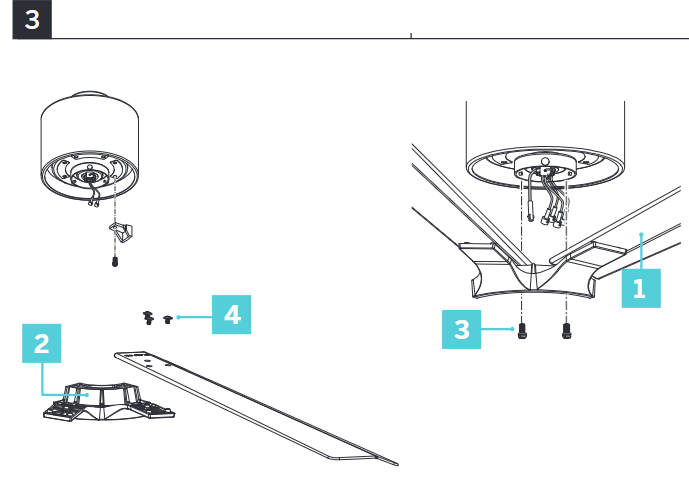

De ventilatorbladen aan de bladarmen en motorbehuizing bevestigen

1. Verwijder de plastic stoppers van de motorbehuizing voordat u verdergaat met de volgende stappen. (Fig. 3)

   1. Blad
   2. Bladarmen
   3. Schroeven met borgringen voor bladarmen
   4. Schroeven met rubberen ringen voor bladen
      Raadpleeg Hardware B & C
2. Bevestig de bladarmen aan de motorbehuizing - zorg ervoor dat ze stevig vastzitten. (Fig. 3) Raadpleeg Hardware B.
3. Draai de motorbehuizing om en bevestig de bladen aan de bladarmen. Zorg ervoor dat de bladen stevig vastzitten. (Fig. 3) Raadpleeg Hardware C.

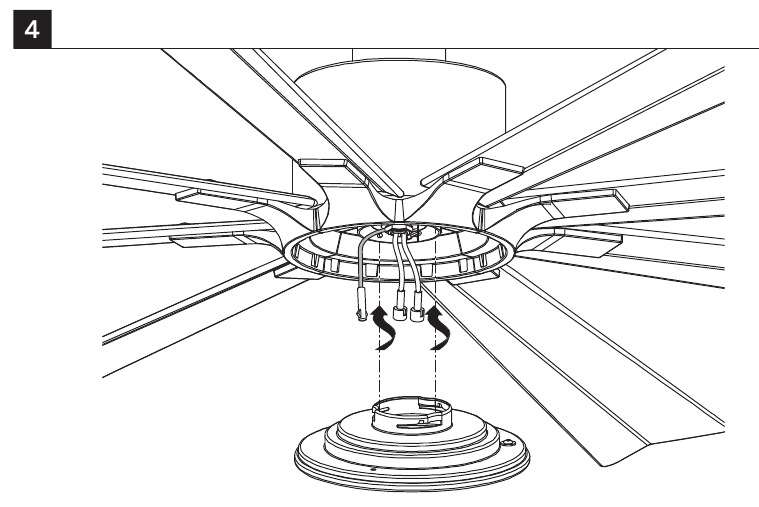

De ventilator monteren

Het niet correct installeren van de splitpen en/of het niet aandraaien van de stelschroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.

1. Als u de niet-lichtversie van deze ventilator hebt gekocht, zoek dan de afdekking en draai deze op zijn plaats. U bent nu klaar om uw ventilator op te hangen. (Fig. 4)
   OPMERKING: Ga verder met de volgende stappen als u de lichtversie van deze ventilator hebt gekocht

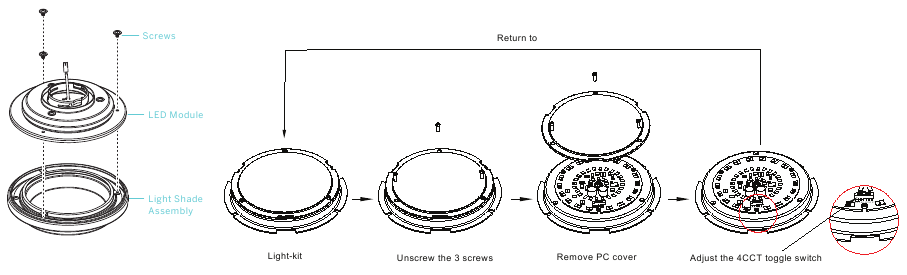

2. Uw ventilator wordt standaard geleverd als 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur).

   Om elektrische schokken en brand enz. te voorkomen, moet de gebruiker de 4CCT-schakelaar aanpassen voordat de ventilator wordt gemonteerd.
3. Verwijder 3 schroeven rondom de luminaireconstructie.
4. Verwijder de LED-module van de luminaireconstructie.
5. Verwijder 3 schroeven van de LED-module.
6. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).
7. Nadat u uw gewenste kleurtemperatuur hebt geselecteerd, monteert u de LED-module en luminaireconstructie opnieuw met de eerder verwijderde schroeven. Zorg ervoor dat er geen rubber ontbreekt en draai de schroef stevig en correct aan.

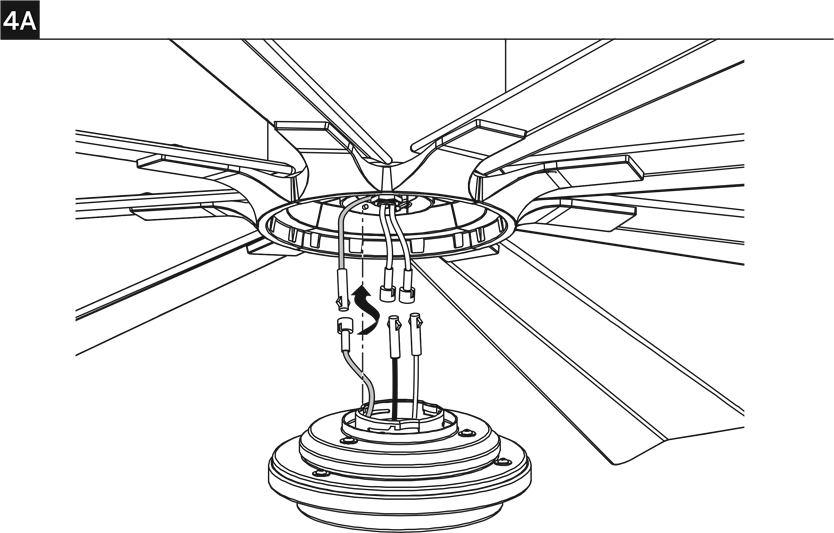

8. Sluit de snelle LED-draden aan op de ventilator - wit op wit, blauw op blauw en groen op groen. (Fig. 4A)

9. Plaats de luminaireconstructie op de ventilator en draai deze op zijn plaats. Zorg ervoor dat deze stevig vastzit. (Fig. 4A)

De ventilator ophangen

Het niet correct installeren van de splitpen en/of het niet aandraaien van de stelschroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.
OPMERKING: Zorg ervoor dat alle schroeven zijn aangedraaid en dat de draden niet zijn gedraaid.

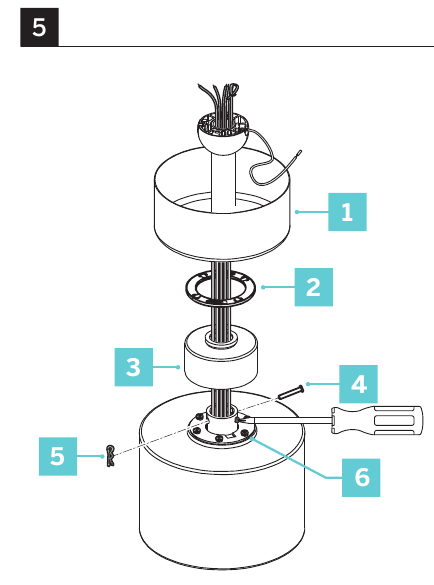

1. Verwijder de schroef van de hangerkogel. Verwijder de hangerkogel en kruispen (Fig. 5).

   1. Kap
   2. Kapring
   3. Koppelingsafdekking
   4. Gaffelpen
   5. Splitpen
   6. Schroeven motorbehuizing
2. Maak 2 schroeven, de gaffelpen en de splitpen los (Fig. 5).
   OPMERKING: Controleer of alle verbindingspunten stevig en vast zitten. Als draden los zitten, kan dit ertoe leiden dat de ventilator niet werkt. Draai in Fig. 4 de downrod in de motorbehuizing totdat u de gaffel- en splitpen opnieuw kunt aanbrengen. Draai de 2 schroeven vast.
3. Schuif de koppelingsafdekking, de kapringafdekking (geverfde zijde naar beneden) en de kap (open zijde omhoog) op de downrod. De koppelingsafdekking gaat helemaal naar de onderkant. Plaats de hangerkogel terug op de downrod (Fig. 5).

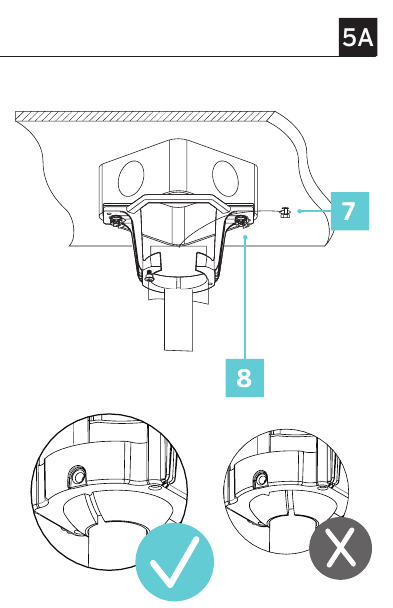

4. Plaats alles in de montagebeugel. Draai totdat de kogel valt en vastklikt in de schroef van de hangerbeugel (Fig. 5A).

   7. Houtschroef
   8. Veiligheidskabel
5. Bevestig de veiligheidskabel aan de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen. (Fig. 5A) Raadpleeg Hardware C
   OPMERKING: Een veiligheidskabel is vereist voor alle plafondventilatorinstallaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en licht(combinatie)-installaties van meer dan 35 lbs. in zowel inbouw- als downrodmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driegeleiderkabel (inclusief aardingsdraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.

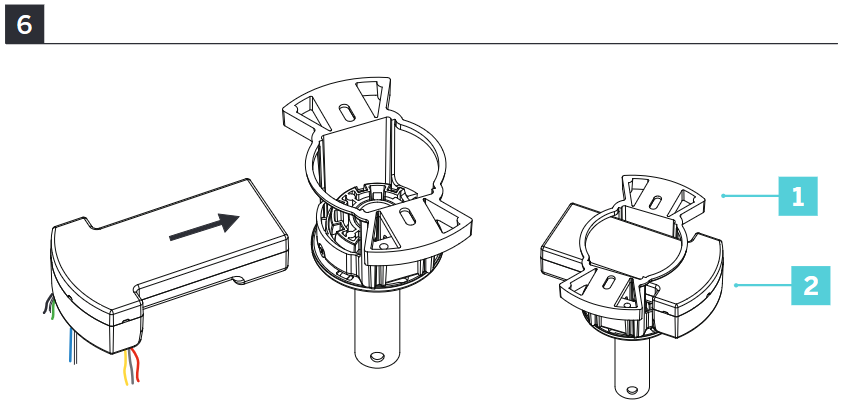

Noteer de Mac ID voordat u de ontvanger in de montagebeugel steekt met de platte kant van de ontvanger naar het plafond gericht (Fig. 6).

1. Montagebeugel
2. Ontvanger

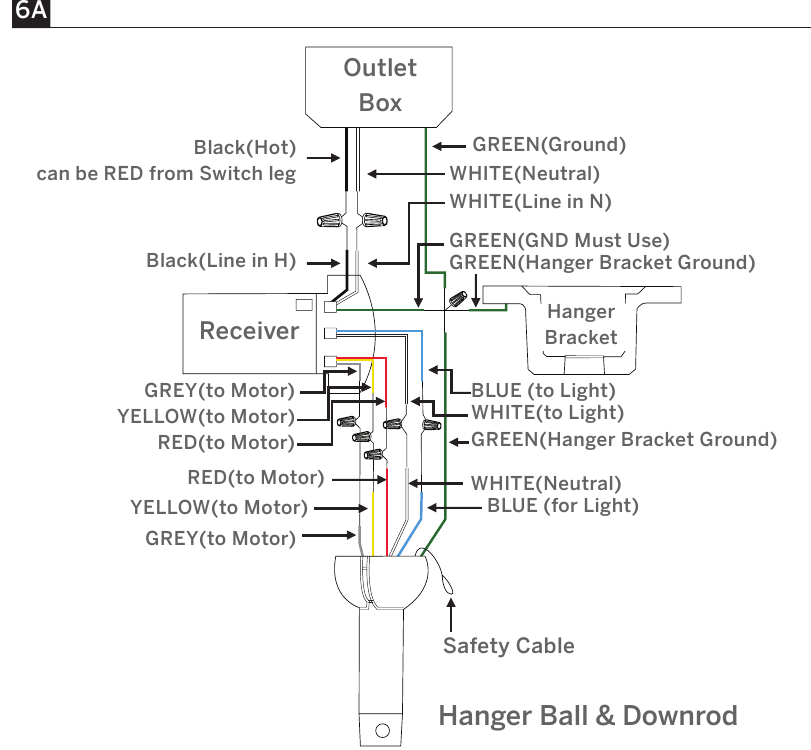

1. Motor naar ontvanger & ontvanger naar huisvoedingsdraden (Fig. 6A). Raadpleeg Hardware E

2. Sluit de aardingsdraad van de hangerkogel/verlengbuis, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte functionaliteit van de ventilatorregeling.
3. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
6. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
8. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
9. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator. Zet de plastic draadmoeren vast met elektriciteitstape. Zorg ervoor dat er geen losse strengen of aansluitingen zijn.

De installatie voltooien

1. Zet draadconnectoren vast met de meegeleverde draadbinders.
2. Installeer de kap op de montagebeugel met de schroef.
3. Installeer de schroefring van de kap zoals afgebeeld (Fig. 7).

   1. Contactdoos
   2. Hangerbeugel
   3. Schroeven
   4. Kap
   5. Kap schroefdeksel

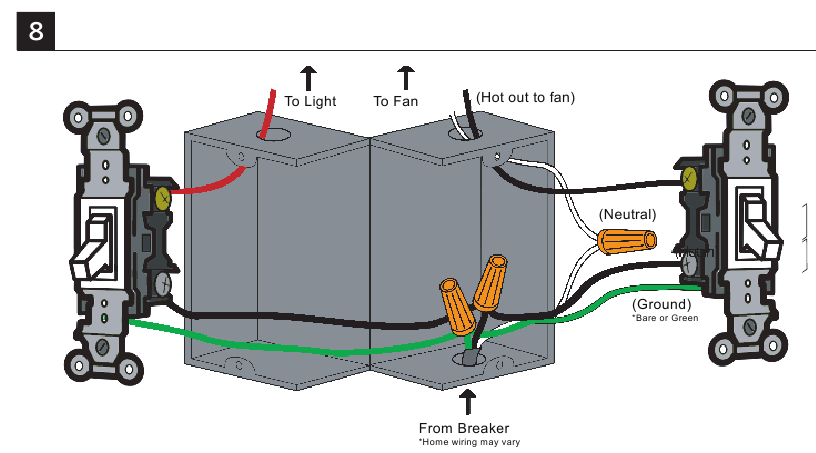

De optionele wandbediening installeren

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugvoert naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator (Fig. 8).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker (Fig. 8).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die omhoog naar de ventilator voert (Fig. 8).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 8).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde wandbedieningsschroeven (Fig. 8A).

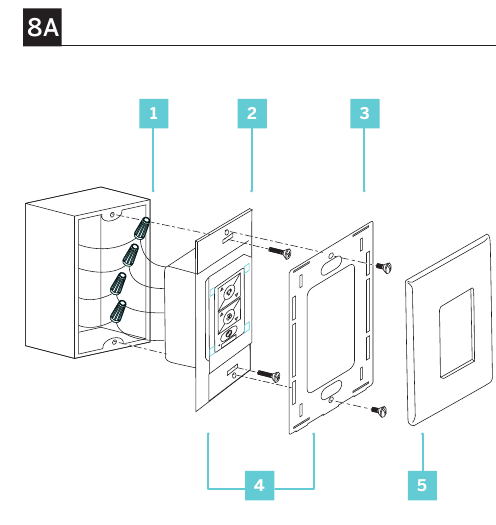

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde wandmontageplaatschroeven (Fig. 8A).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 8A).

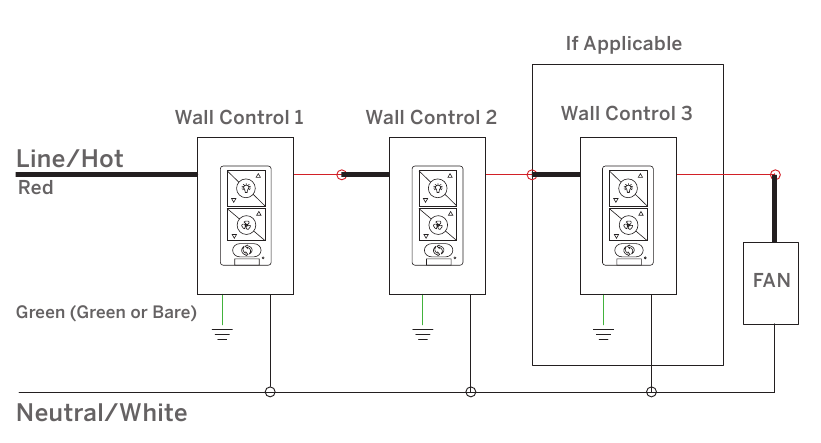

Bedrading voor meerdere locaties
Koppel elke wandbediening individueel aan de ventilatorontvanger aan de hand van de koppelingsinstructie.

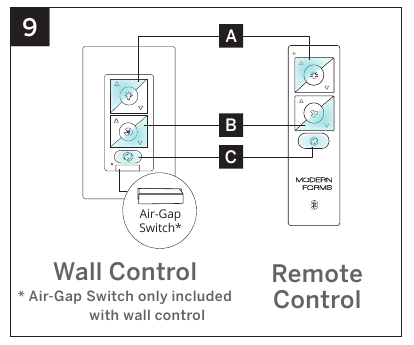

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening al gekoppeld aan uw ventilator.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag

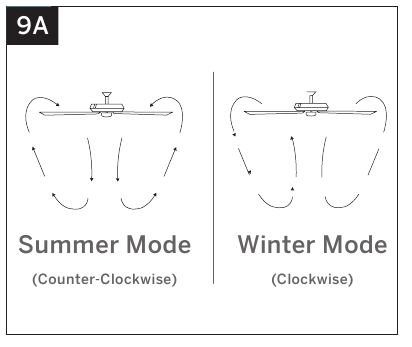

3. Seizoen (zomer/winter)


Air-Gap schakelaar: trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbedieningen
De Bluetooth-afstandsbediening of -wandbediening kan een onbeperkt aantal ventilatoren binnen het gezichtsveld bedienen.

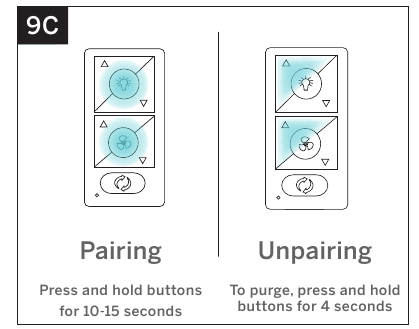

Zie (Fig. 9C) voor koppeling.
OPMERKING: de koppeling moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

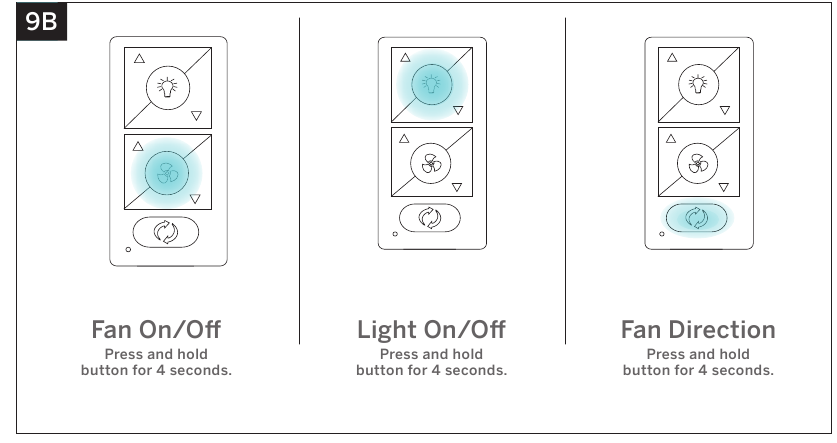

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 9B.

Ventilator aan/uit: houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert
groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: houd de -knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hiermee worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

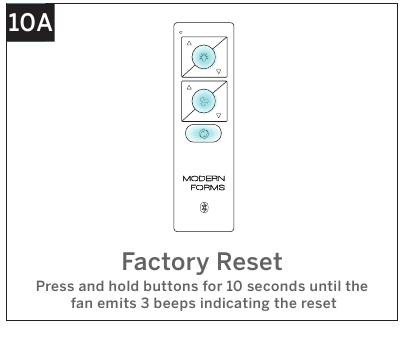

Resetten

Als de ventilatorondersteuning u adviseert, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 10A) of (Fig. 10B).
OPMERKING: als u uw wifi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een wifi-reset nodig. Raadpleeg Fig. 9 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De Briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: de Briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de Briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de Briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de Briesmodus opende.

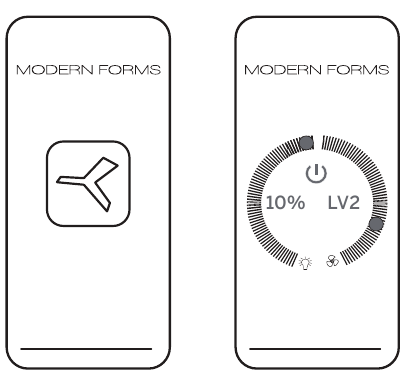

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en desgewenst een optionele foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptief leren. Integreer met slimme thuissystemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor ondersteuningsvideo's over installatie en integratie van slimme thuisapparaten

Accessoires

	Bluetooth-afstandsbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit
	Set voor schuin plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch XF-SCK
	Koppeling Verbindt twee verlengbuizen XF-I
	Verlengbuis XF-12 - 12" verlengbuis | XF-18 - 18" verlengbuis XF-24 - 24" verlengbuis | XF-36 - 36" verlengbuis XF-48 - 48" verlengbuis | XF-60 - 60" verlengbuis XF-72 - 72" verlengbuis

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarhuizen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en bladarmen, indien van toepassing) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vast zit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos vastzit.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in de verlengbuis vast.
2. Zorg ervoor dat uw ophangkogelmontage op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk om een langere verlengbuis te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelmodus.
4. Houd en knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken van mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met uw routerfabrikant.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakelt u uw ventilator en router uit en opnieuw in en probeert u het opnieuw.

Wat is power cycling en hoe schakel ik mijn ventilator uit en weer in?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch (luchtspleetschakelaar) op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is de Breeze Mode?

De Breeze Mode bootst de natuurlijke eb en vloed van de wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of -wandbediening met uw ventilator. Uw ventilator is voorgekoppeld aan de meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de oorspronkelijke instellingen van de ventilatoren. Dit kan worden bereikt via de bedieningselementen of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de ventilator-tuimelschakelaar, de lichttuimelschakelaar en de seizoens-tuimelschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: u moet uw afstandsbediening of wandbediening na een fabrieksreset opnieuw aan de ventilator koppelen. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-thuisnetwerk en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze speciale Fan Support-specialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsvoorschriften

Voor informatie over bediening, onderhoud en probleemoplossing, bezoekt u http://modernforms.com
Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende wanden. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Wees voorzichtig bij het werken aan of schoonmaken van de ventilator om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het schoonmaken van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste schoonmaakwerkzaamheden.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, met de geaarde geleider en de aardgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en indien nodig opnieuw worden vastgedraaid vóór de installatie.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan lawaai en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteuningsstructuur veilig worden gemonteerd en in staat zijn om op betrouwbare wijze minimaal 15,9 kg te dragen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er een ongebruikelijke oscillerende beweging wordt waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon.
Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht.
De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon.

Zorg ervoor dat de zijkant van de houten balk 1 inch breder is dan de kap. De contactdoos moet zo worden afgedicht dat er geen water in de contactdoos kan komen.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangingsonderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of een gekwalificeerd persoon.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten met voldoende sterkte worden bevestigd om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.

Middelen voor ontkoppeling moeten worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet genoeg kennis of ervaring met bedrading hebt, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of schoonmaakt.

• INGESTIEGEVAAR: Dit product bevat een knoopcel- of muntbatterij.
• Dood of ernstig letsel kan optreden bij inslikken.
• Een ingeslikte knoopcel- of muntbatterij kan in slechts 2 uur interne chemische brandwonden veroorzaken.
• Houd nieuwe en gebruikte batterijen BUITEN BEREIK van KINDEREN.
• Zoek onmiddellijk medische hulp als u vermoedt dat een batterij is ingeslikt of in een deel van het lichaam is ingebracht.

1. Verwijder en recycle of deponeer gebruikte batterijen onmiddellijk volgens de plaatselijke voorschriften en houd ze uit de buurt van kinderen. Deponeer batterijen NIET bij het huisvuil en verbrand ze NIET.
2. Zelfs gebruikte batterijen kunnen ernstig letsel of de dood veroorzaken.
3. Bel een plaatselijk antigifcentrum voor behandelingsinformatie.
4. Batterijtype: CR2032.
5. Nominale batterijspanning: 3V.
6. Niet-oplaadbare batterijen mogen niet worden opgeladen.
7. Forceer geen ontlading, laad niet op, demonteer niet, verwarm niet boven 60°C en verbrand niet. Dit kan leiden tot letsel als gevolg van ontluchting, lekkage of explosie, wat kan leiden tot chemische brandwonden.
8. Zorg ervoor dat de batterijen correct zijn geïnstalleerd volgens de polariteit (+ en -).
9. Meng geen oude en nieuwe batterijen, verschillende merken of soorten batterijen, zoals alkaline-, koolstof-zink- of oplaadbare batterijen.
10. Verwijder en recycle of deponeer batterijen onmiddellijk uit apparatuur die gedurende langere tijd niet wordt gebruikt volgens de plaatselijke voorschriften.
11. Zorg er altijd voor dat het batterijcompartiment volledig is vastgezet. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product, verwijder de batterijen en houd ze uit de buurt van kinderen.

Lees en bewaar deze instructies voor de installatie
NIET RETOURNEREN NAAR DE WINKEL

Ventilatorondersteuning

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Voor snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms SIZE MATTERS FR-W2403 Handleiding

Beschikbare talen
