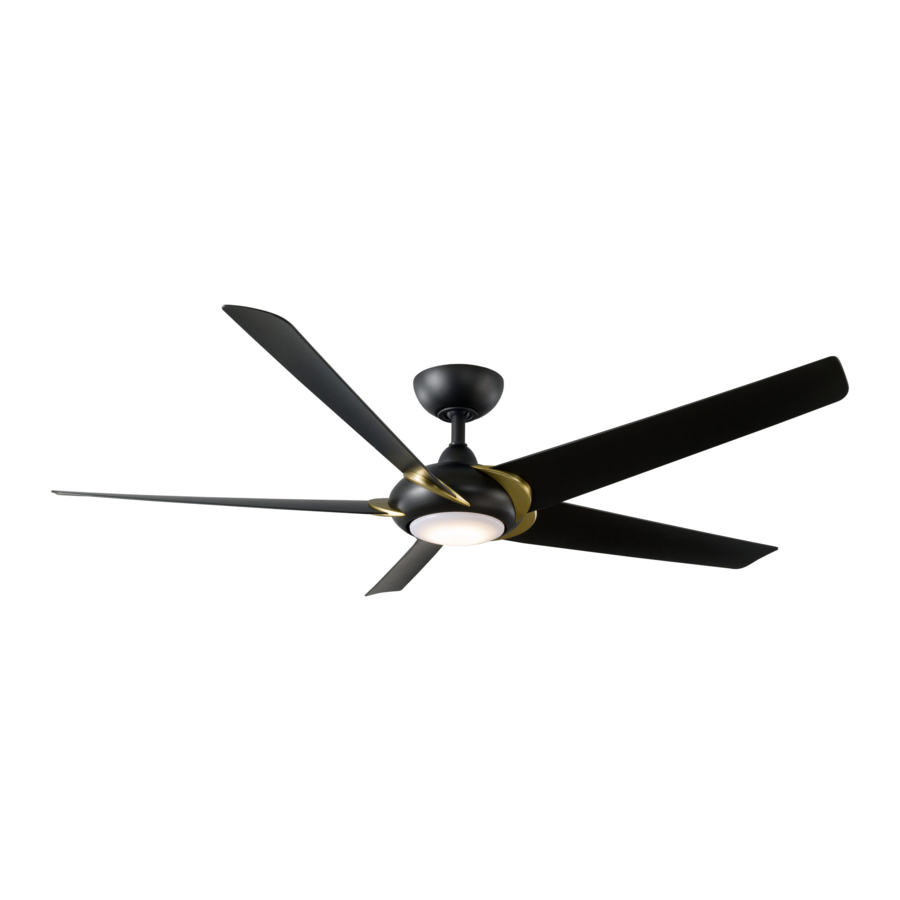

Modern Forms Lucid FR-W2304-62L Handleiding

Algemene vragen

Lees en bewaar deze instructies voor de installatie

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.

Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers op:
1-866-810-6615 optie 1
MA-VR 8.00-20.00 uur EST

E-mail: customerservice@modernforms.com

Of live chat op modernforms.com

Benodigde gereedschappen

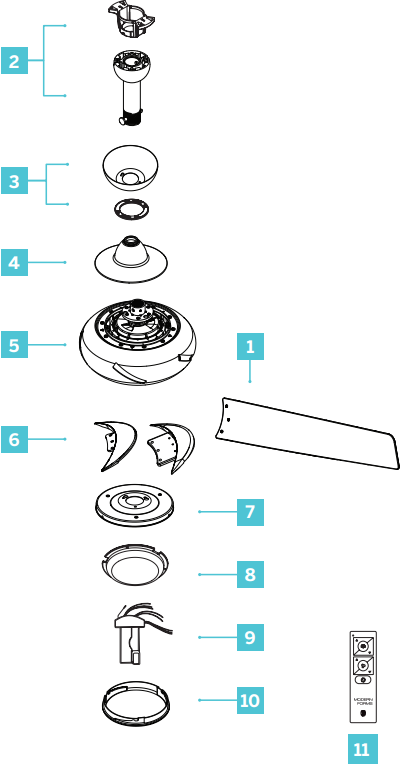

Inhoud van de verpakking / Beschrijving van onderdelen

Hanggewicht: 17 lbs

Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Set van 5 bladen
   RPL-F2304-62-BD-**
2. Hangerconstructie Montagebeugel Downrod-constructie:
   6-inch Hangerconstructie
   RPL-HGR-ASM-6-**
3. Baldakijn met baldakijnring
   RP L-CAN-RND-**
4. Koppelingsafdekking
   RPL-F2304COUCVR-**
5. Motorconstructie
6. Set bladhouder (boven en onder)
   RPL-F2304BLDHDER**
7. Adapterplaat
   RPL-F2304-ADP-**
8. LED-module
   F4IN-120V-R1-30
9. Controle-ontvanger met hardware
   F-R3-2304-062
10. PC-kap
    RPL-F2304-GLA
11. Afstandsbediening
    F-RCBT-WT

** staat voor de afwerkingscode van de ventilator

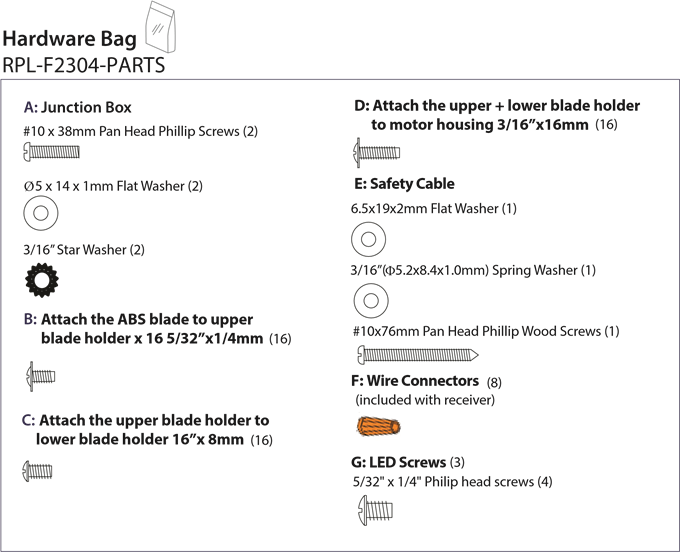

*Elke hardwarezak wordt geleverd met 1 reserves schroef

Voordat u verpakkingsmaterialen weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montage-opties

Om elektrische schok te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.

Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik de juiste bevestigingsmiddelen en bouwmaterialen. De contactdoos en ondersteunende structuur moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen met de markering "FOR FAN SUPPORT."

Gebruik hardware A indien nodig om uw contactdoos te monteren

Bevestig de contactdoos rechtstreeks aan de bouwconstructie.

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.

1. Steunbeugel
2. Contactdoos
3. Balk

1. Contactdoos

1. Contactdoos

OPMERKING: Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.

OPMERKING: Ventilatoren met valbuis kunnen tot een maximaal aanbevolen lengte van 72" worden opgehangen met behulp van extra valbuizen (apart verkrijgbaar) en de meegeleverde 80" aansluitdraad.

OPMERKING: De set voor hellende plafonds (apart verkrijgbaar) is vereist voor toepassingen met hellende plafonds en is geschikt voor hellingen tot 45° (afb. 1B).

Steunplafond Maximale hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Uitsparing voor contactdoos

OPMERKING: U hebt mogelijk een langere valbuis nodig om de juiste bladafstand te behouden bij installatie op een steil, hellend plafond (afb. 1B).

De montagebeugel installeren

Vergeet niet om de stroom bij de stroomonderbreker uit te schakelen.

Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom bij de stroomonderbreker uit naar de ventilatorlocatie.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte De installatie voltooien. Draai de andere schroef los (afb. 2).

   1. Montagebeugel
   2. Schroef

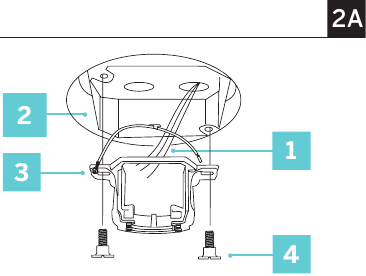

3. Steek de 120 volt voedingsdraden door het middelste gat in de plafondmontagebeugel zoals weergegeven in (afb. 2A).

   1. 120V-draden
   2. cUL/UL-vermelde contactdoos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (afb. 2A).

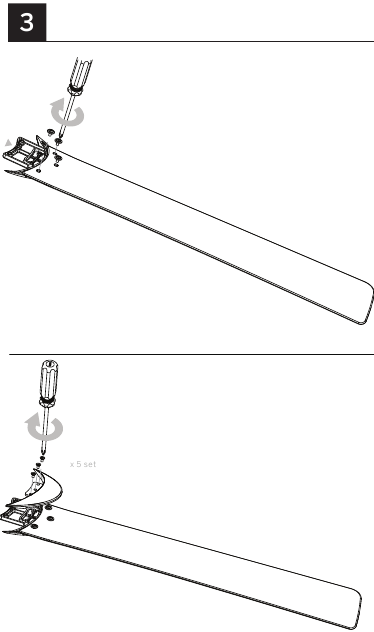

De ventilatorbladen en bladarmen aan de motorbehuizing bevestigen

1. Bevestig de ventilatorbladen aan de onderste bladarm met behulp van de meegeleverde schroeven.(Afb. 3)
   Gebruik hardware B.

2. Bevestig de bovenste bladarm aan de ventilatorbladen - verbind de onderste en bovenste bladarmen. (Afb. 3)
   Gebruik hardware C.

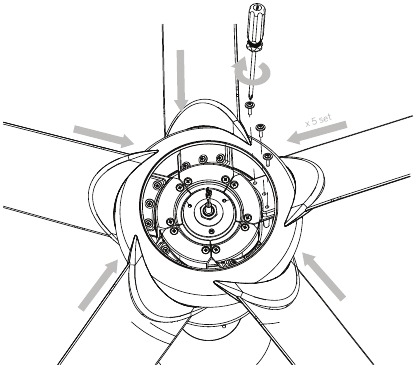

3. Plaats de bladsets in de motorbehuizing en bevestig ze aan de motorbehuizing. (Afb. 3A)

   Afb. 3A
   Gebruik hardware D.

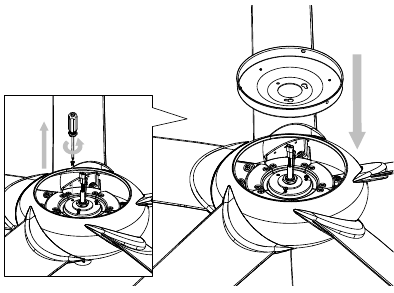

De adapterplaat installeren

1. Verwijder een van de drie montagering-schroeven van de montagering en draai de andere twee schroeven los (niet verwijderen) (afb. 4).

   Afb. 4

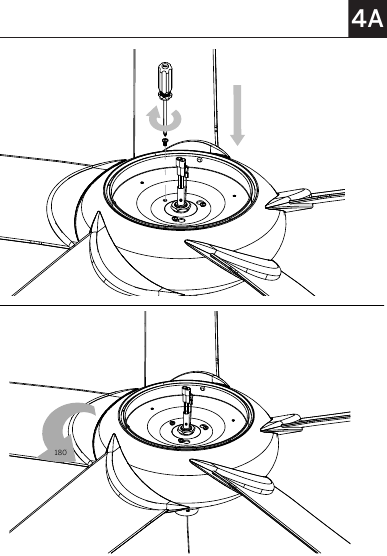

2. Plaats de sleutelgaten in de adapterplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de lichtsetplaat totdat deze op het smalle gedeelte van de sleutelgaten vastklikt (afb. 4A).

3. Draai de twee eerder losgedraaide schroeven stevig vast en installeer de ene schroef die is verwijderd.

De ventilator ophangen

1. Haal de stelschroef uit de hangerkogel, laat de hangerkogel zakken en verwijder de kruispen. Verwijder de hangerkogel van de hangerkogel/valbuis-constructie (afb. 5).

2. Verwijder de splitpen en borgpen en draai de twee kraagschroeven los van de motorkraag (afb. 5).
3. Voer de motordraden en veiligheidskabel voorzichtig door de valbuis omhoog. Draai de valbuis in de kraag.
4. Lijn de gaten van de valbuis en de kraag uit en steek de borgpen en splitpen erin. Draai de twee kraagschroeven vast (afb. 5).

Als de splitpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan de ventilator losraken en mogelijk vallen.

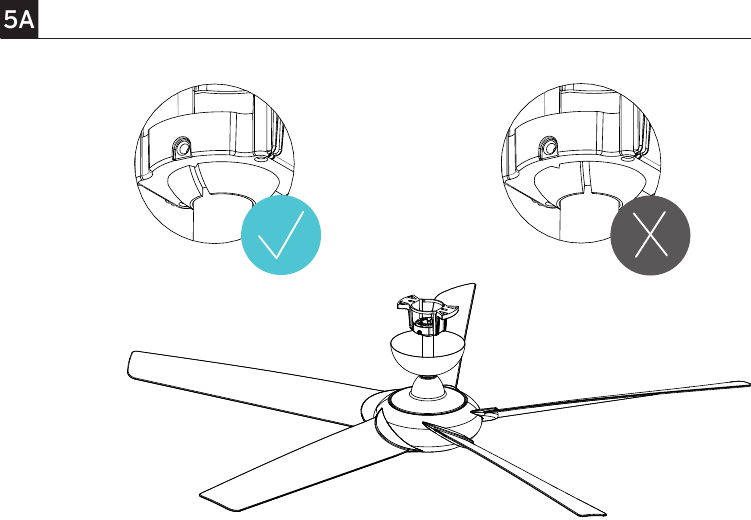

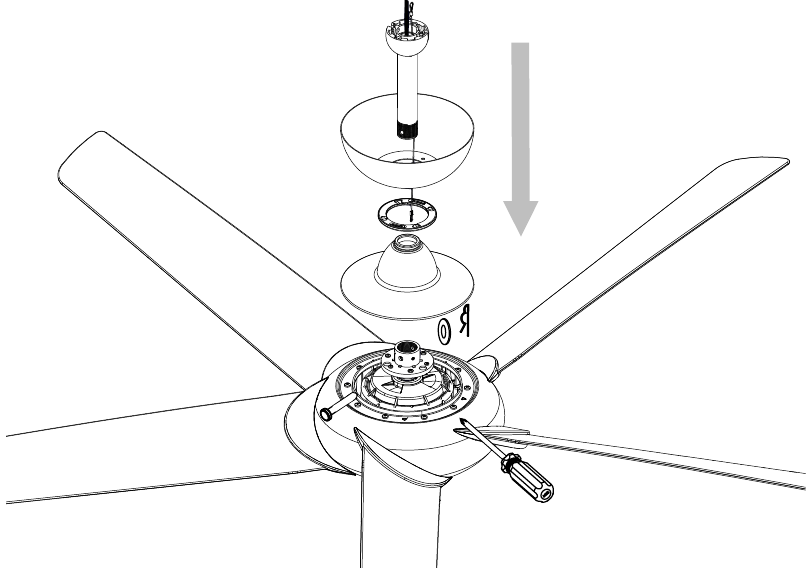

1. Schuif de koppelingsafdekking, baldakijnschroefafdekking (geverfde kant naar beneden) en baldakijn (open kant naar boven) op de valbuis (afb. 5A).
   Koppelingsafdekking gaat helemaal naar beneden.

2. Installeer de hangerkogel voorzichtig opnieuw op de valbuis en zorg ervoor dat de kruispen in de juiste positie zit, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (afb. 5A).
   Gebruik hardware F.

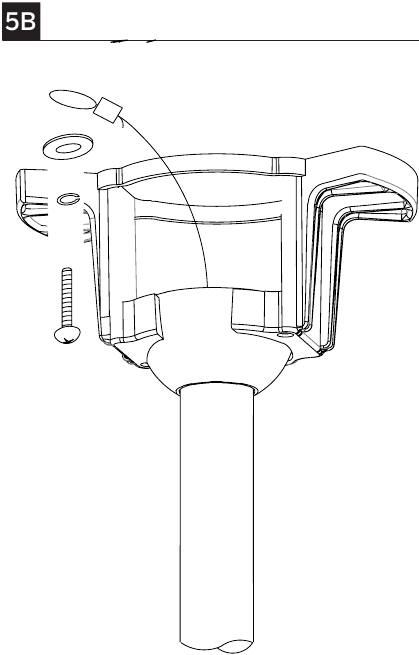

3. Til de ventilatormotorconstructie voorzichtig op naar de montagebeugel en plaats de hangerkogel in de montagebeugelhouder. Zorg ervoor dat het lipje op de montagebeugelhouder correct in de groef in de hangerkogel is geplaatst (afb. 5A). Draai de houderconstructie totdat de kogel valt en in de hangerbeugelschroef vergrendelt.
4. Bevestig de veiligheidskabel aan de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen (afb. 5B).
   Gebruik hardware E.


OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilator- en lichtcombinaties van meer dan 35 lbs. in zowel vlakke als valbuismodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een drieledige kabel (inclusief aardingsdraad) nodig die tussen het plafond en de wandcontactdoos loopt.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.
Gebruik Hardware F.

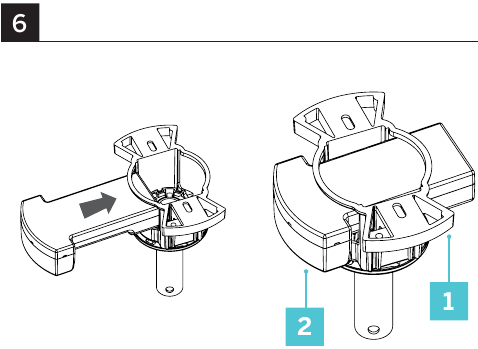

Steek de ontvanger in de montagebeugel met de vlakke kant van de ontvanger naar het plafond gericht (Fig. 6).

1. Montagebeugel
2. Ontvanger

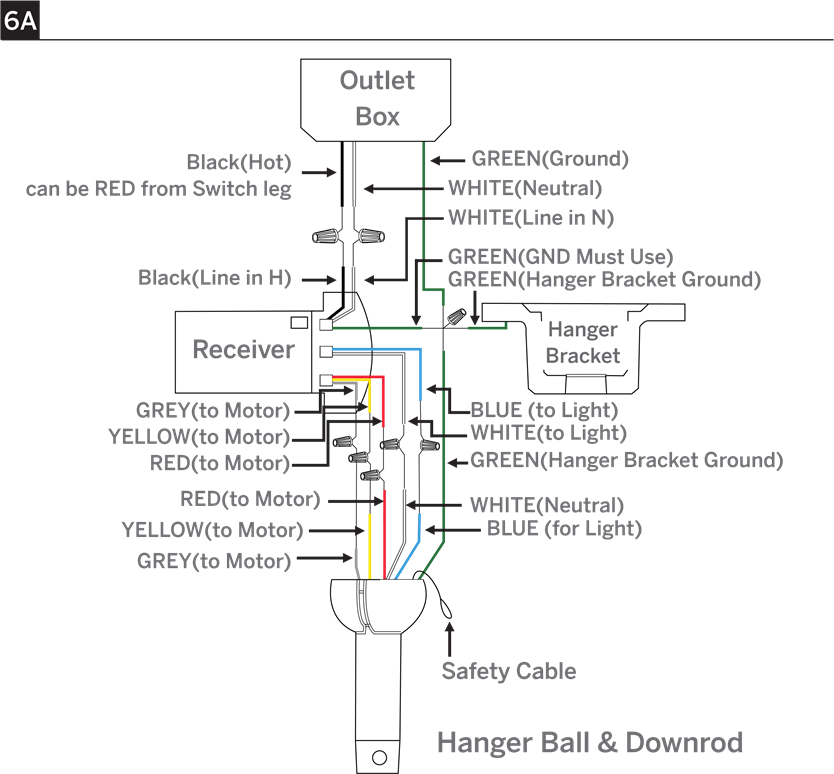

Motor naar ontvanger & ontvanger naar voedingsdraden van het huis (Fig. 6A).


Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic draadmoeren bij uw ventilator.
Zet de plastic draadmoeren vast met isolatietape. Zorg ervoor dat er geen losse draden of aansluitingen zijn.

1. Sluit de aardingsdraad van de hangerbal/downrod-assemblage, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte ventilatorbediening.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

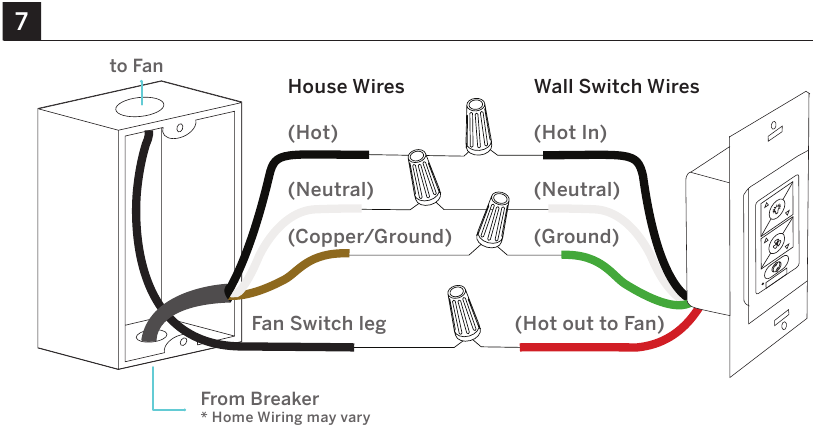

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening Optioneel accessoire niet inbegrepen. Een Bluetooth-wandbediening kan afzonderlijk worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperen draad van de wandcontactdoos die terugloopt naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (Fig. 7).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LIJNSPANNINGSdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Fig. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Fig. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Fig. 7).

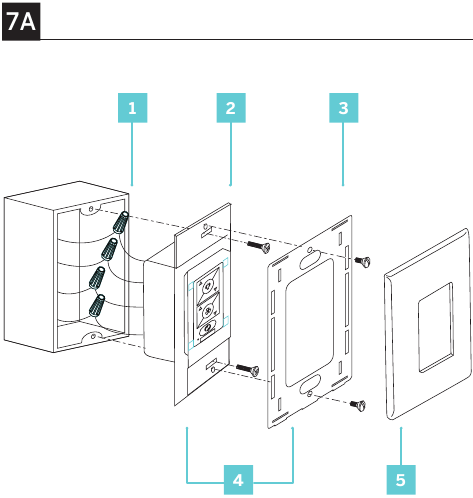

5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde wandbedieningsschroeven (Fig. 7A).


   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor de montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet deze vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Fig. 7A).
7. Maak de wandplaat vast aan de wandmontageplaat (Fig. 7A).

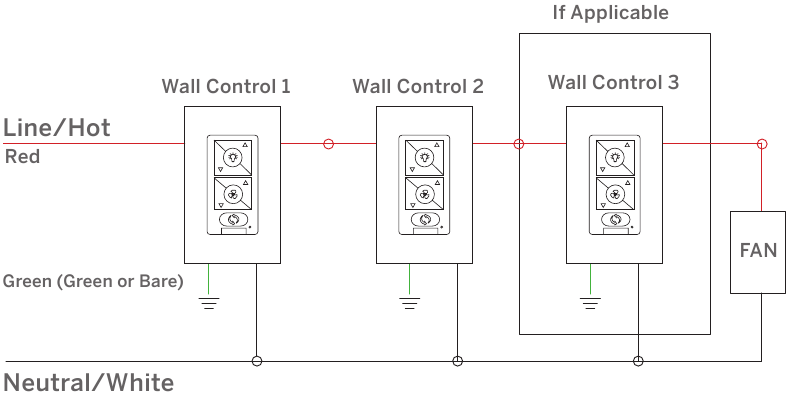

Bedrading voor meerdere locaties

Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

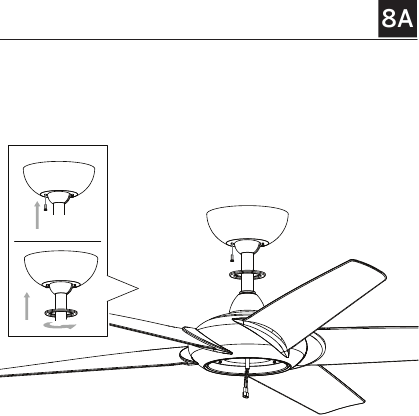

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om te helpen bij de kapinstallatie.
2. Stop de aansluitingen netjes in de contactdoos aan het plafond.

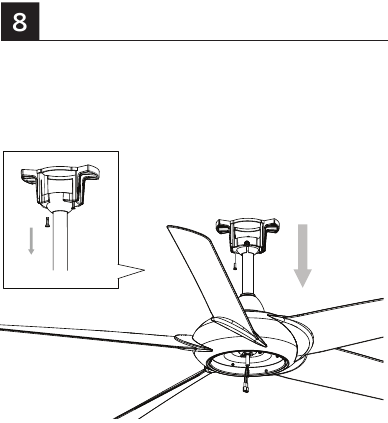

3. Schuif de kap omhoog naar de hangerbeugel en plaats het sleutelgat op de kap over de schroef op de hangerbeugel. Draai de kap tot deze op zijn plaats klikt in het smalle gedeelte van de sleutelgaten (Fig. 8).

4. Lijn het ronde gat op de kap uit met het overige gat op de hangerbeugel. Zet vast door de eerder losgemaakte schroef en de eerder verwijderde schroef vast te draaien. (Fig. 8)
5. Stel de kapelschroeven indien nodig af totdat de kap en de kapafdekking goed vastzitten. (Fig. 8A)


Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerbal zit voordat u de kap aan de beugel bevestigt. Als u het lipje niet goed in de groef plaatst, kan dit schade aan de elektrische bedrading veroorzaken.

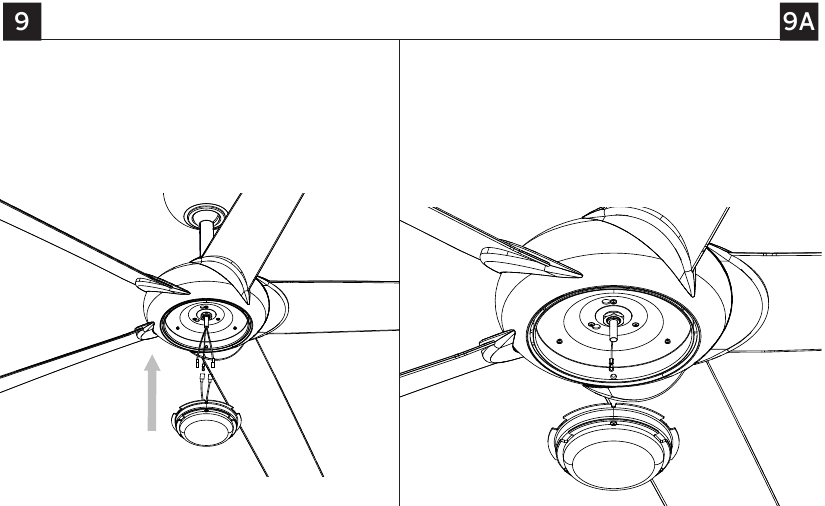

De LED-armatuurmodule installeren

WAARSCHUWING: Koppel de stroom los voordat u met de installatie begint door de stroomonderbreker uit te schakelen of de zekering in de zekeringenkast te verwijderen.

1. Zoek de LED-schroevenzak.
   Gebruik Hardware F.

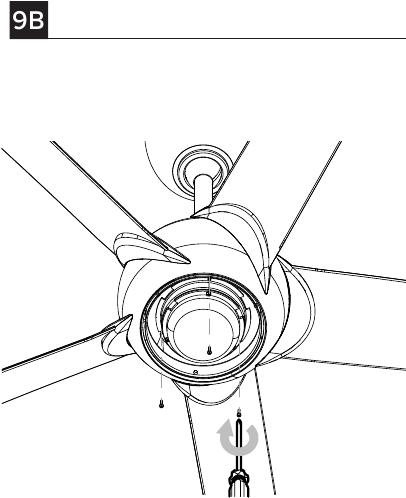

2. Houd de LED-armatuurmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module (Fig. 9/9A).

3. Stop de aansluitingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 schroeven uit de LED-schroevenzak (Fig. 9B).

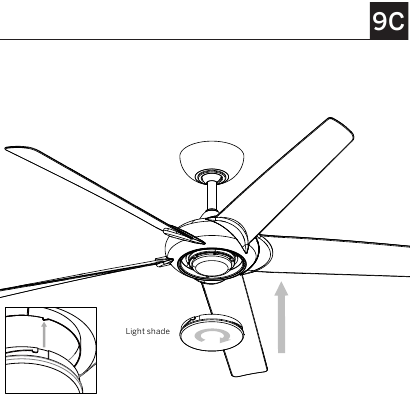

4. Houd de lampenkap omhoog tegen de armatuurmodule en zet deze vast aan de ventilator door de kap met de klok mee te draaien tot deze goed vastzit. Draai niet te vast (Fig. 9C)

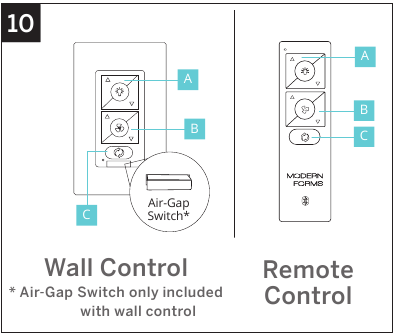

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

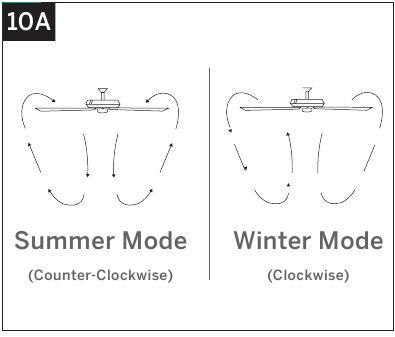

3. Seizoen (zomer/winter)

Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale werking van de ventilator (alleen inbegrepen bij wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen het gezichtsveld bedienen.

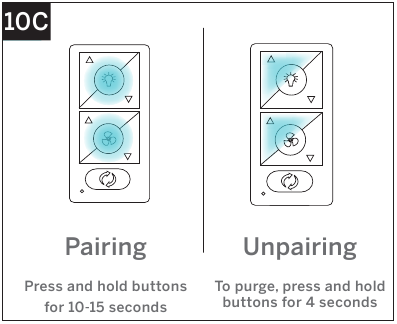

Zie (Fig. 10C) voor het koppelen.

OPMERKING: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

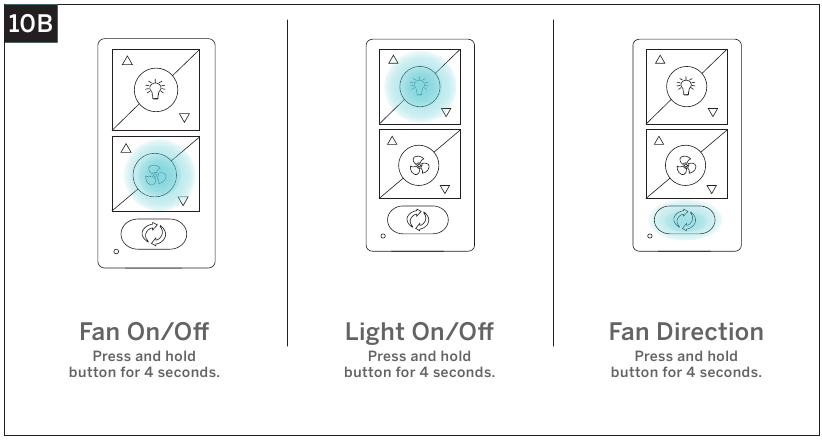

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Fig. 10B en de onderstaande instructies.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.

Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.

Ventilatierichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in synchronisatie.

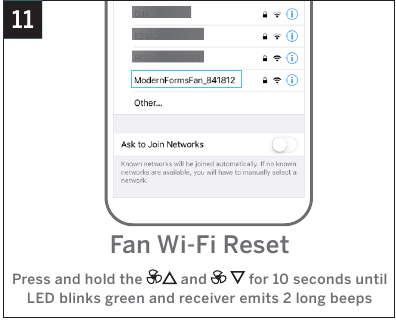

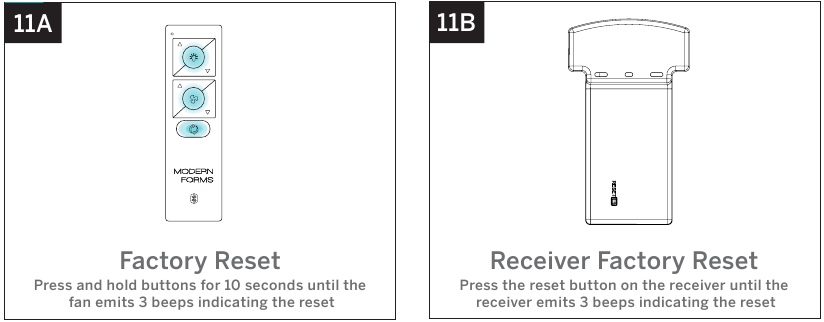

Resetten

Als u wordt geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Fig. 11A) of (Fig. 11B).

OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, hebt u een Wi-Fi-reset nodig. Raadpleeg Fig. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.

OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid waarop deze was ingesteld voordat u de briesmodus activeerde.

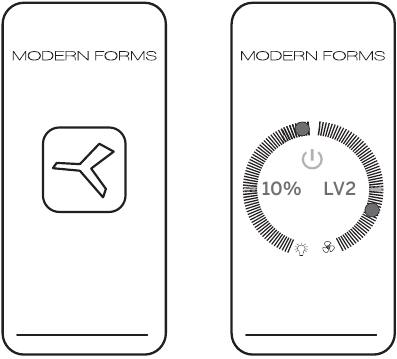

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app.

Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store

of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een Wi-Fi-verbinding in te stellen, hebt u de SSID en het Wi-Fi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een melding om uw ventilator een naam te geven en desgewenst een foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smart home-systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor ondersteuningsvideo's over installatie en integratie van smart home-apparaten

Accessoires

personaliseer uw ervaring

Bluetooth-wandbediening

Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden | Afzonderlijk verkrijgbaar
F-WCBT-WT Wit

Bluetooth-afstandsbediening

Dimt licht tot 1% | AAN/UIT
6 ventilatorsnelheden
F-RCBT-WT Wit

Set voor schuin plafond

Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling
XF-SCK

Koppeling

Verbindt twee verlengstukken

XF-I

Verlengstuk

XF-12 - 12" Verlengstuk
XF-18 - 18" Verlengstuk
XF-24 - 24" Verlengstuk
XF-36 - 36" Verlengstuk
XF-48 - 48" Verlengstuk
XF-60 - 60" Verlengstuk
XF-72 - 72" Verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de voedingskabel naar de ventilator en de draadverbindingen van de schakelaar in de schakelbehuizingen.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en eventuele bladarmen) zijn bevestigd, goed vast zitten.
3. Controleer of alle schroeven in de motorbehuizing goed vast zitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat de kogelophanging in de ophangbeugel is vergrendeld.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorhuisconstructie/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk een langer verlengstuk te gebruiken dan het meegeleverde verlengstuk.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator te resetten.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft en er drie (2) pieptonen hoorbaar zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator niet (ModernFormFan_XXXXXX) in de lijst met beschikbare wifi-netwerken op mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet is verborgen.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator is niet verbonden met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen niet zijn gelukt, schakelt u uw ventilator en router uit en opnieuw in en probeert u het opnieuw.

Wat is power cycling en hoe reset ik mijn ventilator?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening eruit, wacht u 10 seconden en plaatst u deze terug.

Wat is Adaptive Learning?
Adaptive Learning is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is Breeze Mode?
Breeze Mode imiteert de natuurlijke eb en vloed van wind in de natuur door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld geleverd met uw meegeleverde afstandsbediening. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen in de instructies.

Wat is een fabrieksreset?
Fabrieksreset is een herstel van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie pieptonen hoort of door de ventilator, de verlichting en de seizoensknoppen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: u moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.

Raadpleeg het gedeelte met veelgestelde vragen van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorspecialisten. Contactgegevens zijn te vinden op de voorkant van de instructies.

Ventilatorondersteuning

Voor een snelle service dient u bij het bellen de volgende informatie bij de hand te hebben:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@modernforms.com

modernforms.com

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing kunt u terecht op http://modernforms.com/fan-support/

Om het risico op elektrische schokken te verminderen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omliggende wanden. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, dient u voorzichtig te zijn bij het werken aan of schoonmaken van de ventilator.

Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingswerkzaamheden.

Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, met de geaarde geleider en de aardgeleider aan de ene kant van de contactdoos en de ongeaarde geleider aan de andere kant van de contactdoos.

Alle stelschroeven moeten vóór de installatie worden gecontroleerd en, indien nodig, opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend bedoeld voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend via de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluidsoverlast of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan geluidsoverlast en schade aan de ventilator ontstaan.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de steunconstructie stevig zijn gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 lbs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen met de markering "FOR FAN SUPPORT." Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het hoofdstuk "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet voldoende kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Voordat u de ventilator onderhoudt of reinigt, schakelt u de stroom uit bij de stroomonderbreker.

Referenties

• Home Page | Modern Forms
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Lucid FR-W2304-62L Handleiding

Beschikbare talen
