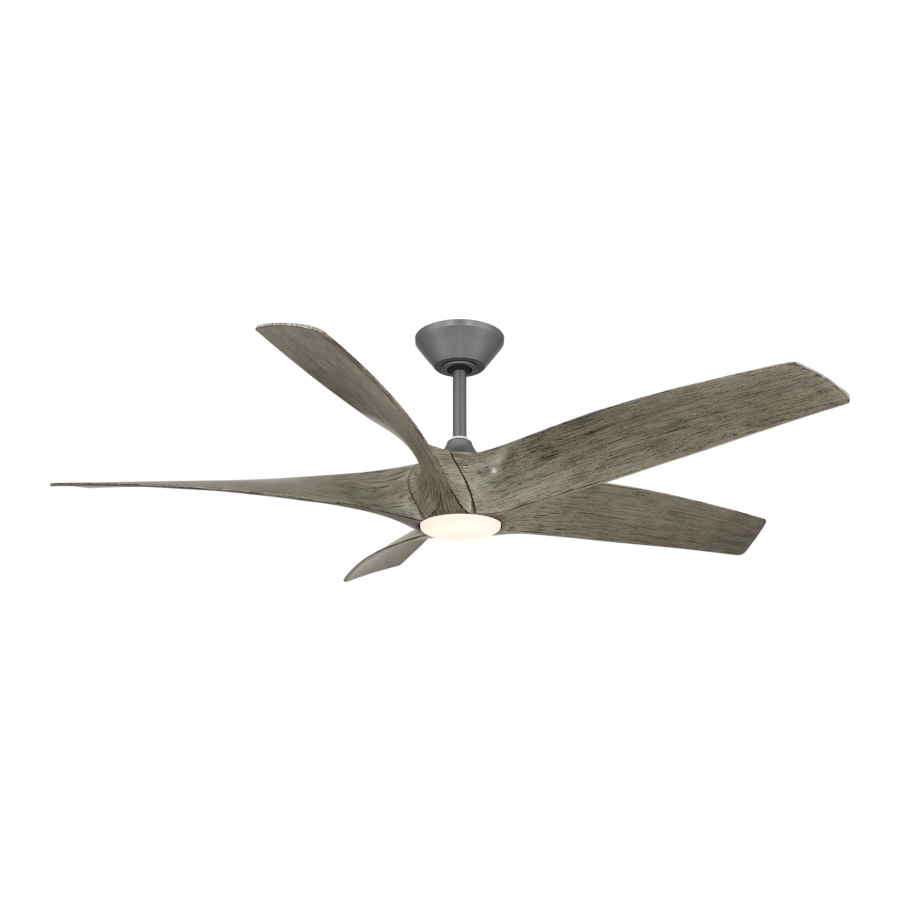

Modern Forms Zephyr 5 FR-W2401-62L Handleiding

Wees slim...

Integreert naadloos met:
apparaten die je al hebt

Premium slimme functies:
vormen een aanvulling op hoogwaardige materialen

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer je ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Vereiste gereedschappen

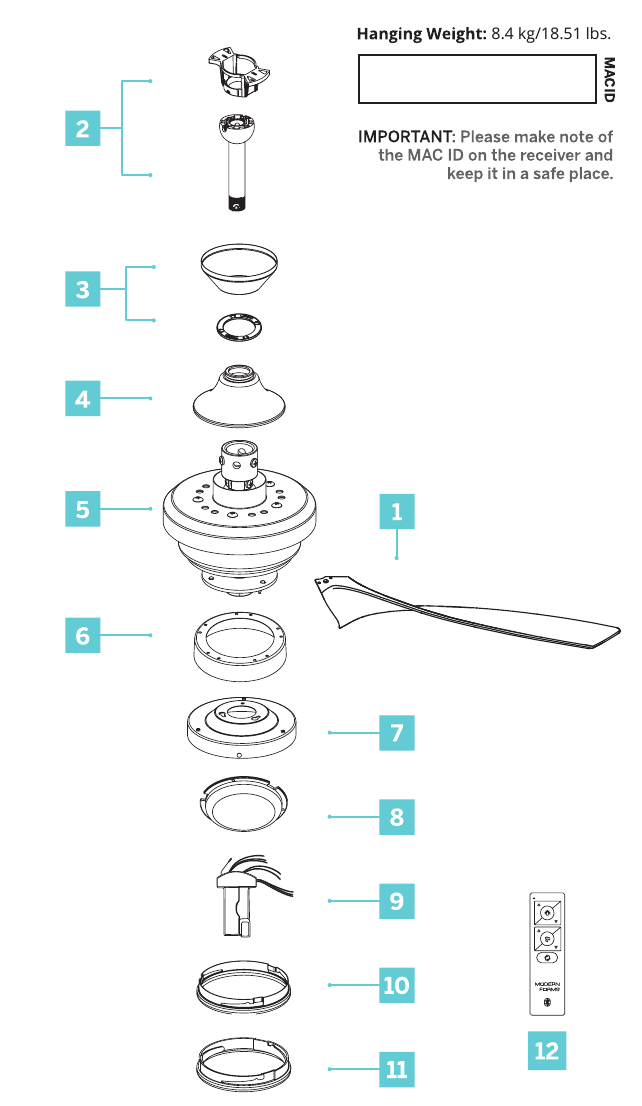

Inhoud van de verpakking

1. Set van 5 ventilatorbladen RPL-F2401-62-BD-**
2. Hangerassemblage Montagebeugel Onderstangassemblage: 8-inch Hangerassemblage RPL-HGR-ASM-8-**
3. Kap met kapring RPL-CAN-OCT-**
4. Koppelingsdeksel
5. Motorassemblage
6. Ventilatorbladcollectorring RPL-F2401-BLADERNG
7. Adapterplaat
8. CCT LED-module
   F4IN-120V-R1-CS
9. Bedieningsontvanger met hardware F-R3-2401-062CS
10. Glazen kap RPL-F2401-GLA
11. Lichtarmatuurafdekking RPL-F2401-COVER-**
12. Afstandsbediening F-RCBT-WT

** staat voor de kleurcode van de ventilator

Hardwarezak
RPL-F2401 -ONDERDELEN

1. Aansluitdoos
   #10 x 38mm panhoofd Philips-schroeven (2)

   Ø5 x 14 x 1mm platte ring (2)

   3/16" stersluitring (2)

2. Ventilatorbladen
   1/4" x 13" panhoofd Philips-schroeven (7)

   6,6 x 13 x 0,8 mm platte ringen (11)

   5 x 13 x 1,5 mm rubberen ringen (11)

3. Ventilatorbladcollectorring
   *8x10mm Phillips TrussHead-schroef(11)

4. Veiligheidskabel
   Φ6,5x19x2mm platte ring (1)

   3/16"(Φ5.2x8.4x1.0mm) veerring (1)

   #10x76mm panhoofd Philips-houtschroeven (1)

5. Draadconnectoren (8)
   (meegeleverd met de ontvanger)


Voordat u verpakkingsmateriaal weggooit, moet u ervoor zorgen dat alle onderdelen zijn verwijderd.
Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos direct aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de ondersteunende constructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT." Raadpleeg deel A
Bevestig de contactdoos direct aan de bouwconstructie.

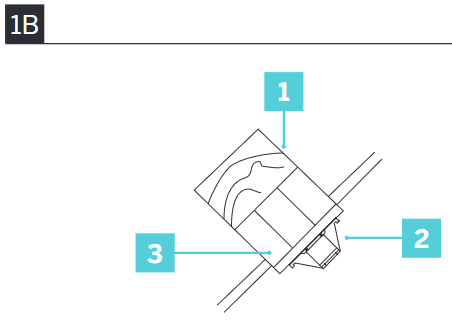

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
LET OP: Om uw ventilator op te hangen waar er een bestaande armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig.
LET OP: Ventilatoren met onderstang kunnen tot een maximale aanbevolen lengte van 72" worden opgehangen met behulp van extra onderstangen (apart verkrijgbaar) en de meegeleverde 80" voedingsdraad.
LET OP: De set voor schuin plafond (apart verkrijgbaar) is vereist voor toepassingen met schuin plafond en is geschikt voor hellingen tot 45° (Afb. 1B).
LET OP: Mogelijk hebt u een langere onderstang nodig om de juiste bladspeling te behouden bij installatie op een steil, schuin plafond (Afb. 1B).
LET OP: Voor natte locaties - zorg ervoor dat de afzonderlijke houten balk minstens 1 inch breder is dan de kap van de ventilator voor montage.

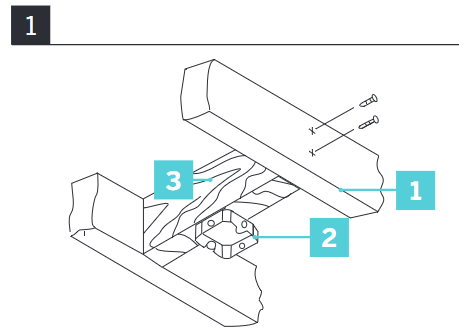

1. Steunbeugel
2. Contactdoos
3. Balk

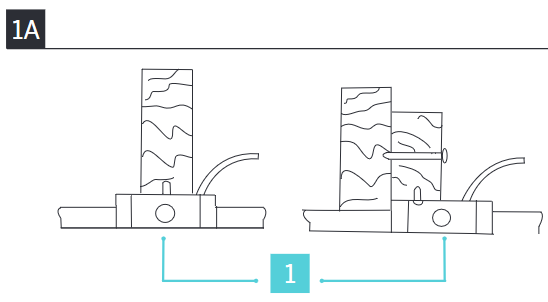

1. Contactdoos

Ondersteunend plafond met max. hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Verzonken contactdoos

1. Contactdoos

De montagebeugel installeren

Vergeet niet om de stroom bij de stroomonderbreker uit te schakelen.
Volg de onderstaande stappen om uw ventilator correct op te hangen:

1. Schakel de stroom bij de stroomonderbreker uit naar de ventilatorlocatie.
2. Verwijder 1 van de 2 schroeven van de onderkant van de montagebeugel en bewaar deze voor gebruik in het gedeelte "De installatie voltooien". Draai de andere schroef los (Afb. 2).

   1. Montagebeugel
   2. Schroef

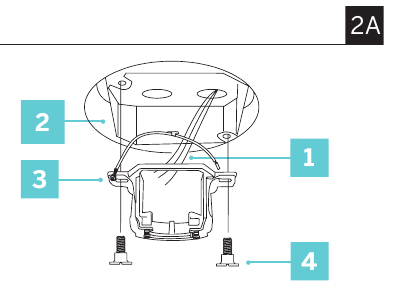

3. Voer de 120-volt toevoerleidingen door het middelste gat in de plafondmontagebeugel zoals weergegeven in (Afb. 2A).

   1. 120V-draden
   2. cUL-vermelde elektrische doos
   3. Montagebeugel
   4. Montageschroeven (meegeleverd met de contactdoos)
4. Bevestig de montagebeugel aan de plafondcontactdoos met de schroeven en ringen die bij uw contactdoos zijn geleverd (Afb. 2A).

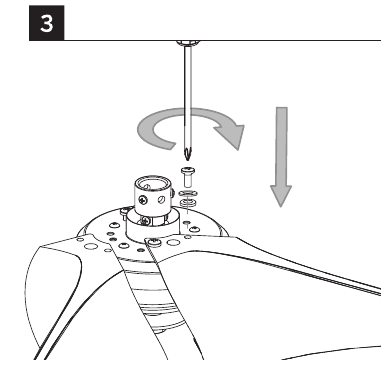

De ventilatorbladen bevestigen

1. Bevestig de ventilatorbladen met de meegeleverde bladen en ringen. (Afb. 3). Raadpleeg deel B
   LET OP: De rubberen ring moet onder de platte ring worden geïnstalleerd.

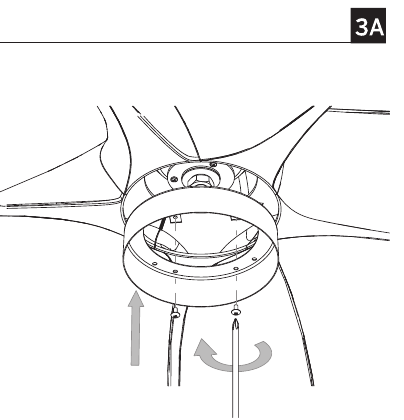

2. Draai de ventilatormotorassemblage om en installeer de bladcollectorring met de meegeleverde schroeven. Schroef één stuk hardware tegelijk vast en draai vervolgens vast. Gebruik geen elektrisch gereedschap om de bladcollectorring te installeren, anders kunt u de bladen permanent beschadigen. (Afb. 3A). Raadpleeg deel C


De adapterplaat installeren

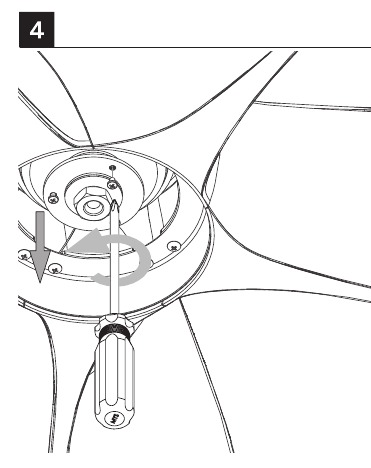

1. Verwijder een van de drie montagering-schroeven van de ventilator en draai de andere twee schroeven los. (Niet verwijderen) (Afb. 4).

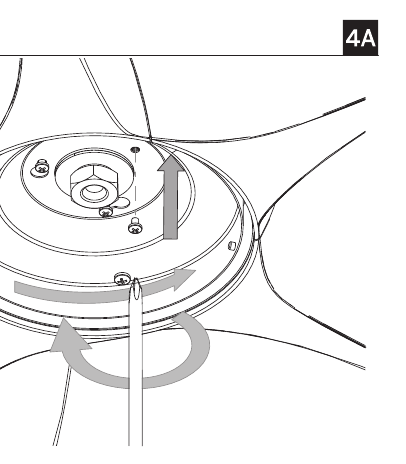

2. Plaats de sleutelgaten in de adapterplaat over de twee schroeven die eerder van de montagering zijn losgedraaid. Draai de adapterplaat totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten (Afb. 4A).

3. Zoek de montagering-schroeven die u eerder hebt verwijderd en installeer de adapterplaat. Draai de andere twee montagering-schroeven vast die eerder van de montagering zijn verwijderd. (Afb. 4A)

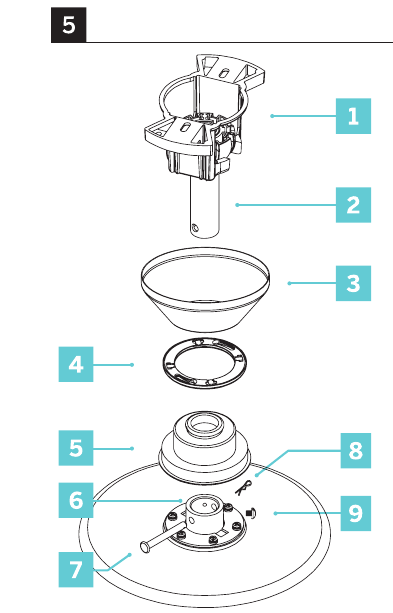

De ventilator ophangen

1. Haal de stelschroef uit de hangerbal, laat de hangerbal zakken en verwijder de dwarsbout. Verwijder de hangerbal van de hangerbal-onderstangassemblage (Afb. 5).

   1. Hangerbal/montagebeugel
   2. Kap
   3. Kap-schroefafdekking
   4. Koppelingsdeksel
   5. Kraag
   6. Splitpen
   7. Gaffelpen
   8. Schroeven
2. Verwijder de gaffelpen en splitpen en draai de twee kraagschroeven los van de motorkraag (Afb. 5).
3. Voer de motordraden en veiligheidskabel voorzichtig door de onderstang. Draai de onderstang in de kraag (Afb. 5A ).

4. Lijn de gaten van de onderstang en de kraag uit en steek de splitpen en de gaffelpen erin. Draai de twee kraagschroeven vast (Afb. 5B).

   Als de splitpen niet correct wordt geïnstalleerd en/of de schroeven niet worden vastgedraaid, kan dit ertoe leiden dat de ventilator losraakt en mogelijk valt.


1. Schuif de koppelingsafdekking, de kap-schroefafdekking (geschilderde kant naar beneden) en de kap (open kant naar boven) op de onderstang (Afb. 5A). De koppelingsafdekking gaat helemaal naar beneden.
2. Installeer de hangerbal voorzichtig opnieuw op de onderstang en zorg ervoor dat de dwarsbout zich in de juiste positie bevindt, de stelschroef is vastgedraaid en de draden niet zijn gedraaid (Afb. 5A).

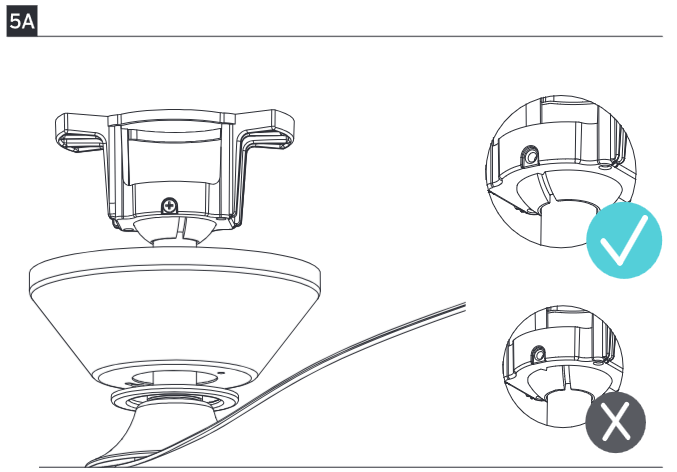

3. Til de ventilatormotorassemblage voorzichtig omhoog naar de montagebeugel en plaats de hangerbal in de montagebeugelhuls. Zorg ervoor dat het lipje op de montagebeugelhuls correct in de groef in de hangerbal is geplaatst (Afb. 5A). Draai de hulzenassemblage totdat de bal valt en in de hangerbeugel-schroef vergrendelt.

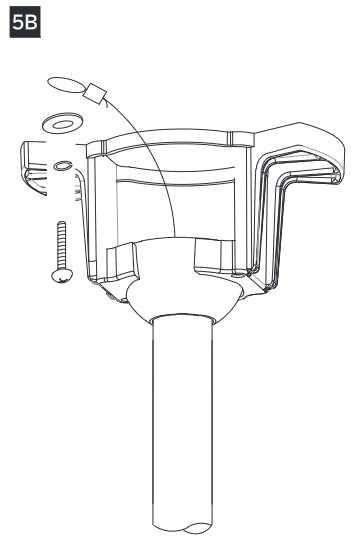

4. Bevestig de veiligheidskabel in de structuurbalken met behulp van de meegeleverde houtschroef, ringen en veerringen (Afb. 5DB. Raadpleeg deel D
   LET OP: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor ventilator- en lichtcombinaties van meer dan 35 lbs in zowel vlakke als onderstangmodellen in de Verenigde Staten.

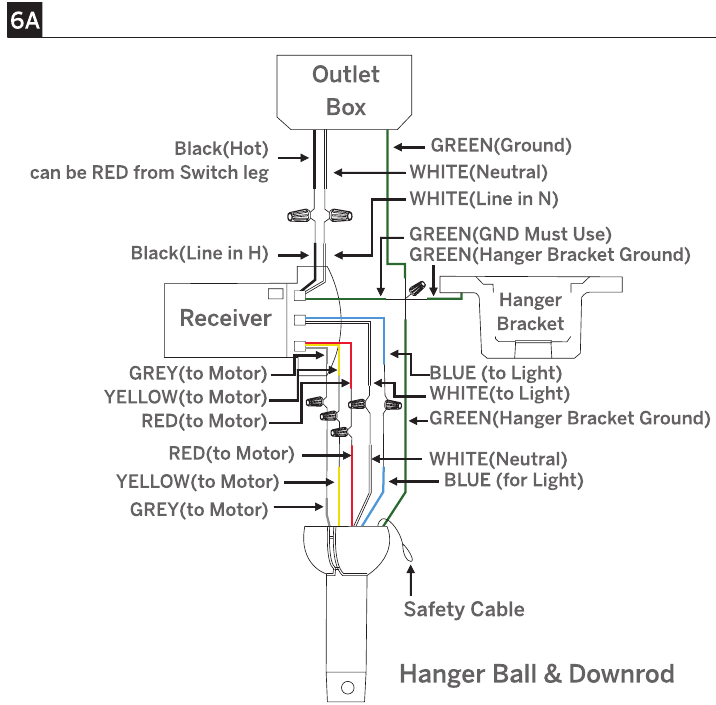

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een driekernige kabel (inclusief aardingsdraad) nodig die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle verbindingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de wartels, behalve bij de aardingsdraad. Gebruik onderdeel E

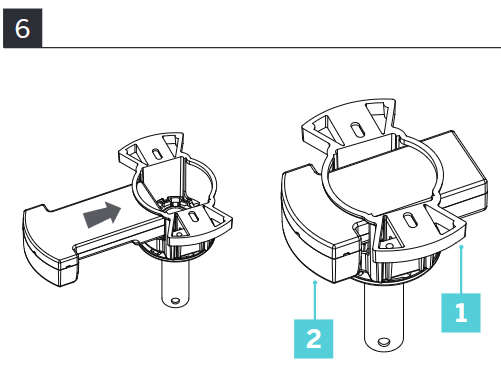

Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht (Afb. 6).
Motor naar ontvanger & ontvanger naar voedingsdraden van het huis (Afb. 6A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de hangerkogel/verlengbuis, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte ventilatorbediening.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic wartels bij uw ventilator. Zet de plastic wartels vast met elektrische tape. Zorg ervoor dat er geen losse draden of verbindingen zijn.

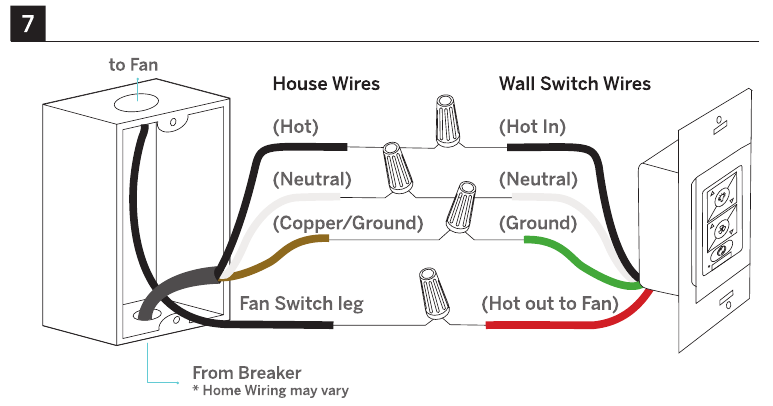

De optionele wandbediening installeren

OPMERKING: Bluetooth-wandbediening optioneel accessoire niet inbegrepen. Een Bluetooth-wandbediening kan apart worden aangeschaft.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (Afb. 7).
2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (Afb. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (Afb. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (Afb. 7).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening (Afb. 7A).

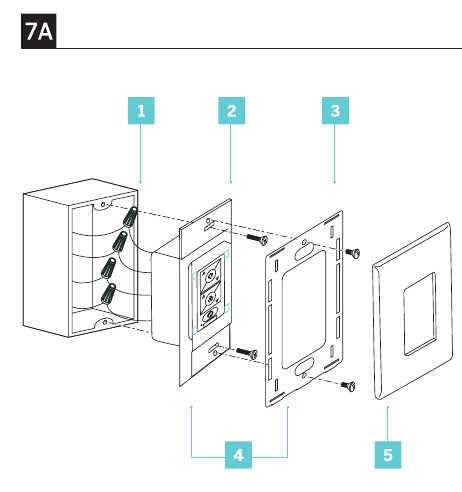

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven voor montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (Afb. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (Afb. 7A).

Bedrading voor meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger aan de hand van de koppelingsinstructie.

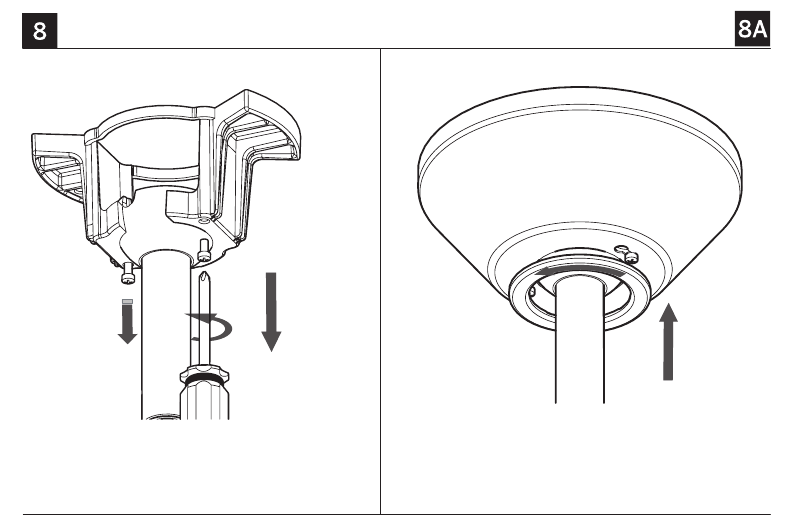

De installatie voltooien

1. Zet alle draadverbindingen vast met de meegeleverde kabelbinders om te helpen bij de installatie van de baldakijn.
2. Stop de verbindingen netjes in de contactdoos van het plafond.
3. Schuif de baldakijn omhoog naar de hangerbeugel en plaats het sleutelgat op de baldakijn over de schroef op de hangerbeugel. Draai de baldakijn totdat deze op zijn plaats vergrendelt in het smalle gedeelte van de sleutelgaten (Afb. 8).
4. Lijn het ronde gat op de baldakijn uit met het overgebleven gat op de hangerbeugel. Zet vast door de ene schroef die eerder is losgedraaid en de ene die eerder is verwijderd, vast te draaien.
5. Stel de baldakijnschroeven naar behoefte af totdat de baldakijn en de baldakijnafdekking goed aansluiten.

Zorg ervoor dat het lipje aan de onderkant van de hangerbeugel goed in de groef van de hangerkogel zit voordat u de baldakijn aan de beugel bevestigt. Als u het lipje niet goed in de groef plaatst, kan dit schade aan de elektrische bedrading veroorzaken.

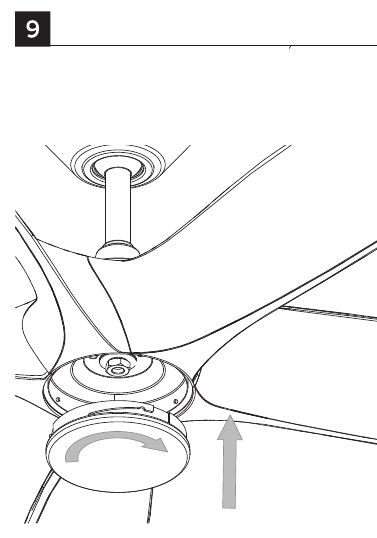

De LED-armatuurmodule installeren

Voordat u met de installatie begint, moet u de stroom uitschakelen door de stroomonderbreker uit te schakelen of de zekering uit de zekeringenkast te verwijderen.
OPMERKING: Als u niet van plan bent om de armatuurmodule op dit moment met uw ventilator te installeren, ga dan naar stap 5.

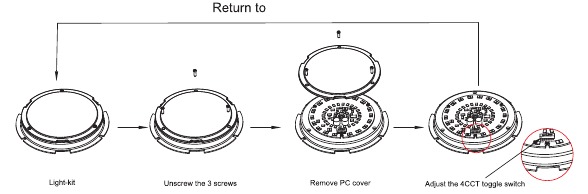

1. Uw ventilator wordt standaard geleverd als 3000K (neutrale witte kleur). U kunt uw ventilator vooraf instellen op 2700K, 4000K of 5000K (puur wit - daglichtkleur).

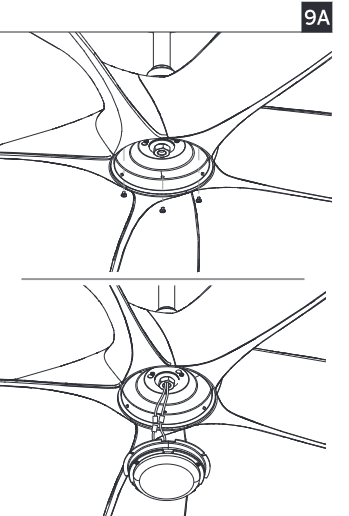

2. Verwijder de 3 schroeven rondom de LED-module. Verwijder de PC-afdekking.

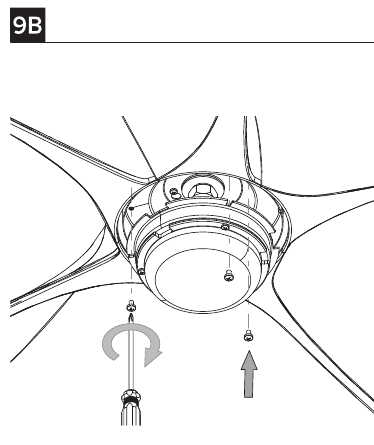

3. Pas de tuimelschakelaar aan (links is 2700K en rechts is 4000K of 5000K).
4. Verwijder de 3 schroeven van de buitenste omtrek van de adapterplaat en bewaar ze voor toekomstig gebruik.

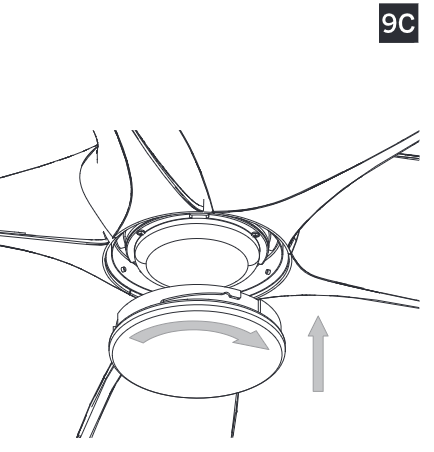

5. Zodra u uw voorkeurstemperatuur hebt geselecteerd, installeert u de PC-afdekking opnieuw door de drie eerder verwijderde schroeven op de module te schroeven.
6. Houd de LED-armatuurmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module (Afb. 9A).

7. Stop de verbindingen netjes in de montageplaat. Plaats de armatuurmodule tegen de adapterplaat en zet vast met de 3 eerder verwijderde schroeven (Afb. 9B).

8. Houd de glazen kap omhoog tegen de armatuurmodule en zet hem vast
9. Als u de optionele metalen lichtafdekking installeert, zorg er dan voor dat deze goed is vastgedraaid (Afb. 9).

   OPMERKING: Voeg een metalen lichtafdekking toe als u geen verlichtingsfunctie nodig heeft of een andere esthetiek verkiest (Afb. 9C).
   OPMERKING: Sluit de LED-connectordraden niet aan als u de metalen lichtafdekking gebruikt.


De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om de stroom uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

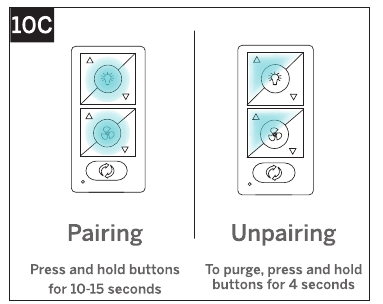

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbedieningen
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen zichtlijn bedienen.
Zie (Afb. 10C) voor koppelen.
OPMERKING: Het koppelen moet worden voltooid binnen drie (3) minuten na het inschakelen van de ventilator.

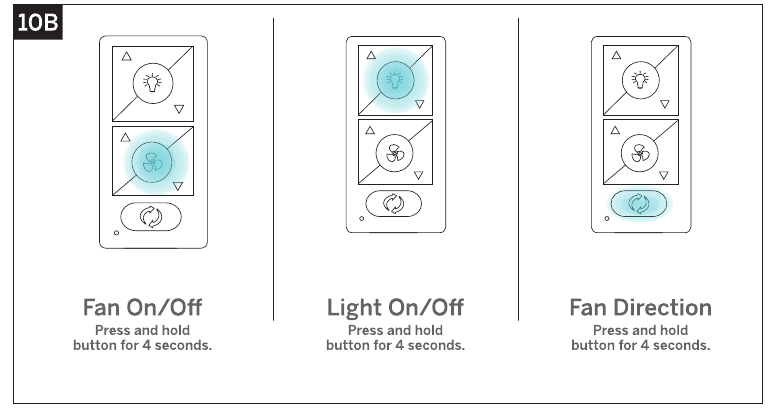

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar Afb. 10B.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lichten worden uitgeschakeld. Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Dit brengt alle ventilatoren die door de afstandsbediening worden bediend, in sync.

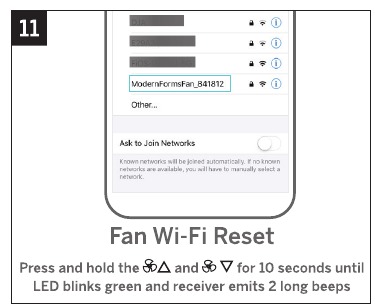

Resetten

Als u wordt geadviseerd door de ventilatorondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (Afb. 11A) of (Afb. 11B).
OPMERKING: Als u uw wifi-instellingen wijzigt (SSID of beveiligingswachtwoord), heeft u een wifi-reset nodig. Raadpleeg Afb. 11 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid waarop deze was ingesteld voordat u de briesmodus inschakelde.

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, downloadt u deze gratis in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, hebt u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U ontvangt een prompt om uw ventilator een naam te geven en eventueel een foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met smart home-systemen die u al in huis hebt, zoals Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van slimme apparaten

Accessoires

	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Afzonderlijk verkrijgbaar F-WCBT-WT wit
	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT wit
	Set voor schuin plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch XF-SCK
	Koppelstuk Verbindt twee verlengstukken XF-I
	Verlengstuk XF-12 - 12" verlengstuk | XF-18 - 18" verlengstuk XF-24 - 24" verlengstuk | XF-36 - 36" verlengstuk XF-48 - 48" verlengstuk | XF-60 - 60" verlengstuk XF-72 - 72" verlengstuk

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de stroomleiding naar de ventilator en de draadverbindingen van de schakelaar in de schakelkasten.

Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en indien van toepassing de bladarmen) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos goed vastzit.
6. Uw draadconnectoren kunnen tegen de kap van de ventilator rammelen.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw kogelophanging vastzit in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig verdeeld zijn of zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk om een langer verlengstuk te gebruiken dan het meegeleverde verlengstuk.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt ingeschakeld in de koppelingsmodus gedurende 3 minuten.
4. Houd de knoppen en op de afstandsbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft branden en er drie (2) pieptonen hoorbaar zijn, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

1. Als uw ventilator eerder is gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator biedt geen ondersteuning voor 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen niet werken, start u uw ventilator en router opnieuw op en probeert u het opnieuw.

Wat is opnieuw opstarten en hoe start ik mijn ventilator opnieuw op?
Opnieuw opstarten is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar van stroom wordt voorzien, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBTWT), trekt u de Air-Gap Switch (luchtbrugschakelaar) op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is Breeze Mode?

Breeze Mode (briesmodus) bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces waarbij u uw Modern Forms-afstandsbediening of wandbediening met uw ventilator verbindt. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over het koppelen en ontkoppelen in de instructies.

Wat is een fabrieksreset?

Factory Reset (fabrieksreset) is het herstellen van de originele instellingen van de ventilator. Dit kan worden bereikt via de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie pieptonen hoort, of door de ventilator-schakelaar, lichtschakelaar en seizoenschakelaar op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: Het kan nodig zijn om uw afstandsbediening of wandbediening na een fabrieksreset opnieuw met de ventilator te koppelen. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg het gedeelte met veelgestelde vragen van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze speciale Fan Support-specialisten.
Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsvoorschriften

Voor informatie over bediening, onderhoud en probleemoplossing, gaat u naar http modernforms.com
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m (7 ft.) van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m (1,5 ft.) van de rand van de ventilatorbladen tot de omringende muren. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Wees voorzichtig bij het werken aan of schoonmaken van de ventilator om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen.
Gebruik geen water of chemicaliën bij het reinigen van de ventilator of ventilatorbladen om elektrische schokken of schade aan de motor of afwerking te voorkomen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan één kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet zijn aangewezen voor gebruik met dit product door Modern Forms kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de Modern Forms-app.

Gebruik geen elektrisch gereedschap om uw ventilator in elkaar te zetten of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluidsoverlast of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan geluidsoverlast en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere voorwerpen te verminderen, moeten de contactdoos en de ondersteunende structuur stevig zijn gemonteerd en in staat zijn om betrouwbaar een minimum van 15,9 kg (35 Ibs) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Als er ongebruikelijke oscillerende bewegingen worden waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.
Het ophangsysteem van de plafondventilator moet minstens om de twee jaar worden onderzocht. De vervanging van onderdelen van het veiligheidsophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

Een contactdoos voor een natte plafondventilator moet verzonken zijn en aan de "15 cm"-kant van een houten balk van 10 x 15 cm worden gemonteerd. Zorg ervoor dat de kant van de houten balk 2,5 cm breder is dan de kap. De contactdoos moet zo worden afgedicht dat er geen water in de contactdoos komt.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of letsel aan personen te verminderen, mag u geen vervangende onderdelen gebruiken die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met een 3D-printer).

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn servicevertegenwoordiger of gekwalificeerde personen.

De bevestigingsmiddelen voor bevestiging aan het plafond moeten worden bevestigd met een voldoende sterkte om 4 keer het gewicht van de plafondventilator te weerstaan.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.

Er moeten middelen voor ontkoppeling worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator in elkaar zet. Als u van mening bent dat u niet voldoende kennis of ervaring heeft met bedrading, laat uw ventilator dan installeren door een erkende elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies voor de installatie
NIET RETOURNEREN NAAR DE WINKEL

Voor alle vragen over uw plafondventilator dient u alle bijgevoegde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u bellen met onze getrainde technische medewerkers op:
Fan Support
Houd de volgende informatie bij de hand wanneer u belt voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en plaats van aankoop

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Zephyr 5 FR-W2401-62L Handleiding

Beschikbare talen
