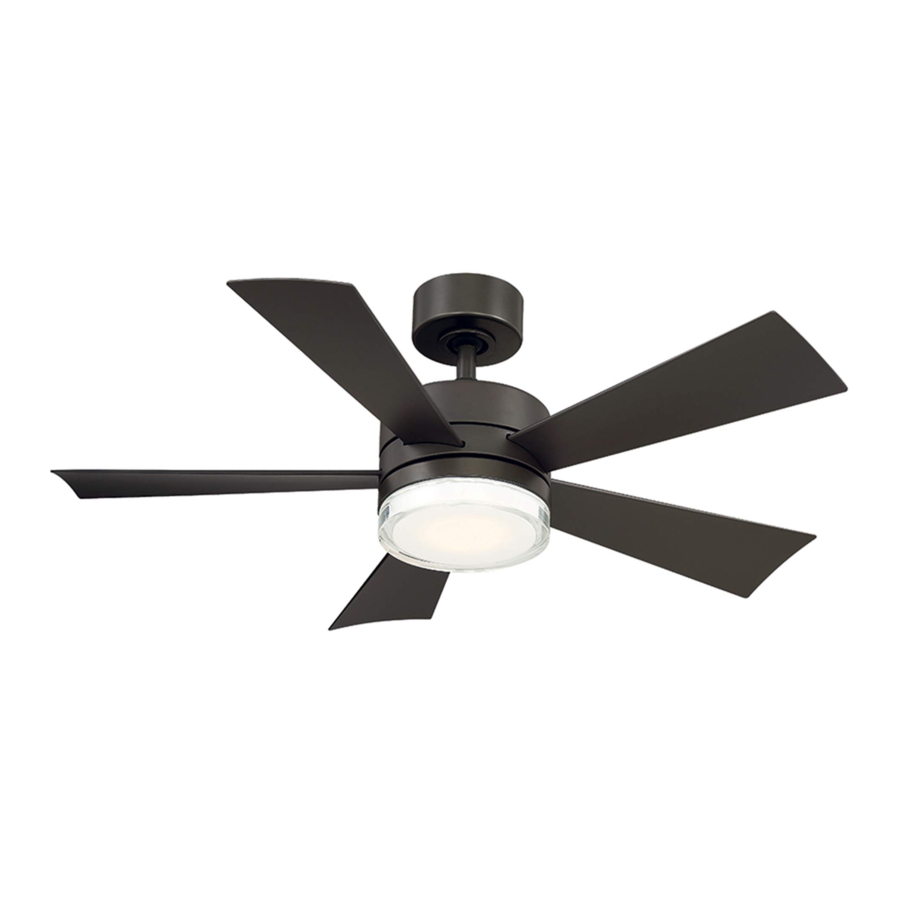

Modern Forms Wynd; FR-W1801 Handleiding

Word slim...

Integreert naadloos met:
apparaten die u al bezit

Premium slimme functies:
vullen materialen van hoge kwaliteit aan

	Wi-Fi en Bluetooth ingeschakeld voor flexibele bediening
DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan AC-ventilatoren

Accessoires:
personaliseer uw ervaring

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit

Benodigde hulpmiddelen

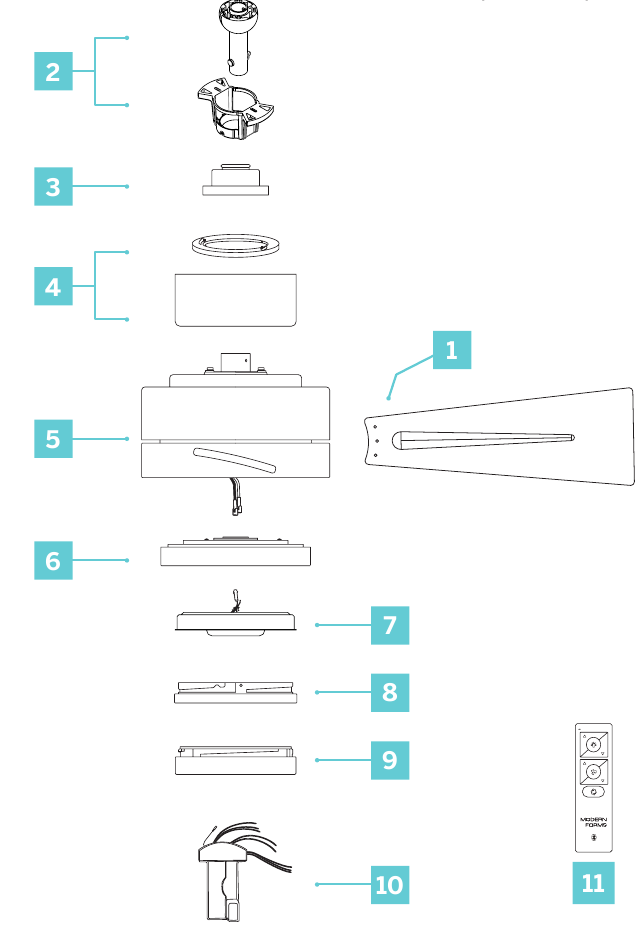

Inhoud van de verpakking

Hanggewicht: 20 lbs


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

1. Set van 5 ventilatorbladen (42" / 52" / 60") RPL-F1801-**-BD-**
2. Montagebeugel Downrod-samenstelling RPL-HGR-ASM-**
3. Koppelingsdeksel RPL-COU-CVR-**
4. Baldakijn en baldakijnring RPL-CAN-CYL-**
5. Motorhuis
6. Adapterplaat

7. Luminaire-module F4IN-120V-R1-30
8. Luminaire-deksel RPL-F1801-COVER-**
9. Acrylkap RPL-F1801-GLA
10. Ontvanger met hardware (***) F-R3-1801-0**
11. Afstandsbediening met wandhouder F-RCBT-WT

** geeft de afwerkingscode van de ventilator aan

Hardwaretas
RPL-F1801-**-PARTS

1. Contactdoos
   Machineschroeven (2)

   Veerringen (2)

   Ø10xØ4mm platte ringen (2)

2. Ventilatorbladen
   Schroef met vezelringen (16)

3. Elektrische aansluitingen
   Draadmoeren (8)

4. Veiligheidskabel
   Houtschroef (1)

   Veerring (1)

   Ø14xØ6mm platte ring (1)


Verzeker u ervan dat alle onderdelen zijn verwijderd voordat u verpakkingsmaterialen weggooit.
Plaats de onderdelen uit de hardwaretas in een kleine container om te voorkomen dat ze verloren gaan.

Montageopties

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld op de stroomonderbreker voordat u begint.
Als er geen bestaande UL/cUL-vermelde contactdoos is, raadpleeg dan de volgende instructies. Bevestig de contactdoos rechtstreeks aan de bouwconstructie. Gebruik geschikte bevestigingsmiddelen en bouwmaterialen. De contactdoos en de steunconstructie moeten het bewegende gewicht van de ventilator volledig kunnen dragen (minstens 35 lbs/15,9 kg). Gebruik geen plastic contactdozen. Gebruik alleen UL/cUL-vermelde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT".
Bevestig de contactdoos rechtstreeks aan de bouwconstructie.

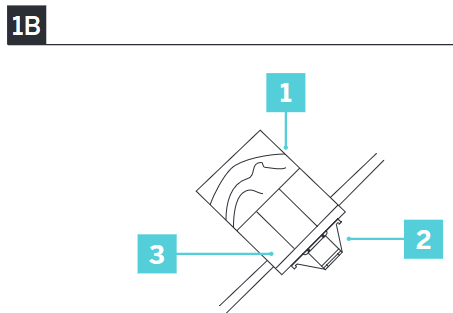

Afbeeldingen 1-1C zijn voorbeelden van verschillende manieren om de contactdoos te monteren.
LET OP: Om uw ventilator op te hangen waar er een bestaande armatuur is, maar geen plafondbalk, heeft u mogelijk een installatiehanger nodig.
LET OP: Downrod-ventilatoren kunnen tot een maximaal aanbevolen lengte van 72" worden opgehangen met behulp van extra downrods (apart verkrijgbaar) en de meegeleverde 80" voedingsdraad.
LET OP: De set voor hellende plafonds (apart verkrijgbaar) is vereist voor toepassingen met hellende plafonds en is geschikt voor hellingen tot 45° (afb. 1B).
LET OP: U hebt mogelijk een langere downrod nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond (afb. 1B).

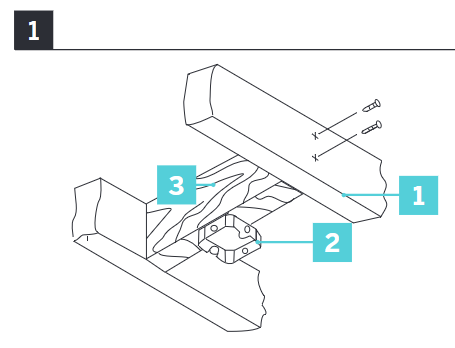

1. Steunbeugel
2. Contactdoos
3. Balk

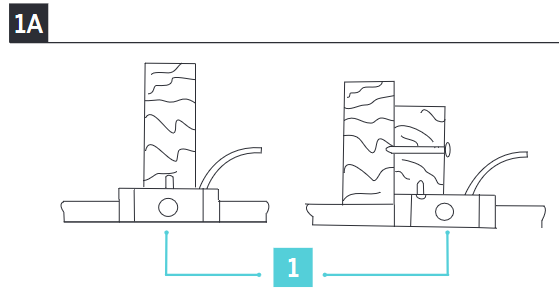

1. Contactdoos

Steun plafond max. hoek van 30°

1. Steunbeugel
2. Montagebeugel
3. Inbouwcontactdoos

1. Contactdoos

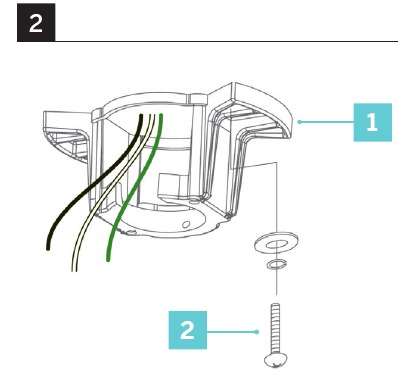

De montagebeugel installeren

Vergeet niet om de stroom uit te schakelen bij de stroomonderbreker.

1. Montagebeugel
2. Schroef
   (A) GEBRUIKTE HARDWARE: Contactdoosschroeven en ringen (2)

1. Verwijder 1 stelschroef van de montagebeugel en leg deze opzij voor gebruik bij het voltooien van de installatie.
2. Haal de voedingsdraden door de montagebeugel en bevestig deze aan de contactdoos. Controleer de kleuren en aanduidingen van de voedingsdraad (afb. 2A).

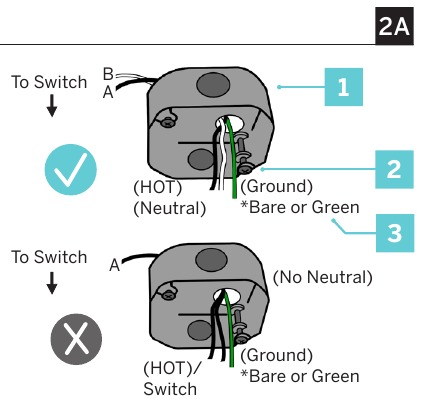

   1. cUL-vermelde elektriciteitskast
   2. Montageschroeven (contactdoosschroeven niet inbegrepen)
   3. 120V-draden
3. Bevestig de montagebeugel aan de contactdoos in het plafond met de schroeven en ringen die in de hardwaretas zijn meegeleverd. Gebruik A-hardware.

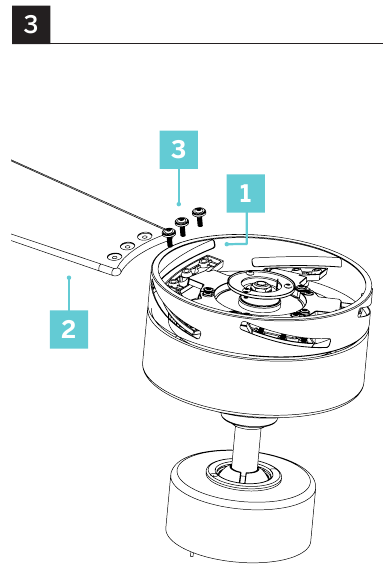

Het ventilatorblad bevestigen

1. Sleuf
2. Blad
   (RPL-F1801-**-BD-**)
3. Schroeven met borgringen
   (B) GEBRUIKTE HARDWARE: Schroef met vezelringen (16)

1. Plaats het blad op de motor en bevestig het met de bladbevestiging, schroeven en ringen.
2. Steek de bladen in de sleuven en lijn ze uit met de gaten in de motor.
3. Bevestig de bladen met bladbevestigingsschroeven en -ringen.
   Gebruik B-hardware.

De ventilator monteren

Het niet correct installeren van de splitpen en/of het niet aandraaien van de stelschroeven kan ertoe leiden dat de ventilator losraakt en mogelijk valt.
LET OP: Schroeven voor de adapterplaat (onderdeelafbeelding 6) zijn vooraf geïnstalleerd op de ventilatormotorsamenstelling op de kleine ring in het midden van de bladen. Verwijder de blauwe verpakkingsring, indien aanwezig.

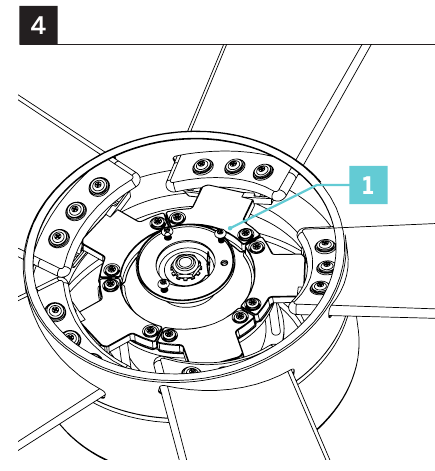

1. Verwijder één schroef van de montage ring op de motor en draai de andere 2 los (afb. 4).

   1. 3 schroeven voor adapterplaat

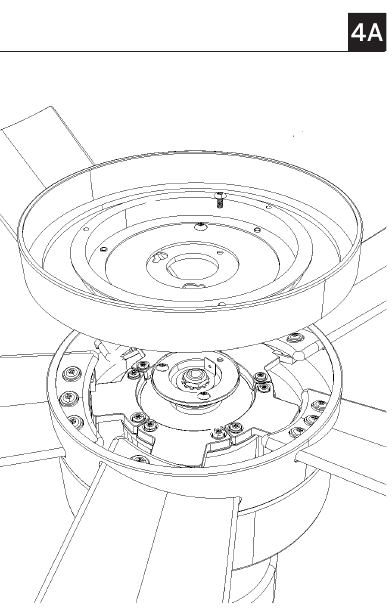

2. Plaats de adapterplaat (onderdeelafbeelding 6) op de middelste ring en draai om de sleutelgatuitsparingen op de eerder losgedraaide schroeven te vergrendelen (afb. 4A).

3. Plaats de 3e schroef terug en draai alle 3 vast totdat ze handvast zitten.
   LET OP: Schroeven voor de luminaire-moduleplaat (onderdeelafbeelding 7) zijn vooraf geïnstalleerd op de adapterplaat (onderdeelafbeelding 6) op de middelste ring.
   De luminaire-module zelf is vooraf geïnstalleerd op de montageplaat. Sluit de LED-draden aan op de ventilator. Sluit de blauwe draad van de LED aan op de blauwe draad van de ventilator. Herhaal hetzelfde proces voor de witte draad.

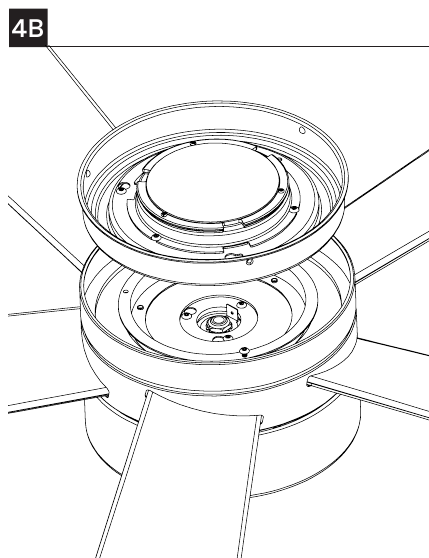

4. Verwijder één schroef van de adapterplaat en draai de andere 2 los.
5. Plaats de luminaire-moduleplaat op de adapterplaat en draai om de sleutelgatuitsparingen op de eerder losgedraaide schroeven te vergrendelen (afb. 4B).

6. Plaats de 3e schroef terug en draai alle 3 vast.
7. Installeer de glaskap zonder te strak aan te draaien of installeer de metalen lichtkap (afb. 4C).
   LET OP: Voeg een metalen lichtkap toe als u geen verlichtingsfunctie nodig hebt of een andere esthetiek verkiest.
   LET OP: Sluit de LED-connector draden niet aan als u de metalen lichtkap gebruikt.
   LET OP: Draai de schroeven niet te vast, anders kunt u de schroeven strippen of de beplating beschadigen.

   1. Luminaire
   2. Metalen lichtkap

De ventilator ophangen

Als de splitpen niet correct wordt geïnstalleerd en/of de stelschroeven niet worden aangedraaid, kan dit ertoe leiden dat de ventilator losraakt en mogelijk valt.
OPMERKING: Zorg ervoor dat alle schroeven zijn aangedraaid en dat de draden niet gedraaid zijn.

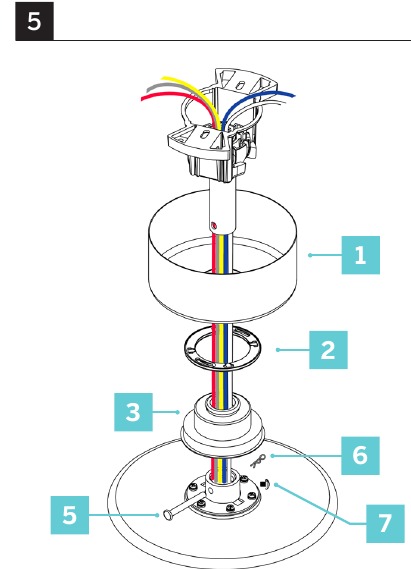

1. Verwijder de schroef uit de kogel van de ophanging. Verwijder de kogel van de ophanging en de kruispen (afb. 5).

   1. Kap
   2. Kapring
   3. Koppelingsafdekking
   5. Gaffelpen
   6. Splitpen
   7. Schroeven motorbehuizing
2. Maak de 2 schroeven, de gaffelpen en de splitpen los (afb. 5).

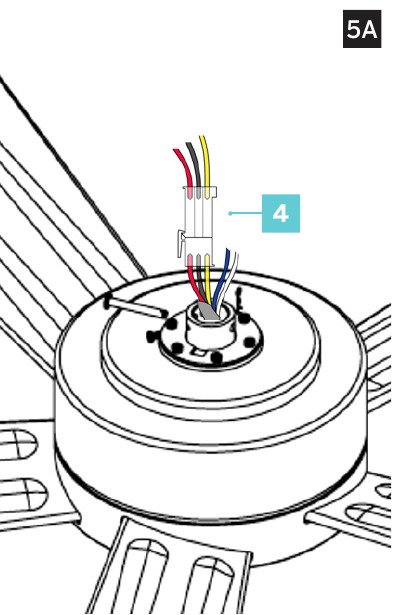

   OPMERKING: Controleer of alle verbindingspunten op de molex-connector goed vast zitten. Als er draden los zitten, kan dit ervoor zorgen dat de ventilator niet werkt. Afb. 4 schroef de pendelstang in de motorbehuizing totdat u de gaffel- en splitpennen weer kunt aanbrengen. Draai de 2 schroeven vast.
3. Schuif de koppelingsafdekking, de kap-schroefafdekking (geverfde zijde naar beneden) en de kap (open zijde naar boven) op de pendelstang. De koppelingsafdekking gaat helemaal naar de onderkant. Installeer de kogel van de ophanging opnieuw op de pendelstang (afb. 5A).

   4. Molex-connector

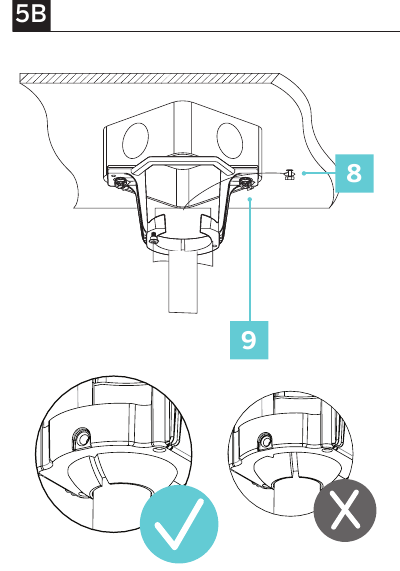

4. Plaats alles in de montagebeugel. Draai totdat de kogel valt en in de schroef van de ophangbeugel vergrendelt (afb. 5B).

   8. Houtschroef
   9. Veiligheidskabel
5. Bevestig de veiligheidskabel in de structuurbalken met behulp van de meegeleverde houtschroef, sluitringen en veerringen. Gebruik D-hardware.
   OPMERKING: Een veiligheidskabel is vereist voor alle plafondventilatorinstallaties in Canada. Een veiligheidskabel is vereist voor ventilator- en lichtinstallaties (combinatie) van meer dan 16 kg in zowel vlakke als pendelstangmodellen in de Verenigde Staten.

De elektrische aansluitingen maken

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aardingsdraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vast zitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de kroonsteentjes, behalve bij de aardingsdraad.

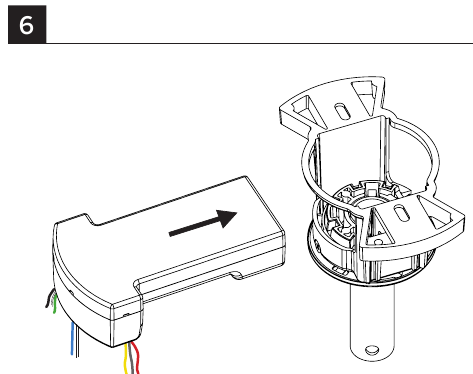

Noteer de Mac ID voordat u de ontvanger in de montagebeugel steekt met de platte kant van de ontvanger naar het plafond gericht (afb. 6).

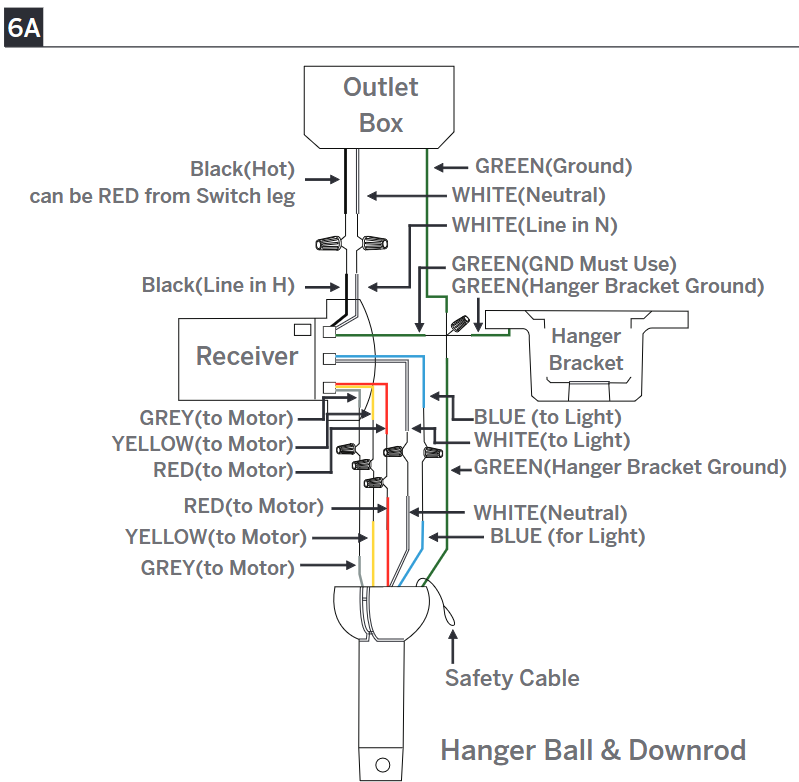

Motor naar ontvanger en ontvanger naar huisvoedingsdraden (afb. 6A).

1. Montagebeugel
2. Ontvanger

1. Sluit de aardingsdraad van de kogel-/pendelstangmontage, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de contactdoos.

   Als de aardingsdraden niet worden aangesloten, kan dit leiden tot een slechte ventilatorbediening.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (neutrale) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

Volg de bovenstaande stappen om de ventilator aan te sluiten op uw huisbedrading. Gebruik de plastic kroonsteentjes bij uw ventilator.
Bevestig de plastic kroonsteentjes met isolatietape. Zorg ervoor dat er geen losse strengen of verbindingen zijn.
Als u dit niet doet, kan dit leiden tot schade aan de elektronica.

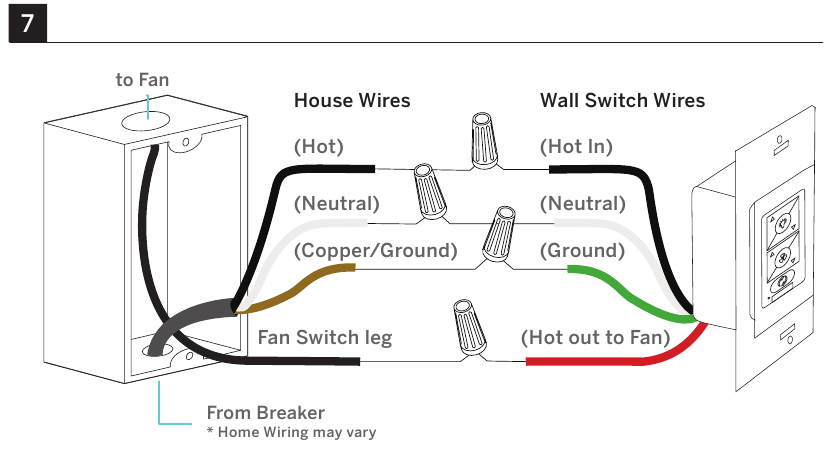

De optionele wandbediening installeren

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugloopt naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator (afb. 7).

2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker (afb. 7).
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt (afb. 7).
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos (afb. 7).
5. Stop de draadverbindingen voorzichtig in de contactdoos. Bevestig de wandbediening met de twee (2) meegeleverde schroeven voor de wandbediening (afb. 7A).

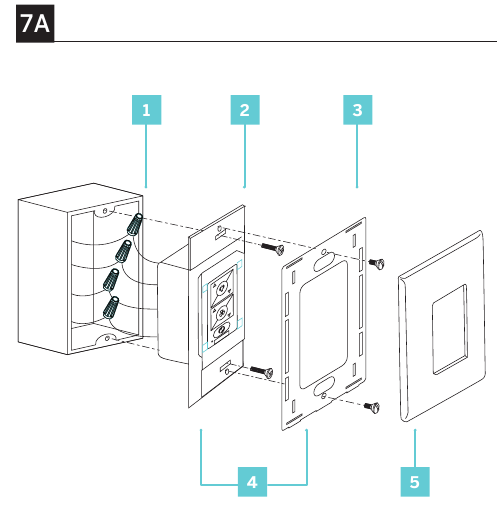

   1. Wandcontactdoos
   2. Wandbediening
   3. Wandmontageplaat
   4. Schroeven montageplaat
   5. Wandplaat
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat (afb. 7A).
7. Bevestig de wandplaat aan de wandmontageplaat (afb. 7A).

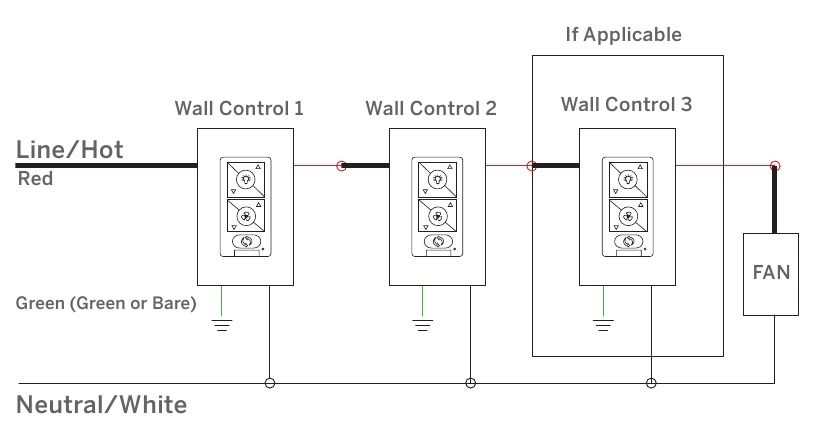

Bedrading met meerdere locaties
Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructie.

De installatie voltooien

1. Zet de draadconnectoren vast met de meegeleverde kabelbinders.
2. Installeer de kap op de montagebeugel met de schroef die is verwijderd in het gedeelte "De montagebeugel installeren".
3. Installeer de kap-schroefring zoals afgebeeld (afb. 8).

   1. Contactdoos
   2. Ophangbeugel
   3. Schroeven
   4. Kap
   5. Kap-schroefafdekking

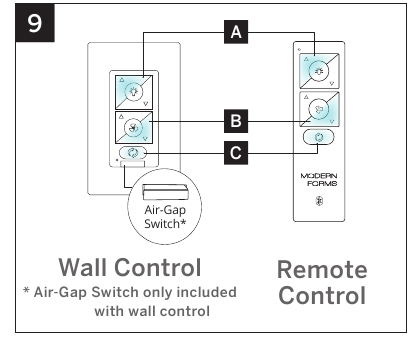

De ventilator bedienen

Uw ventilator is aan u geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld.

1. Licht aan/uit, helderder/dimmer
2. Ventilator aan/uit, snelheid hoger/lager

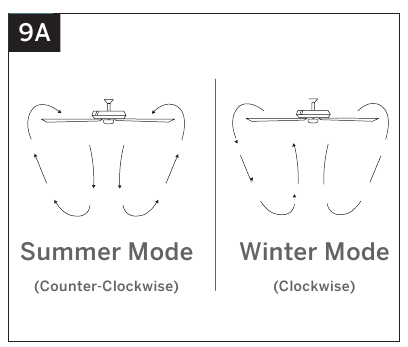

3. Seizoen (zomer/winter)


Air-Gap Switch: Trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen meegeleverd met wandbediening).
OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

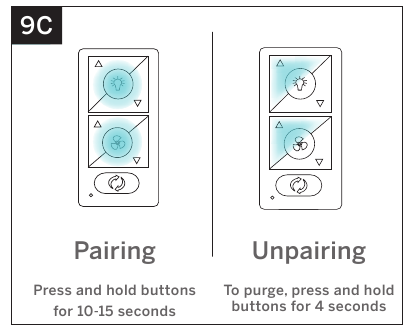

Eén of meerdere ventilatoren bedienen met afstandsbediening of wandbediening
De Bluetooth-afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren binnen gezichtsafstand bedienen.
Zie (afb. 9C) voor koppeling.
OPMERKING: De koppeling moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

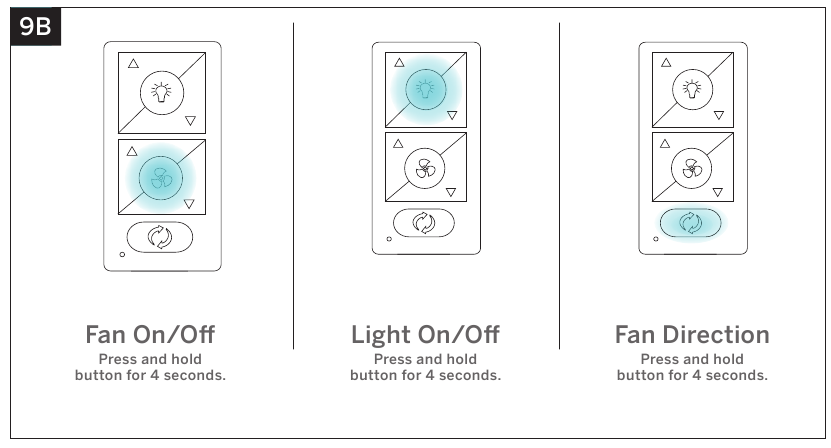

Bediening synchroniseren over meerdere ventilatoren
Als u meerdere ventilatoren met één controller bedient, kunnen ventilatoren/lampen worden gesynchroniseerd door te verwijzen naar afb. 9B.

Ventilator aan/uit: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Licht aan/uit: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert
groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.
Ventilatorrichting: Houd de -knop 4 seconden ingedrukt. De led op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden ingesteld op de zomermodus (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, gesynchroniseerd.

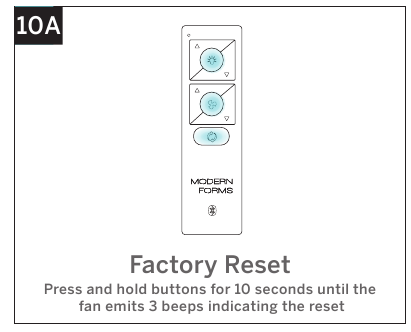

Resetten

Als u door de ventilatorondersteuning wordt geadviseerd, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door te verwijzen naar (afb. 10A) of (afb. 10B).
OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoordzin) wijzigt, heeft u een Wi-Fi-reset nodig. Raadpleeg afb. 9 en gebruik vervolgens de Modern Forms-app om uw ventilator met het nieuwe netwerk te verbinden.

Briesmodus

De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.
OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting.

1. Om de briesmodus te starten, drukt u 4 seconden op en . De led knippert groen en de ventilator piept.
2. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid waarop deze was ingesteld voordat u de briesmodus activeerde.

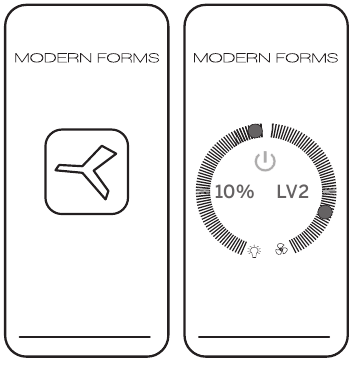

Toepassing

Naast de meegeleverde afstandsbediening kunt u uw ventilator bedienen met een wandbediening (apart verkrijgbaar) of via de Modern Forms-app. Om de Modern Forms-app te gebruiken, kunt u deze gratis downloaden in de App Store of Google Play.

1. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
2. Om een wifi-verbinding in te stellen, heeft u de SSID en het wifi-wachtwoord nodig van het netwerk waarmee u verbinding wilt maken.
3. U krijgt een melding om uw ventilator een naam te geven en desgewenst een foto ervan te uploaden.
4. Met de Modern Forms-app kunt u normale ventilatorfuncties uitvoeren, maar ook schema's maken, slaaptimers instellen, andere gebruikers uitnodigen, groepen maken en slimme functies gebruiken, zoals Adaptive Learning. Integreer met slimme thuis-systemen die u al bezit, waaronder Amazon Alexa, Google Assistant, Samsung SmartThings, Control 4 en meer.

Voor gedetailleerde instructies en integratie van slimme apparaten voor thuisgebruik

Accessoires

	Bluetooth-afstandsbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden F-RCBT-WT Wit
	Bluetooth-wandbediening Dimt het licht tot 1% | AAN/UIT 6 ventilatorsnelheden | Apart verkrijgbaar F-WCBT-WT Wit
	Set voor hellend plafond Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 helling XF-SCK
	Koppeling Verbindt twee verlengstangen XF-I
	Verlengstang XF-12 - 12" verlengstang | XF-18 - 18" verlengstang XF-24 - 24" verlengstang | XF-36 - 36" verlengstang XF-48 - 48" verlengstang | XF-60 - 60" verlengstang XF-72 - 72" verlengstang

Probleemoplossing

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de aansluitingen van de stroomdraad op de ventilator en de aansluitingen van de schakeldraad in de schakelkasten.

Zorg ervoor dat de stroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Houd rekening met een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en indien van toepassing de bladarmen) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos goed vastzit.
6. Uw draadconnectoren kunnen rammelen tegen de luifel van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in de verlengstang vast.
2. Zorg ervoor dat uw kogelophanging op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen goed zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld of zorg ervoor dat u een goedgekeurde cUL/UL-goedgekeurde contactdoos gebruikt en dat deze correct is geïnstalleerd.

Mijn ventilator produceert niet genoeg luchtbeweging

Overweeg indien mogelijk om een langere verlengstang te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator uit en weer aan te zetten.
Om dit te doen:

1. Schakel de stroom naar de ventilator uit via de standaard aan/uit-wandschakelaar, of de stroomonderbreker als de standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt 3 minuten lang ingeschakeld in de koppelingsmodus.
4. Houd de en knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de led-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Ik zie de wifi van mijn ventilator (ModernFormFan_XXXXXX) niet in de lijst met beschikbare wifi-netwerken op mijn telefoon.

1. Als uw ventilator eerder was gekoppeld, is de wifi-radio uitgeschakeld.
2. Om wifi in te schakelen, houdt u de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op uw afstandsbediening of wandbediening 6 seconden ingedrukt.
3. De ventilator piept en u ziet het wifi-netwerk beschikbaar voor verbinding.

Mijn wifi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkverbinding.

Mijn ventilator kon geen verbinding maken met het wifi-netwerk

1. Zorg ervoor dat u het juiste wifi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
2. Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakelt u uw ventilator en router uit en weer in en probeert u het opnieuw.

Wat is power cycling en hoe schakel ik mijn ventilator uit en weer in?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar van stroom wordt voorzien, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer in te schakelen. Als uw ventilator is aangesloten via een Modern Forms-wandbediening (P/N: F-WCBT-WT), trekt u de Air-Gap Switch op uw wandbediening uit, wacht u 10 seconden en plaatst u deze terug.

Wat is Adaptive Learning?

Adaptive Learning is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is Breeze Mode?

Breeze Mode bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw Modern Forms-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld aan uw meegeleverde afstandsbediening geleverd. Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilator aan/uit-knop, de licht aan/uit-knop en de seizoensknop op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: U moet uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw wifi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de Modern Forms Smart Fans-app.
Raadpleeg de FAQ-sectie van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

Veiligheidsregels

Voor informatie over bediening, onderhoud en probleemoplossing gaat u naar http://modernforms.com/fan-support/
Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/NFPA 70" en de lokale elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkend elektricien.
De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimale afstand van 0,5 m van de rand van de ventilatorbladen tot de omliggende wanden. Plaats nooit voorwerpen in het pad van de ventilatorbladen. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken rond of het reinigen van de ventilator.
Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht bevochtigde doek is geschikt voor de meeste reinigingswerkzaamheden.
Na het maken van elektrische aansluitingen moeten gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider van de apparatuur aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.
Alle stelschroeven moeten voor de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door Modern Forms zijn aangewezen voor gebruik met dit product. Het vervangen van onderdelen of accessoires die niet door Modern Forms zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een geautoriseerde dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de Modern Forms-app of Wi-Fi Touch Panel Wall Control (niet inbegrepen).

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluidsoverlast of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet als de ventilatorbladen niet op hun plaats zitten. Er kunnen geluidsoverlast en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de contactdoos en de ondersteuningsstructuur stevig worden gemonteerd en in staat zijn om betrouwbaar een minimum van 35 lbs (15,9 kg) te dragen. Gebruik alleen UL/cUL-goedgekeurde contactdozen die zijn gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "Elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkend elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Lees en bewaar deze instructies voor de installatie
NIET RETOURNEREN NAAR DE WINKEL

Algemene vragen

Voor alle vragen over uw plafondventilator dient u alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie te lezen voordat u met de installatie begint.
Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers op:
1-866-810-6615 optie 1 MA-VR 8.00-20.00 uur EST
E-mail: customerservice@modernforms.com
Of live chat op modernforms.com

Ventilatorondersteuning
Houd de volgende informatie bij de hand voor een snelle service:

1. Modelnaam en -nummer
2. Onderdeelnummer en onderdeelbeschrijving
3. Aankoopdatum en aankooplocatie

1-866-810-6615 optie 2
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@modernforms.com

Referenties

• App Store - Apple
• Google Play
• Home Page | Modern Forms

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Modern Forms Wynd; FR-W1801 Handleiding

Beschikbare talen
