Recirculatie warmtapwater
Een eventuele tapwater recirculatie pomp (VVC) kan door
de warmtepomp worden aangestuurd
De recirculatie leiding dient beslist op de daarvoor be-
stemde aansluiting te geschieden. Hierdoor wordt de ge-
laagdheid van de boiler niet te veel te verstoord zodat de
warmtepomp goed kan functioneren. Bij toepassing van
meerdere boilers in serie dient de recirculatie leiding op de
warmste (laatste) boiler aangesloten te worden.
Verkort overzicht – menu-instellingen
circulatiepomp warmtapwater
Menu 6.1.4 Tijd TW pomp
Hier selecteert u tussen welke tijden van de dag de
warmtapwatercirculatiepomp moet draaien volgens de
periodetijd (menu 6.1.5) en de bedrijfstijd (menu 6.1.6).
Meny 6.1.5 Periodtid VVC-pump
Hier wordt de periodetijd voor de warmtapwatercircula-
tiepomp ingesteld. Instelbaar tussen 10 en 60 minuten.
De fabrieksinstelling is 15 minuten.
De warmtepomp in de afbeelding is uitgerust met accessoires.
Beschrijving van functies – Uitbreidingskaart 11

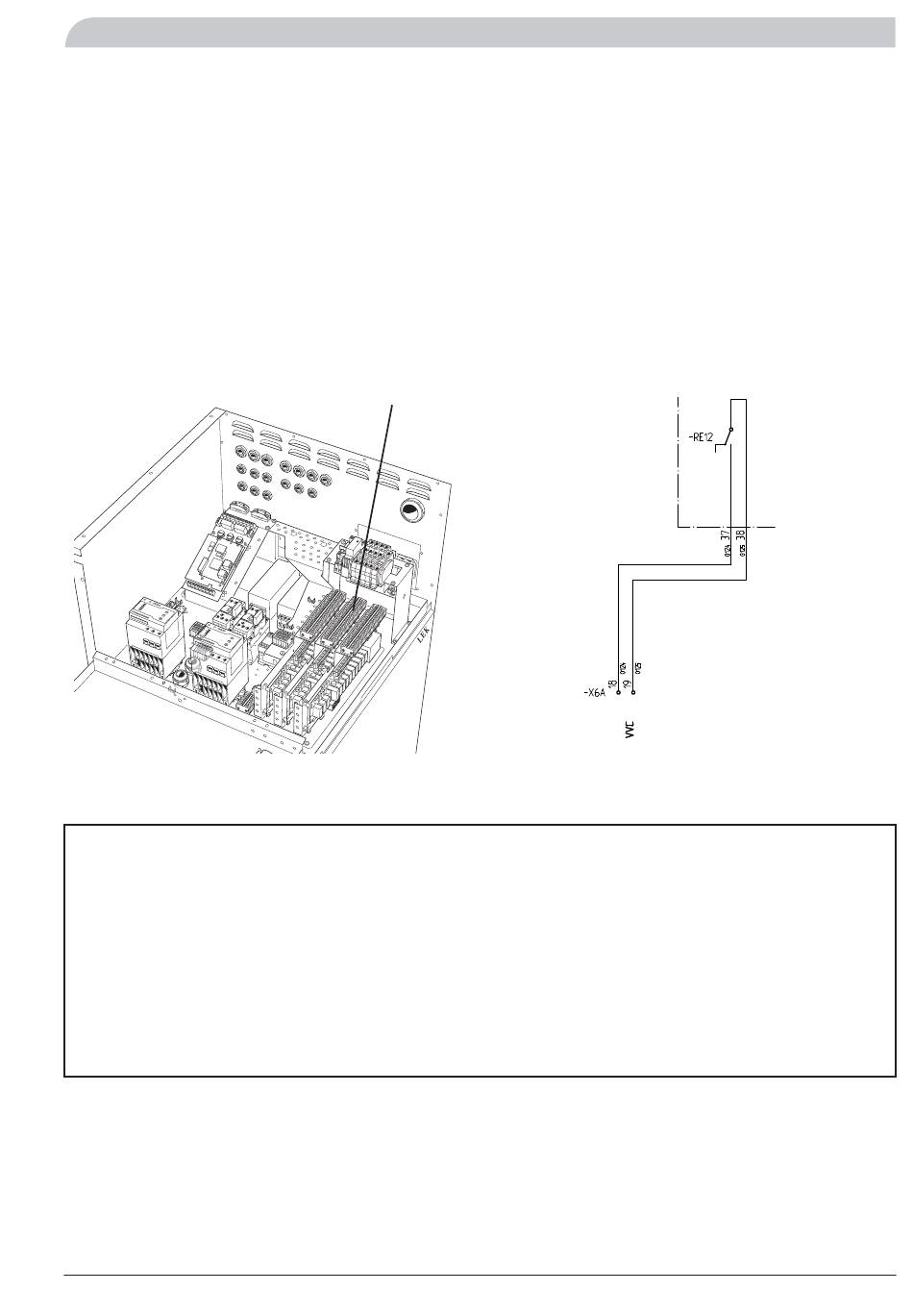

Aansluiting van de warmtapwatercirculatiepomp
Er is een potentiaalvrij relais voor de functie Hw-cp, dat
gebruikt kan worden voor de voeding (max. 16 A, 230 V).
Als het relais wordt gebruikt voor de regelspanning, kunt u
de voeding doorverbinden van X6A:20 naar X6A:19 en-
klem X6A:21 als Nul (N) tegebruiken. Op X6A:18 komt dan
de schakelspanning van de pomp. De maximale stroom-
sterkte mag dan 0,4 A zijn en de regelspanning 230 V. Als
u meer vermogen afneemt van X6A:20 kunt u de L1-fase
overbelasten en de zekering laten doorslaan.
De pomp HW-CP aansluiten op de klemmen X6A:19 en
X6A:18 (max. zekering 16 Amp, 230 V).
X6a
Menu 6.1.6 Bedrijfstijd TW pomp
Hier wordt de bedrijfstijd per periode voor de warmtap-
watercirculatiepomp geselecteerd. Instelbaar tussen 1 en
[U]
60 minuten. De fabrieksinstelling is 3 minuten.
[U]
Het schema met aansluitinstructies is te vinden op
www.nibe.eu
NIBE F1330
Installeren / aanpassen
+Uitbr.kaart 11
[U]
35
