Beschrijving van functies - Uitbreidingskaart 12
4-pijpsysteem met passieve koeling
Het koelsysteem wordt aangesloten op de bron/bodem-
collector van de warmtepomp, waarmee koeling wordt
geleverd via de circulatiepomp (CP-K) en de regelafsluiter
(SV-K).
Als koeling nodig is (geactiveerd vanuit de buitenvoeler en
een willekeurige ruimtevoeler) worden de drieweg wisse-
laafsluiter en de circulatiepomp geactiveerd. De driewegre-
gelafsluiter wordt vanuit de regeling aangestuurd op basis
van de buitenvoeler en de ingestelde aanvoertemperatuur
(KG) (om condensvorming te voorkomen instellen op 18C)
Met een RG10 ruimtecompensatievoeler kan op ruimte-
temperatuur geregeld worden.
Zie voor de aansluiting en de werking van ruimtevoelers
het hoofdstuk "Beschrijving van functies – Basisfuncties" >
"Ruimteregeling".
J5
X13
De warmtepomp in de afbeelding is uitgerust met accessoires.
42

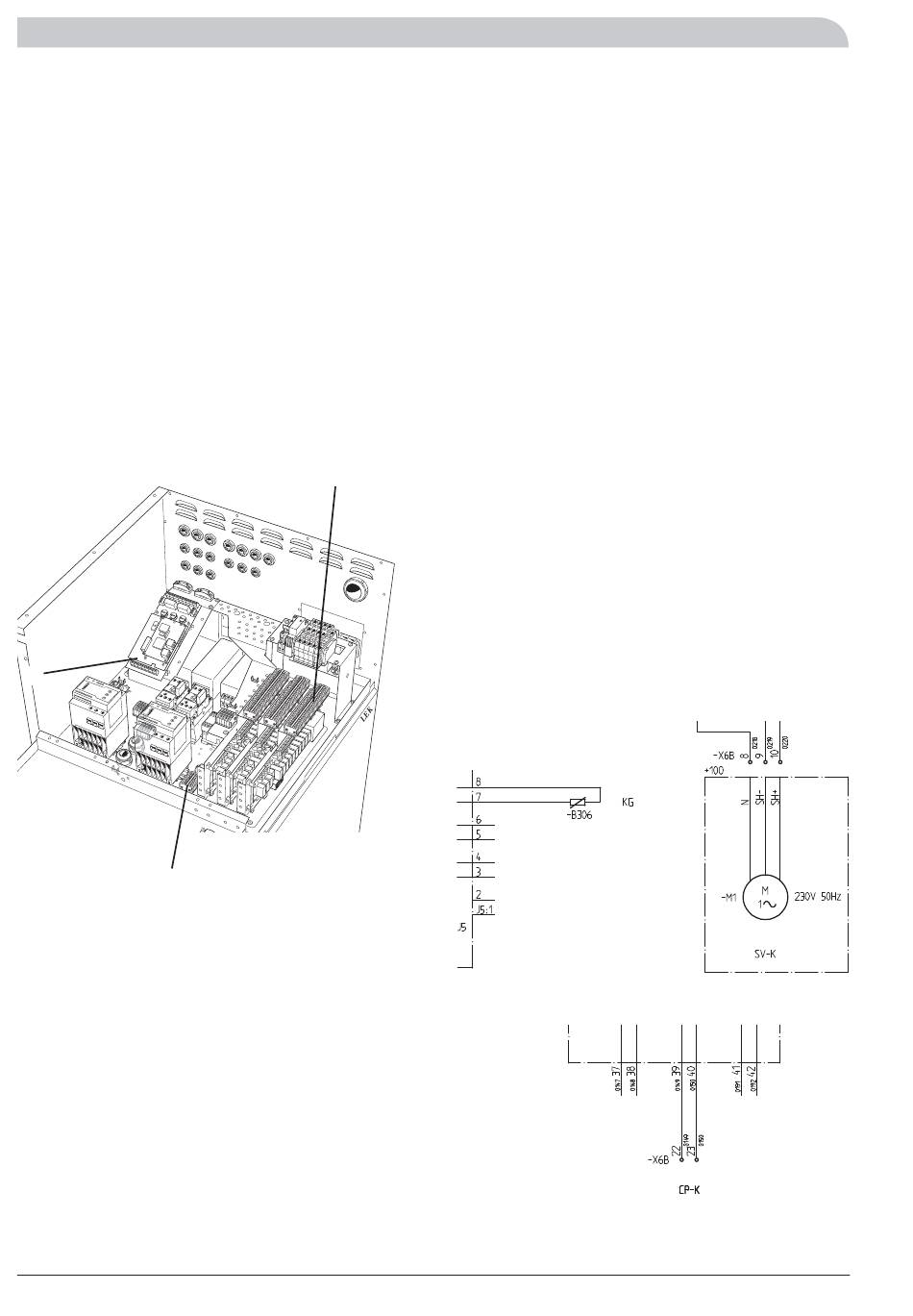

Aansluiting van 4-pijpsysteem met passieve koeling
De regelafsluiter (SV-K) wordt aangesloten op de klem-
menstroken X6B:9 (230 V verlagingssignaal), X6B:8 (N) en
X6B:10 (230 V verhogingssignaal).
Er is een potentiaalvrij relais voor de functie circulatiepomp
(CP-K), dat gebruikt kan worden voor de regelspanning of
de voeding (max. 6 A, 250V). Als het relais als regelspan-
ning wordt gebruikt, kunt u de voeding intern doorverbin-
den van -X13:2 naar X6B:22, -X13:3 als N gebruiken en
het signaal krijgen op X6B:23. De maximale stroomsterkte
mag 0,4 A zijn en de regelspanning is 230 V.
Er kan ook een externe voeding 230V voor het schakelen
van de circulatiepomp (CP-K) aangesloten worden op klem-
men X6B:22 (max. zekering 6Amp en 250V). Het 230V
geschakelde signaal naar de pomp komt op klem X6B:23.
Zie de aansluitinstructies voor de plaats van de koelings-
voeler (KG). Voor een optimale werking moeten de voelers
goed contact maken met het meetpunt. Als er geen dom-
pelbuis beschikbaar is, gebruikt u het bijgeleverde koperen
X6b
hulsjes..
De voeler wordt aangesloten op schroefaansluitingen J5:7
en J5:8 op de "meetkaart".
+Meetkaart
NIBE F1330
+Uitbr.kaart 12
