Beschrijving van functies – Externe regeling
Beschrijving van functies – Externe regeling

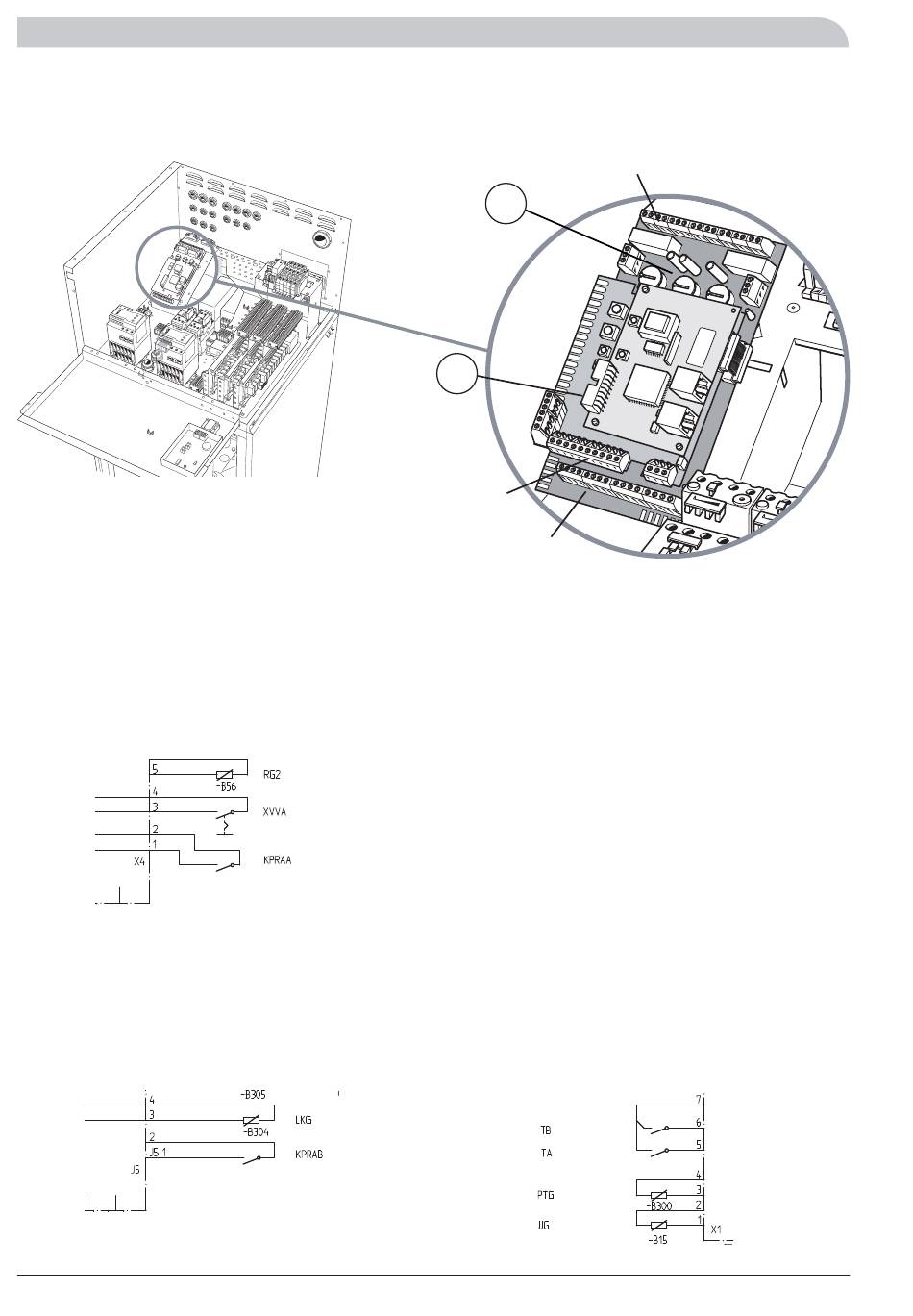

Elektrische aansluiting, externe regeling/blok-
kering van de bijverwarming en compressor
De F1330 kan in zekere mate worden geregeld met behulp
van signalen vanuit een extern systeem (bijv. DDC,GBS).
Alle regelsignalen moeten afkomstig zijn van potentiaal-
vrije relais.
Activering/blokkering compressor A (KPRAA)
Bij het sluiten van het contact (KPRAA) stopt de compres-
sor, ongeacht de bedrijfsstatus en het bedrijfstype.
Als het bedrijfstype in menu 0.2.x is ingesteld op Externe
regeling, zal compressor A starten bij een open ingang en
stoppen als de ingang wordt gesloten. Storings- en tijdsin-
stellingen in de F1330 hebben echter een hogere prioriteit
dan de externe regeling.
+EBV-kaart
Aansluiting vindt plaats op klemmenstroken X4:1 en X4:2
op de EBV-kaart (2).
Activering/blokkering compressor B (KPRAA)
Zelfde werking als hierboven, maar dan voor compressor-
module B.
Aansluiting vindt plaats op klemmenstroken J5:1 en J5:2
op de Meetkaart (22).
+EBV-kaart
De warmtepomp in de afbeelding is uitgerust met accessoires.
48
2
22
J5
X4
Externe Activering extra warmtapwater (XVVA)
Als de ingang (XVVA) gedurende minimaal één seconde
wordt gesloten, wordt Extra warmtapwater gedurende 12
uur geactiveerd. Zie Beschrijving van functies - Basisfuncties
> Extra warmtapwater voor meer informatie.
Aansluiting vindt plaats op klemmenstroken X4:3 en X4:4
op de EBV-kaart (2).
Tarief A (TA)
Ingang (TA) kan worden gebruikt om het type bijverwar-
ming (olie of elektriciteit) te selecteren als de bijverwar-
ming in menu 9.1.8 is ingesteld op " Elektri/Olie". Zie
Beschrijving van functies - Basisfuncties > Elektrische bij-
verwarming en Beschrijving van functies - Basisfuncties >
Olie-gasketel voor nadere details.
Aansluiting vindt plaats op klemmenstroken X1:5 en X1:7
op de EBV-kaart (2).
Tarief B (TB)
Als de ingang (TB) wordt gesloten, wordt alle elektrische
bijverwarming stopgezet. Zie Beschrijving van functies -
Basisfuncties > Elektrische bijverwarming voor nadere de-
tails. Aansluiting vindt plaats op klemmenstroken X1:6 en
X1:7 op de EBV-kaart (2). (2).
NIBE F1330
X1
+EBV-kaart
