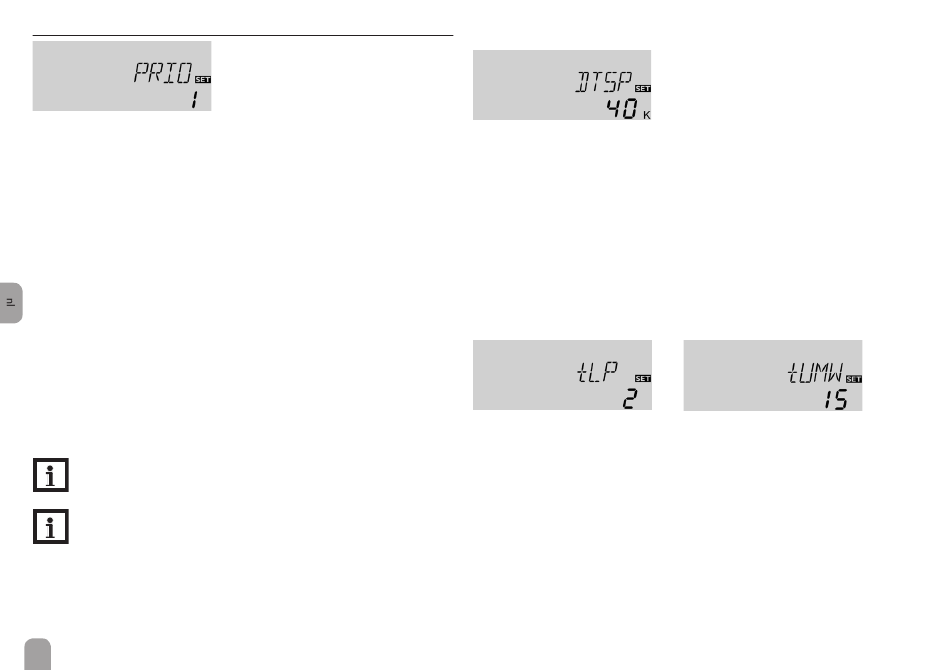

De voorrangslogica
pRIo
Voorrang
Instelbereik: SE 1, SE 2, Su 1, Su 2, 0, 1, 2
Fabrieksinstelling: ANL 4: 2; ANL 5, 6: 1
Als een 2-boiler-installatie is gekozen, bepaalt de voorrangslogica hoe de warmte
tussen de boilers wordt verdeeld. Verschillende soorten voorrangslogica kunnen
worden ingesteld:
• Spreidingslading (SE 1 en SE 2)
• Successieve lading (Su 1 en Su 2)
• Parallelle lading (0)
• Pendellading (1 en 2)
Als onder pRIo SE 1 of SE 2 (alleen ANL 6) wordt ingesteld, wordt de boiler
lager in rang evenwijdig aan de voorrangsboiler geladen als het temperatuurverschil
tussen collector en voorrangsboiler (boiler 1 bij SE 1, boiler 2 bij SE 2) de ingestelde
waarde DtSp overschrijdt en de boiler lager in rang niet de maximumtempera-
tuur heeft bereikt.
De parallellading wordt afgebroken, zodra het temperatuurverschil tussen collector
en voorrangsboiler met 2 K [4 °Ra] onder DtSp daalt of de boiler lager in rang
de maximumtemperatuur bereikt.
Als pRIo Su 1 of Su 2 wordt ingesteld, worden de boilers achtereenvolgend gela-
den. De boiler lager in rang wordt alleen geladen als de voorrangsboiler (boiler 1 bij
Su 1, boiler 2 bij Su 2) de maximumtemperatuur (S1MX of S2MX) heeft bereikt.
Aanwijzing:
De voorrangslogica kan alleen in 2-boiler-installaties worden toegepast
(ANL = 4, 5, 6).
Aanwijzing:
Als PRIO Su 1 of Su 2 wordt ingesteld, wordt de zonnelading van de boi-
ler lager in rang afgebroken, zodra de temperatuur in de voorrangsboiler
(boiler 1 bij Su 1, boiler 2 bij Su 2) onder de ingestelde maximumtempera-
tuur daalt. Als in dat geval het temperatuurverschil tussen voorrangsboiler
en collector niet groot genoeg is, wordt de zonnelading volledig gestopt.
46
temperatuurverschil spreidingslading
(alleen beschikbaar als PRIO SE 1 of SE 2 is ingesteld)
DtSp
Temperatuurverschil spreidingslading
Instelbereik: 20 ... 90 K [40 ... 160 °Ra]
Stapgrootte: 1 K [1 °Ra]
Fabrieksinstelling: 40 K [70 °Ra]
Als pRIo 0 wordt ingesteld en aan de inschakelvoorwaarden voor beide boilers
wordt voldaan, worden de boilers parallel (ANL 6), resp. trapsgewijs (Arr 4, 5), begin-
nend met de boiler met de laagste temperatuur, geladen. Bij de trapsgewijze lading
wordt de zonnelading met een stapgrootte van 5 K [10 °Ra] temperatuurverschil
tussen de boilers heen en weer geschakeld.
Als pRIo 1 / 2 wordt ingesteld, wordt de pendelladelogica met de betreffende boiler
als voorrangsboiler geactiveerd (zie onder).
pendelladelogica (alleen beschikbaar als PRIO SE 1, SE 2, 1 of 2 is ingesteld)
tLp
Laadpauze pendelladelogica
Instelbereik: 1 ... 30 min
Fabrieksinstelling: 2 min
De pendelladelogica wordt geactiveerd als pRIo SE 1, SE 2, 1 of 2 wordt ingesteld.
Als de voorrangsboiler niet kan worden geladen, wordt de boiler lager in rang
gecontroleerd. Als een lading van de boiler lager in rang mogelijk is, wordt deze
gedurende de circulatietijd (tUMW - fabrieksinstelling 15 min.) geladen. Na het
verstrijken van tUMW wordt de lading gestopt en houdt de regelaar de collector-
temperatuur voor de pendelpauzetijd tLp in de gaten. Als de collectortemperatuur
met 2 K [4° Ra] stijgt, begint een nieuwe pendelpauze om een verdere verwarming
van het collector mogelijk te maken. Als de collectortemperatuur niet voldoende
stijgt, wordt de boiler lager in rang opnieuw voor de duur van tUMW geladen.
tUMW:
Circulatietijd pendelladelogica
Instelbereik: 1 ... 30 min
Fabrieksinstelling: 15 min
