2.2
Elektrische aansluiting
Elektrische schok!
WAAR-
SCHUWING!
Bij geopende behuizing liggen spanningvoerende onderdelen
bloot!
Î Koppel telkens voordat u de behuizing opent, het
toestel op alle polen los van het net!
LEt op!
Elektrostatische ontlading!
Elektrostatische ontlading kan schade aan elektronische onder-
delen veroorzaken!
Î Zorg vóór aanraking van het binnenste van de
behuizing voor ontlading. Raak hiervoor een geaard
onderdeel (bv. waterkraan, verwarming, o.i.d.) aan.
Aanwijzing:
Het aansluiten van het apparaat op de voeding is altijd de laatste stap van
de werkzaamheden!
Aanwijzing:
Het apparaat moet te allen tijde van het stroomnet ontkoppeld kunnen
worden.
Î Plaats de stroomstekker op een wijze dat deze altijd toegankelijk is.
Î Installeer een schakelaar die te allen tijde toegankelijk is, als dit niet
mogelijk is.
Gebruik het toestel niet wanneer u zichtbare beschadigingen vaststelt!
De voedingsspanning moet 100 ... 240 V~ (50 ... 60 Hz) bedragen. Flexibele kabels
moeten met de meegeleverde trekontlastingen en de bijbehorende schroeven op
de behuizing worden gefixeerd.
De regelaar is voorzien van twee halfgeleiderrelais, waaraan de verbruikers, zoals
pompen, ventielen enz. kunnen worden aangesloten:
Relais 1
18 = geleider R1
17 = nulleider N
13 = aardingsklem ⌯
Aanwijzing:
Bij gebruik van niet-toerentalgeregelde verbruikers, bv. kleppen, moet het
toerental worden ingesteld op 100 %.
6
Relais 2
16 = geleider R2
15 = nulleider N
14 = aardingsklem ⌯
Die temperatuursensoren (S1 tot S4) moeten met willekeurige polariteit aan
de volgende klemmen worden aangesloten:
1 / 2 = sensor 1 (bv. sensor collector 1)
3 / 4 = sensor 2 (bv. sensor boiler 1)
5 / 6 = sensor 3 (bv. sensor boiler boven)
7 / 8 = sensor 4 (bv. sensor terugstroom)
De stroomaansluiting wordt bij de volgende klemmen gemaakt:
19 = nulleider N
20 = geleider L
12 = aardingsklem ⌯

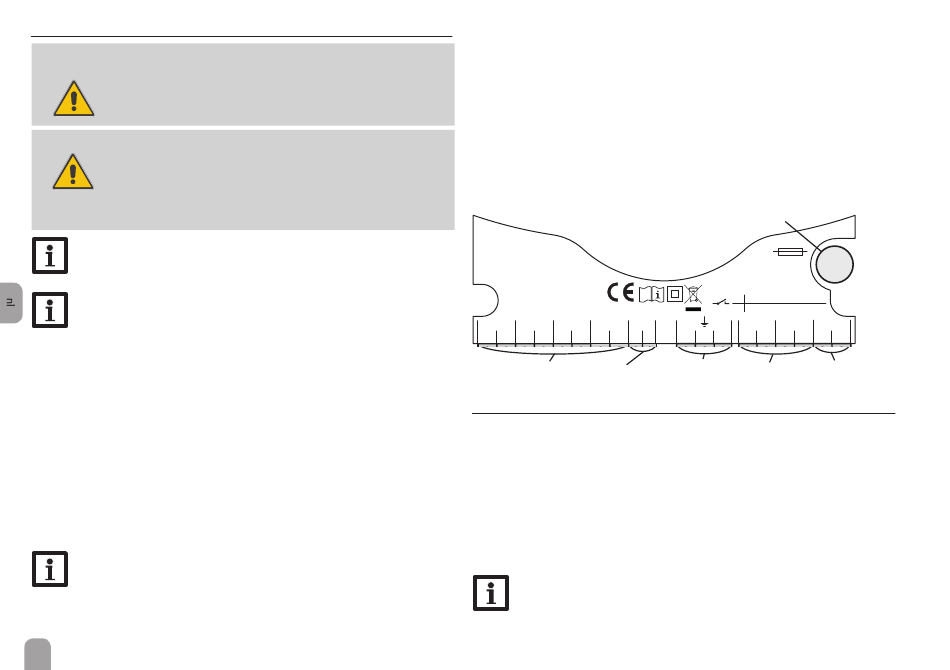

Temp. Sensor Pt1000
S1
S2
S3
S4
VBus
1
2
3
4
5
6
7
8
9
10
Sensorklemmen
VBus
®
2.3
Datacommunicatie / bus
De regelaar is voorzien van een RESoL VBus
energievoorziening van externe modules. De VBus
polariteit op de met „VBus" aangegeven klemmen worden aangesloten. Er kunnen
één of meerdere RESOL VBus
-modules worden aangesloten, bv.
®
• DL2 Datalogger
• DL3 Datalogger
• Interfaceadapter VBus
/ PWM
®
Bovendien kan de regelaar met de interfaceadapter VBus
meegeleverd) op een pc of netwerk worden aangesloten.
Aanwijzing:
Zie voor meer informatie over de accessoirs hoofdst. 6.
Zekering
T4A
100 – 240 V~
50-60 Hz
IP 20
R1
1 (1) A (100 – 240) V~
R2
1 (1) A (100 – 240) V~
N R2 N R1 N L
12
13 14
15 16 17 18 19 20
Aardings-
Verbruikers-
Voedings-
klemmen
klemmen
klemmen
voor datacommunicatie en voor
®
®
-kabels kunnen met willekeurige
®
/ USB of VBus
®
/ LAN (niet
