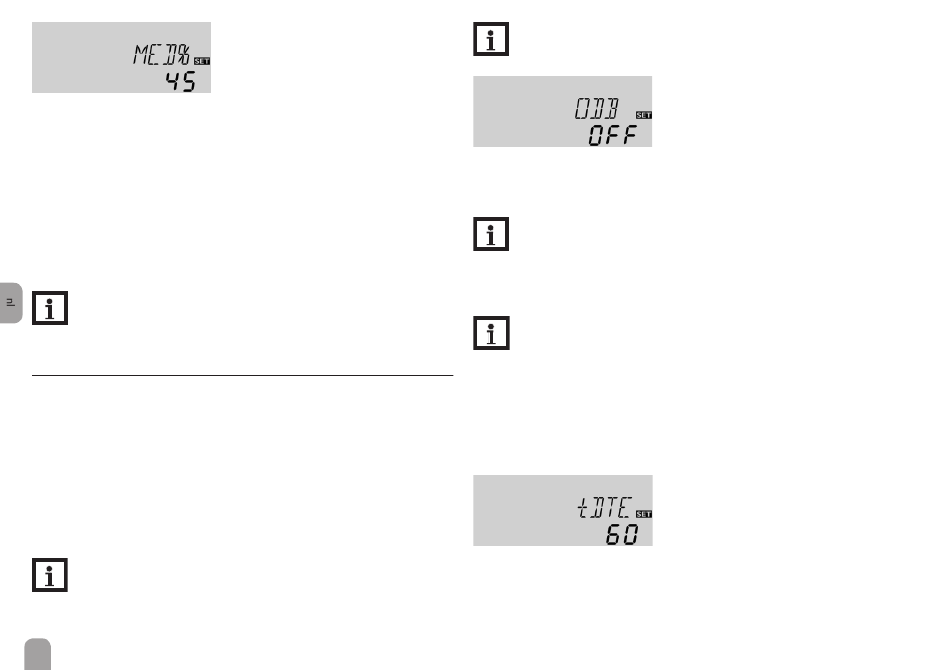

MED%: Antivriesconc.
in vol-% (MED% wordt verborgen als MEDT 0 of 3 is ingesteld.)
Instelbereik: 20 ... 70 %
Fabrieksinstelling: 45 %
Als oWMZ wordt geactiveerd, kan de gewonnen hoeveelheid warmte worden
berekend en weergegeven. Een warmteverbruiksmeting is in combinatie met een
flowmeter in de installaties 1, 3, 4, 5 en 10 mogelijk. Ga om een warmteverbruiks-
meting mogelijk te maken als volgt te werk:
Î Lees bij maximaal toerental van de pomp de volumestroom (l/min) op de
flowmeter af en voer deze in in het instelkanaal VMAX.
Î Voer het soort warmtedragend medium en de concentratie antivries in in de
instelkanalen MEDt en MED%.
Aanwijzing:
Als installatie 10 is geselecteerd en oWMZ is geactiveerd, wordt de
warmteverbruiksmeting onderbroken als de 3-wegklep overschakelt naar
de afvoer van overtollige warmte.
Drainback-optie
Een drainback-installatie maakt het voor het warmtedragend medium mogelijk om
in een opvangbak weg te lopen als geen zonnelading plaatsvindt. De drainback-optie
initieert het vullen van het systeem als de zonnelading begint.
Als de drainback-optie oDB is geactiveerd, wordt de pomp met maximaal toerental
gedurende de ingestelde vultijd tFLL geactiveerd om het systeem met warmtedra-
gend medium uit de opvangbak te vullen. Na het verstrijken van tFLL wordt het
toerental verlaagd naar het ingestelde minimumtoerental nMN. Daarna worden
voor de ingestelde stabilisatietijd tStB de uitschakelvoorwaarden genegeerd om
te voorkomen dat de installatie weer vroegtijdig wordt uitgeschakeld.
Als de functie is geactiveerd, worden de volgende instelkanalen (tDtE, tFLL en
tStB) beschikbaar:
Aanwijzing:
Een drainback-installatie vereist extra systeemcomponenten, zoals bijvoor-
beeld een opvangbak. De drainback-optie mag alleen worden geactiveerd
als alle vereiste systeemcomponenten vakkundig zijn geïnstalleerd.
48
Aanwijzing:
De drainback-optie is alleen beschikbaar in installaties met een boiler en
een collector (ANL 1, 2, 3, 8 en 9).
oDB
Drainback-optie
Instelbereik: OFF / ON
Fabrieksinstelling: OFF
Aanwijzing:
Als de drainback-optie oDB is geactiveerd, zijn de koelfuncties oKK,
oSYK en oSpK alsmede de antivriesfunctie oKF niet beschikbaar.
Als oKK, oSYK, oSpK of oKF al eerder zijn geactiveerd, worden
deze gedeactiveerd zodra oDB wordt geactiveerd. Deze blijven ook dan
gedeactiveerd als oDB later weer wordt gedeactiveerd.
Aanwijzing:
Als de drainback-optie oDB wordt geactiveerd, veranderen de waarden
oor de temperatuurverschillen Dt E, Dt A en Dt S alsmede voor het
minimumtoerental nMN / n1MN. Bovendien veranderen ook het instel-
bereik en de fabrieksinstelling voor de nooduitschakeling van de collector
Not (zie voor verdere informatie de betreffende kanaalbeschrijvingen).
Eerder in deze kanalen gedane instellingen worden buiten werking gezet
en moeten evt. opnieuw worden gedaan als oDB later weer wordt
gedeactiveerd.
periode - inschakelvoorwaarde
tDtE
Periode - inschakelvoorwaarde
Instelbereik: 1 ... 100 s
Fabrieksinstelling: 60 s
In parameter tDtE kan de periode worden ingesteld, gedurende welke ononder-
broken aan de inschakelvoorwaarde Dt E moet worden voldaan.
