Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 107

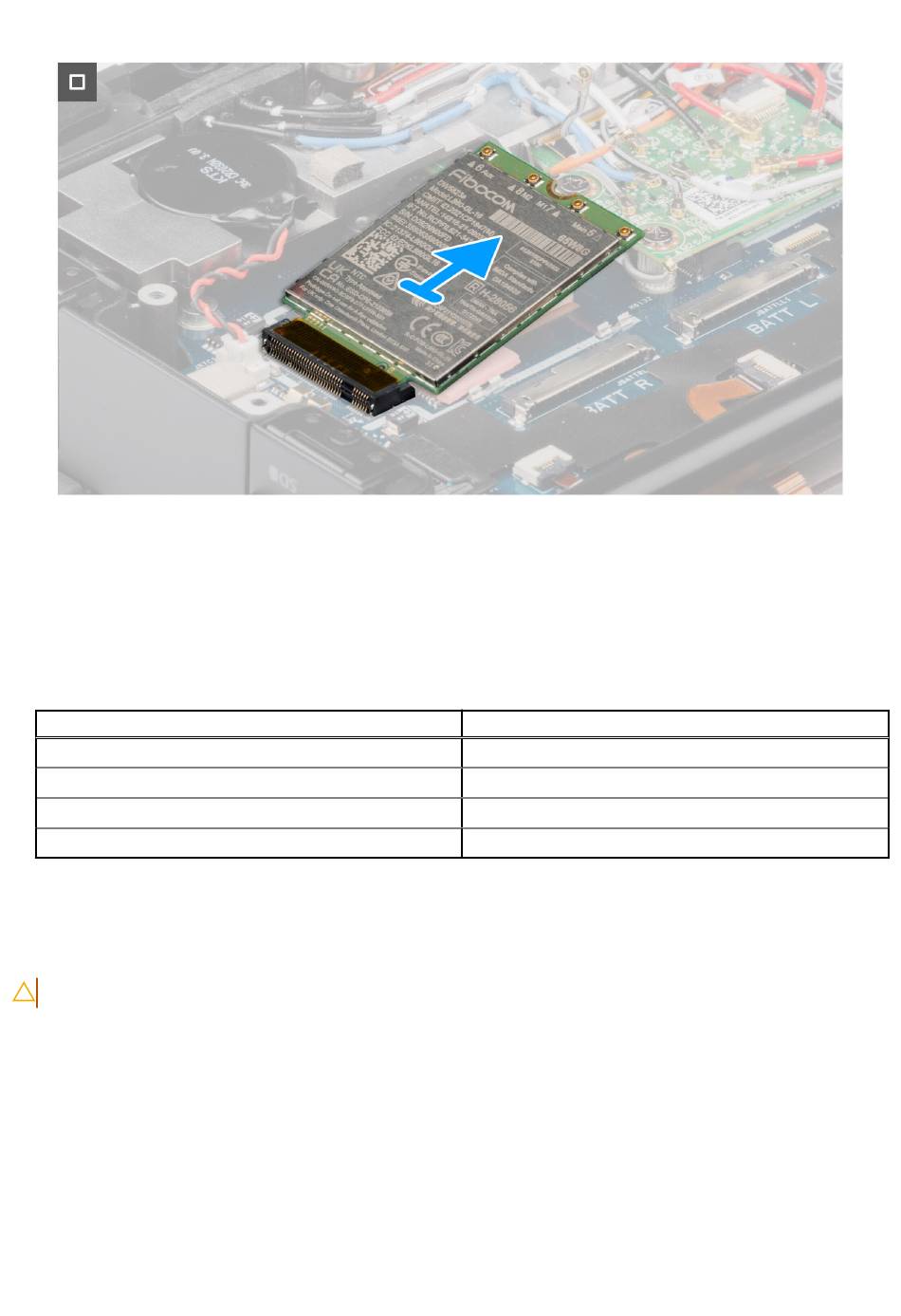

Afbeelding 71. De WWAN-kaart verwijderen (5G-configuratie)
Stappen
1. Trek de antistatische textieltape iets los en verwijder het WWAN-schild.
2. Verwijder de enkele schroef (M2x3) waarmee de WWAN-kaarthouder aan de systeemkaart wordt bevestigd.
3. Verwijder de WWAN-kaarthouder.
4. Koppel alle antennekabels los van de WWAN-kaart.
Tabel 46. Connectoren op de WWAN-kaart
Antenne
Hoofd (witte driehoek) - ANT1
Hoofd (witte driehoek) - ANT3
Hulp (zwarte driehoek) - ANT0
Hulp (zwarte driehoek) - ANT2
5. Verwijder de WWAN-kaart door deze uit de slot van de WWAN-kaart te schuiven.
De WWAN-kaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de WWAN-kaart aan en biedt een visuele weergave van de installatieprocedure.
Kabelkleur
Oranje (kabel nummer 7)
Wit-zwart (kabel nummer 6)
Wit-grijs (kabel nummer 5)
Blauw (kabel nummer 8)
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
