Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 68

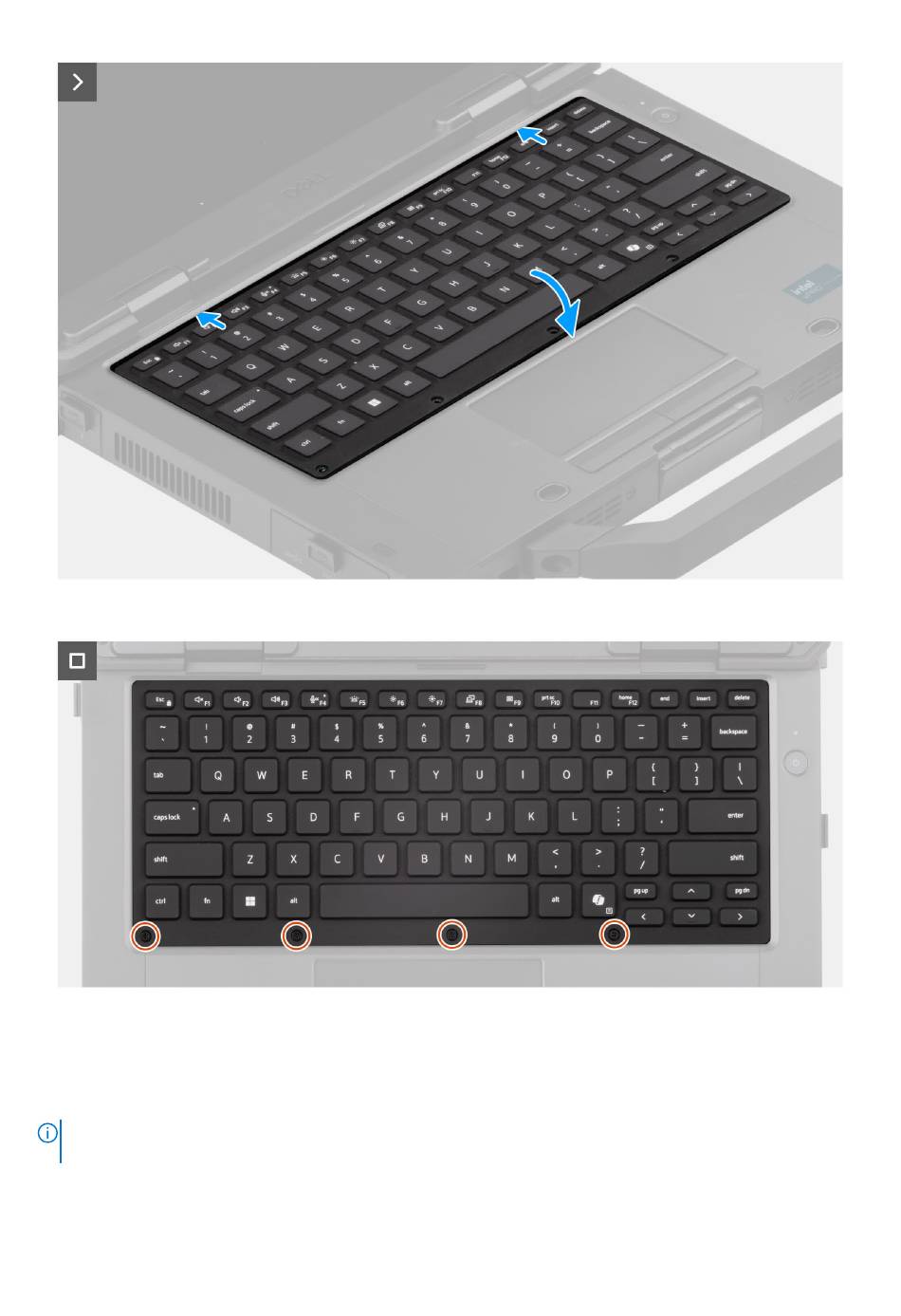

Afbeelding 35. De toetsenbordrand installeren (rubber)
Afbeelding 36. De toetsenbordrand installeren (rubber)
Stappen
1. Plaats het toetsenbord op het computerchassis.
2. Sluit de flexibele bedrukte kabels van het toetsenbord en de achtergrondverlichting aan op de connectors op de systeemkaart.
OPMERKING:
Bevestig de flexibele bedrukte kabel van het toetsenbord en de achtergrondverlichting met kapton-tapes aan de
connectors.
3. Plaats de vier schroeven (M2x3) terug waarmee de kabelkap van het toetsenbord aan het computerchassis wordt bevestigd.
4. Kantel het toetsenbord op het chassis, schuif het naar het beeldscherm en lijn het uit met de schroefgaten.
68
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
