Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 74

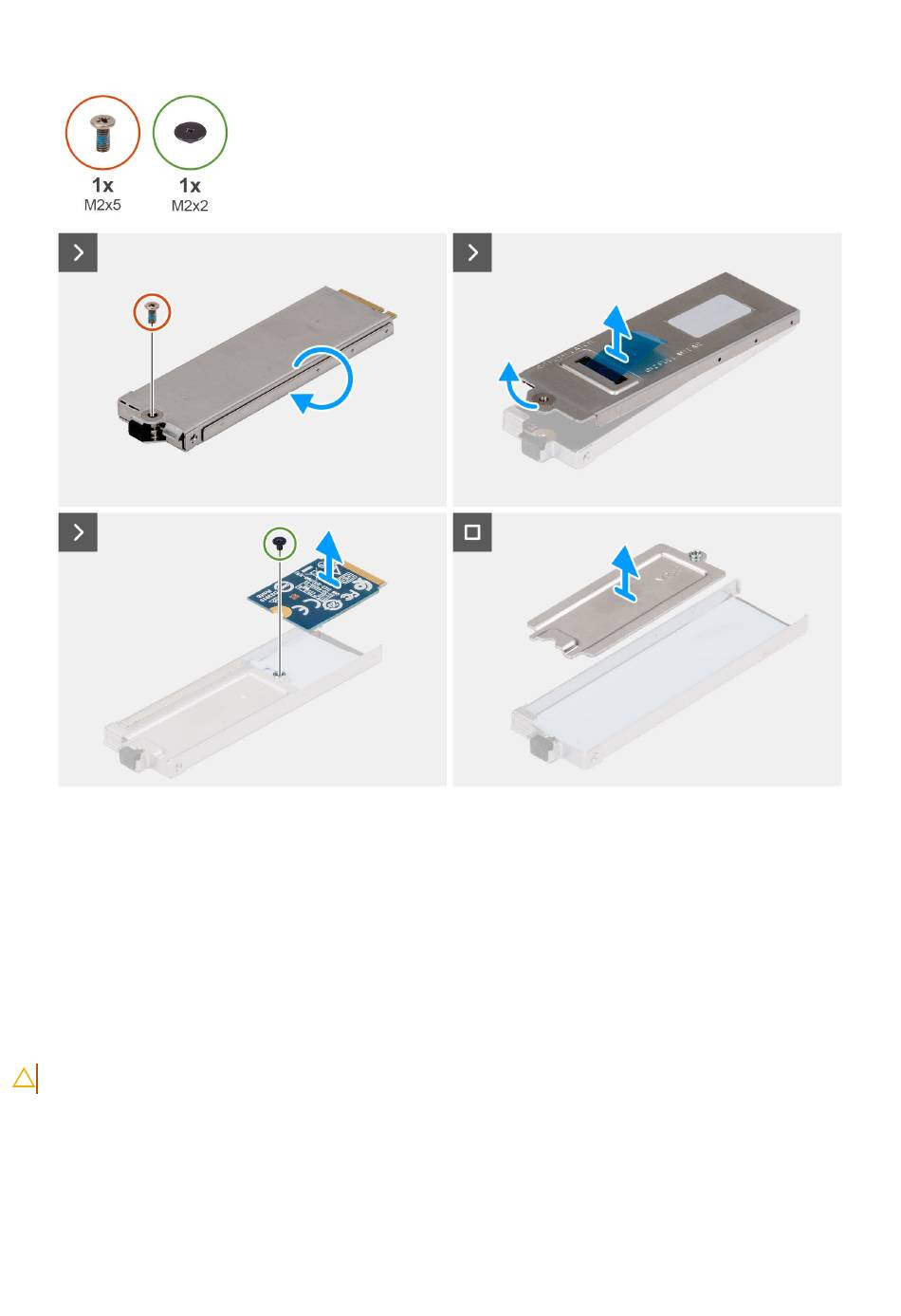

Afbeelding 41. De M.2 2230 SSD uit de houder verwijderen
Stappen
1. Draai de SSD-houder om en verwijder de schroef (M2x5) waarmee de kap van de SSD-houder aan de SSD-houder is bevestigd.
2. Draai de SSD-houder om en trek aan de mylartape om de klep van de SSD-houder op te tillen.
3. Verwijder de schroef (M2x2) waarmee de M.2 2230 SSD aan de SSD-houder is bevestigd.
4. Til de M.2 2230 SSD omhoog en verwijder deze.
5. Til de SSD-extender omhoog en verwijder deze van de SSD-houder.
De M.2 2230 SSD in de houder installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de installatieprocedure.
74
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
