Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 99

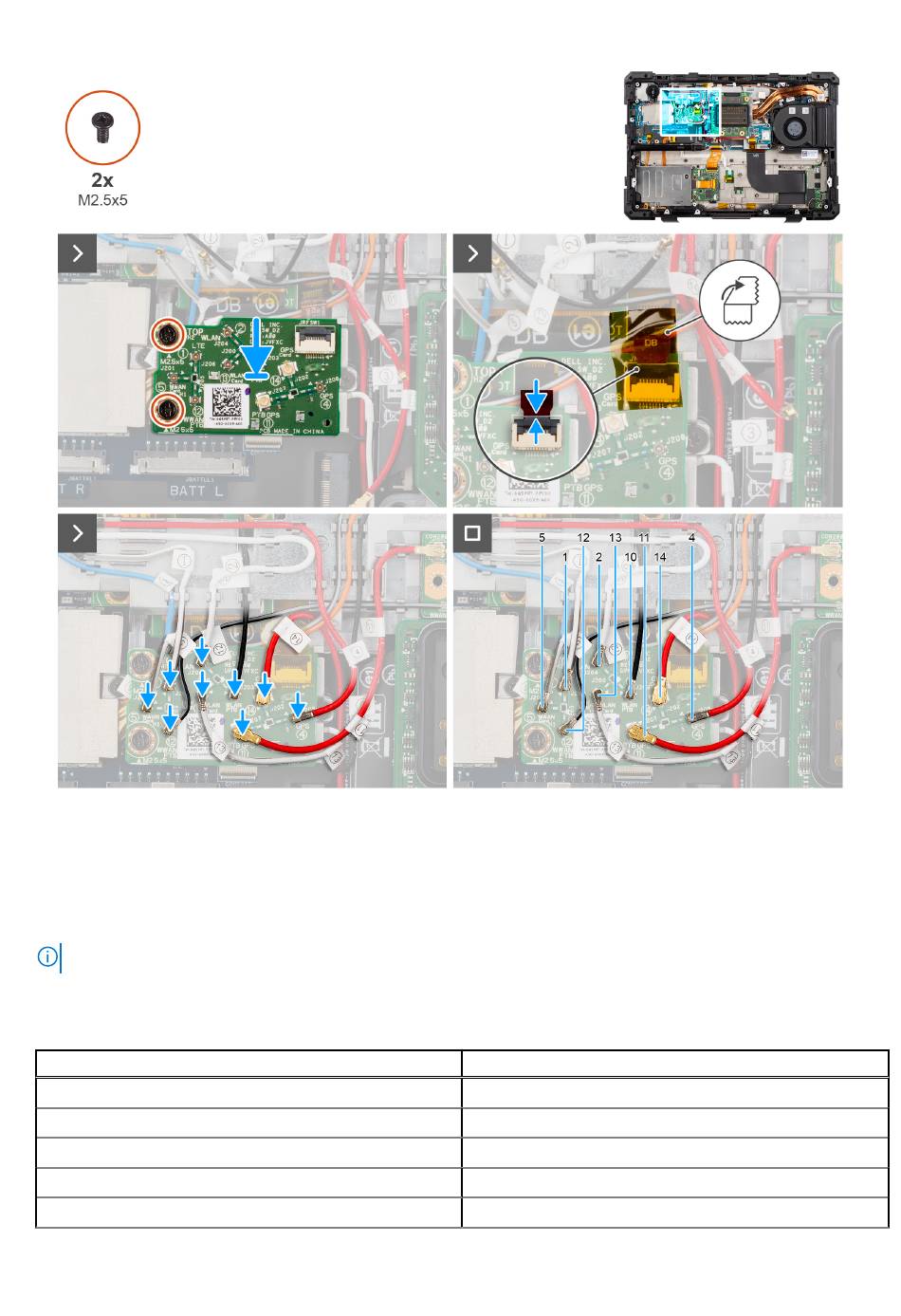

Afbeelding 65. Installeer de RF-schakelkaart.
Stappen
1. Plaats de RF-schakelkaart en lijn deze uit met de schroefgaten op de systeemkaart.
2. Plaats de twee schroeven (M2.5x5) terug waarmee de RF-schakelkaart aan de systeemkaart wordt bevestigd.
3. Sluit de flexibele bedrukte kabel aan op de RF-schakelkaart.
OPMERKING:
Bevestig de flexibele bedrukte kabel met kapton-tape aan de connector.
4. Sluit de WLAN-, WWAN- en GPS-antennes aan op de RF-schakelkaart.
Tabel 43. Kabelconnectoren op de Dell Pro Rugged 13 RA13250
Kabelnummer
5
1
12
2
13
Antenne
WWAN-antenne
WWAN-antenne
WWAN-antenne
WLAN-antenne
WLAN-antenne
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
