Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

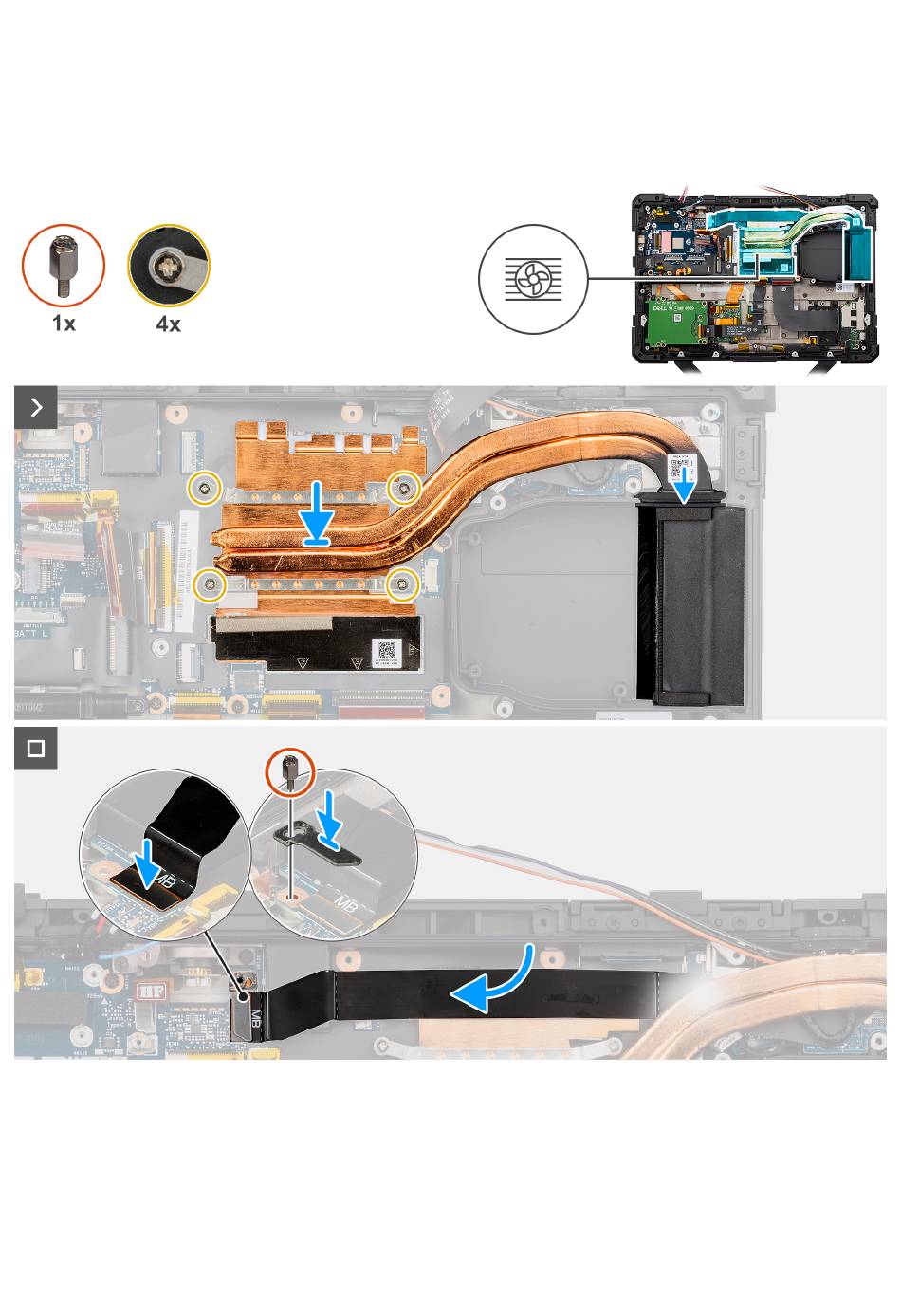

De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 87. De koelplaat plaatsen
Stappen
1. Lijn de schroefgaten van de koelplaat uit met de systeemkaart en plaats de koelplaat op het computerchassis.
2. Draai de vier (geborgde) schroeven vast waarmee de koelplaat aan de systeemkaart wordt bevestigd.
3. Sluit de platte bedrukte kabelconnector van de linker I/O-kaart aan op de systeemkaart.
4. Plaats de platte bedrukte kabelconnectorbeugel op de connector en plaats de afstandsmoer terug.
