De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

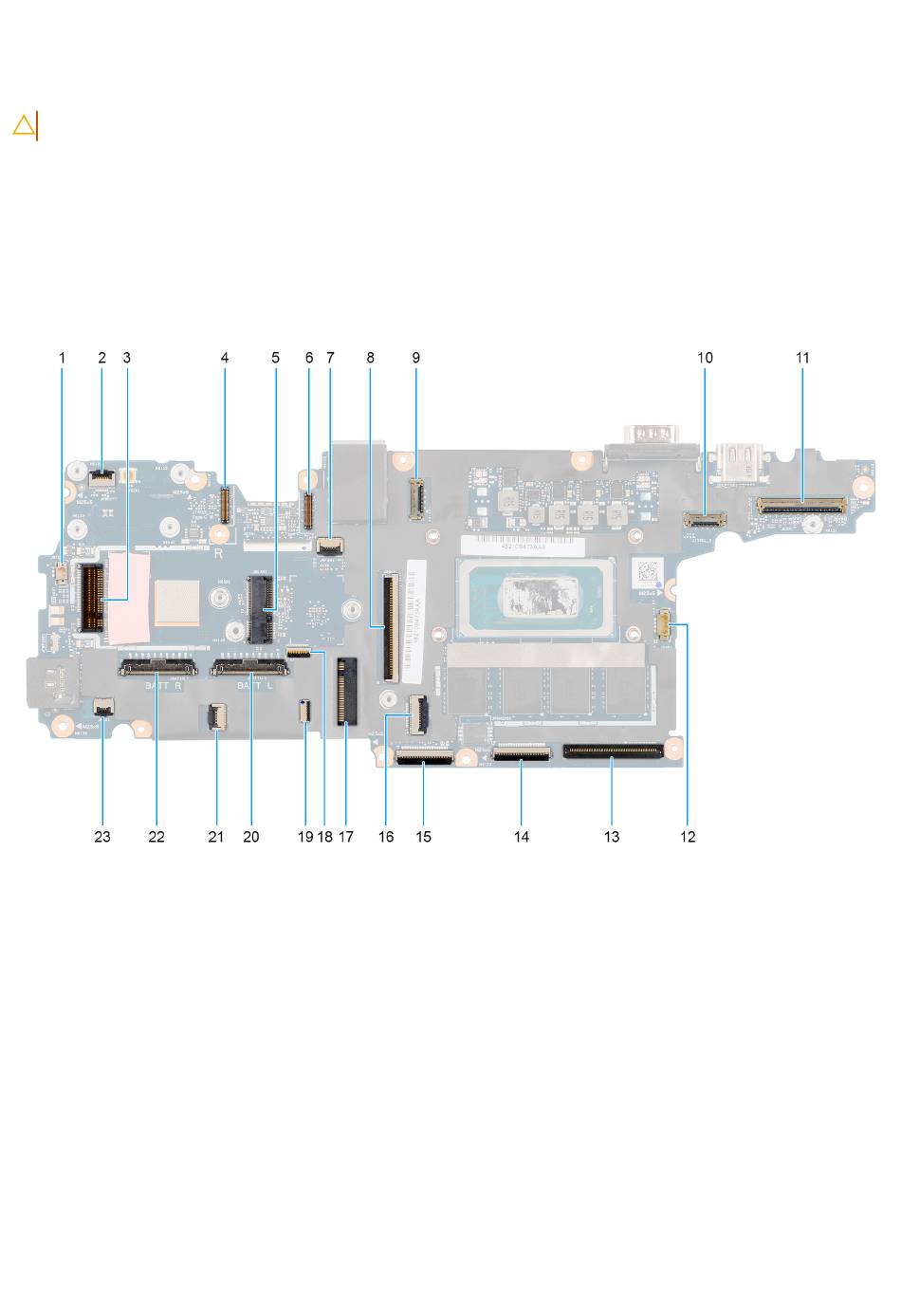

Afbeelding 93. Systeemkaartconnectoren
1. Connector voor de knoopbatterij
2. Kabelconnector van de aan-uitknopkaart
3. Connector voor WWAN-kaart
4. Rechter Type-C-kabelconnector
5. Connector voor WLAN-kaart
6. Linker Type-C-kabelconnector
7. Connector voor RF-schakelkaart
8. Platte bedrukte dock I/O-kabelconnector
9. Connector van platte bedrukte Type-C-kabel (rechts)
10. Connector van platte bedrukte Type-C-kabel (links)
11. Connector voor eDP-kabel
12. Connector van de ventilatorkabel
13. Platte bedrukte kabelconnector van linker I/O-kaart
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
