Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 142

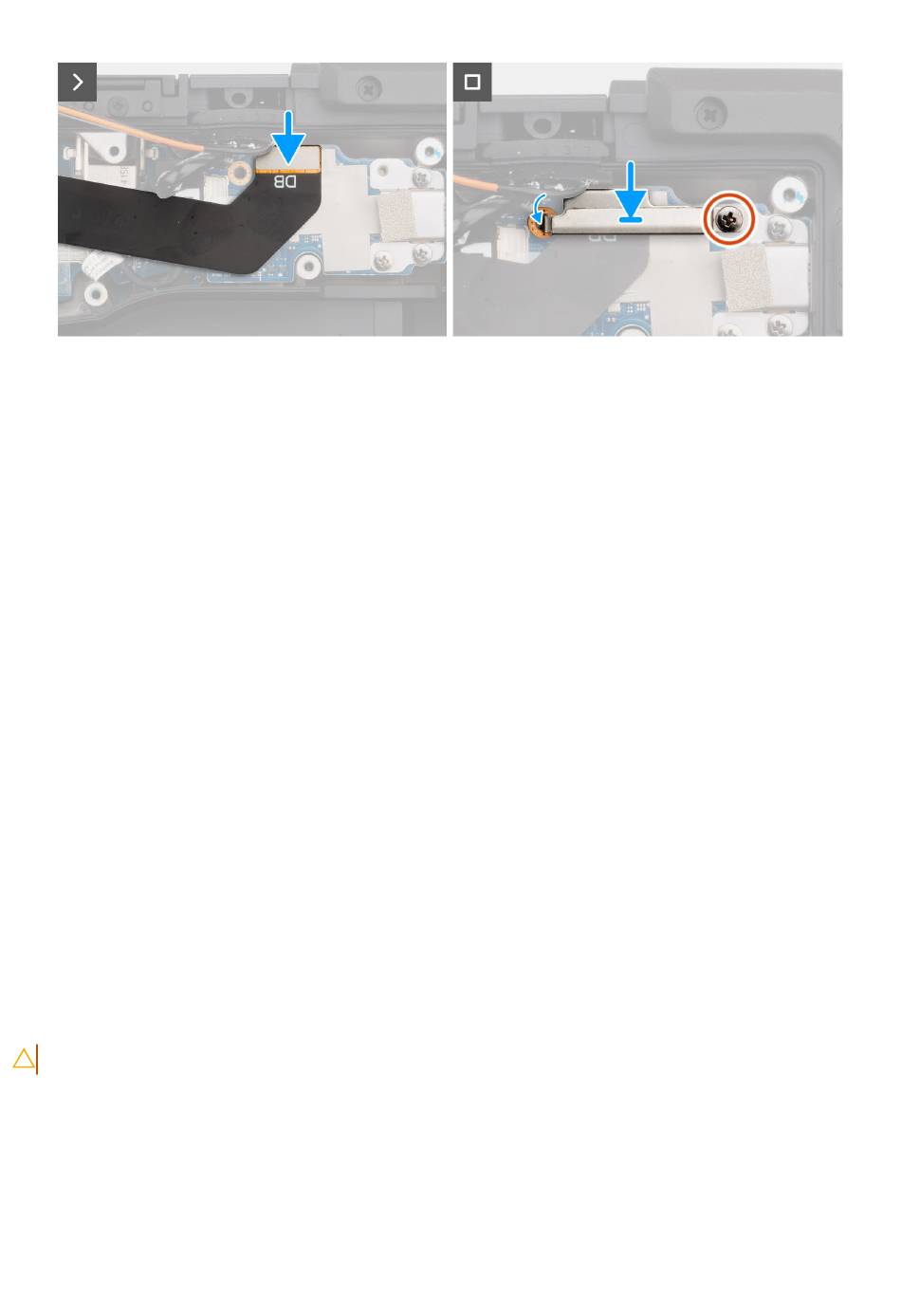

Afbeelding 105. De linker Type-C-kaart installeren
Stappen
1. Plaats de linker Type-C-rkaart op het computerchassis.
2. Plaats de vier schroeven (M2x3) terug waarmee de linker Type-C-kaart aan het computerchassis wordt bevestigd.
3. Plaats de vier schroeven (M2.3x5) terug waarmee de linker Type-C-kaarthouder aan het computerchassis wordt bevestigd.
4. Sluit de platte bedrukte kabel aan op de bijbehorende connector op de linker Type-C-kaart.
5. Sluit de linker Type-C-kabel aan op de bijbehorende connector op de linker Type-C-kaart.
6. Plaats de schroef (M2.3x5) terug waarmee de houder van de platte bedrukte kabel aan de linker Type-C-kaart wordt bevestigd.
Vervolgstappen
1. Installeer de
koelplaat
.
2. Installeer de ventilator.
3. Installeer de
dock
I/O-beugel.
4. Installeer de
dock
I/O-module.
5. Installeer de WWAN-kaart.
6. Installeer de WLAN-kaart.
7. Installeer de RF-schakelkaart.
8. Installeer de
achterste
I/O-kaart.
9. Installeer de GPS-kaart.
10. Installeer de onderplaat.
11. Installeer het
toetsenbord (rubber)
12. Installeer de SSD-houder.
13. Installeer de batterijen.
14. Volg de procedure in
Nadat u in de computer hebt
Vergrendelde deurtjes
De vergrendelingsdeuren verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
Over deze taak
De volgende afbeelding geeft de locatie van de vergrendelingsdeuren aan en biedt een visuele weergave van de verwijderingsprocedure.
142
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of het
toetsenbord (standaard).
gewerkt.
werken.
