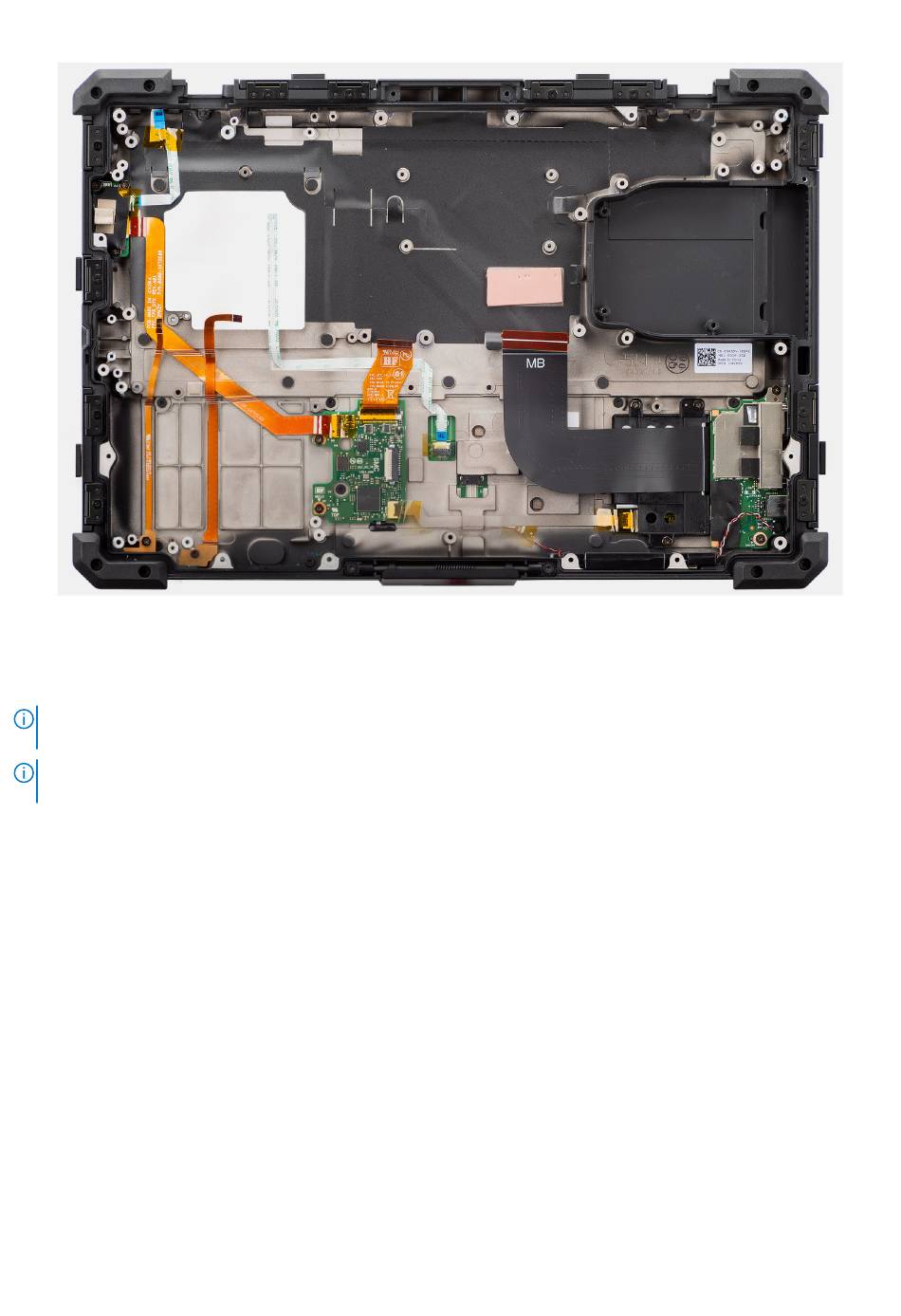

Afbeelding 123. De palmsteuneenheid installeren
Stappen
Na het uitvoeren van bovenstaande stappen blijft alleen de palmsteuneenheid over.
OPMERKING:
De palmsteuneenheid is vooraf geassembleerd met het touchpad, de aan-uitknopkaart, de aan-uitknop met
vingerafdruklezer, de LED-kaart, de USH-kaart, de linker-I/O-kaart, de luidsprekers en de NFC-module.
OPMERKING:
Afhankelijk van de configuratie van de computer moeten de achterste I/O-kaart (inclusief kap) en de optionele
Fischer-poort worden overgebracht naar de nieuwe vervangende palmsteuneenheid.
Vervolgstappen
1. Installeer de beeldschermeenheid.
2. Installeer de systeemkaart.
3. Installeer de
koelplaat
.
4. Installeer de ventilator.
5. Installeer de
smartcard- en
6. Installeer de smartcardlezer.
7. Installeer de expresscardlezer.
8. Installeer de
achterste
I/O-kaart.
9. Installeer de
dock
I/O-beugel.
10. Installeer de
dock
I/O-module.
11. Installeer de WWAN-kaart.
12. Installeer de WLAN-kaart.
13. Installeer de RF-schakelkaart.
14. Installeer de stylushouder.
15. Installeer de onderplaat.
16. Installeer het
toetsenbord (rubber)
17. Installeer de SSD-houder.
18. Installeer de batterijen.
expresscardlezer.
of het
toetsenbord (standaard).
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
