Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 94

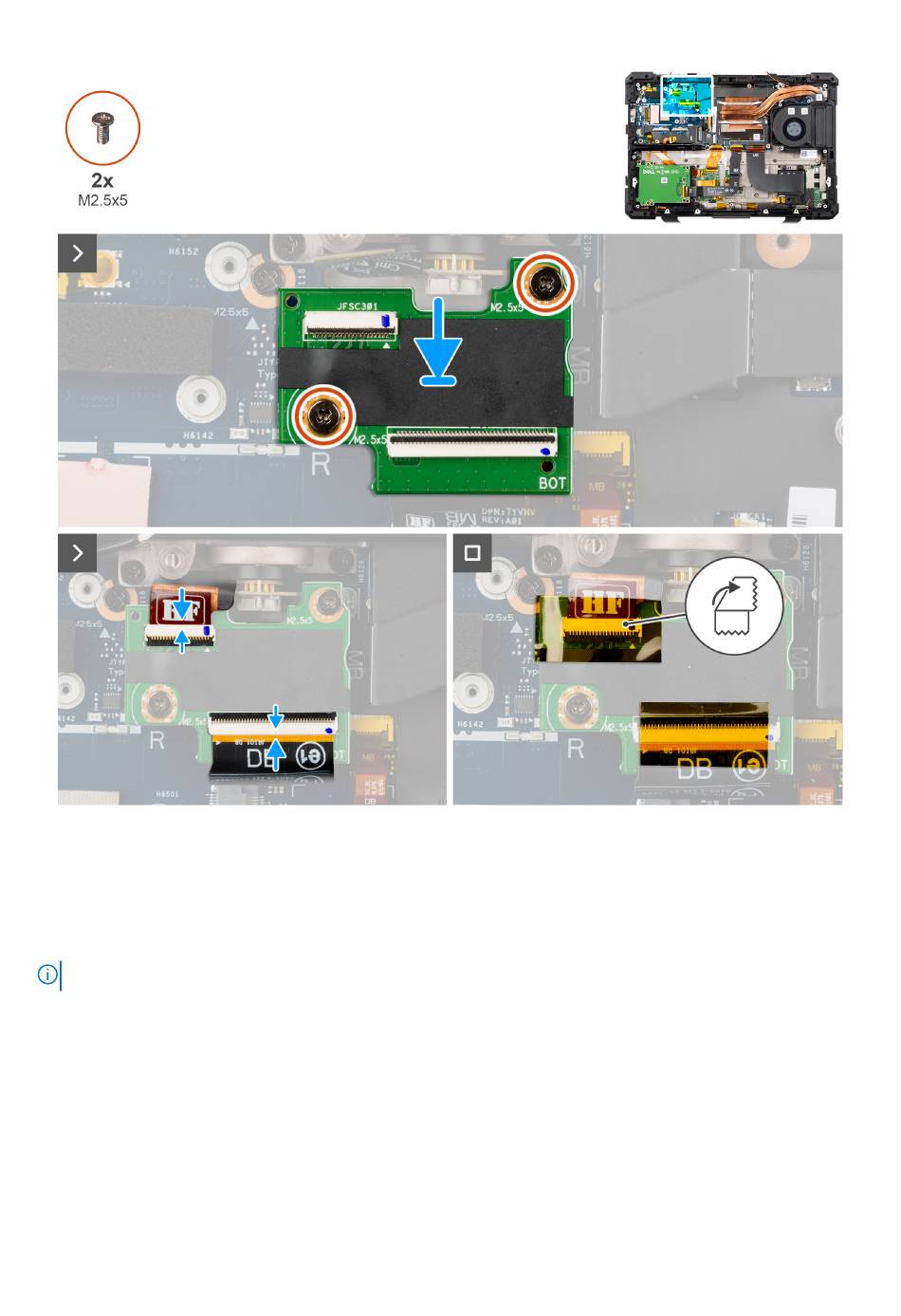

Afbeelding 61. De achterste I/O-kaart installeren
Stappen
1. Lijn de schroefgaten op de achterste I/O-kaart uit met de schroefgaten op de systeemkaart.
2. Plaats de twee schroeven (M2.5x5) terug waarmee de achterste I/O-kaart aan de systeemkaart wordt bevestigd.
3. Sluit de platte bedrukte kabels van de achterste I/O-kaart aan op de achterste I/O-kaart.
OPMERKING:
Bevestig de platte bedrukte kabel van de achterste I/O-kaart met kapton-tape aan de connector.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de SSD-houder.
3. Installeer de batterijen.
4. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
94
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
