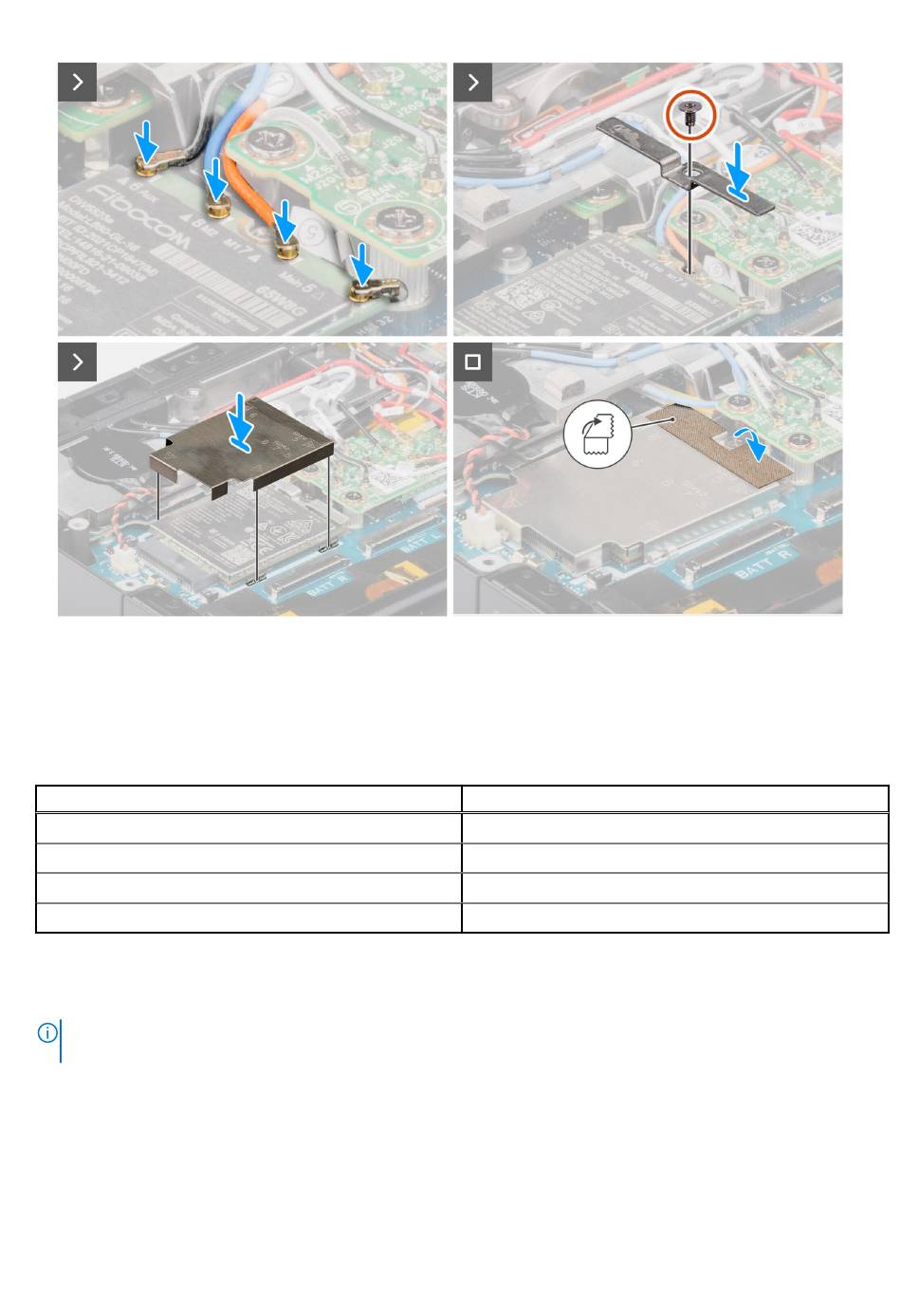

Afbeelding 75. De WWAN-kaart installeren (5G-configuratie)
Stappen
1. Schuif de WWAN-kaart onder een hoek in het WWAN-kaartslot.
2. Sluit de antennekabels aan op de WWAN-kaart.
Tabel 47. Connectoren op de WWAN-kaart
Antenne
Hoofd (witte driehoek) - ANT1
Hoofd (witte driehoek) - ANT3
Hulp (zwarte driehoek) - ANT0
Hulp (zwarte driehoek) - ANT2
3. Plaats de WWAN-kaarthouder op de WWAN-kaart en plaats de schroef (M2x3) terug waarmee de WWAN-kaarthouder aan de
systeemkaart wordt bevestigd.
4. Plaats het WWAN-schild en druk de antistatische textieltape terug op zijn plaats.
OPMERKING:
Zie het knowledge base-artikel
(International Mobile Station Equipment Identity) van uw computer te vinden.
Vervolgstappen
1. Installeer de RF-schakelkaart.
2. Installeer de onderplaat.
3. Installeer de SSD-houder.
4. Installeer de batterijen.
5. Volg de procedure in
Nadat u in de computer hebt
Kabelkleur
Oranje (kabel nummer 7)
Wit-zwart (kabel nummer 6)
Wit-grijs (kabel nummer 5)
Blauw (kabel nummer 8)
000143678
op de
website van Dell Support
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
voor instructies om de IMEI
