Afbeelding 115. De beeldschermeenheid installeren
Stappen
1. Lijn de beeldschermeenheid uit en plaats die op het computerchassis.
2. Plaats de acht epoxyschroeven (M3x6, T8) terug waarmee de beeldschermeenheid aan het computerchassis wordt bevestigd.
OPMERKING:
De epoxyschroeven zijn ontworpen voor eenmalig gebruik. Zorg er bij het vervangen van de beeldschermeenheid
voor dat u de epoxyschroeven gebruikt die bij het vervangende pakket zijn geleverd.

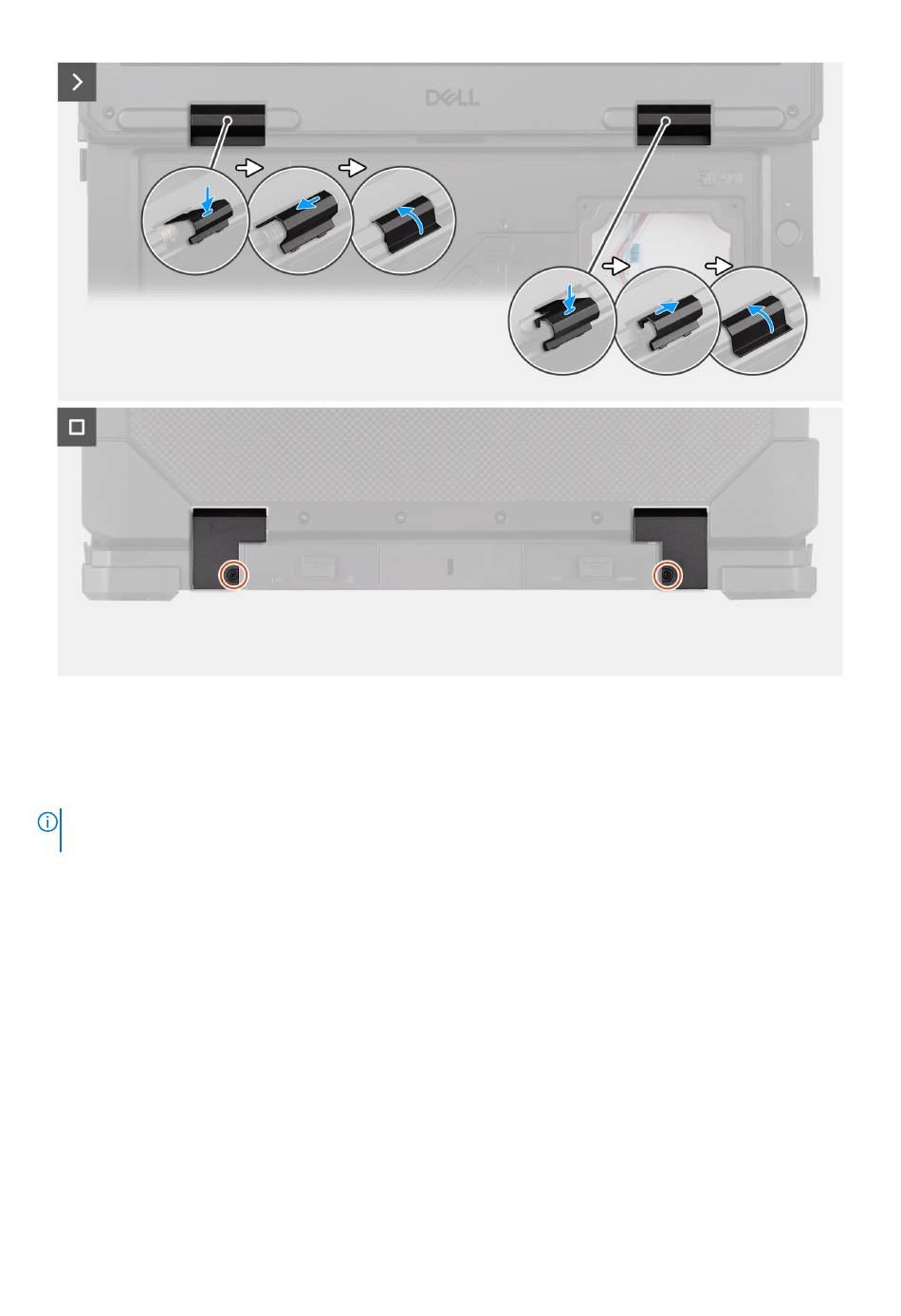

3. Plaats de linker-/rechterscharnierkapjes terug op het computerchassis en sluit het deksel.
4. Plaats de twee schroeven (M2.5x5) terug waarmee de linker-/rechterscharnierkapjes worden bevestigd aan het computerchassis.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de
koelplaat
.
3. Installeer de ventilator.
4. Installeer de smartcardlezer.
5. Installeer de expresscardlezer.
6. Installeer de
achterste
I/O-kaart.
7. Installeer de
dock
I/O-beugel.
8. Installeer de
dock
I/O-module.
9. Installeer de WWAN-kaart.
10. Installeer de WLAN-kaart.
11. Installeer de RF-schakelkaart.
12. Installeer de onderplaat.
13. Installeer het
toetsenbord (rubber)
of het
toetsenbord (standaard).
