Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 96
Over deze taak
De volgende afbeelding geeft de locatie van de achterste Fischer USB-poort aan en biedt een visuele weergave van de
plaatsingsprocedure.

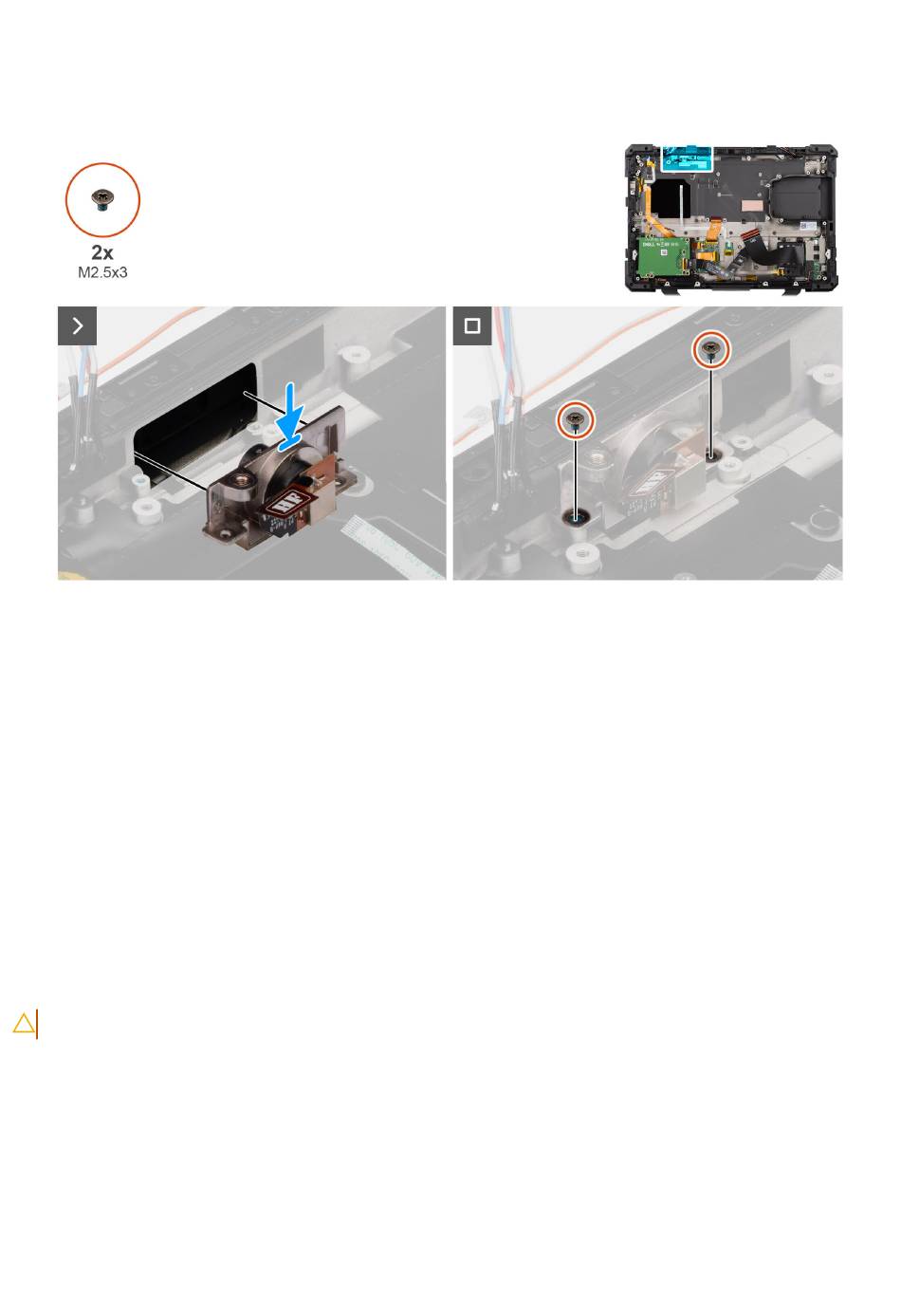

Afbeelding 63. De achterste Fischer USB-poort installeren
Stappen
1. Lijn de schroefgaten in de achterste Fischer USB-poort uit met de schroefgaten in het computerchassis.
2. Plaats de twee schroeven (M2.5x3) terug waarmee de achterste Fischer USB-poort wordt bevestigd aan de systeemkaart.
Vervolgstappen
1. Installeer de
achterste
I/O-kaart.
2. Installeer de onderplaat.
3. Installeer de SSD-houder.
4. Installeer de batterijen.
5. Volg de procedure in
Nadat u in de computer hebt
RF-schakelkaart
De RF-schakelkaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de batterijen.
3. Verwijder de SSD-houder.
4. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de RF-schakelkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
96
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
gewerkt.
werken.
