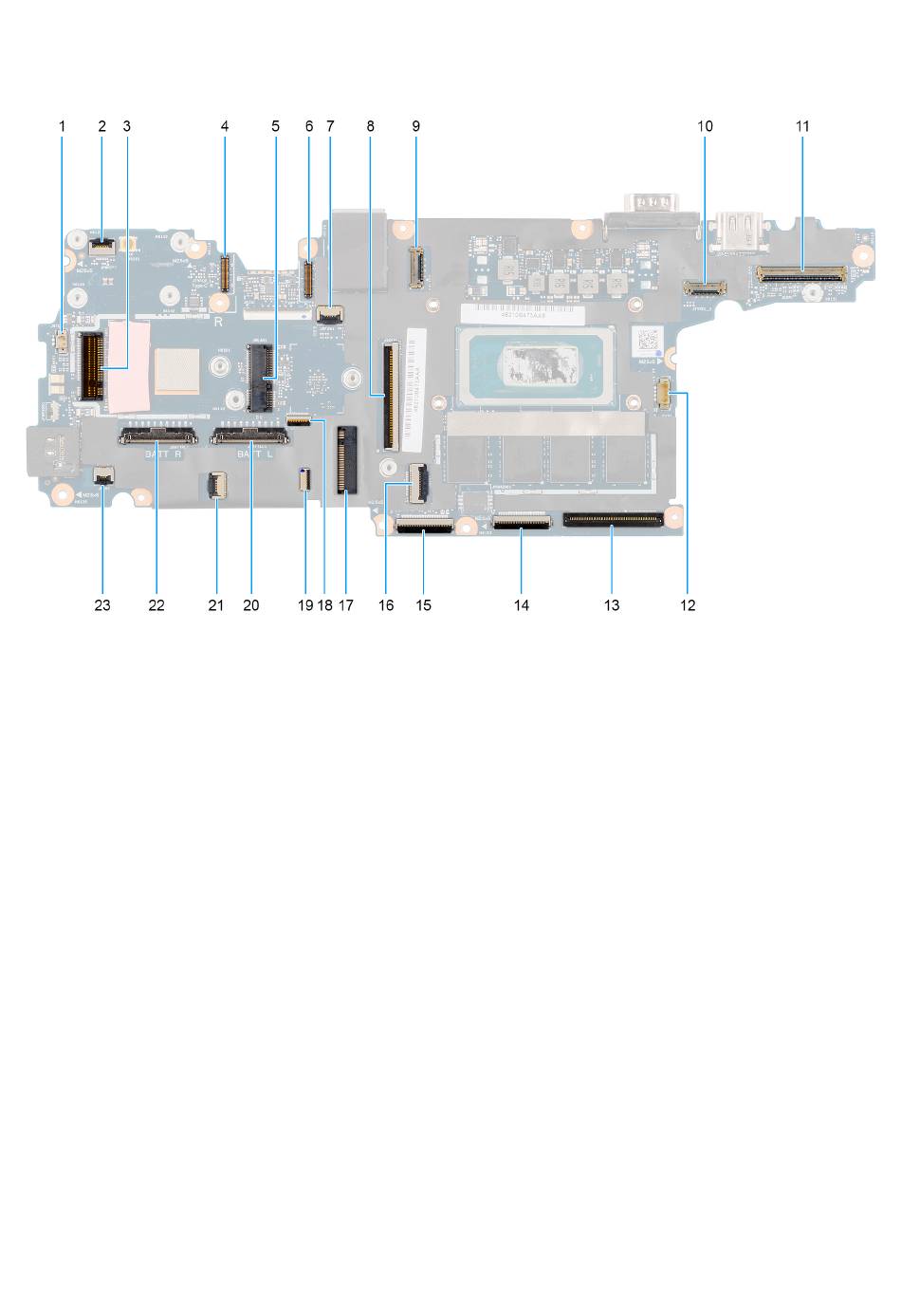

Afbeelding 88. Systeemkaartconnectoren
1. Connector voor de knoopbatterij
2. Kabelconnector van aan-uitknopkaart
3. Connector voor WWAN-kaart
4. Rechter Type-C-kabelconnector
5. Connector voor WLAN-kaart
6. Linker Type-C-kabelconnector
7. Connector voor RF-schakelkaart
8. Platte bedrukte dock I/O-kabelconnector
9. Connector van platte bedrukte Type-C-kabel (rechts)
10. Connector van platte bedrukte Type-C-kabel (links)
11. Connector voor eDP-kabel
12. Connector van de ventilatorkabel
13. Linker I/O-kaart platte bedrukte kabelconnector
14. Connector voor expresscardlezerkaart
15. Connector voor USH-kaart
16. GPS-connector
17. M.2 2230/2280 SSD-connector
18. Connector voor smartcardlezer
19. NFC-connector
20. Linker batterijkabelconnector
21. Connector voor LED-kaart
22. Rechter batterijkabelconnector
23. Hall-sensor
