Dell Pro Rugged 13 RA13250 Gebruikershandleiding pagina 120
10. Verwijder de WWAN-kaart.
11. Verwijder de
dock
I/O-module.
Over deze taak
De volgende afbeelding geeft de locatie van de dock I/O-beugel aan en biedt een visuele weergave van de verwijderingsprocedure.

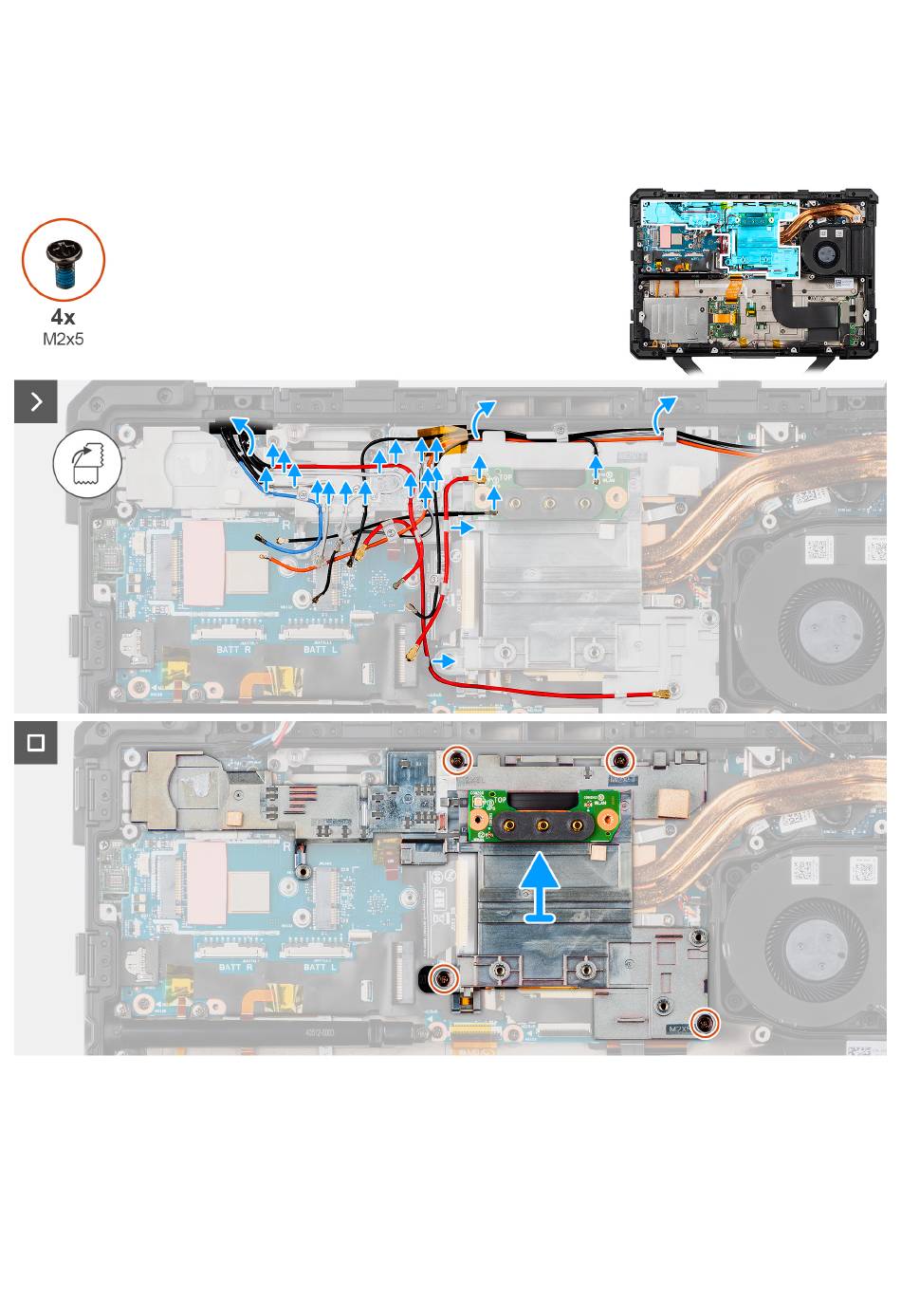

Afbeelding 84. De dock I/O-beugel verwijderen
Stappen
1. Verwijder de WLAN-, WWAN- en GPS-antennes uit de geleiders op het computerchassis.
2. Verwijder de vier schroeven (M2x5) waarmee de dock I/O-beugel op de systeemkaart is bevestigd.
3. Til de dock I/O-beugel op en verwijder die uit de systeemkaart.
120
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
