14. Connector voor expresscardlezerkaart
15. Connector voor USH-kaart
16. GPS-connector
17. M.2 2230/2280 SSD-connector
18. Connector voor smartcardlezer
19. NFC-connector
20. Linker batterijkabelconnector
21. Connector voor LED-kaart
22. Rechter batterijkabelconnector
23. Hall-sensor

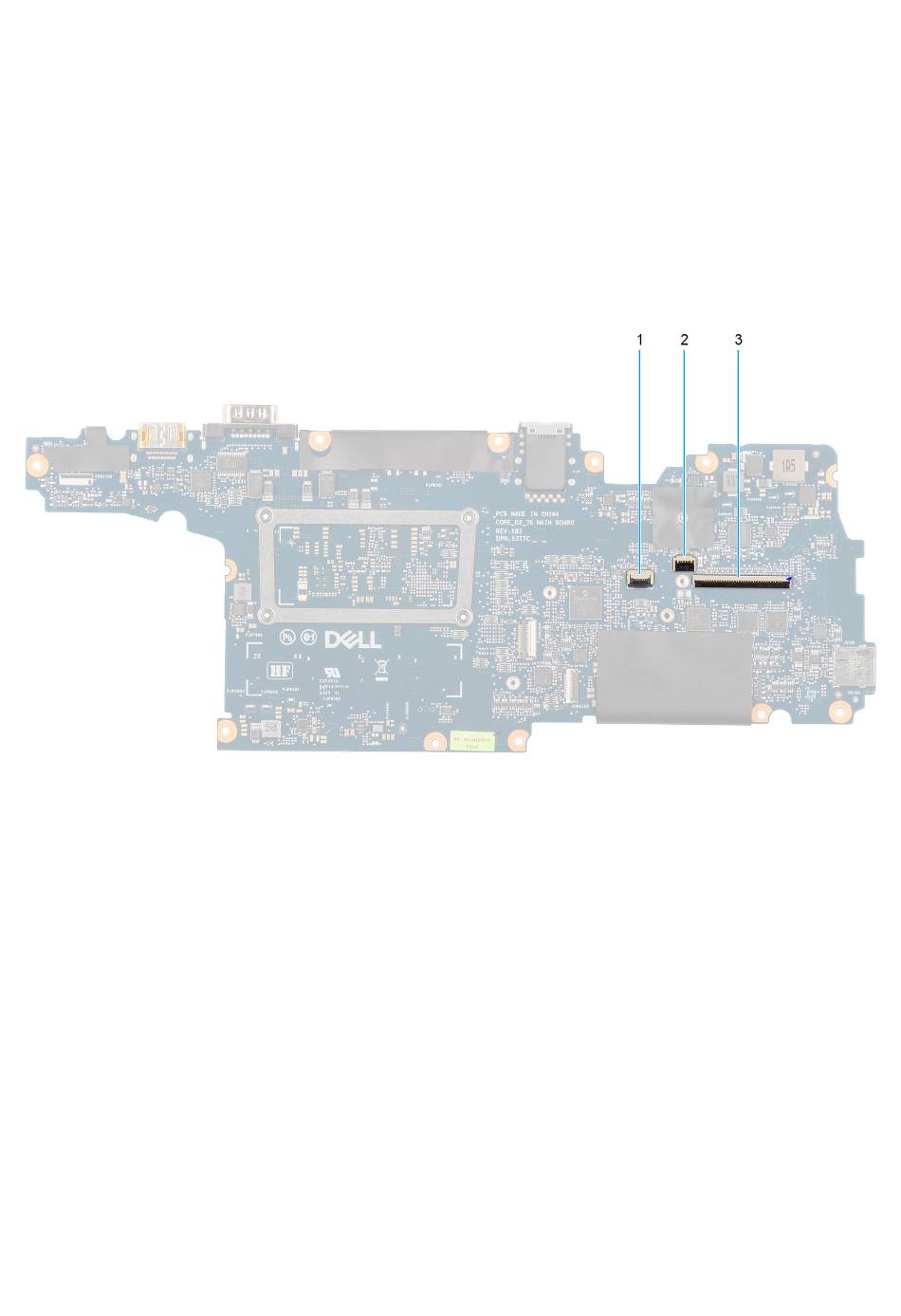

Afbeelding 94. Systeemkaartconnectoren
1. Connector van de touchpadkabel
2. Platte bedrukte kabelconnector van achtergrondverlichting
3. Connector van de toetsenbordkabel
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
