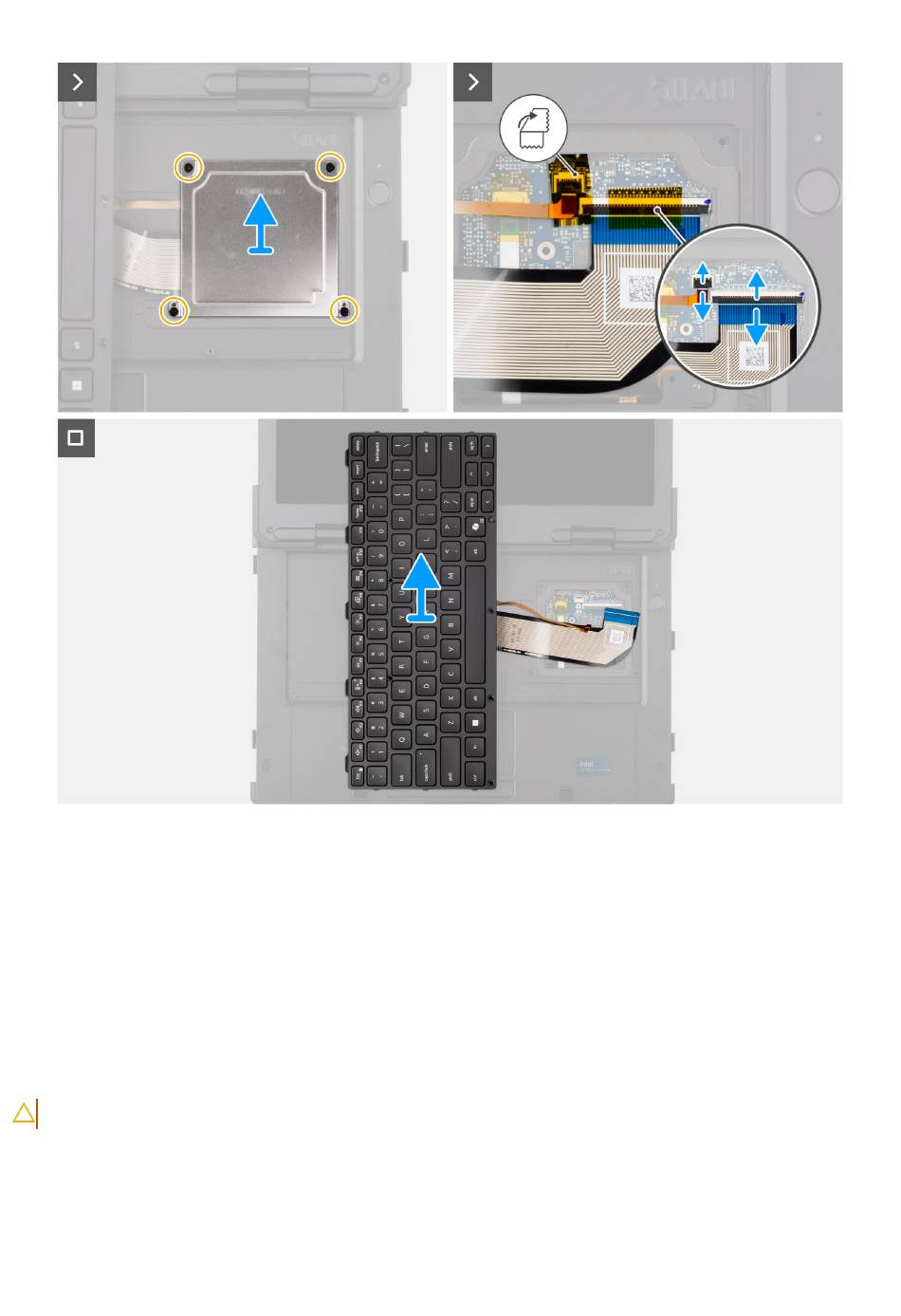

Afbeelding 24. Het toetsenbord verwijderen (standaard)
Stappen
1. Verwijder de zes schroeven (M2.5x5) waarmee het toetsenbord aan het computerchassis is bevestigd.
2. Wrik het toetsenbord los van de voorkant en draai het vervolgens tegen de klok in totdat de kabelkap van het toetsenbord zichtbaar is
en plaats het vervolgens op de touchpad.
3. Verwijder de vier schroeven (M2x3) waarmee de kabelkap van het toetsenbord aan het computerchassis is bevestigd.
4. Koppel het toetsenbord en de flexibele bedrukte kabels van de achtergrondverlichting los van de connectors op de systeemkaart.
5. Til het toetsenbord uit de computer.
Het toetsenbord installeren (standaard)
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
