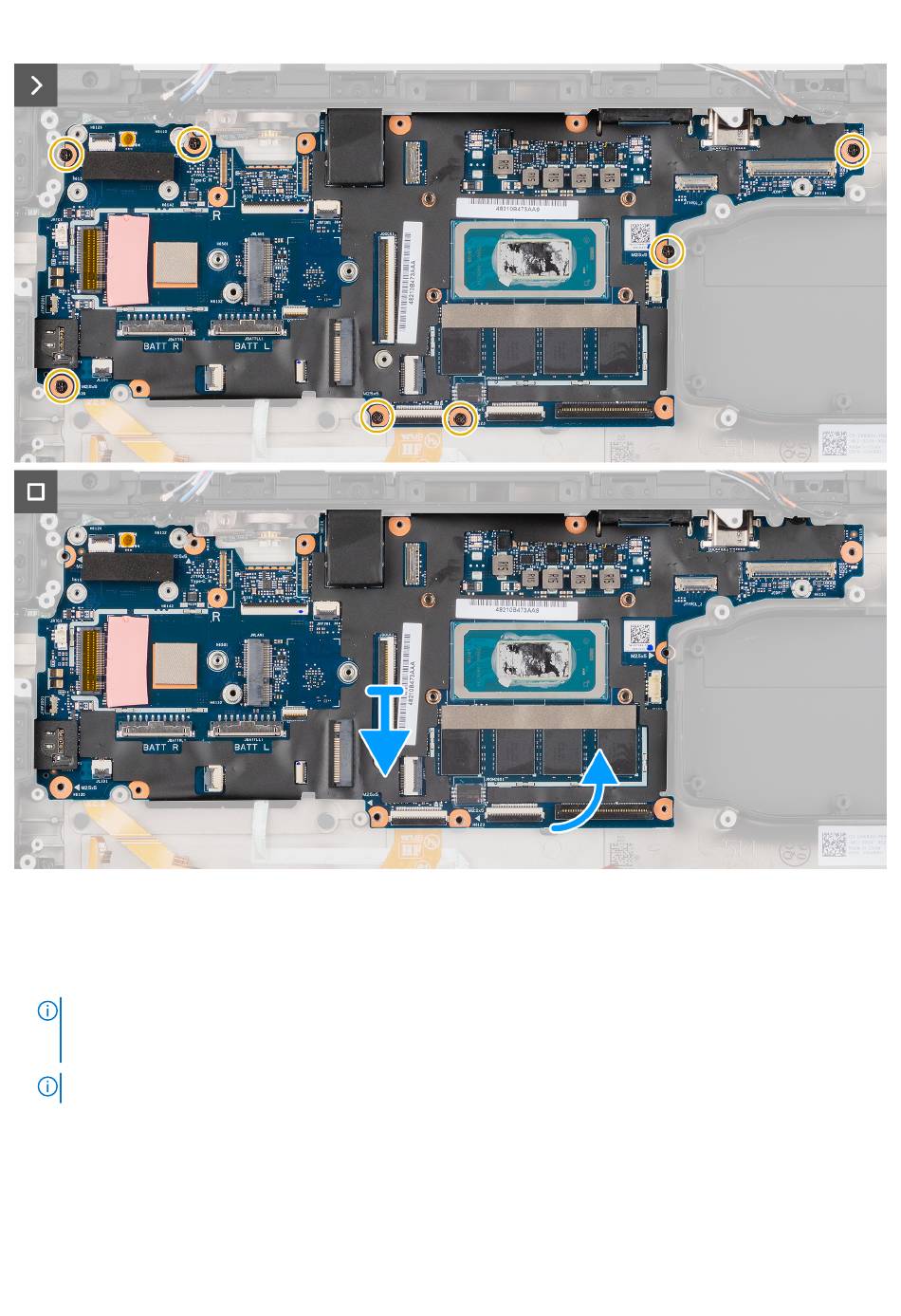

Afbeelding 92. De systeemkaart verwijderen
Stappen
1. Verwijder de twee epoxyborgschroeven waarmee de seriële RS-232-poort aan het computerchassis is bevestigd en verwijder
vervolgens de seriële RS-232-poort uit het computerchassis.
OPMERKING:
De locaties van de epoxyschroeven vereisen extra aandacht. Deze schroeven zijn moeilijk te verwijderen en
kunnen beschadigd raken tijdens het verwijderingsproces. Om schade aan de schroeven en het omringende plastic te voorkomen,
moet u de juiste schroevendraaier voor elk type schroef gebruiken.
OPMERKING:
Gebruik een achthoekige dopsleutel van 5,5 mm om de epoxyborgschroeven te verwijderen.
2. Koppel de platte bedrukte touchpadkabel los van de bijbehorende connector op de systeemkaart.
3. Koppel de volgende kabels los van de bijbehorende connector op de systeemkaart: aan-uitknopkaart, RF-schakelkaart, platte bedrukte
dock I/O-kabel, EDP-kabel, platte bedrukte kabelconnector van linker I/O-kaart, connector voor expresscardlezerkaart, connector
voor USH-kaart, connector voor smartcardlezer en connector voor LED-kaart.
4. Verwijder de zeven schroeven (M2.5x5) waarmee de systeemkaart aan het computerchassis is bevestigd en til de systeemkaart
omhoog.
130
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
