Montage
5.4

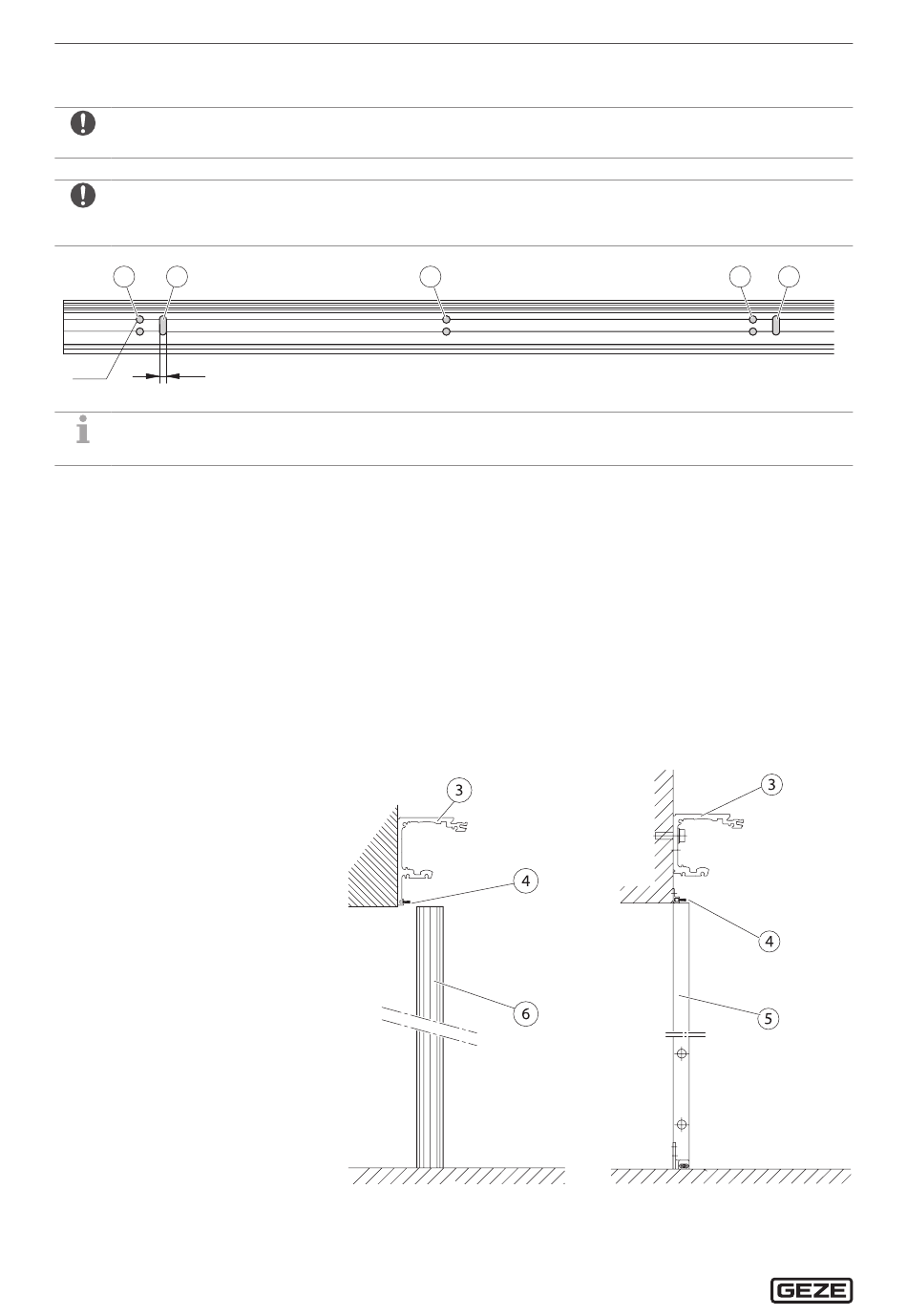

Looprail monteren
Loopvlak tegen beschadiging beschermen.
X
Om de horizontale uitlijning van de looprail te vereenvoudigen zijn er lange openingen (2) voorzien.
De bevestiging van de looprail wordt via de bevestigingsgaten (1) van de looprail gedaan.
De lange openingen (2) hebben geen dragende functie.
1
2
9
Ø9
De afbeeldingen zijn als voorbeeld en tonen een 1-vleugelig ISO-beslag als lateimontage.
Montagehoogte van de looprail (3) bepalen.
X
Rekening houden met oneffenheden van wand en vloer.
Looprails plaatsen en 2 boorgaten voor de hiervoor voorzien lange openingen (2) markeren.
X
Looprail verwijderen.
X
Boorgaten voor de lange openingen (2) boren.
X
Looprails met 2 schroeven aan de lange openingen (2) fixeren.
X
Looprail horizontaal uitlijnen.
X
Bevestigingsboorgaten (1) markeren (bovenste rij boorgaten van de looprail).
X
Looprail verwijderen.
X
Boorgaten (1) voor de bevestiging boren.
X
Looprail (3) aanschroeven.
X
Afdichtstrips (5) monteren.
X
Borstelprofiel met borstels (4) monteren.
X
Bij 1-vlg. installaties:
wandlijst (6) monteren.
X
Zijaanzicht
10
1
ECdrive T2 Productserie
1
2
BKAV
