ECdrive T2 Productserie
8. 1 .6

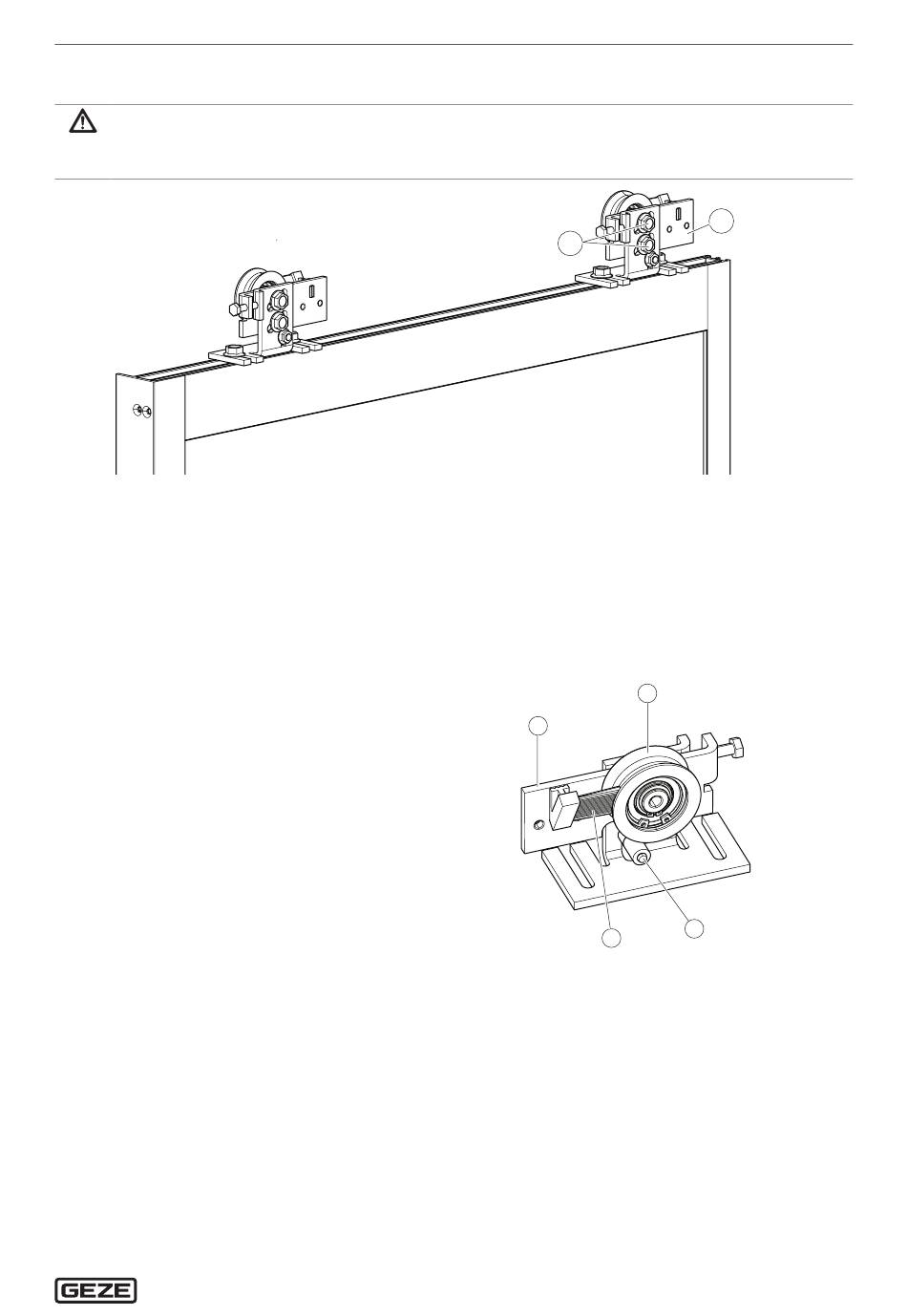

Rollenwagens van de enkelvoudige rolwagen vervangen
WAARSCHUWING!
Letselgevaar door omvallende vleugel!
Rollenwagens altijd na elkaar vervangen - nooit tegelijkertijd losmaken.
X
Schuifdeur tegen vallen beveiligen.
X
Maak zo nodig de meenemer los van de loopwagen.
X
Schroeven (1) losdraaien.
X
Draaghoek (2) en rollenwagen zijdelings verwijderen.
X
Rollenwagen vervangen en weer inbouwen.
X
Parallelle positie en hoogte van de schuifdeuren instellen (zie hoofdstuk 5.7.1).
X
Schroeven (1) vastdraaien. Draaimoment 30 Nm.
X
8. 1 .7
Borstels enkelvoudige rolwagen vervangen
Vleugel beveiligen tegen eraf vallen.
X
Indien nodig loopwagen demonteren.
X
Trek de borstel (3) uit de draaghoek (1).
X
Rol (2) schoonmaken en een nieuwe borstel
X
plaatsen.
Loopwagen in omgekeerde volgorde weer
X
inbouwen.
Borgbouten (4) instellen (zie hoofdstuk 5.7.1) en
X
schroeven vastdraaien. Draaimoment 11 Nm.
1
2
1
4
3
Problemen verhelpen
2
35
