Montage
5.6.2

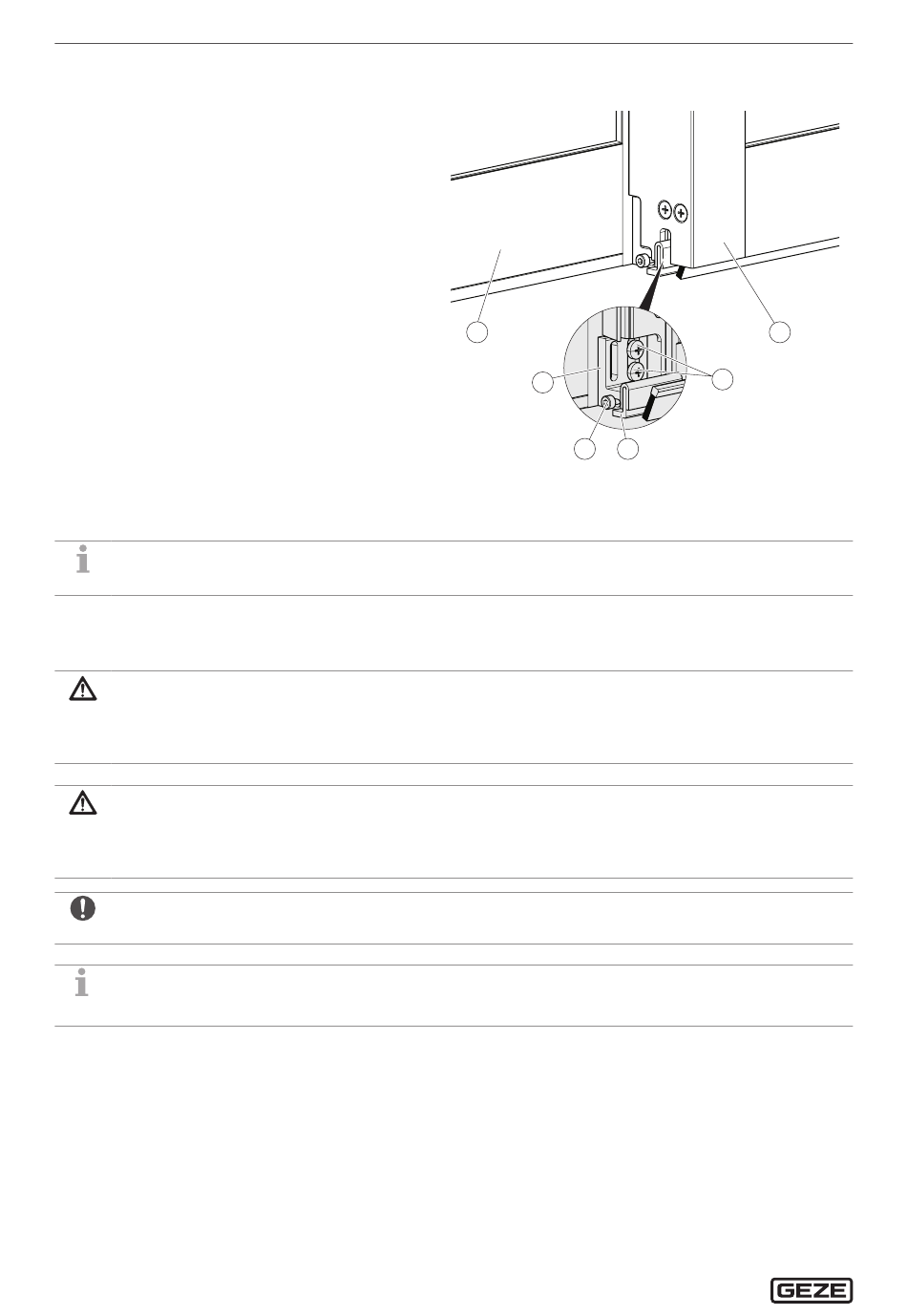

Verstelbare haakse vloergeleiding wandmontage (optie)
Montagebeugel (2) met twee schroeven (5) aan
X
het zijdeel (1) schroeven (draaimoment 5 Nm).
Schuifdeur (6) en daarmee instelhoek (4) uitlij-
X
nen en schroef (3) vastdraaien (draaimoment
3 Nm).
Indien geen zijdeel aanwezig, vloergeleiding
X
met geschikte accessoires aan de wand mon-
teren.
5.6.3
Doorlopende vloergeleiding (optie)
à Montage van doorlopende vloergeleiding, zie bouwgroeptekening "Doorlopende vloergeleiding".
à Zie voor meer informatie de betreffende inbouwschema's, hoofdstuk 4.1.
5.7
Schuifdeur monteren
WAARSCHUWING!
Gevaar op letsel door omvallende vleugel
De vleugels zijn heel zwaar!
De vleugels met minimaal 2 personen plaatsen.
X
WAARSCHUWING!
Gevaar voor letsel door beknelling!
De vleugels zijn nog niet vastgezet en kunnen gemakkelijk verschuiven.
Zorg ervoor dat de vleugel niet onbedoeld of door onbevoegde personen verschoven wordt.
X
Looprails reinigen.
X
De keuze van de loopwagens hangt van de systeemparameters af. Een van de volgende loopwagen-opties moet
gebruikt worden.
12
1
6
5
4
ECdrive T2 Productserie
2
3
