Productietest en inbedrijfstelling

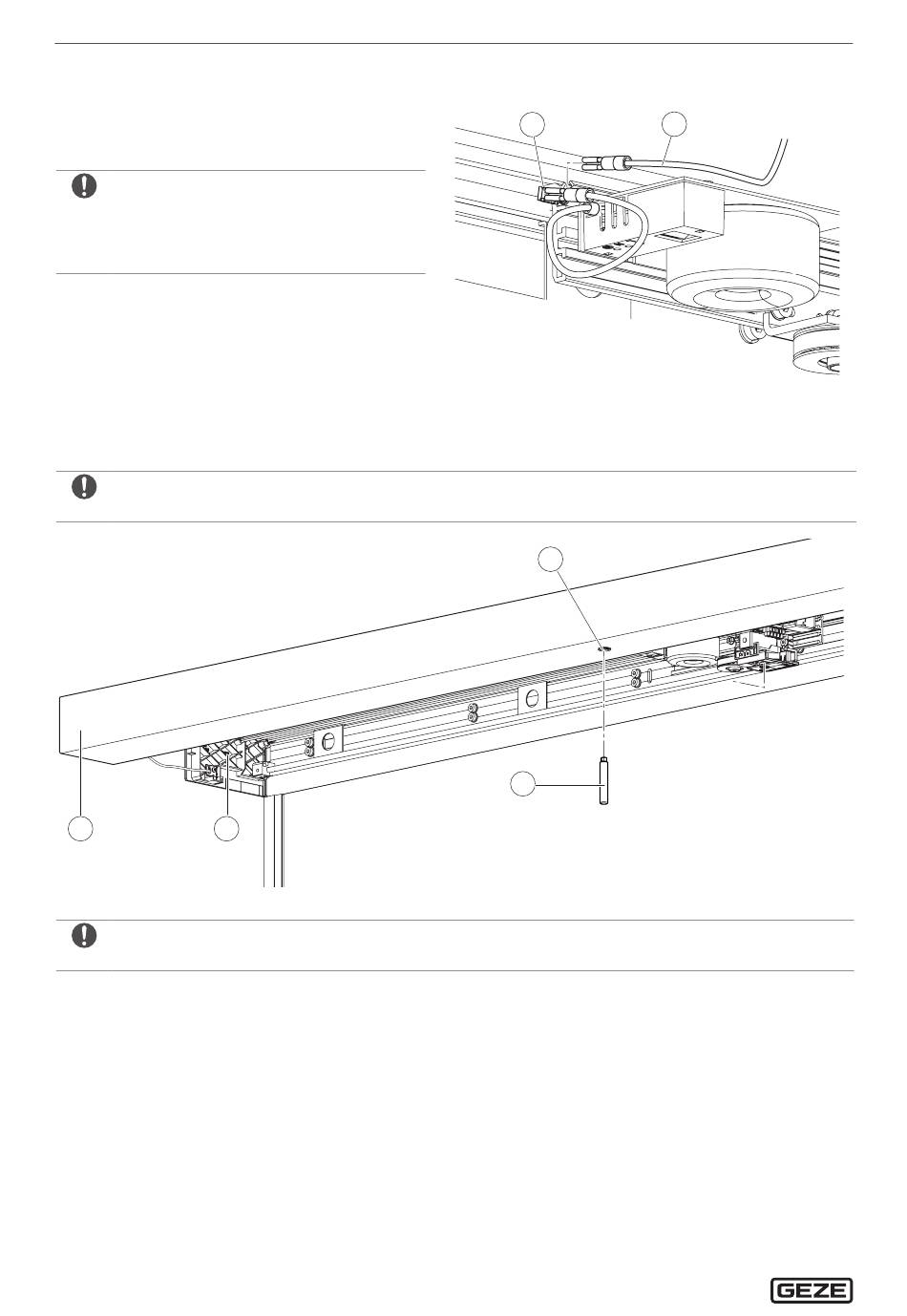

6.2.5 Kapaarding aansluiten
Aardingsleiding (2) van de kap met stekker-
X
aansluiting van de vlakke apparaatstekker (1)
verbinden.
Afhankelijk van de lengte van de aandrijving
moet een tweede vlakke apparaatstekker voor
de kapaarding gemonteerd worden, om de
afstand tussen de transformator-aarding en de
kapaarding te overbruggen.
6.2.6 Kap erop schuiven
Kap (3) op zijplaten (4) schuiven tot deze vergrendelt en controleren of deze ook in de buurt van de looprail en
X
kabelhouders goed zit.
Correcte positie van het kapbeveiligingskoord (2) en de aardleiding controleren.
X
Er mag geen contact mogelijk zijn met bewegende onderdelen.
3
4
Vergrendelingspen (6) in de tandriemvergrendeling (optie) draaien.
X
De vergrendelingspen (6) moet zich na montage zo in het boorgat van de kap bevinden, dat de vergrendeling
kan worden ver- en ontgrendeld.
Indien nodig, boorgat (5) in de kap vergroten.
X
28
1
2
5
6
