Over dit document
3
Over dit document
3. 1
Overzicht
Deze handleiding beschrijft de montage van de automatische schuifdeuraandrijvingen van de ECdrive T2-pro-
ductserie zonder zijdelen.
De montage van de zijdelen en de steunmontage worden in de montagehandleiding "Drager met zijdeel" be-
schreven.

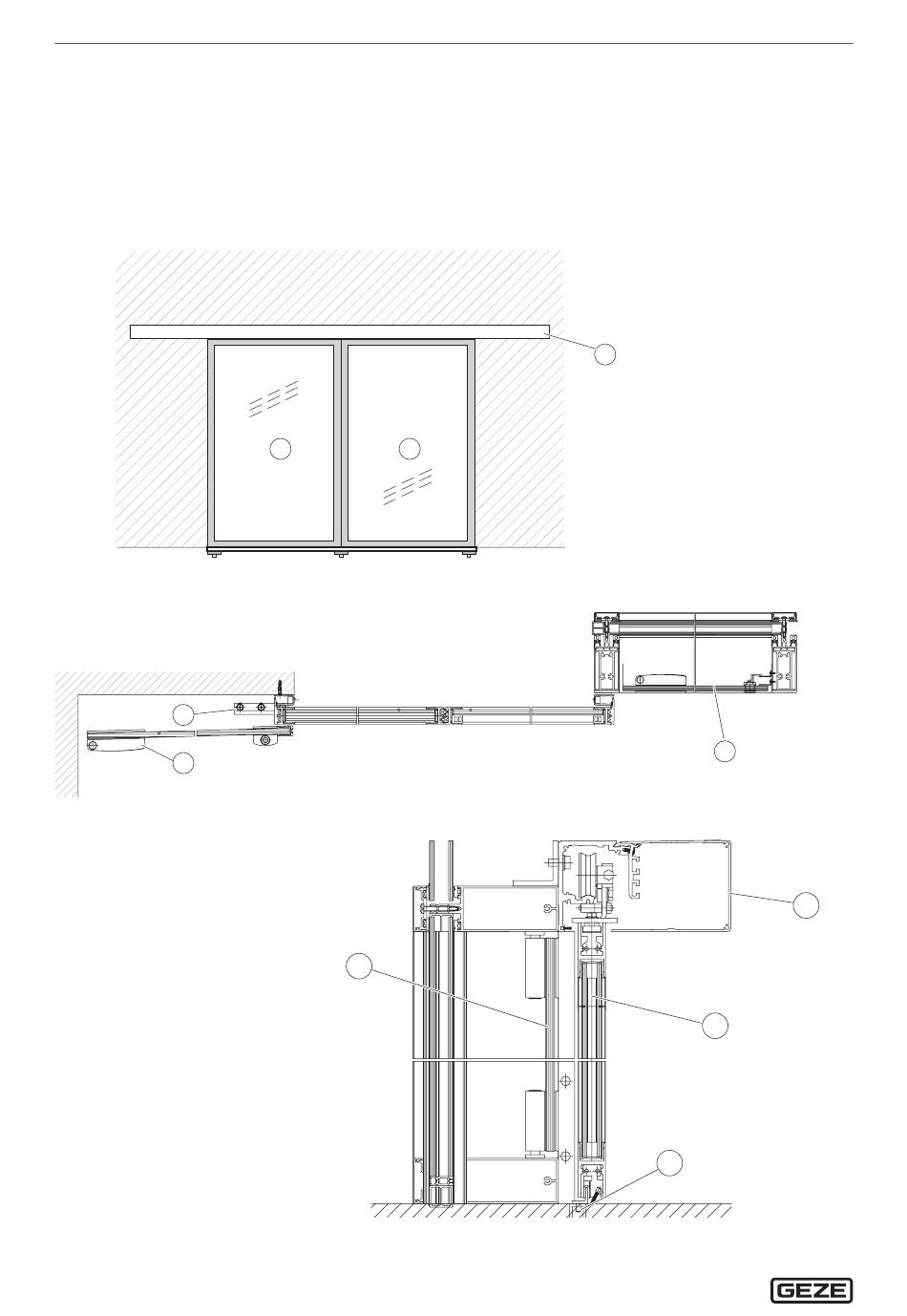

Vooraanzicht
Bovenaanzicht (ECdrive T2 met ISO-profielen)
4
3
Zijaanzicht (ECdrive T2 met ISO-profielen aan vliesgevel-constructie)
1
Schuifdeuraandrijving
2
Bewegende schuifdeur
3
Beschermvleugel
4
Vloergeleiding
5
Veiligheidsdeur
6
2
2
5
ECdrive T2 Productserie
1
5
2
4
1
